Советский ЖК-осциллограф

[Maximus1988]

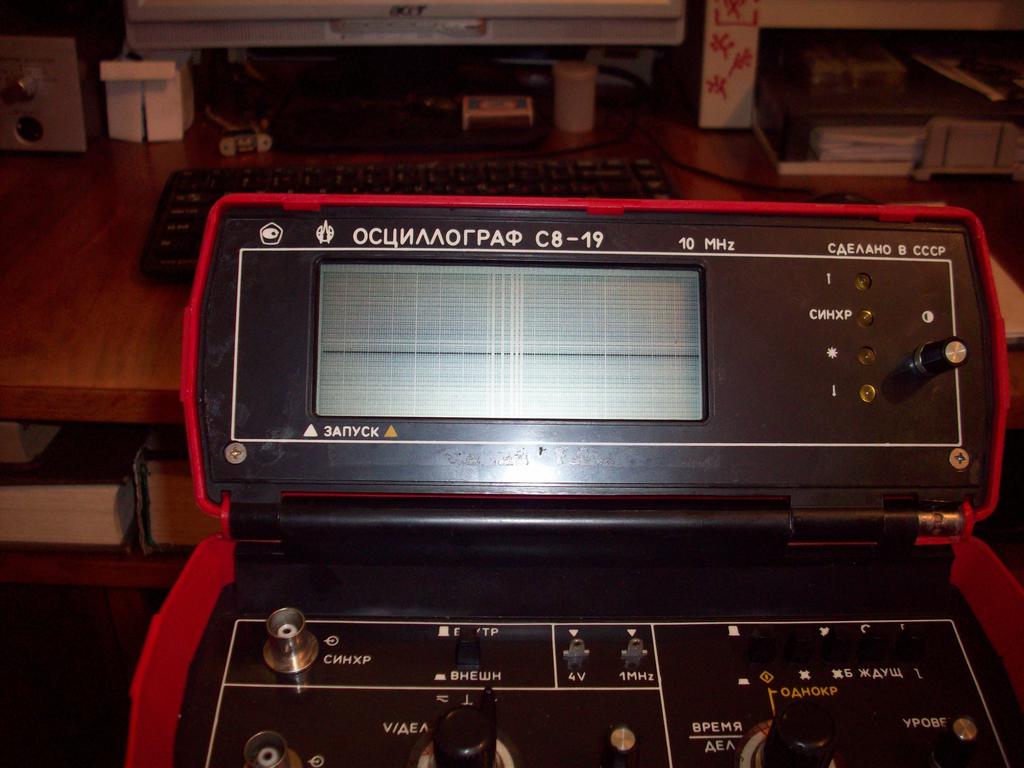

Вот такой красавчик ко мне приехал. С8-19. Полоса пропускания 10 МГц. Есть функция запоминания. Имеет возможность работы как от электросети, так и от батареек









На кривенькую синусоиду не обращайте внимания - это косяк источника сигнала.

[DemonV]

Интересно как выполнен жгут между основным блоком и панелью?

[old_hippie]

Вот такой красавчик ко мне приехал. С8-19. Полоса пропускания 10 МГц. Есть функция запоминания. Имеет возможность работы как от электросети, так и от батареек

Красавец. Белорусы делали, если мне не изменяет мой склероз.

Работал с таким, лет 25 назад.

Основная запомнившаяся проблема - очень жесткие и короткие выводы ЖКИ, что привело к выпаданию нескольких строк и столбцов...
А тут, смотрю, весь индикатор работает как часики.
Поздравляю!

[Maximus1988]

Белорусы делали, если мне не изменяет мой склероз.

В Белоруссии их делали на заводе БЕЛВАР. Но на моём чей-то другой логотип стоит.

Кстати, на БЕЛВАРе, уже в постсоветское время, выпустили логическое продолжение этой модели, осциллограф С8-28, с электронным управлением и ЖК-индикацией режимов. Наш коллега yuriy имеет такой.

[old_hippie]

В Белоруссии их делали на заводе БЕЛВАР. Но на моём чей-то другой логотип стоит.

Кстати, на БЕЛВАРе, уже в постсоветское время, выпустили логическое продолжение этой модели, осциллограф С8-28, с электронным управлением и ЖК-индикацией режимов. Наш коллега yuriy имеет такой.

Вот, не заладилось чего-то у белорусов с ЖК. И тут аж оба индикатора с проблемами...

[Maximus1988]

old_hippie, у меня, кстати, тоже столбцы в режиме отображения пропадают. Я так понимаю, это глюк контроллера дисплея. Ибо в режиме запоминания ЖКИ функционирует нормально.

Интересно как выполнен жгут между основным блоком и панелью?

А жгут, он жгут и есть. При открывании крышки перекручивается вдоль продольной оси.



Если кому интересно, могу остальные внутренности пофотографировать.

[old_hippie]

old_hippie, у меня, кстати, тоже столбцы в режиме отображения пропадают. Я так понимаю, это глюк контроллера дисплея. Ибо в режиме запоминания ЖКИ функционирует нормально.

...

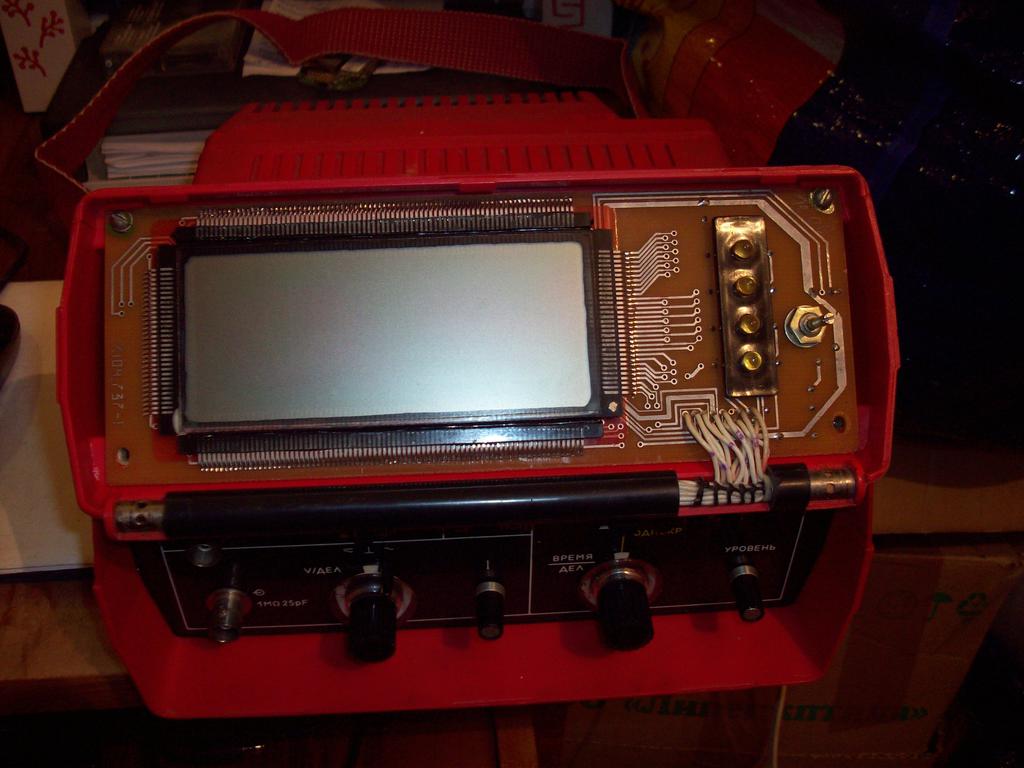

Вот эти выводы индикатора - они клееные к нему, внахлест к металлизированному стеклу... Конструкция получается хлипкой до безобразия.

[Рекорд]

Если кому интересно, могу остальные внутренности пофотографировать.

Интересно.

[Maximus1988]

old_hippie, почему же тогда в режиме запоминания отображаются все столбцы? (см. самое первое фото в теме)

[LITVIN67]

До белвара он назывался завод имени Ленина. Сейчас на его месте казино и торговые центры

[old_hippie]

old_hippie, почему же тогда в режиме запоминания отображаются все столбцы? (см. самое первое фото в теме)

А на регулятор контрастности эти столбцы адекватно реагируют, в режиме запоминания?
Может, переходное сопротивление увеличилось, в зоне выводов, не до полного обрыва...

Если бы дело было в контроллере, ИМХО, оно в любом режиме не отображало бы.
Там в качестве контроллера заказная БИС, насколько я помню.
Способ вывода в разных режимах разный, но выводы-то используются одни и те же...

[Maximus1988]

А на регулятор контрастности эти столбцы адекватно реагируют, в режиме запоминания?
Может, переходное сопротивление увеличилось, в зоне выводов, не до полного обрыва...

Вы правы, скорее всего, так и есть. В режиме запоминания контрастность по умолчанию стоит на максимуме. В режиме отображения, когда её ставишь на максимум, исчезнувшие столбцы проявляются. Интересно, подлежит ли это ремонту?

До белвара он назывался завод имени Ленина. Сейчас на его месте казино и торговые центры

А судя по сайту, предприятие живо и активно производит бытовую и промышленную аппаратуру:

http://www.amkodor-belvar.by/

[LITVIN67]

Я конечно не в курсе всех слияний и переименований, но Амкодор выпускал и выпускает дорожную технику, Белвар- электронику, потом дрели, мясорубки и т.п.
В 80-е годы в Миске вдоль проспекта ленина (Сейчас это проспект Независимости)от ул.Гикало до ул.П.Бровки находился завод им.ленина(режимный)
Если интересно ,что там сейчас - погуглите казино ХО
Амкодор находится рядом, ближе к улице Платонова

[Maximus1988]

Я конечно не в курсе всех слияний и переименований

А не подскажете, это их значок на осциллографе?

[Serjio]

А не подскажете, это их значок на осциллографе?

Да ихний. С 1997 года называются ОАО «Минский приборостроительный завод»
Забавная игрушка...делались для наладчиков станков с ЧПУ. На 561-ой серии собран. Цифру смотреть годится.

[Слетевший]

Симпатяга! Никогда такого не видел.

Я конечно не в курсе всех слияний и переименований, но Амкодор выпускал и выпускает дорожную технику, Белвар- электронику, потом дрели, мясорубки и т.п.
В 80-е годы в Миске вдоль проспекта ленина (Сейчас это проспект Независимости)от ул.Гикало до ул.П.Бровки находился завод им.ленина(режимный)
Если интересно ,что там сейчас - погуглите казино ХО
Амкодор находится рядом, ближе к улице Платонова

Может "Казино" - прикрытие?

[Maximus1988]

Забавная игрушка...

Почему игрушка? Однократные сигналы ловит - уже хорошо.

[Serjio]

Для аналога не годится...скорость обработки низкая, ну и по мелочи ещё есть недостатки... Но плюсы тоже есть: ремонт не дорогой и прибор уже в госреестре.

[Maximus1988]

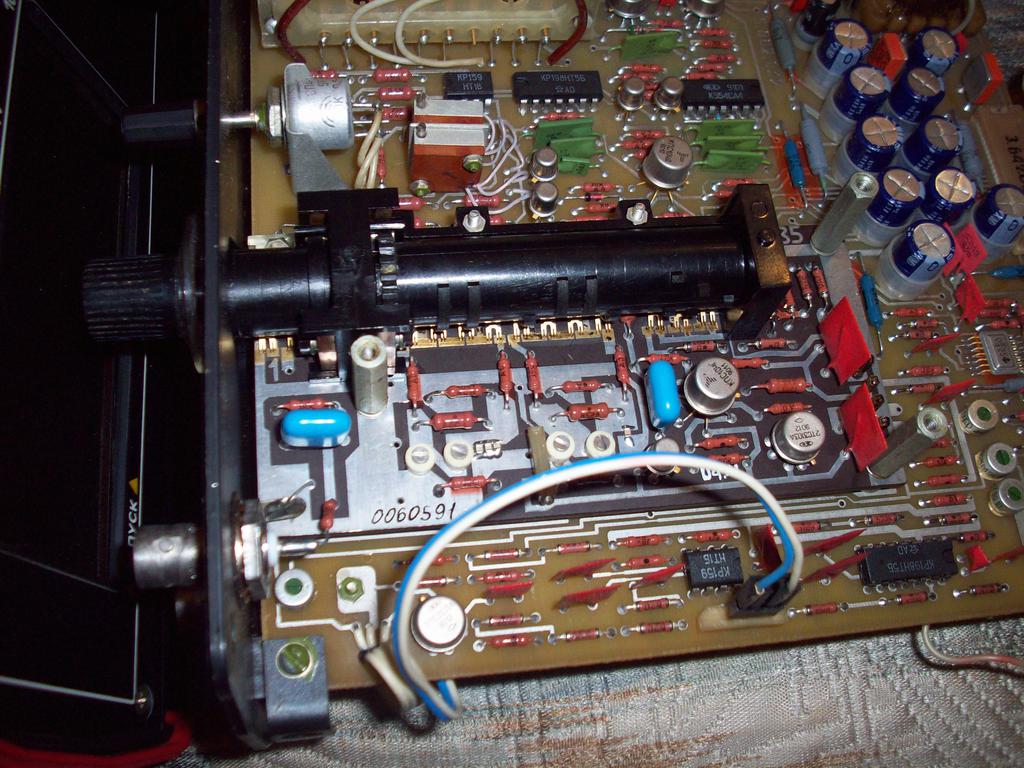

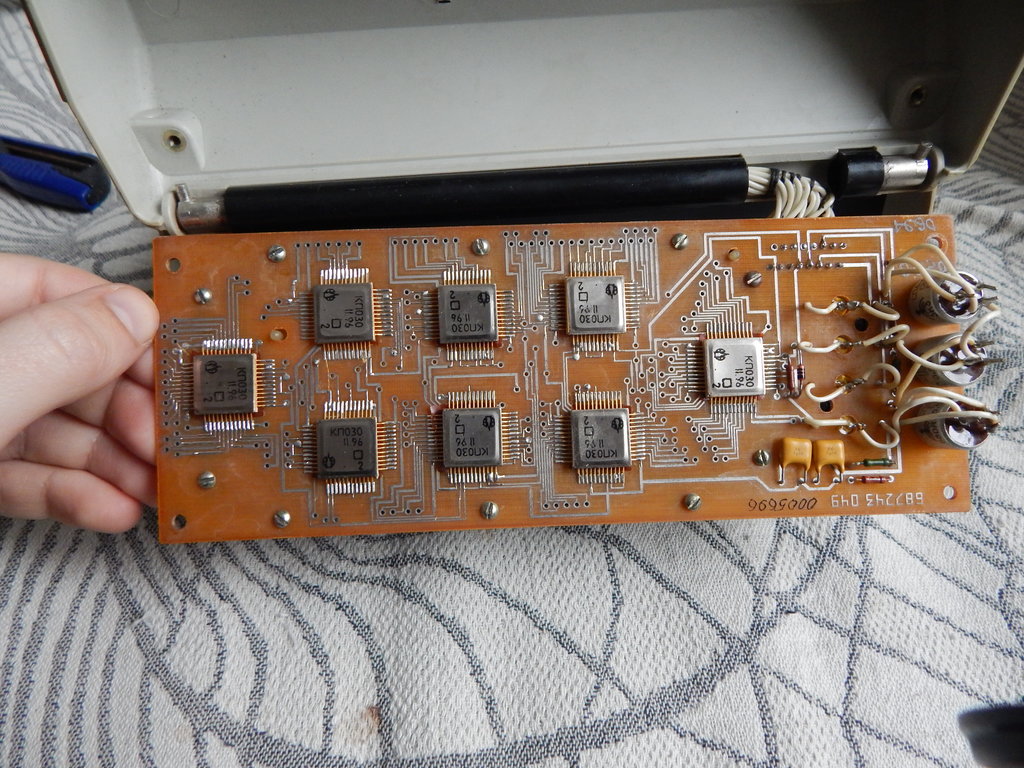

Собственно, содержимое йастчега:

[Рекорд]

Аккуратный монтаж, спасибо за фотообзор.

[Maximus1988]

Если кому интересно, снял видео работы:

[youtube][/youtube]

[tml1984]

Maximus1988
за видео спасибо!
С8-28 продавали оказывается на соседнем форуме в 2014 году))
Пара фото:
http://forumimage.ru/show/100562649
http://forumimage.ru/show/100562703

[Maximus1988]

tml1984, да, я видел. Но сейчас такой уже не найдёшь, скорее всего.

[tml1984]

Maximus1988
ну это уж другой вопрос))
если будет мимо меня пробегать, то сообщу)

[Maximus1988]

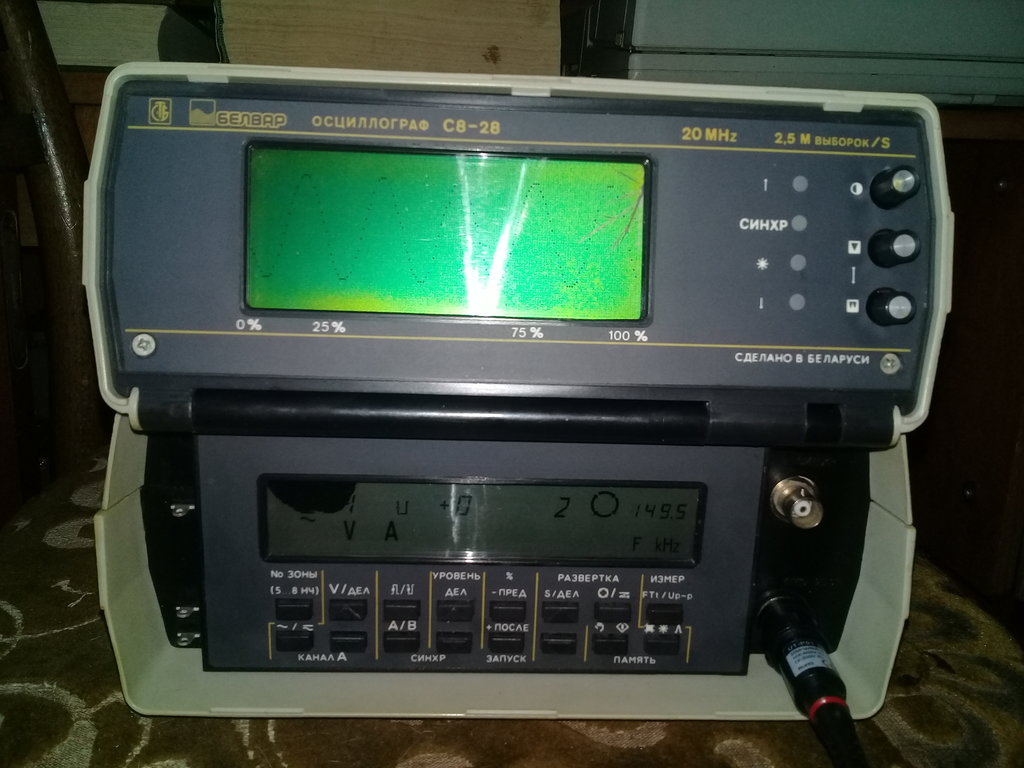

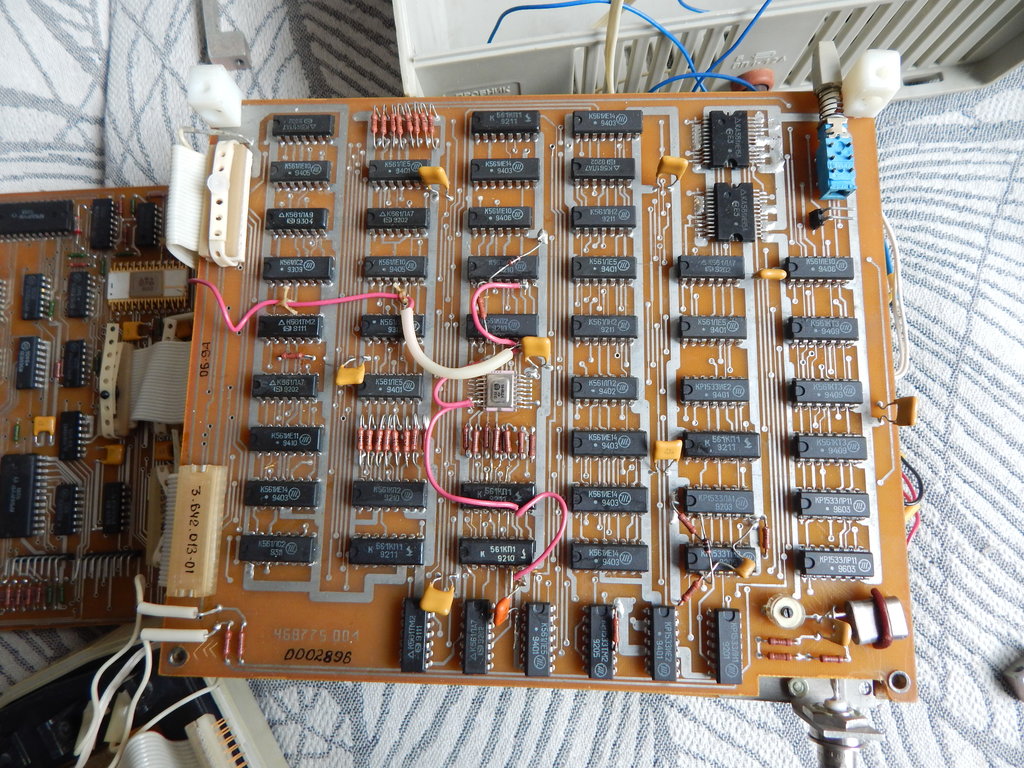

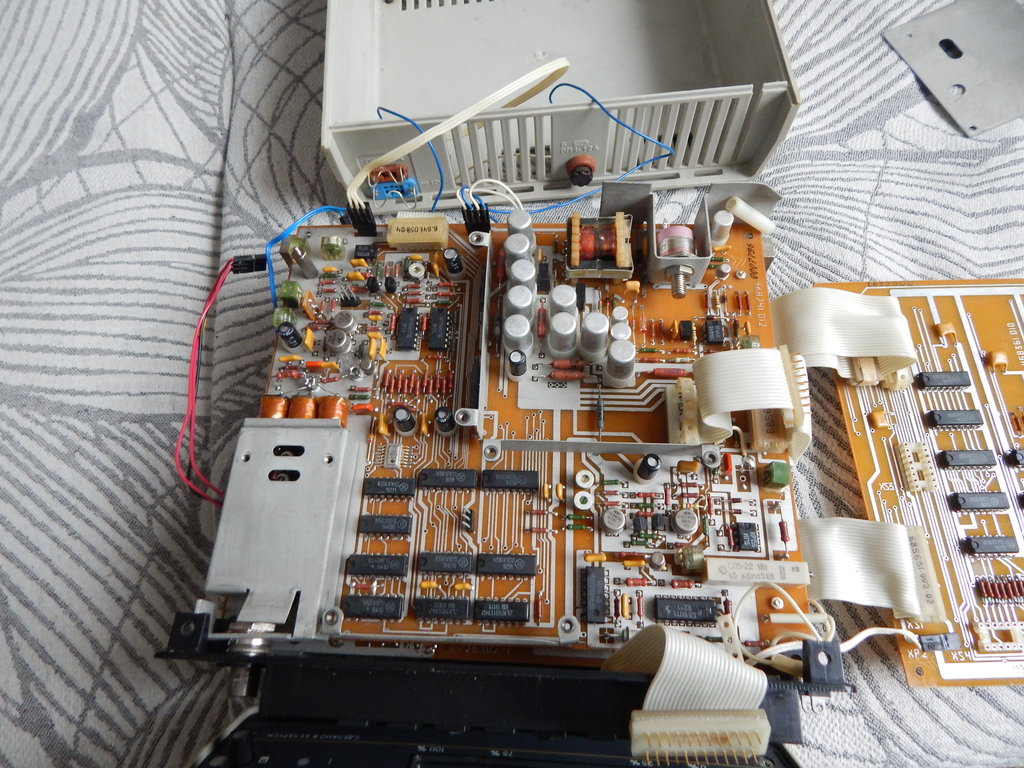

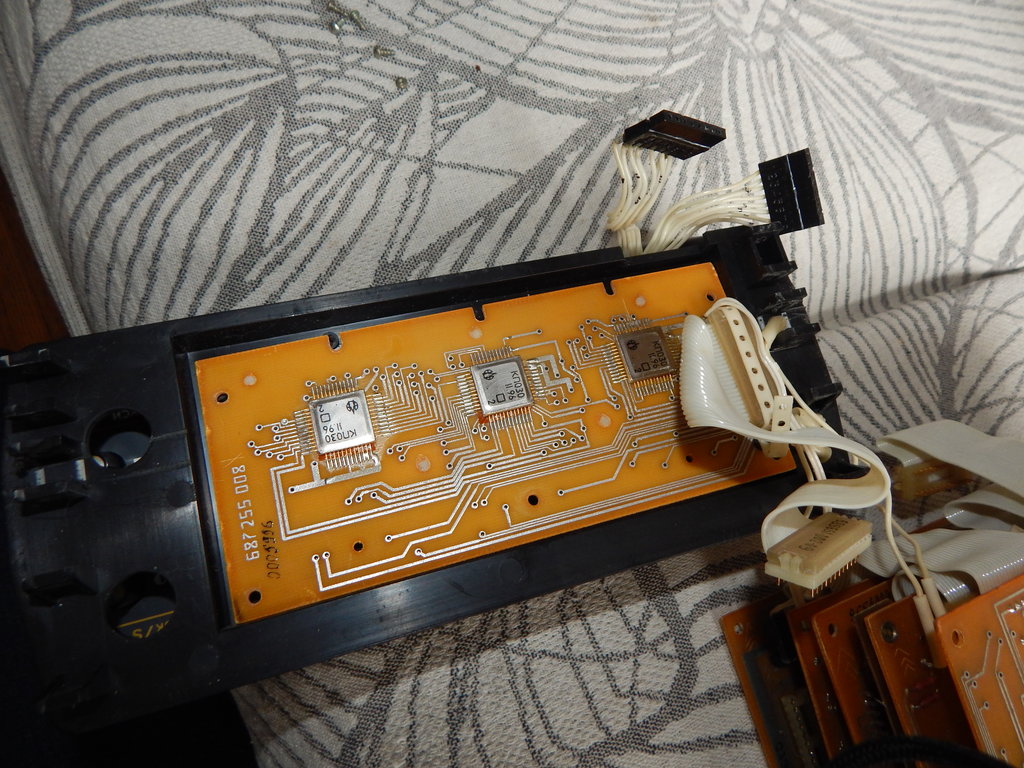

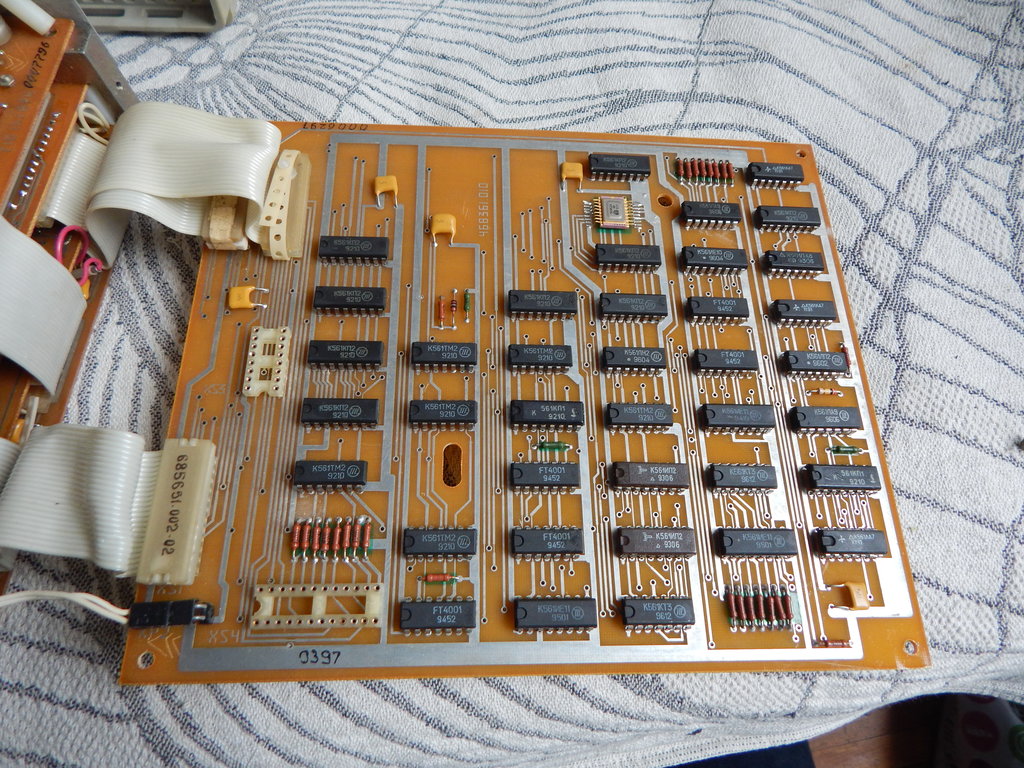

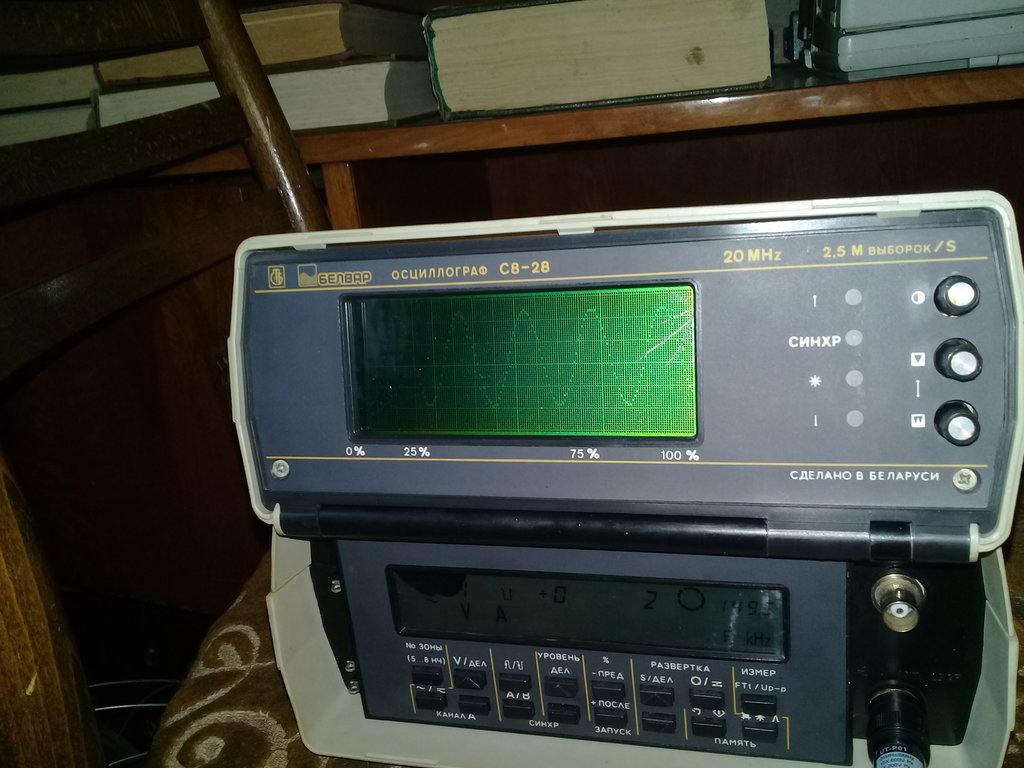

Нашли с Игорем С8-28, рабочий. Аппарат 1996-ого года выпуска. К нам приехал с целым нижним дисплеем, но после того, как я вытащил плату кнопок, тот растёкся у меня прямо в руках ;( Внутри настоящий АД, т.к. выполнен этот прибор почти целиком на 561-ой серии. Из БИС только АЦП, ОЗУ и контроллеры дисплея. Сам дисплей другой конструкции, не на жёстких выводах, как в С8-19, а на токопроводящей резине. В общем, на Белваре очень хотели делать современные приборы, но элементной базы уже не было.

[Vygandas]

Из БИС только АЦП, ОЗУ и контроллеры дисплея

Никаких контролеров там нет. Для дисплея специализированная микросхема 04КП030
Это просто регистры и модуляторы питания
Управление прибором на жесткой логике.

[HyC]

Никаких контролеров там нет. Для дисплея специализированная микросхема 04КП030
Это просто регистры и модуляторы питания
Управление прибором на жесткой логике.

Там как такового управления на жесткой логике и нету вовсе. Более того что-то хитрее там и не надо. Собсно все запоминающие осциллографы той поры именно так и устроены были, процессор просто не вывозил бы по скорости, поэтому на нем только дополнительные плюшки реализовывали.

А работает осциллограф достаточно примитивным методом, оно непрерывно дубасит АЦП заполняя банку памяти по кольцу данными, со второй стороны этой банки памяти другой блок читает данные и осуществляет визуализацию оцифрованного. Ну и гирлянда делителей с рукоятками на лицевой панели задающая скорость развертки/частоту дискретизации плюс мальца логики на синхронизацию.

На современном этапе весь этот хоровод (кроме АЦП и памяти пожалуй) конечно можно запихать в самую плюшевую ПЛИСину.

[Maximus1988]

А С8-39 кто-нибудь видел живьём?
