фонокорректоры на дроссельных и трансформаторных каскадах.
Корректор для винила это больная тема для всех меломанов, аудиофилов и просто любителей музыки. Впервые мысль применять трансформаторные каскады появилась
после того как прочёл статью «ФИЛОСОФИЯ SPB SOUND» ,посмотреть можно
здесь http://spbsound.narod.ru/SPbSound/pages/spbphil.htm . В этой статье говорится
о преимуществе, в плане КПД, трансформаторного каскада над резистивным каскадом.
Главная заключена в следующей фразе “в трансформаторном каскаде 9/10 мощности сигнала достигает нагрузки (пусть даже при 1/10 потерь в трансформаторе), а в резистивно-емкостном – лишь 1/11 часть (остальные 10/11 выделяются на анодном резисторе впустую!) . В связи с этим возникла мысль – если трансформаторный каскад
настолько эффективнее, в плане КПД, резистивного каскада, то и усиливать звук он
будет гораздо эффективнее. Математического аппарата, позволяющего оценить эту
эффективность, на сегодня просто нет, или я об этом не просто знаю.
Затем нашел работы Susumy Sakuma , посмотреть можно
здесь http://www10.big.or.jp/~dh/work/pre.html , оказалось что свои корректора он строит
по этой же идеологии, т.е. на трансформаторных каскадах. Собственно говоря это было
последней каплей и я решил проверить свои предположения на практике. Первым был
собран макет, фото ниже, на трёх лампах 6Н6П. Результаты превзошли все ожидания,
получившийся звук просто завораживал, почитать о звуке моих корректоров можно
здесь http://hi-fidelity-forum.com/forum/thread-89654.html .
Хочу поделиться своими наработками в этой области.

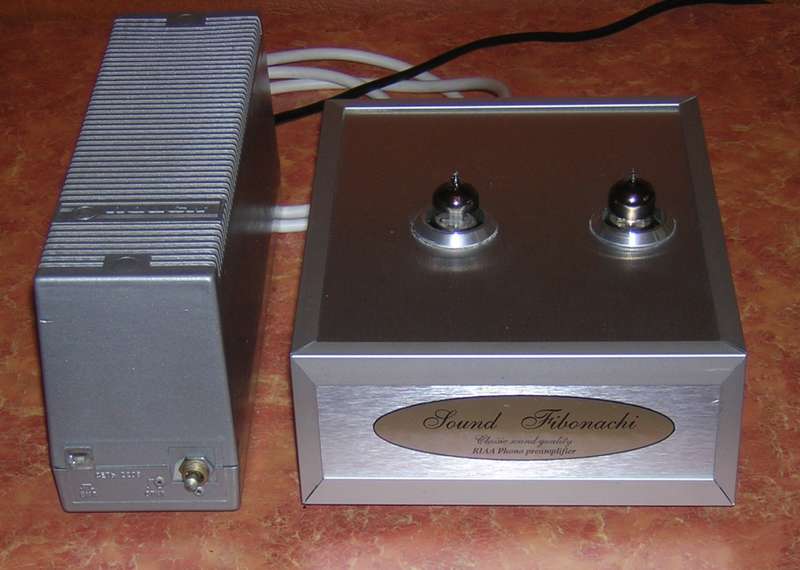

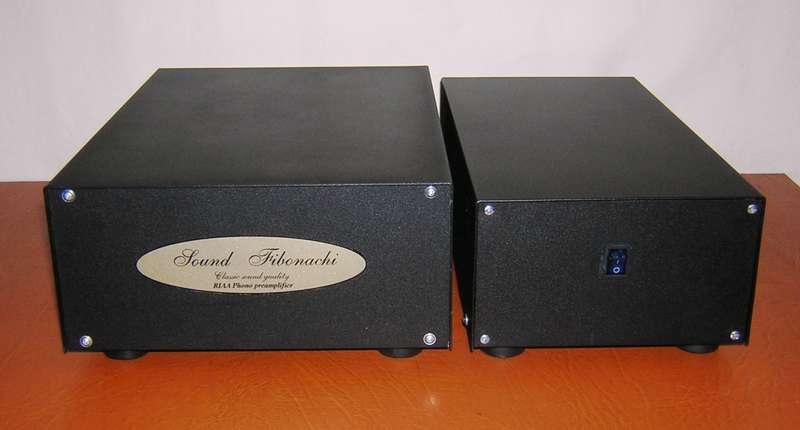

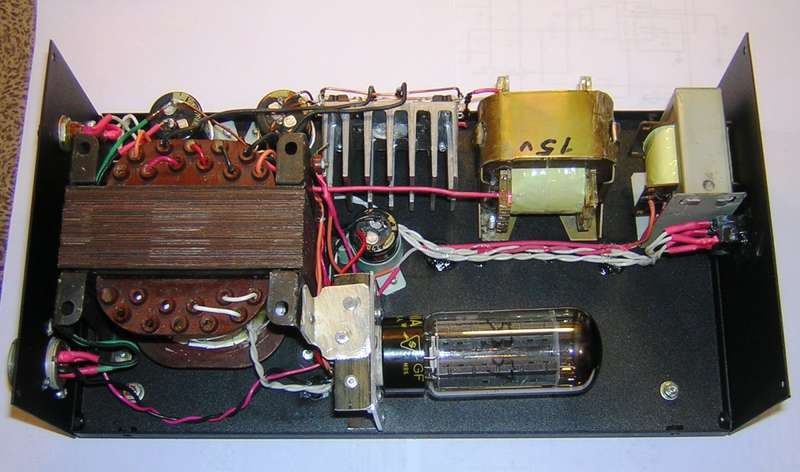

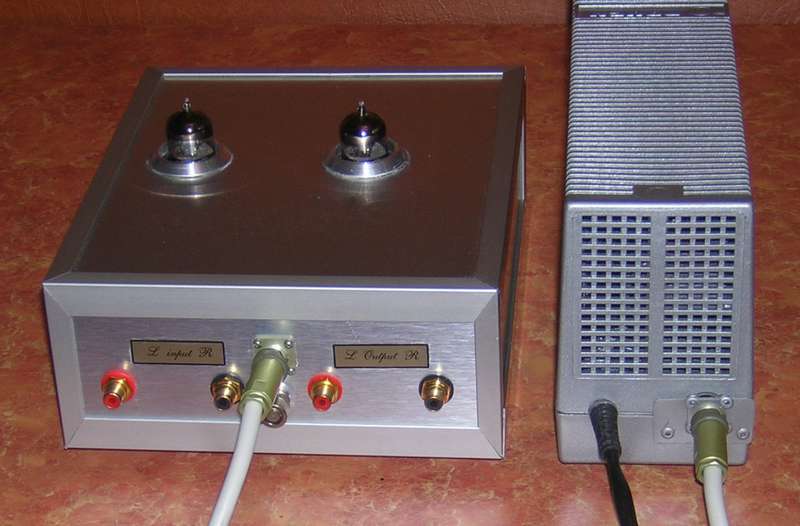

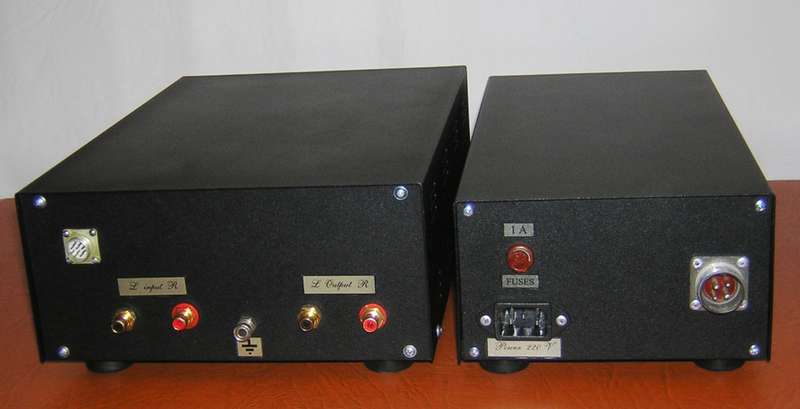

Выкладываю фото некоторых корректоров, принципиальные схемы и моточные данные.
Остальные данные выложу позже. Отвечу на конструктивные вопросы.
На вопросы “умников" отвечать не буду.
Дерзайте, пробуйте, результат вас не разочарует, всем успехов в творчестве.
Моточные данные макета на 6Н6П
1. моточные данные :
- первого каскада
30Гн; I≤0,01 А; (ПЛ 20 х 20)
Δf – 16Гц ÷ 70 кГц; Rн = 110 кОм ;
– 5000 вит. Ø 0,09 мм;
- второго каскада
27,6 Гн; 4450 Ом; I≤0,01 А; n = 0,62; (Ш 20 х 20)
Δf – 13Гц ÷ 23 кГц; Rн = 3,3 k Ω ;
I – 5466 вит. Ø 0,08 мм; II – 3390 вит.; Ø 0,12 мм;
- третьего каскада
40 Гн; 4450 Ом; I≤0,01 А; n = 0,22; (Ш 20 х 20)
Δf – 13Гц ÷ 20 кГц; Rн = 2,7 k Ω ;
I – 6000 вит. Ø 0,08 мм; II – 2220 вит.; Ø 0,11 мм;
