КупилВключилНеработает (КВН): помощь и совет

[hunter-f]

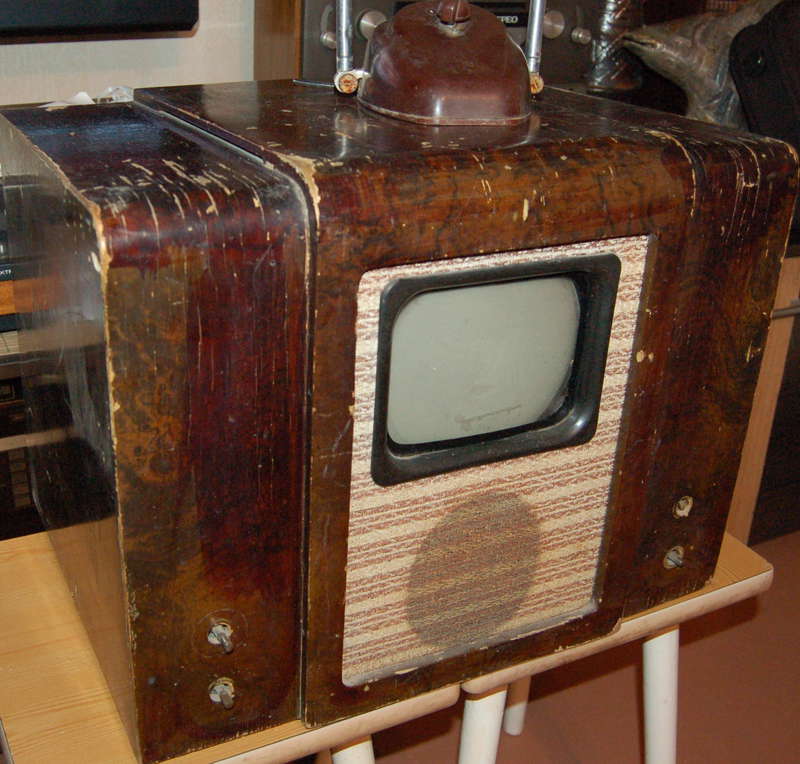

Приобрел легендарный КВН... (Вообще то, если немного не в тему, то приобрести такой мог еще года 4 назад, за 1500, но тогда как-то не дозрел еще. Да и куда ставить была проблема. Теперь же в перспективе открытия городского музея немного другой взгляд.
А подтолкнуло путешествие на прошлой неделе в Нижний Новгород, где в самом центре открылся частный техномузей. Там у них 2 или 3 КВНа. Причем один рабочий, его для нас включили даже (на экране жк тв кадр того самого нижегородского).

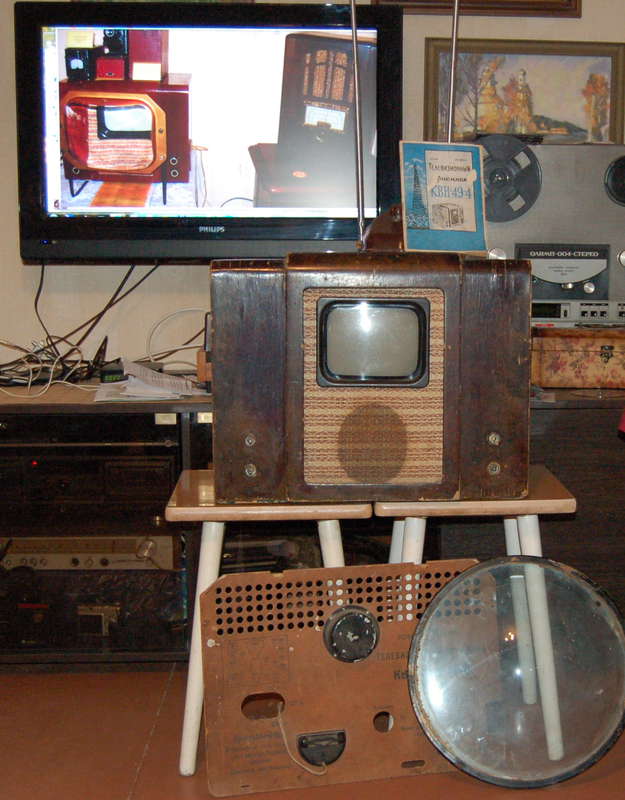

И вот как-то проникся. Тем более, что у бабушки был. Ну, я знал где есть, помчался - и вот результат. Даже с родными "рогами" внагрузку, + доки.
(фоты





Так что, как говорят, не было забот у бабы, купила порося... (КВН).
Ну, а ближе к делу, следующие вопросы:
1. Линза круглая просто в железном ободке. Крепления отсутствуют. Конечно, погуглю, но может у кого есть подробное фото, как выглядит крепеж линзы (модель №4 1960 года). И сам кронштейн - как трубки гнуть, их диаметр?
2. Ручек нет.... На АВИТО 1000 руб комплект - брать? (Или может, кто предложит?)
3. Визуально, нет одной лампы (дальней справа). Пыль ликвидирую, лампу найду - можно ли включать в сеть, или еще что проверить?
Остальное - по ходу действия.

[сухи]

. Ручек нет.... На АВИТО 1000 руб комплект - брать? (Или может, кто предложит?)

Не брать (да простит меня СергейК), предложим.

можно ли включать в сеть, или еще что проверить?

Можно. Только работать не будет 99,9%

[HyC]

И сам кронштейн - как трубки гнуть, их диаметр?

Обычно гнут трубогибом. Но у вас судя по всему такого девайса нет. Поэтому гнуть придется по рабоче-крестьянски, через коленку. Трубка предварительно туго набивается песком. Чтобы не заламывалась.

[hunter-f]

Если трубогиба нет в метре от меня, это не значит, что его нет в городе ... Трубок я в своей практике перегнул море всяких разных, от боковых ручек и приемной трубы глушителя на Виллисе, до всякой мелкой фигни.
Кстати, с песком не всегда срабатывает, например, нержавейка с песком при любом нагреве все равно сплющивается.
Но все равно нужен шаблон. Кстати, для туб небольшого диаметра и при сложной конфигурации трубогиб (даже с фиксатором) вовсе не обязателен, т.к. могут быть погрешности в левой и правой половине конструкции. Лучше, когда сварщик хорошей квалификации делает по шаблону т.н. "кондуктор", и гнет с нагревом.
Кстати, недавно на даче выкинул остов немецкой детской коляски, там трубы в самый раз бы подошли по диаметру и толщине стенок.
А пока моя инженерная мысль работает в следующем направлении: заказать из толстого оргстекла три накладки с круглым отверстием, покрасить их под золото, вставить туда линзу и стянуть болтом с маховичком. Тогда и трубы гнуть особо фигурно не придется. Будет как на это варианте: http://rw6ase.narod.ru/000/tw/kwn49_19.jpg
ЗЫ: А вот дырок в линзе нету... Как воду наливать?

[сухи]

А вот дырок в линзе нету... Как воду наливать?

Как нет?! На два часа видна. А крепеж из трубок я вобче не встречал. Только пруток 10мм

[hunter-f]

Еще: кстати, друзья, у кого есть линза как на предыдущей ссылке, можно ли обвести карандашиком и скан выложить? (Чтобы можно было открыть в нат. величину).

[hunter-f]

А вот дырок в линзе нету... Как воду наливать?

Как нет?! На два часа видна. А крепеж из трубок я вобче не встречал. Только пруток 10мм

С прутком, тогда еще проще (впрочем, правильно, линза-то тяжелая). Неужели у меня это ложная память, что у бабушки на КВН было из трубок с заглушками? Еще помнится, у нее на боковинах корпуса были вверху такие горизонтальные прорези, пунктиром (для вентиляции?). И я через них в детстве зырил, какие там лампы "поллитровые" внутри. А тут вот без прорезей...

[Александр Хрисанов]

Я прорези вижу на фото.

[hunter-f]

Да, но тут прорези под средней выступающей частью, в такие не заглянешь. А были по 2 или 3 с боков, миллиметров 7-8 высотой и несколько см в длину.

[Александр Хрисанов]

А были по 2 или 3 с боков, миллиметров 7-8 высотой и несколько см в длину.

Никогда не встречал.

[hunter-f]

А корпус у него, похоже, бумагой оклеен, и отлакирован? Даже не знаю, что делать - то ли ободрать все, отшпаклевать, покрасить, сделать "древесный рисунок" аэрографом, и покрыть полуматовым лаком?
Или просто подкрасить недостающие фрагменты? Тогда потом чем сверху покрывать? По бумаге в те времена тоже шеллачным лакировали?

[Александр Хрисанов]

Корпус раскрашен вручную.

[Байкер]

)
3. Визуально, нет одной лампы (дальней справа). Пыль ликвидирую, лампу найду - можно ли включать в сеть, или еще что проверить?
Остальное - по ходу действия.

Дальняя справа - это 6ж4 1-го каскада УВЧ. Без нее показывать не будет, только растр засветится, если все остальное исправно....

[Zhukov]

На моей линзе приварены ушки, стойки 10 мм ( медные трубки от кондиционера).

[hunter-f]

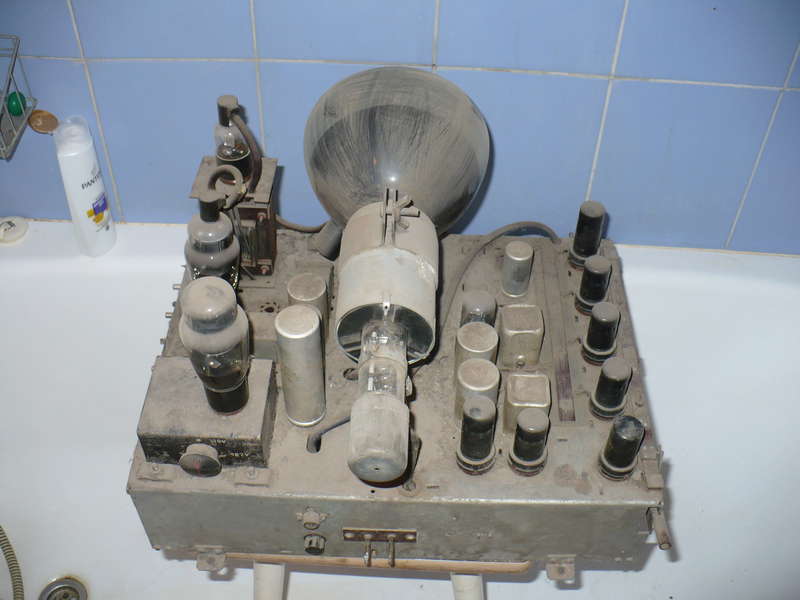

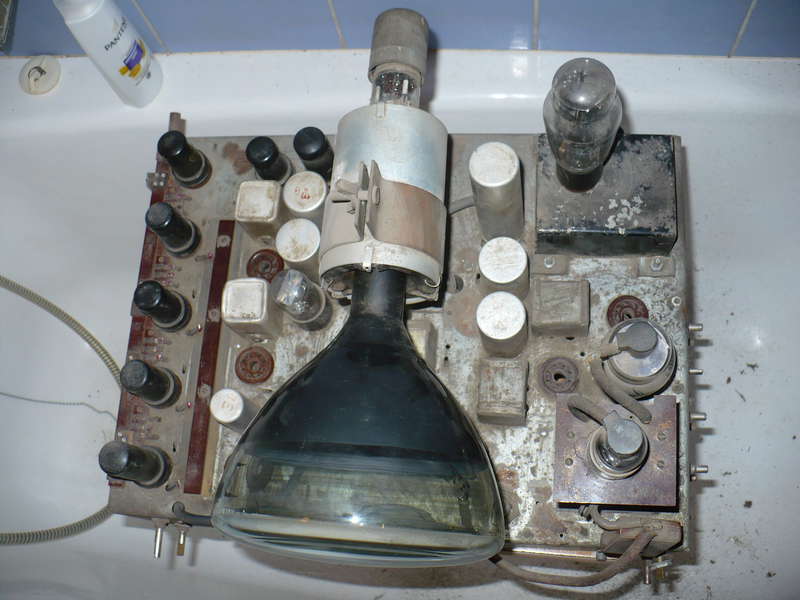

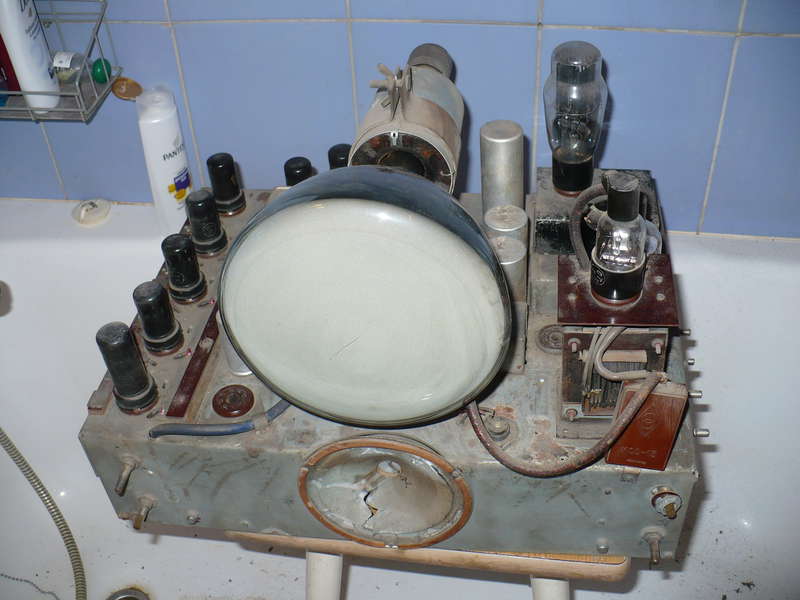

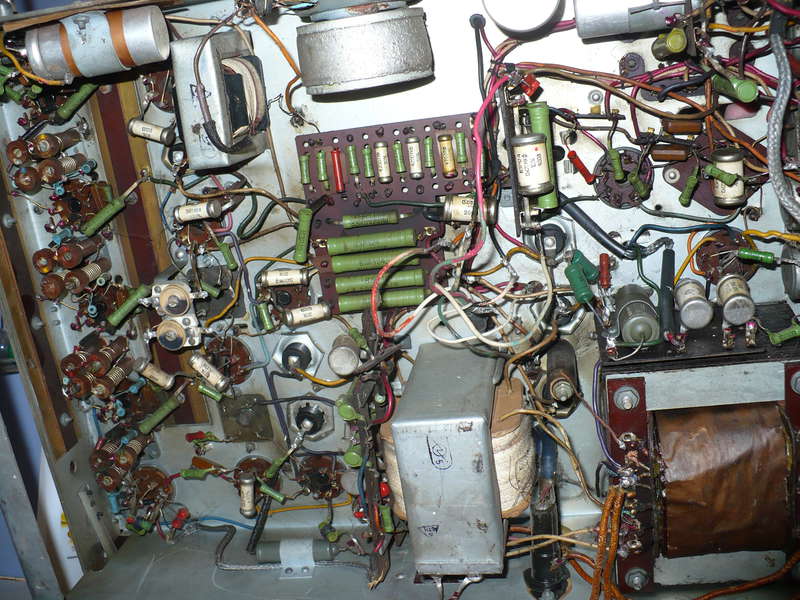

Потроха (после пылесосания и протирки):




Пока такие выводы:
1.Не хватает, оказалось, целых пяти ламп! Посмотрел номиналы, вроде не такие уж дефицитные, попытаюсь найти.
2.ЭЛТ как-то подозрительно свободно болтается... Надо подтянуть хомутик?
3.В схеме видны следы пайки, особенно вокруг силового транса (который, подлец, чуть ли не пуд весит). Ну и еще кое-где. Но не критично.
4.Корпус вроде в неплохой сохранности. Будем шпаклевать-подкрашивать.
5. Динамик погиб безвозвратно. От чего можно найти аналог? Или чем его заменить? (Почти такой же нашел в одной старинной радиоточке, но тоже дохлый).

[Spike Rus]

Так вот оказывается от чего у меня эта стеклянная хреновина (линза) в гараже лежала.

[Александр Хрисанов]

2.ЭЛТ как-то подозрительно свободно болтается... Надо подтянуть хомутик?

Не надо. Оставьте как есть. Плохо, что не видно магнита ионной ловушки.

5. Динамик погиб безвозвратно.

Если катушка цела, то на время можно о динамике забыть. Будет хоть и тихо, но вещать.
Динамиков такого размера море, легко найдёте.

[hunter-f]

Плохо, что не видно магнита ионной ловушки.

А как выглядит? Если это такой отвод от элт вбок, то есть.


Еще отсутствует металлический экран (коробочка) вокруг трансформатора (который, если смотреть спереди, то справа).

[Дмитрий А.М.]

Плохо, что не видно магнита ионной ловушки.

А как выглядит? Если это такой отвод от элт вбок, то есть.


Еще отсутствует металлический экран (коробочка) вокруг трансформатора (который, если смотреть спереди, то справа).

Экран строчника есть.Магнит тоже где-то валялся,надо посмотреть.Кое-что еще осталось...
Какая буква перед номером на шасси?

[Дмитрий А.М.]

Да нет,магнит на горловине,только вниз повернут.

[HyC]

5. Динамик погиб безвозвратно. От чего можно найти аналог? Или чем его заменить? (Почти такой же нашел в одной старинной радиоточке, но тоже дохлый).

Его не проблема перемотать при должной аккуратности. Убитый у вас есть, на нем потренироваться в сборке разборке можно. Если диаметр керна одинаковый то можно просто пересадить катушку с рваного на горелый или диффузор с горелого на рваный.

[hunter-f]

Какая буква перед номером на шасси?

В51163

[Дмитрий А.М.]

Какая буква перед номером на шасси?

В51163

Ясно,воронежский.

[hunter-f]

Так все-таки, как выглядит та часть кронштейна линзы, которая под телевизором?

[Дмитрий А.М.]

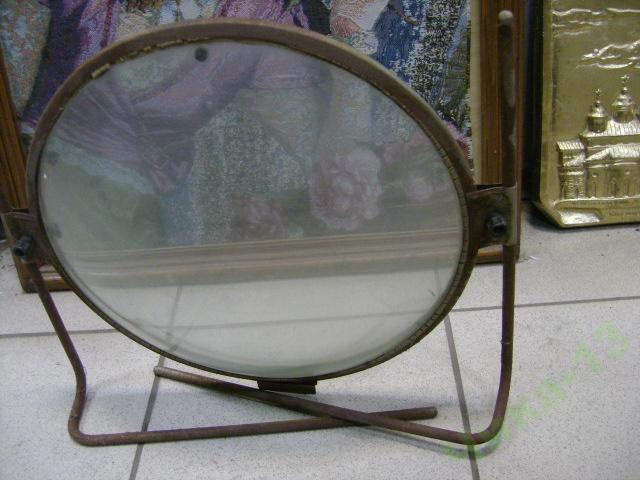

Вот фото с Молотка:

[RomanSavel]

Приветствую!

Монтаж, вроде, не копанный, не считая паек на силовике. Интересно, кто и зачем там паял. Возможно, пытались "поднакал" кинескопу дать...
Динамик, в этой версии, судя по всему, банальный 1ГД5 и дефицитом не является.
А, вот, с корпусом, не знаю, что и посоветовать.
Если фанера нормальная, то, можно сциклевать, затонировать, а затем покрыть лаком.
А если фанера окажется так себе, - то тогда придется шпонировать, а, учитывая, наличие пилястров, это будет непростая задача.

С уважением, Роман

[Acamaz]

Скажите а линза она увеличивает изображение или выполняет защитную функцию?

[RomanSavel]

Приветствую!

Скажите а линза она увеличивает изображение или выполняет защитную функцию?

Увеличивает раза в 1,5.
Для защиты перед кинескопом есть стекло или (как и у КВН-49) плексиглаз.

С уважением, Роман

[Acamaz]

RomanSavel

[hunter-f]

Лампы недостающие в принципе нашел в городе, кроме 6п9. Можно ли ее заменить каким аналогом?

[николай денисьев]

Лампы недостающие в принципе нашел в городе, кроме 6п9. Можно ли ее заменить каким аналогом?

Можно на 6п15п плюс переходник.

[old_hippie]

2.ЭЛТ как-то подозрительно свободно болтается... Надо подтянуть хомутик?

Самое главное - не поцарапать колбу.

Под всеми хомутами должна быть или бумага, или пресс-картон, или хлорвинил.
Особенно актуально для магнита ионной ловушки. Поцарапать колбу при регулировке - как нечего делать...

[hunter-f]

Что-то я тут с лампами немного заплутал... Они были натыканы произвольно (кроме кенотронов и пр).

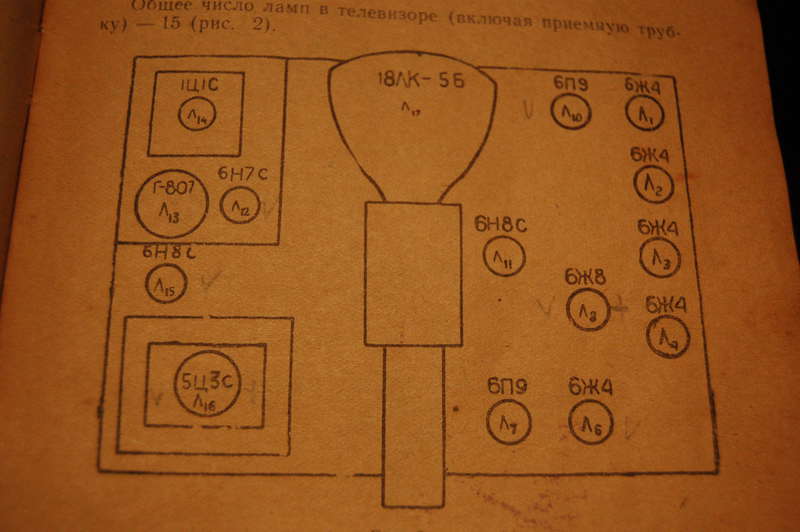

Схема расположения в родном паспорте такая:

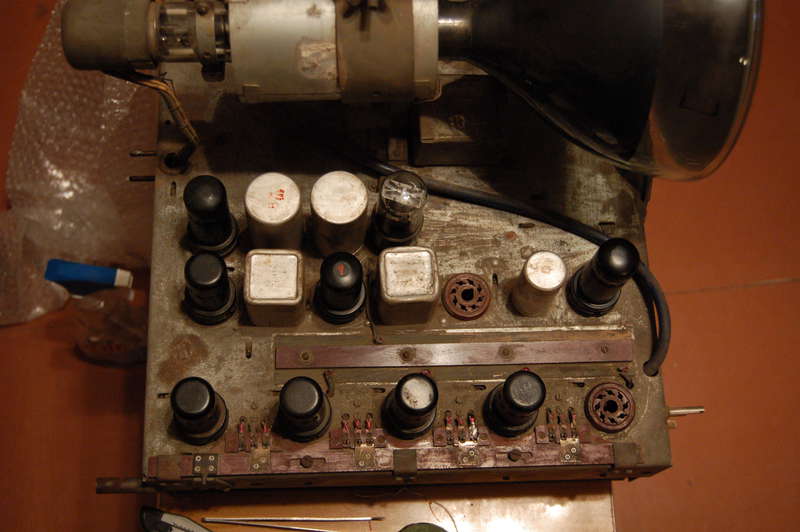

Реально же ламп больше (плюс две 6Х6С):


Начал гуглить, нашел несколько разных схем, причем именно по модели КВН-49-4. Есть даже, где еще на лампу больше.

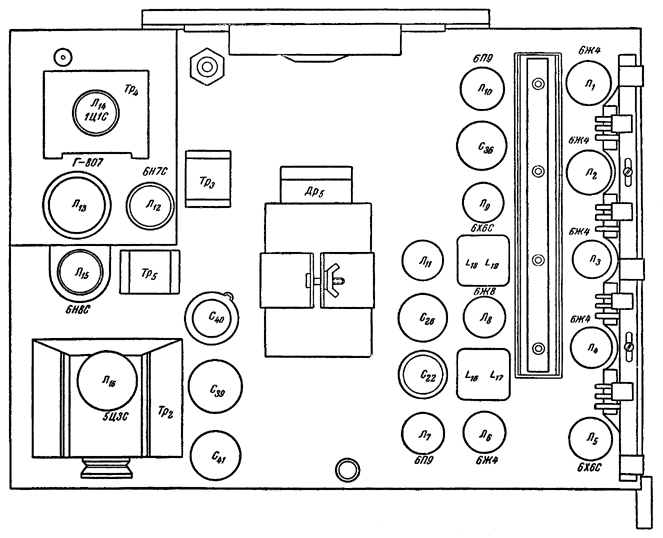

Подходит вроде вот это:

У Л11 здесь номинал не указан. ???
Еще, если в лампе темное, как горелое пятно, или она вся изнутри потемневшая - это дохлая?
----------------------
ЗЫНашел еще отвалившийся контактик в переключалке каналов, там, где ползунки. Припаял петельку из медной проволоки. Пойдет, или надо гнуть из латуни?
Корпус подклеиваю, шпаклюю. Все таки первая у меня реанимация телевизора...

[Александр Хрисанов]

Еще, если в лампе темное, как горелое пятно, или она вся изнутри потемневшая - это дохлая?

По таким признакам работоспособность лампы не определить.
Лампа негодная, если изнутри покрыта белым налётом или если глазами видно обрыв накала или повреждения электродной системы. В остальных случаях лампу можно проверить только методом включения.
Часто бывает, что на первый взгляд плохо выглядящая лампа отлично работает, а красивая - неисправна.
