Орбита МП121, Должна ли светиться лампочка в схеме

[FAI4]

Прикупил себе сей девайс.
ЛПМ отрабатывает все режимы (все крутиться)

Вскрыл посмотреть как устроено.

На центральной плате стоит стандартная лампа накаливания (в цепи управления двигателем), но она не светится
Приборов под рукой никаких.

Вопрос: Должна ли она светиться?

ЗЫ. по схеме ЛН - 3,5В

[Славентий]

....кстати-хорошее и простое решение защиты двигателя от превышения тока.Лампа выполняет роль бареттера ,ограничивая ток через щетки при чрезмерных нагрузках и в момент пуска.Можно еще подобрать и установить ЛН в цепь электромагнита удержания каретки популярной еще Вильмы - меньше греется обмотка (в 80-х годах применял в 204\212 моделях).

[Phlanger]

а куда она там запихана, что-то я не помню?

[Славентий]

..подмотка\перемотка...(по памяти)

[николай денисьев]

FAI4
Я вроде как включал орбиту без корпуса,лампочка при воспроизведении не светилась.

[FAI4]

Вот и у меня не светиться.
Странно, но все работает.

Почему-то "Стоп" от кнопки не срабатывает.
Начальный сброс работает.
Переходит в "стоп" при стоящем подкатушечнике, а напрямую (кнопкой) - не остановишь.

Будем разбираться...

[Marksheyder]

Режим перемотки ленты Режим воспроизведения с кассетой Яркость изменяется от качества кассеты и количества ленты на приёмном узле.

[And_K]

У меня лампочка светится.
Яркость тоже меняется от нагрузки.

[tormozzz]

Лампочка там как дополнительный стабилизирующий элемент не помню уже в какой цепи - в зависимости от накала меняется её сопротивление с соответствующей обратной связью. Если очень надо, могу спросить непосредственно у разработчика этого аппарата...

[Славентий]

tormozzz,не надо хвантазировать про "в зависимости от накала...."...а вот спросить о схеме последуещей версии Орбиты УМ-003- очень даже поприветствовал бы....Видите-ли в чем дело- магнитофон из комплекса 002 как таковой Маськва не разрабатывала как единый вариант.Было общее ТЗ , которое было спущено на два завода.в итоге-Запорожский вариант помер
на стапелях, а в Ростове ребята разработали и воплотили в жизнь ...А как насчёт вертушки в этом комплексе?

[tormozzz]

tormozzz,не надо хвантазировать про "в зависимости от накала...."...а вот спросить о схеме последуещей версии Орбиты УМ-003- очень даже поприветствовал бы...

Глянул схему аппарата. "Признаю свою вину, меру, степень, глубину..." - перепутал с другим аппаратом, который мне приносили на ремонт лет двадцать назад, где лампочка была в цепи стабилизации ведущего движка. У 121-й, как я посмотрел, стабилизация кварцованная, а лампочка просто включена последовательно с мотором подмотки/перемотки. Видимо, для смягчения нагрузочной характеристики мотора.
Насколько я знаю, этот человек занимался разработкой только магнитофонов, так что про УМ его спрашивать вряд-ли имеет смысл.
В 90-е я с ним общался через FIDO, а сейчас через ЖЖ. Кстати, нагуглился его рассказ про разработку этого аппарата в ЖЖ одного активного участника этого форума: http://p-h-langer.livejournal.com/14105 ... ead=741626

[tttaras]

tormozzz,не надо хвантазировать про "в зависимости от накала...."...а вот спросить о схеме последуещей версии Орбиты УМ-003- очень даже поприветствовал бы....Видите-ли в чем дело- магнитофон из комплекса 002 как таковой Маськва не разрабатывала как единый вариант.Было общее ТЗ , которое было спущено на два завода.в итоге-Запорожский вариант помер
на стапелях, а в Ростове ребята разработали и воплотили в жизнь ...А как насчёт вертушки в этом комплексе?

Про вертушку ничего не слышал, а вот опытная партия тюнера ТН-002-стерео Была изготовлена на Запорожском заводе. Сохранились даже экземпляры. А в Ростове-на-Дону (ходят слухи) была разработана и выпущена и опытная партия проигрывателя CD дисков, но многолетние поиски и опросы бывших работников пока безрезультатны.

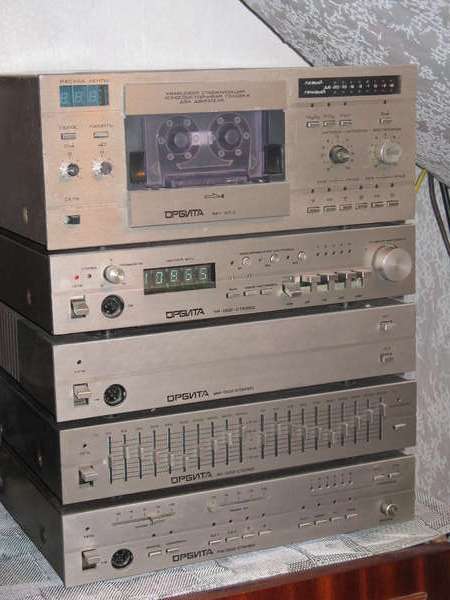

Вот скачанное в инете фото комплекса с тюнером:
