Комета МГ 201 М

[nomo]

На перемотку один конденсатор 4 мкф на 400в
На основной двигатель два конденсатора параллельно. Один на 1мкф, второй на 2 Мкф на 400 в.

[dmitry75]

Asgard
, Я как то перемоточный ЭДГ-2 снимал и менял,там все очень просто,но на память не вспомню,надо все-равно из ящика аппарат вынимать,там сразу увидите.(о, уже сообщением опередили,и по делу)

[Asgard]

Большое спасибо за ответ и за фото! Странно только, что конденсаторы на 400 В, там моторы вроде бы работают при переменном напряжении 110 - 150 В, амплитудное должно быть не более 250 В, зачем там 400? Впрочем, конструкторам, разрабатывавшим этот магнитофон, наверняка было виднее.

[Asgard]

Большое спасибо за ответ и за фото! Странно только, что конденсаторы на 400 В, там моторы вроде бы работают при переменном напряжении 110 - 150 В, амплитудное должно быть не более 250 В, зачем там 400? Впрочем, конструкторам, разрабатывавшим этот магнитофон, наверняка было виднее.

[Shuare]

400В - это для постоянного тока, смотрите справочники с графиками падения допустимого напряжения. Мах напряжение переменное пишут на конденсаторах МБГЧ. В общем, ищите "Справочник по электрическим конденсаторам" Дьяконова. Много интересного там

[dmitry75]

Есть вопрос по перемотке ,вернее по рычагу,который ролик к подкатушечнику подводит,суть в том,что мотать то мотает,скорее хорошо чем плохо,но обратил внимание,ролик всеж не до конца дожимает,если вручную поджимать рукоятку переключателя влево или вправо,то мотает гораздо лучше,т.е. в конце хода рычага чуствуется люфт,вот,никто не помнит по памяти,там в этом механическом рычаге возможно что-нибудь поджать,подтянуть и т.д.?,дабы люфт и недожим устранить?

[Sulphur]

Так посмотрИте. Кто ж не даёт?

[svk]

Есть вопрос по перемотке ,вернее по рычагу,который ролик к подкатушечнику подводит,суть в том,что мотать то мотает,скорее хорошо чем плохо,но обратил внимание,ролик всеж не до конца дожимает,если вручную поджимать рукоятку переключателя влево или вправо,то мотает гораздо лучше,т.е. в конце хода рычага чуствуется люфт,вот,никто не помнит по памяти,там в этом механическом рычаге возможно что-нибудь поджать,подтянуть и т.д.?,дабы люфт и недожим устранить?

Регулируется.

[dmitry75]

Спасибо,немного не понял каким именно элементом регулируется в колодке?

[svk]

Спасибо,немного не понял каким именно элементом регулируется в колодке?

Надо разобрать узел до изображенного на фото. Во-первых проверить ролик, может совсем задубела резина. Посмотреть нет ли погнутых элементов управляющих поворотом каретки, не ослабло ли крепление на штоке переключателя. Сама каретка легко ли перемещается по направляющим. Может ослабли пружины, поэтому слабый прижим. В этом случае помогут шайбы, которые можно установить перед пружинами. В общем подойти творчески)

[dmitry75]

svk, Да,сейчас разберу гляну,что-то я туплю,давно в архаику не лазил, подзабыл,правда у меня привод перемотки на пассике,но смысл рычага должен быть такой же..

[svk]

svk, Да,сейчас разберу гляну,что-то я туплю,давно в архаику не лазил, подзабыл,правда у меня привод перемотки на пассике,но смысл рычага должен быть такой же..

Есть вопрос по перемотке ,вернее по рычагу,который ролик к подкатушечнику подводит

Узел одинаковый.

[dmitry75]

Все в порядке,вопрос закрыт,спасибо.Там ерунда,поправил вилку,в которую заходит шток от переключателя.Чудесный магнитофон,ломаться особо нечему,все просто и надежно.

[svk]

В лучших традициях было принято отмечать праздники новыми трудовыми успехами...например, привести в порядок магнитофон, что и сделано.

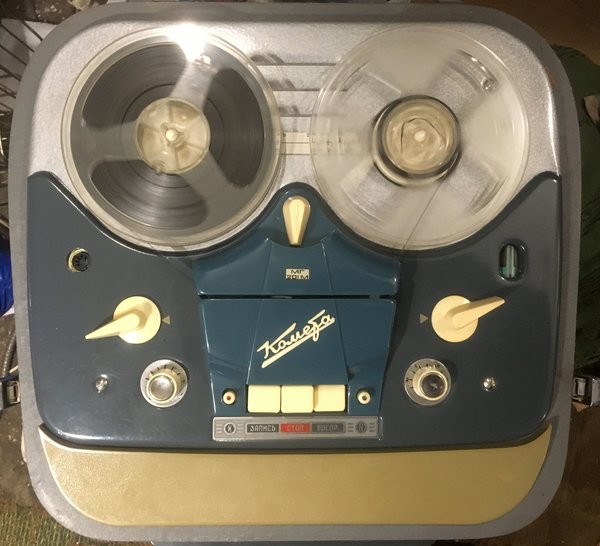

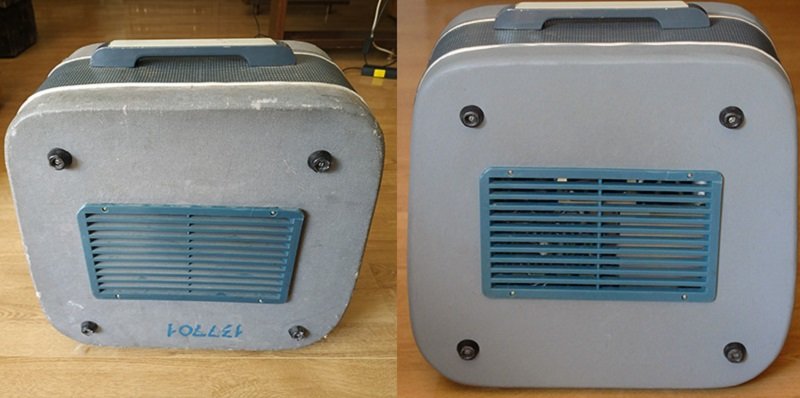

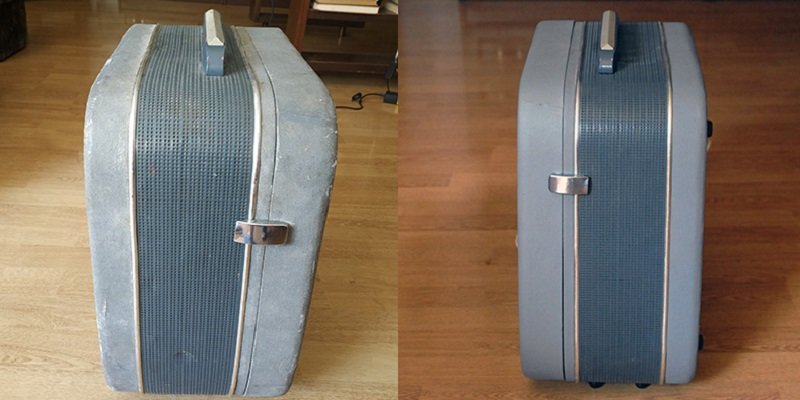

Не помню, писал ли, год назад приобрел магнитофон "Комета-МГ201М". Долго собирался заняться, но отсрочка была в основном в поиске пассиков. Попутно "изучал" как приводят этот магнитофон в порядок на различных сайтах. Магнитофон достался комплектным, имею в виду-ручки, шильдики и прочие мелкие потери. И под пломбой. Забегая вперед скажу, имел незначительные следы износа, возможно потому, что пылился в закромах организации, о чем свидетельствует инвентарный номер. Еще не зная о работоспособности, меня больше смущал внешний вид, ну совсем не для нахождения в квартире. Но, ладно, в первую очередь взялся за корпус. После основательной мойки, решил не снимать сетку, тем более повреждений краски, за исключением мелких потертостей не было. А вот "кожу молодого дермантина") пришлось лечить и красить матовой акриловой эмалью. Также не понравилось состояние и цвет "фартучка", покрасил в общий тон, но светлее. Из металлических частей пришлось красить лючок входных разъемов, начал ржаветь. По механике, разборка муфт, узлов тонвала и перемотки, чистка. смазка, замена пассиков. По лентопродягу регулировка направляющих, установка положения головок. Кстати, удивился что головки были задраны вверх, что подтверждалось легкой выработкой от ленты, практически по середине сердечника. Также был разрегулирован механизм переключения скоростей. Впрочем к чему все перечислять, по механике сделал и смазал все. А вот электрическую часть, за исключением чистки двух потенциометров и замены всех трех динамиков, трогать не стал. С динамиками интересная ситуация. Все три 1ГД-40. Фронтальный с резонансом 100 Гц, боковые 140 Гц. Магнитофон очевидно хранился в вертикальном положении и на фронтальный попадала вода, диффузор прогнил насквозь, но динамик рабочий. А вот боковые, такие чистенькие, как с завода, но с оборванными катушками. Поставил одинаковые по размерам и сопротивлению, на фронт 5ГДШ-3, боковые-3ГДШ-2. Но ладно, одной писаниной сыт не будешь, перейдем к наглядной "агитации". Да, а пленок то у меня раз, два и обчелся. Штуки четыре, что пришли с магнитофонами и купил на форуме. На фото, слева "оригинал")











Перейдем к звуку.
Последние проверки перед установкой в корпус

... и в корпусе.


В процессе записи с плеера.



Конечный результат, записано с цифрового плеера.



Импровизированный ПДУ, родного же нет)



Как выглядит переключатель скорости. Кто не в курсе, переключать обязательно при включенном магнитофоне, иначе можно лишиться редкого, практически недоступного пассика).



Резюмируя, еще раз вспомню, как был по малолетству глуп, упустив такой аппарат. В 1968 г, отец решил меня порадовать, купив хороший магнитофон. А им конечно был "Комета". Зашли в лучший ташкентский радиомагазин "Космос", в котором я накануне высмотрел его. Но, по злому року, единственный на витрине и в магазине магнитофон оказался неисправным. Продавец предложил подождать, ожидается завоз. Но куда там, я уже не хотел уходить без покупки, "радиохулиган" во мне требовал магнитофон немедленно). В результате принесли домой "Айдас-9М". Впрочем, мне его вполне хватало, да и в семье экономия).

[old_hippie]

Все три 1ГД-40.

Разве там не 1ГД9?...

[svk]

Разве там не 1ГД9?...

Видимо ставили, что придется). В одной из инструкций на схеме 2ГД19 и два 1ГД-28. На моей все 1ГД-40, "БРЗ", наверное бердские. Маг был под пломбой, все динамики родные, под шурупы резиновые шайбочки.

[old_hippie]

Видимо ставили, что придется).

Забавно... Там же крепёж разный... И, насколько помню, оно там крепилось не саморезами, а винтами М3 насквозь...

[bluezmoon]

Навеяло темой.Помню,что есть штуки две,а может три.Поле в архивы - один даже рабочий похоже



Номер у него зачётный,1974-го года

[svk]

Забавно... Там же крепёж разный... И, насколько помню, оно там крепилось не саморезами, а винтами М3 насквозь...

Шурупы с шайбочками, на них и новые поставил.




Новые

[old_hippie]

Шурупы с шайбочками, на них и новые поставил.

Божеж ты мой. Не подумайте, что я Вам не верю! Я просто удивлён... И дырок под ГД9 не осталось?...

[svk]

Шурупы с шайбочками, на них и новые поставил.

Божеж ты мой. Не подумайте, что я Вам не верю! Я просто удивлён... И дырок под ГД9 не осталось?...

Не было дырок)

[old_hippie]

Не было дырок)

Офигеть. А какого года аппарат?...

[svk]

Офигеть. А какого года аппарат?...

На лючке и динамиках одинаковая дата VII 1974.

[bluezmoon]

...дата VII 1974

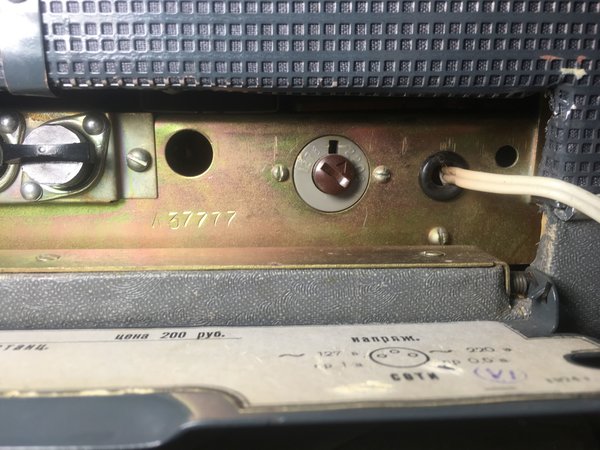

Тогда бы и номер узнать.У моего VI 1974 на крышке лючка.

[svk]

...дата VII 1974

Тогда бы и номер узнать.У моего VI 1974 на крышке лючка.

Л26048

[old_hippie]

На лючке и динамиках одинаковая дата VII 1974.

Забавно...

Конечно, я видел не очень много Комет, но во всех, что я видел, стояло три овала без ушей.

В Музее по схеме аппарата И94197, дата выпуска 30.12.1972, - один динамик 2ГД19М и два 1ГД28! А что там реально поставили - вовсе неизвестно, получается...

[bluezmoon]

Л26048

Как и было предположение про приёмники,у многих производителей серийный номер не есть порядковый.Ну не в месяц же их по 40 тыщщ шлепали?

[svk]

В Музее по схеме аппарата И94197, дата выпуска 30.12.1972, - один динамик 2ГД19М и два 1ГД28!

Да, об этом я писал, а так же в справочнике. Вы, наверное, с первой "Кометой" путаете, на ней три 1ГД-9 стояли, на МГ-201 уже три 1ГД-28, а это же последняя МГ-201М.
Смотрю, номера как на немецких фотокамерах, буква обозначает год, "И"-1972, "К"-1973, "Л"-1974.

[old_hippie]

на МГ-201 уже три 1ГД-28

Ну, 1ГД9, 1ГД18 и 1ГД28 только конструкцией магнита отличаются, с точки зрения механики...

Но 1ГД40, и, тем более, 2ГД19М - это жесть... (UPD: не с точки зрения звука, а с точки зрения той же механики - как крепить, как скомпоновать... Советская электроника всегда отличалась консерватизмом принятых решений.)

Видимо, до Питера поздние ламповые Кометы мало доезжали, больше было Астр и Сонат.
Ну и, конечно, 200 рублей за Комету - это было жёстко.

Кстати, модернизация, получается, на цену не повлияла никак.

[bluezmoon]

...тем более, 2ГД19М - это жесть...

Нашёл картинку ещё одной Кометы,она в деревне.По-ходу там и есть 2ГД-19

[bluezmoon]

Где-то ещё полутруп должен быть.Хотел я из двух собрать одну,а у них механика отличается!

[bluezmoon]

Добрался я до деревенской Кометы.
2ГД-19М ставили уже в 1969 годе

[svk]

Не знаю какое отверстие под 2ГД-19М, наверное, здорово ослабляло корпус в зоне ручки.
Кстати интересная информация на сайте http://www.po12.ru/mg-201/otl_mg-201.html как раз к разговору о динамиках "В магнитофонах 1960-62 годов под центральным динамиком стояла пластина, на неё крепились так же втулки для ручки. С 1963 года пластину убрали, а втулки и динамик стали крепить к фанере шурупами. Динамики до 1963 года 1ГД-9, с 1963 года 1ГД-18, а позже (примерно с 1966-67 года) динамики заменили на 1ГД-28."

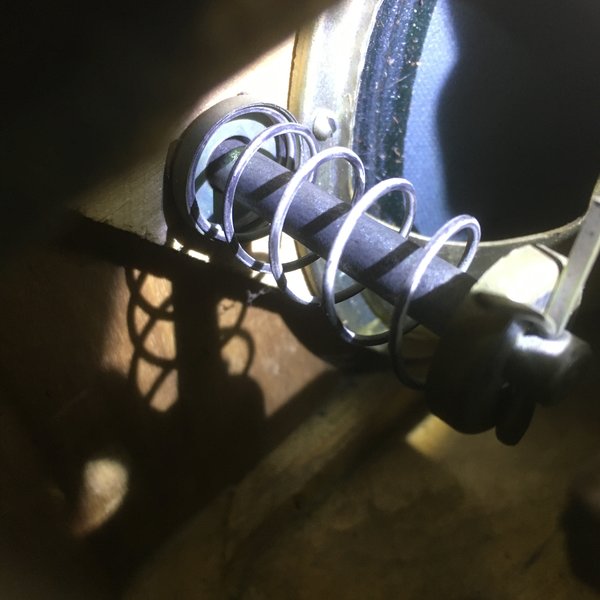

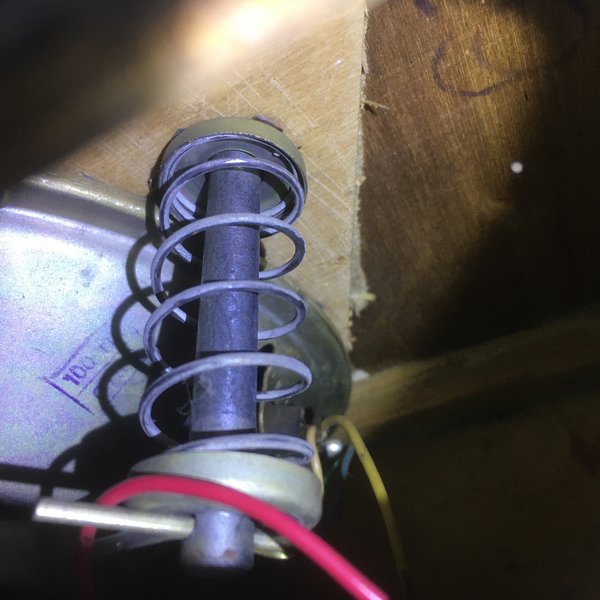

А без пластины узел ручки ослаблен, вес большой, а опора через шайбы на фанеру корпуса. На моем с одной стороны на всю высоту корпуса отслоился слой фанеры по ширине отверстия. Причем никаких кусков внутри не было, так с завода и отправили. Пришлось это место усилить дюралевой пластиной под шайбу.

[bluezmoon]

Шильдик МГ201 на КБГ видимо не с самого начала модернизации стали ставить?У моей нет его

[bluezmoon]

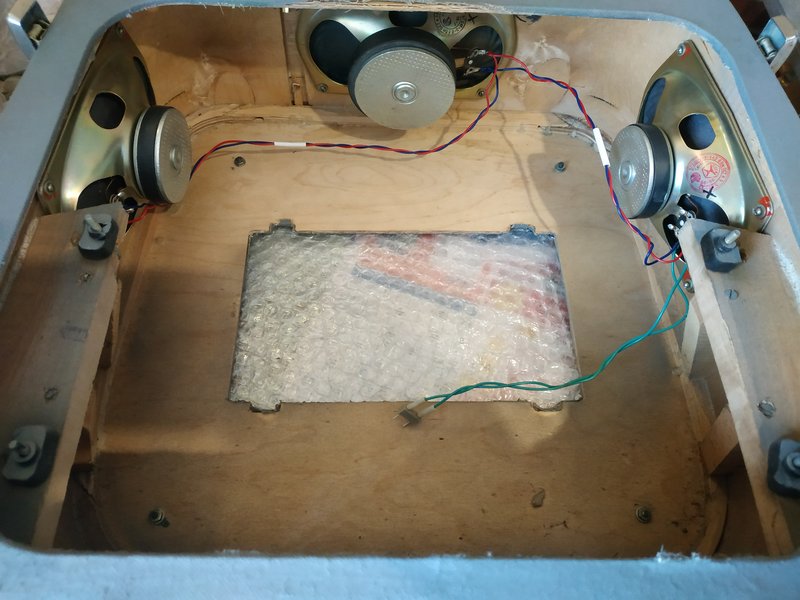

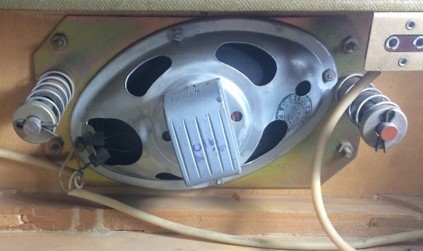

А чтобы отверстие под 2ГД-19М не ослабило переднюю панель,там фанерную накладку пришлёпнули



и обратите внимание гофра динамика пропиткой обработана

[bluezmoon]

Нашёл в коробке 2-х дорожечную ленту,поставил.А и работает .Громко,регули шуршат,конечно,но факт.
Вот только прослушал не более пяти минут,ибо через каждые 30-40см начались склейки,которые уже стали расклейками.
Хотел до Манго Джери домотать...Плюнул,каким надо было терпением обладать

[svk]

Что-то мне фронтальный 5ГДШ-3 совсем не нравится, еле "попискивает", когда боковые "гремят". Обратил внимание раньше, когда маркировал полярность, щелчок раздается, а диффузор визуально не реагирует. Надо искать замену)

[svk]

Сегодня заменил фронтальный динамик на 1ГД-36-100. Картинка звука стала заметно лучше. По ходу записал парочку видео с неизвестных пленок, купленных здесь, наверное, тех времен.
Привет из прошлого

[Shmail-man]

Здравствуйте! Классный аппарат получился!!
Что можете посоветовать в плане реставрации покрытия макинтоша. Какую краску использовали? Как подготовили для покраски.
Если возможно, подробнее об этом.

[svk]

Shmail-man, добрый день, хороший вопрос)
Если механика и электрика для меня проблем не составляет, то с покраской пришлось повозиться, хотя и не очень серьезно. Перейдите по этой ссылке, здесь гораздо подробней и полнее весь процесс ремонта http://www.radioland.getbb.ru/viewtopic ... &start=165
Я обошелся по минимуму. Освободив корпус, слегка намочив его теплой водой промыл дерматиновые покрытия и сетку мыльной (стиральный порошок) водой и сполоснул, стараясь меньше замачивать. Протер насухо и высушил. Так как сетка была в приличном состоянии, решил не красить. Для дерматина и фартука купил два балончика акриловой матовой эмали KUDO. Места с поврежденным покрытием промазал клеем ПВА, это обязательно иначе краска в этих местах впитывается. Клей наносить губкой, не растирая, тогда поверхность будет "рифленая", напоминающая оригинал. Клей нужен хороший, я брал в строительном магазине. Китайские тюбики из супермаркетов не подойдут. После нанесения первого слоя, выяснилось, что цвет заметно отличается. Можно было оставить, но сам цвет не понравился. Поэтому заехал в магазин автокрасок, взяв с собой крышку. Выдали такой балончик.


Покрыл в два слоя. Фартучек окрасил магазинной эмалью, цвет у него стал не оригинальный, но нмв, гармоничней.




Будут вопросы, спрашивайте. Успеха.

[Shmail-man]

Добрый день! Огромное спасибо за ссылку и описание Вашего личного опыта. Очень полезная информация. Возможно знаете, как аккуратно вырезать поролоновые диски на внутреннюю часть крышки. Всего хорошего!

[svk]

Добрый день! Огромное спасибо за ссылку и описание Вашего личного опыта. Очень полезная информация. Возможно знаете, как аккуратно вырезать поролоновые диски на внутреннюю часть крышки. Всего хорошего!

Не за что) Старые выбросил, новые не делал. Вроде на сайте по ссылке обсуждали варианты из чего сделать.

[dron77]

Здравствуйте.
Помогите оценить качество головок. 3 из 5 или хуже? Особенно воспроизводящая.

[la59]

На мой взгляд она вполне ещё годная, оценка 4. Стирающие я вообще не видел убитых, ни разу не менял что бы упиленные были. Фото конечно получше бы и головку почистить.

[bluezmoon]

Картинка картинкой,а на слух-то как?

[dmitry75]

Они в этих ламповых кометах,с широкой дорожкой долго ходят,если от добавления усилия лентоприжима или увеличения подтормаживания высоких частот прибавляется,то пора головку шлифануть(без фанатизма),эти кометовские моно-головы по ресурсу долгожительные,зазор долго не вскрывается,плюс компенсация ресурса по износу за счет широкого рабочего пакета,у меня на одной из таких комет стойки в гвозди были сточены (вероятно от перемоток ацетатной ленты),а головы еще были пригодные)).

[dron77]

Головы вроде бы протирал. (Чуть даже стыдно стало за фото).
Слуха нет, сравнить не с чем, запела, но опять же всё разобранном виде и плёнки хорошей нет.
Раз уж разобрал хотел с головками решить вопрос. Но думаю даже на таких фото опытные глаза состояние ниже тройки заметил бы. Это меня радует. Попробую улучшить фото.

[Alexaund]

Сначала появляется ступенька от ленты, уже потом зазор. Типа как на стирающей, только поменьше. Тогда только на выброс. Ступеньку шлифовать/полировать, на Ваш век хватит..

[Yuriiv]

svk, подскажите, пожалуйста, переключатель скоростей регулировали, или изначально таким был. Я никак не могу добиться такого четкого переключения.

[svk]

svk, подскажите, пожалуйста, переключатель скоростей регулировали, или изначально таким был. Я никак не могу добиться такого четкого переключения.

Да регулировал и заменил кембрики на вилочке, старые высохшие сползали. Отрегулировать надо так, чтобы вилочка только помогала опустить или поднять пассик, но на любой скорости пассик не должен касаться кембриков.
