Требуется помощь по настройке магнитофона Юпитер 203-1

[FAI4]

..деалал...потом продал тот Юпитер и всё сняд.ибо клиент аутентичность хотел,хотя сделано было под завод и хрен бы кто сказал,что самопал...вот примерно так должно быть сделано,чтобы "чуял" и регулировал подтяжку:

Хорошее решение.

Одно замечание.
Для повышения "чувствительности" регулятора усилия подтормаживания нужно:

1. точку крепления нитки к рычагу перенести выше (ближе к оси)

2. лучше будет, если нить будет накинута на узел в виде петли (один оборот вокруг узла)
(на фото не видно - может быть так и есть)

В таком случае боковое усилие на ленту будет заметно ниже
Повысится "механический" Кус обратной связи - более точным будет регулирование натяжения.

[lex2]

огромное спасибо.как-то так и представлял. с наступающим

[FAI4]

Может готовый узел со стабилизатором взять от Снежеть 204 - ?
Узлы одинаковые.

(только стоит ли Снежеть ломать ради Юпитера - ???)

[Kotik]

Подскажите, пожалуйста, с каким напряжением и частотой нужно подавать сигнал на вход катушечника "Юпитер-203-1"?
А то у меня есть инструкция по ремонту приставки "Юпитер-204", но там стрелки, а у моего люмик.

[FAI4]

Подскажите, пожалуйста, с каким напряжением и частотой нужно подавать сигнал на вход катушечника "Юпитер-203-1"?

- для какой ИМЕННО цели?

[Kotik]

Подскажите, пожалуйста, с каким напряжением и частотой нужно подавать сигнал на вход катушечника "Юпитер-203-1"?

- для какой ИМЕННО цели?

Чтобы настроить индикатор.

[FAI4]

Индикатор настраивают по сигналу 400 Гц 0дБ

[КВК]

Чтобы настроить индикатор.

От типа индикатора это не зависит.

[Kotik]

Индикатор настраивают по сигналу 400 Гц 0дБ

Напряжение на входе должно быть 500 мВ?

[Ремор]

Чем и как контролируете напряжение ?Если будет 500в ни вас ни юпитера в живых не будет....

[FAI4]

Индикатор настраивают по сигналу 400 Гц 0дБ

Напряжение на входе должно быть 500 В?

Порядок настройки:

0. Настраиваем АЧХ воспроизведения по измерительной ленте

1. Нужно настроить номинальный уровень на линейном выходе (при этом должно идти воспроизведение с ИЗМЕРИТЕЛЬНОЙ ЛЕНТЫ)
На линейном выходе устанавливаем 500мВ, индикаторы (при воспроизведении - на "0 дБ")

2. Настраиваем АЧХ записи (в т.ч. подбор тока подмагничивания)

3. (!!! ТОЛЬКО после выполнения п.1 и п.2.)
В режиме записи подаем 400 Гц и выставляем такой уровень, чтобы при воспроизведении на линейном выходе опять было 500 мВ.
Только подобрав уровень - устанавливаем индикаторы (в режиме записи на 0 дБ)

_______________________
Как видите, нормальной настройки без измерительной ленты быть не может.

Если предположить, что АЧХ (воспроизведения/записи) условно настроены то нужно сделать условный "эталон" уровня записи.
Для этого на другом магнитофоне (желательно 1-го или выше классом) с генератора записываем сигнал на ленту 400 Гц и 0дБ,
а затем на Юпитере по этой записи отстроить уровни сигнала на ЛВ и индикатора.

[Kotik]

Чем и как контролируете напряжение ?Если будет 500в ни вас ни юпитера в живых не будет....

Ну очепятался))))

[Kotik]

3. (!!! ТОЛЬКО после выполнения п.1 и п.2.)
В режиме записи подаем 400 Гц и выставляем такой уровень, чтобы при воспроизведении на линейном выходе опять было 500 мВ.
Только подобрав уровень - снова устанавливаем индикаторы (в режиме записи на 0 дБ)

Я так понимаю, уровень в данном случае выставляется регуляторами уровня записи?

От типа индикатора это не зависит.

Не все индикаторы настраиваются одинаково. Для настройки индикатора на "Олимпе-005" нужен сигнал частотой не 400, а 1000 Гц.

[FAI4]

3. (!!! ТОЛЬКО после выполнения п.1 и п.2.)
В режиме записи подаем 400 Гц и выставляем такой уровень, чтобы при воспроизведении на линейном выходе опять было 500 мВ.
Только подобрав уровень - снова устанавливаем индикаторы (в режиме записи на 0 дБ)

Я так понимаю, уровень в данном случае выставляется регуляторами уровня записи?

- регуляторами записи подбирается уровень записи, который при воспроизведении выдаст номинальный уровень на линейном выходе 500мВ.
(если бы был сквозной канала - было бы проще. Можно было бы сразу смотреть на ЛВ)

После того, как нужный уровень записи подобран - подстроечниками поставить стрелки на "0дБ"
(не трогая при этом регуляторы записи и не меняя сигнал с выхода генератора)

Для настройки индикатора на "Олимпе-005" нужен сигнал частотой не 400, а 1000 Гц

400Гц удобнее, т.к. эта частота меньше затрагивается органами регулировки АЧХ (в усилителях вопроизведения/записи).

[Kotik]

400Гц удобнее, т.к. эта частота меньше затрагивается органами регулировки АЧХ (в усилителях вопроизведения/записи).

То есть и "Олимп" можно настроить на частоте 400 Гц?

И ещё: у "Юпитера" есть подстроечники индикатора как при записи, так и при воспроизведении. Я так понимаю, после того, как выставил АЧХ магнитофона при воспроизведении измерительной ленты и выставил 500 мВ на линейном выходе, после этого нужно подстроечниками уровня воспроизведения установить на индикаторе 0 дБ.

[FAI4]

400Гц удобнее, т.к. эта частота меньше затрагивается органами регулировки АЧХ (в усилителях вопроизведения/записи).

То есть и "Олимп" можно настроить на частоте 400 Гц?

- Можно. Есть еще стандарт и 315 Гц

И ещё: у "Юпитера" есть подстроечники индикатора как при записи, так и при воспроизведении. Я так понимаю, после того, как выставил АЧХ магнитофона при воспроизведении измерительной ленты и выставил 500 мВ на линейном выходе, после этого нужно подстроечниками уровня воспроизведения установить на индикаторе 0 дБ.

наверное неверно названы подстроечники.

Подстроечниками "уровня воспроизведения" устанавливают 500 мВ на ЛВ.
А подстроечниками "индикации уровня воспроизведения" - 0дБ на индикаторе (при воспроизведении)

У Юпитера индикаторы при воспроизведении по-моему не работают...

[Kotik]

Недавно замутил измерительную ленту, и сегодня попытался настроить уровни на своём "Юпитере-203-1". Но внезапно правый канал перестал работать, как при воспроизведении, так и при записи. В режиме "Усилитель" оба канала работают.
Подскажите, пожалуйста, в чём может быть причина? Может быть я невзначай повредил подстроечник или причина в другом?

[Alexaund]

См. универсальный усилитель.

[Kotik]

А ток записи у "Юпитера-203-1" никак не регулируется?

[FAI4]

А ток записи у "Юпитера-203-1" никак не регулируется?

Регулируются показания индикатора для записи (подстроечники "уровень индикатора в режиме записи").

Меняя настройку индикатора - соответственно будет получаться больше или меньше напряжение на выходе усилителя записи (универсального усилителя) при положении стрелки на 0дБ.
Соответственно будет меняется и ток записи.

Т.е. номинальный ток записи подстраивается путем изменения настройки номинального уровня индикатора в режиме записи.


ЗЫ. Также там есть еще 2 отдельных построечника "уровень индикатора в режиме воспроизведения"

[Kotik]

А вот и нет! Сделал запись при показаниях индикатора 0 дБ (при этом на линейном выходе было 0,5 В) - при воспроизведении индикатор светится тремя красными сегментами по каждому каналу. Пробовал уменьшить показания индикатора в режиме записи этими самыми подстроечниками - результат тот же самый.

[FAI4]

А вот и нет! Сделал запись при показаниях индикатора 0 дБ (при этом на линейном выходе было 0,5 В) - при воспроизведении индикатор светится тремя красными сегментами по каждому каналу. Пробовал уменьшить показания индикатора в режиме записи этими самыми подстроечниками - результат тот же самый.

Условие №1. Запись производится на частоте 400 Гц
Условие №2. Уже была произведена регулировка номинального уровня воспроизведения по тестовой ленте
Условие №3. Подобран оптимальный ток подмагничивания

ТОЛЬКО после этого можно переходить к выставлению показаний индикаторов номинального уровня при записи.

Вращением регуляторов уровня записи (на индикаторы здесь вообще смотреть не нужно) подбери такой уровень записи, чтобы при воспроизведении было 0дБ (если уже были настроены индикаторы при воспроизведении)

Подобрав нужный уровень записи (регуляторами) - выстави подстроечниками уровня записи стрелки на 0дБ.

Все!

[Kotik]

На моём "Юпитере-203-1" неизвестно каким образом пропал лентоприжим с подушечкой.
Посему вопрос: можно ли самому сварганить новый лентоприжим, если сам прижим вырезать из банки из-под колы или пива, а подушечку приклеить от ненужной кассеты?
Если кто-то делал лентоприжим из других материалов - поделитесь советом, пожалуйста.

[Sulphur]

Подушечка от кассеты не годится - всё-таки 6,25 (или 6,3) мм ленты для катушечных магов против 3,81 мм у кассетной ленты... Да и вырезАть плоскую пружину надо из пружинящего немагнитного материала.

[Kotik]

Что ж, попробую обратиться на РТ21.

[FAI4]

На моём "Юпитере-203-1" неизвестно каким образом пропал лентоприжим с подушечкой.
Посему вопрос: можно ли самому сварганить новый лентоприжим, если сам прижим вырезать из банки из-под колы или пива, а подушечку приклеить от ненужной кассеты?
Если кто-то делал лентоприжим из других материалов - поделитесь советом, пожалуйста.

- лучше обойтись без всяких подушек.
Здесь понадобиться возможно доработка что-то типа стабилизатора натяжения (усилия подтормаживания) подающего узла.

Прижим все равно перестанет работать примерно через 100 часов после появления углубления от ленты на головке
(будет неравномерно больше прижимать только 2-й канал )

[quantros]

Здравствуйте! Помогите пожалуйста с схемой Юпитер 203-1 в хорошем качестве, где все читается! Спасибо!

[Kotik]

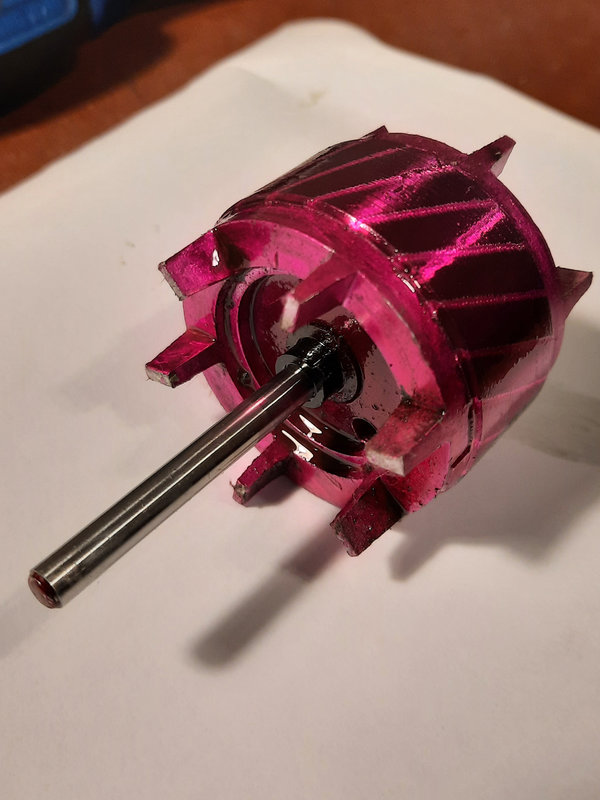

В моём "Юпитере-203-1" упала скорость. Когда я разобрал катушечник, мне показалось, что вал двигателя крутится туговато. Промежуточный ролик и маховик вращались нормально, но я их всё же смазал на всякий случай.
Смазал я так же и двигатель, закапав шприцом масла в смазочные отверстия. Ротор стал проворачиваться вручную легче.
НО! У меня закрались подозрения, что я переборщил с маслом. Разобрал двигатель - следы масла есть на роторе, статоре, обоих подшипниковых щитах. Считаю правильным вытереть внутренние поверхности двигателя тканью в спирте. Что скажете?

[Kotik]

Здравствуйте! Помогите пожалуйста с схемой Юпитер 203-1 в хорошем качестве, где все читается! Спасибо!

Я пробовал найти в наилучшем качестве. Но это самое лучшее, что можно найти.

[Sulphur]

Главное, чтобы масло не попало на всё то, что с резиной.
Конечно, излишек лучше убрать.

[Kotik]

Главное, чтобы масло не попало на всё то, что с резиной.
Конечно, излишек лучше убрать.

Но и на повехности ротора и статора масло не должно попадать. Так?

[Tofiq62]

Можно протереть и без спирта.Просто тряпкой.

[Sulphur]

Но и на повехности ротора и статора масло не должно попадать. Так?

Думаю, нежелательно, хотя и не смертельно. ЧтО оно там может сделать...

[FAI4]

НО! У меня закрались подозрения, что я переборщил с маслом. Разобрал двигатель - следы масла есть на роторе, статоре, обоих подшипниковых щитах. Считаю правильным вытереть внутренние поверхности двигателя тканью в спирте. Что скажете?

достаточно просто протереть чистой ветошью.
Остатки масла сами по себе повредить не могут, но они будут способствовать активному накапливанию пыли на поверхности...

[Kotik]

В общем, я протёр тканью в спирте внутренние поверхности двигателя от излишков масла. Но в этот же день я заболел, поэтому долго не писал. Только сейчас собрал магнитофон.
Похоже, действительно причиной падения скорости было тугое вращение ротора двигателя. После смазки скорость пришла в норму. Всем спасибо!

[Sulphur]

Так смазка в двигателе не вечна.

[Kotik]

Так смазка в двигателе не вечна.

Понятно, что смазка не вечна. Я и раньше смазывал свой "Юпитер", и после последней смазки пользовался магнитофоном мало. Может быть недостаточно масла накапал в двигатель или он застоялся.

[Sulphur]

Всё может быть...

[Shon Shell]

Доброго времени суток всем! Есть вопрос по магнитофону Юпитер 203-1 стерео: на магнитофоне есть скорость 19, есть скорость 9, а нужна скорость 4.7. Кто что посоветует: как достаточно безболезненно выставить требуемую скорость? При необходимости допускается установка дополнительного переключателя (кнопки), скажем, с 9-ти на 4.7. Что посоветуете?

[RV3DOI]

Проще всего найти маяк205 или 203 и не портить аппарат

[Shon Shell]

Ага, а еще проще - отдать в студию и отцифровать

[Shon Shell]

И все таки - есть такая возможность уменьшить скорость воспроизведения с наименьшими разрушениями?
Тем более, что я его ТОЛЬКО ЧТО восстановил ПОЛНОСТЬЮ!

[Sulphur]

Придётся ступень 9 скорости сточить до какого-то диаметра. А ввести 4 скорость, не пожертвовав какой-либо из имеющихся, не получится. Тут только Маяк использовать, о котором говорили.

[FAI4]

Можно насадку от Маяка найти....

[Xell]

Из вопроса не совсем понятно: всё это нужно для того, чтобы слушать записи, сделанные на 4-й скорости, или для их оцифровки?

Если для второго, то проще оцифровать их "как есть" на 9-й скорости, при удвоенной частоте дискретизации, а затем, снизив её до исходной, получить нормальную скорость. По крайней мере, этот вариант стоит попробовать уже потому, что он не требует никаких вмешательств в механику/электронику магнитофона.

[Sulphur]

Можно насадку от Маяка найти....

Можно, но скорость может отличаться...

[Alexaund]

И ещё коррекцию корректировать.. Соглашусь с RV3DOI. Кнопка не поможет.

[FAI4]

Можно насадку от Маяка найти....

Можно, но скорость может отличаться...

скорость та же самая будет.
Двигатели одинаковые

[Sulphur]

скорость та же самая будет.

Вы уверены?

[Alexaund]

Отличия в нижнем креплении оси маховика. Предусмотрена вертикальная установка аппарата. Всё остальное изофаллично. Остается вопрос коррекции.
