Усилитель от Симфонии

[Nik]

Сюда буду задавать вопросы, возникающие по ходу запуска данного усилителя. Само собой плата приняла душ, избавилась от престарелых литов, регуляторы вычищены. на данном этапе вся обвеска монтируется обратно. Ну и возник вопрос по выходным трансам.

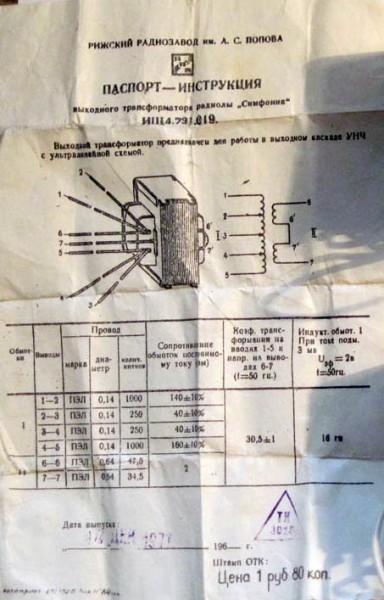

У кого то есть цоколевка? На схеме все очень красиво написано, однако выводы не нумерованные. Цифровик категорически отказывается что то путное показывать.
Конечно, как вариант, вольт 5 дать на вторичку и померить, только вот их еще найти нужно

[пришелец]

http://audioportal.su/showthread.php/34 ... го-выпуска

[пришелец]

[Nik]

пришелец

ай спасибо))) прям бальзам на раны

когда демонтировал. не удосужился глянуть, что вывода без номеров) Думал раз на схеме все ок, то и на трансе тоже.

ЗЫ. Эту тему на аудиопортале промониторил заранее

[Phlanger]

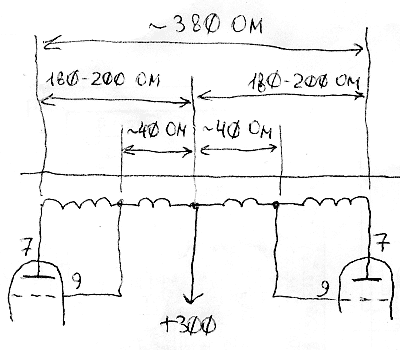

1) в некоторых кусках поливинилхлоридной трубки, которые торчат изнутри трансформатора - не одна проволока 0.12 мм, а две

2) пока они не будут тщательно зачищщены и спаяны между собой - толку не будет

3) измерено на реальном железе:



ну ужъ вторичную обмотку какнть сами найдёте...

а самое главное - данный усилитель кривой, неустойчивый и в общем от чего бы то ни было далек

[Nik]

Phlanger

Самое интересное, что тесте показывал только на мегомах, видимо он нагло лжет. Надо будет в стрелочник батарейку поставить.

А на счет кривой и неустойчивый, я подозреваю даже глядя не то что на схему, а на саму конструкцию с обилием всевозможных гемороев... но нада же послушать от чего все аш кипятком писяют при словосочетании симфония с колонками и "тот самый" звук

[Nik]

Phlanger

я так понимаю улутшайзингом лучше не заниматься данного усилителя?

[1_2_3]

ИМХО лучше собрать новый, используя выходные трансы. Например, такой.

[Phlanger]

я запихивал в первый каскад 6Н23П с соотв. изменениями 4-х резисторов. После чего регулятор тембра начинал работать, а не как всегда
и танцы с бубнАми типа параллельно вторичной обмотке выходного тр. резистор 100 Ом, параллельно половинам первичной обмотки его же всякие там RC-цепи, прям как в Б-53, "и так далее"
ну или сразу лепить динаку
http://phlanger.narod.ru/jpg/6H2P-6H1P-2x6P14P.gif

[Nik]

Phlanger

а по подробнее про замену сопротивлений О каких идет речь и номиналы. Я подозреваю надо задающие режимы лампы нужно менять? Все же они чуток разные

[Phlanger]

дык в катоде и в аноде
ща...

[Phlanger]

пять лет назад делал, насилу нашёл...

В катодах по 220 Ом, в анодах по 15 кил

на аудиопорталах кто-то совершенно независимо пришёл к тому же. Но разумеетца, ещё и вых. каскад перепахал. Совершенно бредово причём.
Тема там была, типа "усилитель от Симфонии". Давно...
...ось!
http://audioportal.su/showthread.php/21 ... post363431
речь про ВХОДНОЙ КАСКАД, остальное там бурный поток аудевофелического бреда

я поставил 6Н23П, а не 6Н1П, потому что первый каскад там греется постоянным напрядением через выпрямитель на сопливых диодиках Д226, а у 6Н1П относительно 6Н23П тока накала вдвое больше. А ковырять питалку не хотелось

[vvihh]

извращаться можна как хошь.трансы в осноа
вном используем

[Nik]

Phlanger

так вот оно что, а я еще думаю, почему именно 6н23п у меня то транс вообще без обвески лежит))) Тогда мне будет проще наверное 6н1п поставить и мостик ампера на 3) Тогда и резисторы вроде как менять не потребуется)

[1_2_3]

ИМХО 6Н1П получше будет. 23-я вообще не для звука, часто микрофонит, надо уж искать модификацию в буковками ЕВ - тогда еще ничего. А 6Н1П - классика.
А мостик лучше из диодов Шоттки или силовой, ампер на 10-20 - от них меньше ВЧ-помех.

[Phlanger]

мостик конечно мостиком, но я бы ещё глянул, какой проволокой намотана накальная обмотка перед этим мостиком, если она там отдельная, а то я не помню
ещё в природе есть весьма пользительная радиолампа 6Н16Б ценою 10-20 рэ и током накала таки 0.3 Ампера. Для наших целей - ну очень похожа на 6Н1П

[1_2_3]

Э... Я-то говорил про анодный мостик. Накальный мостик некритичен - лишь бы ток держал с двухкратным запасом

[Phlanger]

анодный вроде ничо
а вот выпрямитель накала там слабенький. Тем более, что ток накала при пуске раза в четыре поболе рабочего

[Nik]

Phlanger

6н16б пойдет ли? У нее анод до 100 В всего, да и усиления пониже 6н1п... Да и сверхминиатюрная она

[Pingvinu]

я так понимаю улутшайзингом лучше не заниматься данного усилителя?

Обязательно ,или радива слухать... или

ИМХО лучше собрать новый, используя выходные трансы.

А потом и трансы другие...

[Nik]

Pingvinu

И лампы))

[Pingvinu]

а самое главное - данный усилитель кривой, неустойчивый и в общем от чего бы то ни было далек

Согласен

[Tofiq62]

Ну на счет 6н1п можно поспорить.Кому то нравиться звучание с 6н1п,а кому то с 6н2п.Думаю что улучшать заводские унч не стоит.Лучше уж собрать новый усилитель,благо схем полно от простых до сложных .

[1_2_3]

6Н2П бывают очень разные.
Как, впрочем, и 6Н1П.
Различия в релизах сказываются на звуке. Так что, спорить, конечно, будем, но после уточнения

[Pingvinu]

Думаю что улучшать заводские унч не стоит.

.Там в схеме есть заточка не под то что нам сейчас надо, Дима упоминал о вх каскаде...режимах...

[Nik]

ну или сразу лепить динаку
http://phlanger.narod.ru/jpg/6H2P-6H1P-2x6P14P.gif

а что то подобное на 6п3с есть? Просто нравятся баалшие лампаськи)

[Phlanger]

на 6П3С есть полно всего, в том числе и пресловутейший усилитель Вильямсона
http://www.radiolibrary.ru/library/mrb/mrb-0154.html
[страница _книги_ 108-я], выходной каскад которого может быть сделан триодным, пентодным или ультралинейным, но там нужны выходные трансформаторы, которые выдержат 6П3С. А это, увы, железочка уже не 16x24 и проволочки не 0.12.

вот ещё туда же
http://www.stiftsbogtrykkeriet.dk/~mcs/Williamson/
наскоко я понимаю, там просто внятное изложение вот этого:
http://dalmura.com.au/projects/Radio-News-1953-02.pdf

...или вот. Тех же аффторов, может быть и то же самое
http://phlanger.narod.ru/jpg/UL-Hafler_and_Keroes.pdf

режимы ламп и некоторые данные для расчёта выходных трансформаторов - смотреть например в книге Малинина
http://www.radiolibrary.ru/library/mrb/mrb-0183.html

вот эту книгу почитать крайне полезно
http://www.nehudlit.ru/books/detail707862.html
там и про 6П3С кажется было...

[Nik]

Phlanger


спасибо)) Просто есть еще трансы от Ригонды, они вроде с симфониевскими похожи, точней усилители есть, но на всех форумах плюются при упоминании сельфсплитера, поэтому думаю собрать на этих трансах что то путевое.

Кстати, интересная схема, где аш 4 штуки 6н8с))

[Nik]

по трансу посоветуйте плиз) Не нумерованные контакты((

в общем, прозванивал по контактам, чисто условно принял крайний за первый.

1-3 - 4,6 Ом

3-6 - 4,0 ом

1-6 - 1,7 ом

4-5 - 4,3 ом

4-7 - 4,5 ом

5-7 -1,4 ом

8-9 - 18,7 ом

как их соединить на 220 ? Башка никак не сработает, как их связать в то что на схеме нарисовано)

[Valkyr2003]

Что за трансформатор? Поподробнее можно?

[Nik]

Valkyr2003

дык от симфонии же) силовой

[kap]

Ищите "Библиотека ТРЗ" Выпуск 82. Дерябин и Пониманский. Стереофонические радиолы высшего класса" страница 109.

[Phlanger]

причём номера на схеме почти точно совпадают с порядком ног на трансформаторе

[Nik]

kap

а ведь эта книжка у меня скачанная есть, и даже схемы из нее распечатаны, а вот до этой страницы не дошел. Спасибо за наводку
