Сокол 403

[юрий 1973]

Просьба к владельцам Сокол 403.Нужно фото родной КБО и фото самого отсека с родными картонными стенками.На моëм приëмнике они отсутствуют.И может кто нибудь делал сам КБО.,из чего и как?Жду советов и фото.

[kloss]

Просьба к владельцам Сокол 403.Нужно фото родной КБО и фото самого отсека с родными картонными стенками.На моëм приëмнике они отсутствуют.И может кто нибудь делал сам КБО.,из чего и как?Жду советов и фото.

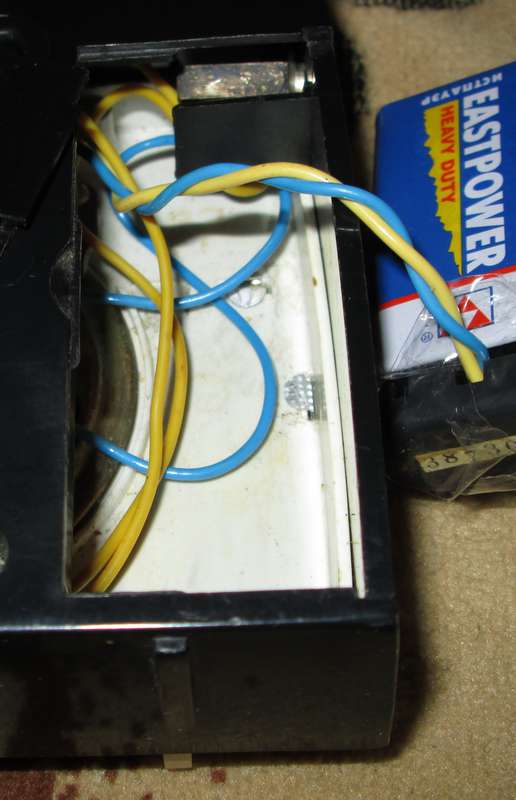

Юрий, вот Вам крышка батарейного отсека. Сам отсек у меня без картонных стенок, от общего отделен пластмассовой перегородкой.

[юрий 1973]

Юрий, вот Вам крышка батарейного отсека. Сам отсек у меня без картонных стенок, от общего отделен пластмассовой перегородкой.
[/quote]
Спасибо.буду химичить.

[Ирина]

фото самого отсека с родными картонными стенками.На моëм приëмнике они отсутствуют.

Аналогично

[юрий 1973]

Всë ясно.Спасибо всем,кто откликнулся.

[cccp1941]

Заимел такой приемник. Есть пара вопросов...
Приемник рабочий, включается, шумит но радиосигнала нету, ни одной станции не ловит..У меня экспортный вариант видно КВ и СВ написано MW и LW если правильно понял..Может кто помочь, как настроить примерно диапазон, что крутить можно?

[2vlad]

cccp1941
Это: MW-СВ, а LW-ДВ. У этого приемника нет КВ диапазона. Пока ничего не крутите! Попробуйте поймать на этих волнах что-нибудь ДРУГИМ ИСПРАВНЫМ приемником. Может быть в Вашей местности на СВ и ДВ ничего и не ловится... Пробовать лучше вечером, часов после 21.00.

[cccp1941]

2vlad
А вот как...ДВ и СВ понял...В том и дело что приемника нету другого...
Крутить пока ничего не буду. Попробую после 9-ти часов....

[2vlad]

cccp1941
Заводите как можно быстрее! Что-нибудь типа ВЭФ или Океан, сильно Вам они жизнь облегчат, если будете и дальше приемниками заниматься.

[cccp1941]

Я бы завел, последнее время приемники заинтересовали, но через неделю в армию...
Я хотел поймать МАЯК, но у нас он на частоте 68.60 МГц, вот если бы можно было бы настроить как нибудь...У нас все они с 66.08 МГц начинаются... http://radiomap.eu/ru/khanty-mansiysk

[2vlad]

cccp1941
Настроить ЧТО на 68.6 МГц? По ссылке Вашей посмотрел список радиостанций в УКВ диапазоне, Вас вполне бы выручил старенький советский с "нашим" УКВ. А вообще-то - отложите на срок службы это дело. А служить-то кем придется? Неизвестно пока? А вдруг в войсках связи? Там другие "радивы" будут, наиграетесь, если повезет!

[cccp1941]

2vlad
Приемник перенастроить, но я думаю это будет не хорошо...
Служить пока не знаю...Я электромонтажник по специальности, вроде как говорил им в тех.войска хочу, не знаю, а так конечно хотелось бы попасть на связиста и морзелку чуток подучить, некоторые буквы так знаю, но все же это интересная вещь...Да и интересное дело, приемник улавливает какой-то сигнал, пищит тоже точками и тире, пока не записывал что конкретно, но всегда было интересно что это там пиликает..

[2vlad]

cccp1941
Какой приемник? Сокол-403 что-ли?

[cccp1941]

Да так точно.

[2vlad]

cccp1941
"Перенастройкой" в этом случае не обойдешься... Это будет переделка 2/3 приемника... Вам точно не силам, раз Вы не в курсе про виды модуляции и прочее... Даже, как оказалось, про диапазоны! Оставьте бедный Сокол как есть, вдруг еще пригодится!

[cccp1941]

Да, я и вправду мало что об этом знаю...Катушечники люблю, а вот в последнее время заинтересовали радио приемники...Слышал про то что можно приемники в ФМ диапазон перенастроить путем добавки пары витков на гетеродинную катушку и покрутив контуры, но боюсь я лезть туда, надо побольше разузнать об всей системе этой сложной конструкции....
В других городах я думаю он должен неплохо ловить...

[2vlad]

cccp1941
С таким "багажом" знаний Вам просто еще рановато "добавлять витки" на гетеродинную катушку... А уж "крутить контуры" и подавно! Где ДВ/СВ и где УКМ И FM? Хотя бы приблизительно себе как-то это представляете? Заканчиваем на этом! Идите а армию! За неделю все равно узнаете мало и сделать ничего не сможете... Одно расстройство будет!

[Starlight]

Ни в коем случае не ковырять Сокол. Если нужно ФМ или УКВ слушать - проще китайский пр-к купить рублей за сто.

[cccp1941]

Я и не собираюсь его крутить, этож все-таки старая техника...
Подскажите или посоветуйте, может есть нормальный корманный приемник таких же примерно размеров с диапазоном КВ или УКВ?

[2vlad]

cccp1941
"нормальный корманный приемник" можно найти здесь: http://www.rw6ase.narod.ru/000/rprl_p.html
Потом где-нибудь купить... Китайские Вам уже советовали, их тоже слушать можно!

[Viktor1965]

Купил на ау.by приемник Сокол -403 в родном чехле и в приличном внешнем состоянии. Продавец про работоспособность написал "неизвестна". Вообще, я и ранее сталкивался с ситуацией когда продаются заведомо неисправные устройства с такой пометкой или пояснениями типа "не могу проверить т.к. отсутствует шнур, разъем или батарейка". За всей этой липой скрывается одно - аппарат неисправен. Но речь не об этом. В хорошем аппарате "SOKOL-403" гениальные конструкторы ничего лучшего не придумали, как сделать разъем для подключения зарядного устройства аккумулятора в виде типового разъема для подключения 220в и при этом на корпусе нет никаких надписей поясняющих назначение данного разъема. В итоге множество Соколов 403 погибло именно из-за того, что в этот разъем подали 220в. В общем, мое приобретение оказалось именно таким случаем. Изучение внутренностей показало последствия такого подключения: испарилось сопротивление R25 – 200 Ом, взорвался полярный конденсатор С37 К50-12 20мкф 12В, конденсатор С28 в обрыве, сгорел выходной трансформатор ТР2 (обмотка 3 - 4) и 2 транзистора МП40. Но мне повезло - на барахолке попался мне практически убитый в ужасном корпусе приемник Юность КП 101. Он то и стал донором. Выходной трансформатор подошел 1:1, транзисторы МП 40 были заменены МП15, остальное сопротивление R25 – 200 Ом и полярные конденсаторы С37 и С28 (К50-12 20мкф 12В) были заменены на новые аналоги. Работоспособность восстановлена. Информация для тех, кто столкнулся с подобной проблемой. Всем удачи!

[OGR]

Viktor1965, Приветствую. Есть такое, правда отдали мне такой с формулировкой: "када та карашо работал, а таперича нет".
Ну дело не этом, а проблема один в один как с Вашим Соколом, руки до него никак не дойдут, планирую в "зимне-стойловый" период им заняться


вот так вот усё распёрнуло, прям не подецки!

[Viktor1965]

OGR, Картина эпичная, правда у меня корпус сзади черный, а так усё понятно. Я в принципе расписал что в таких случаях уничтожено. Самое трудное - найти выходной транс. Тут либо мотать, либо донор. Мне повезло... Аппарат работает. Еще думаю, что результат повреждений может зависеть от того куда попала фаза и ноль 220В и был ли приемник включен. Тут не исключаю, что повреждения могут быть более существенные. Когда выпаял взорванный кондер и подал питание, стал через наушник прослушивать тракт УНЧ и услышал характерное шипение приемника, правда очень тихо, даже вечерком отдаленно услышал работу какой-то радиостанции, и сделал вывод что ляснул только УНЧ. Удачи в восстановлении! Если что - спрашивайте.

[OGR]

Добро, спасибо.

[torneb]

В хорошем аппарате "SOKOL-403" гениальные конструкторы ничего лучшего не придумали, как сделать разъем для подключения зарядного устройства аккумулятора в виде типового разъема для подключения 220в и при этом на корпусе нет никаких надписей поясняющих назначение данного разъема. В итоге множество Соколов 403 погибло именно из-за того, что в этот разъем подали 220в.

Вообще то для покупателей есть инструкция, в которой и указано назначение этого разъема.
Причем тут конструкторы,если народу лень читать-непонятно.

[Viktor1965]

Вообще то для покупателей есть инструкция

Все конечно так , но вы же знаете наших людей и их любовь к чтению инструкций... Вот и выходит на практике, что любители их почитать глядя на этот разъем делают то, что первое взбредет им в голову. Даже на радиоточках написано - "В сеть не включать", но это мало останавливает тех, у кого руки чешутся глядя на вилку радиоточки от желания воткнуть ее в розетку 220в. Исходя из такой практики разъемы для подключения внешних устройств конструируют таких форм, чтобы минимизировать случаи вывода аппарата из строя по причине глупости пользователя, не пожелавшего разыскать и изучить инструкцию.
Именно то, что создатели этого приемника не учли этот момент и не приняли мер для защиты аппарата "от дурака" и есть их упущением.

[torneb]

Именно то, что создатели этого приемника не учли этот момент и не приняли мер для защиты аппарата "от дурака" и есть их упущением.

Когда создавали этот радиоприемник -а это начало 70 годов, у меня на деталях год выпуска 1973- не было в советской аппаратуре таких силовых разъемов.
Если юзеры 2000-х тупые - тут уже ничего не поможет

[2vlad]

Когда создавали этот радиоприемник -а это начало 70 годов...

Вот здесь Вы ошибаетесь... Плата внутри "Сокола-403" точно такая же, как была у самых первых "Соколов" и "Топазов"... Годы гораздо более ранние.

[Viktor1965]

Годы гораздо более ранние.

Портативный транзисторный радиоприемник "Сокол" с I-кв 1963 года выпускал Московский радиозавод. Информация с сайта "Отечественная радиотехника".
На счет разъемов - спорить не буду, но у меня есть старая швейная машинка 60-х годов, и в ней имеется похожий разьем для подключения 220в для лампочки подсветки, такие разъемы были в электробритвах, а в радиоаппаратуре есть в Альпинисте 418.
