Akai GX-600DB нужна помощь

[Ie9]

Доброго времени суток. Имею данный магнитофон, достался в весьма поюзанном состоянии. Всё восстановил, но вот проблема: на главном двигателе, установлен вал из какого то материала, вроде как селумин, вроде как алюминий... так вот этот элемент развалился на части, есть ли у кого размеры данной запчасти, которая отмечена на прилагаемой картинке под номером 5 красным кружочком... Или кто-то может замерять на своём магнитофоне основные размеры, чтобы выточить данную запчасть...Заранее признателен за помощь.

[Андрей .И]

Попробуйте купить , молоток ,ебей , может на форуме у кого есть . Изготовить думаю проблематично ,материал допуски и тд . Опыт был .

[Ie9]

Попробуйте купить , молоток ,ебей , может на форуме у кого есть . Изготовить думаю проблематично ,материал допуски и тд . Опыт был .

нигде нет таких лотов.... я уже думал об этом....

[2b2]

ну так полно целиком таких двигателей. и за разумные деньги

[AlexRK2]

вся насадка чтоль развалилась???
впервые вижу.... одна их ступенек на 60гц... вообще выточить проблема, двигатели попадаются на ебее.

[Ie9]

Совершенно развалилась... а чтобы выточить такую нужны размеры, поскольку у треснутой размеры достаточно неопределённый, обращаюсь ко всем. Помогите снять размеры с заведомо исправной втулки.

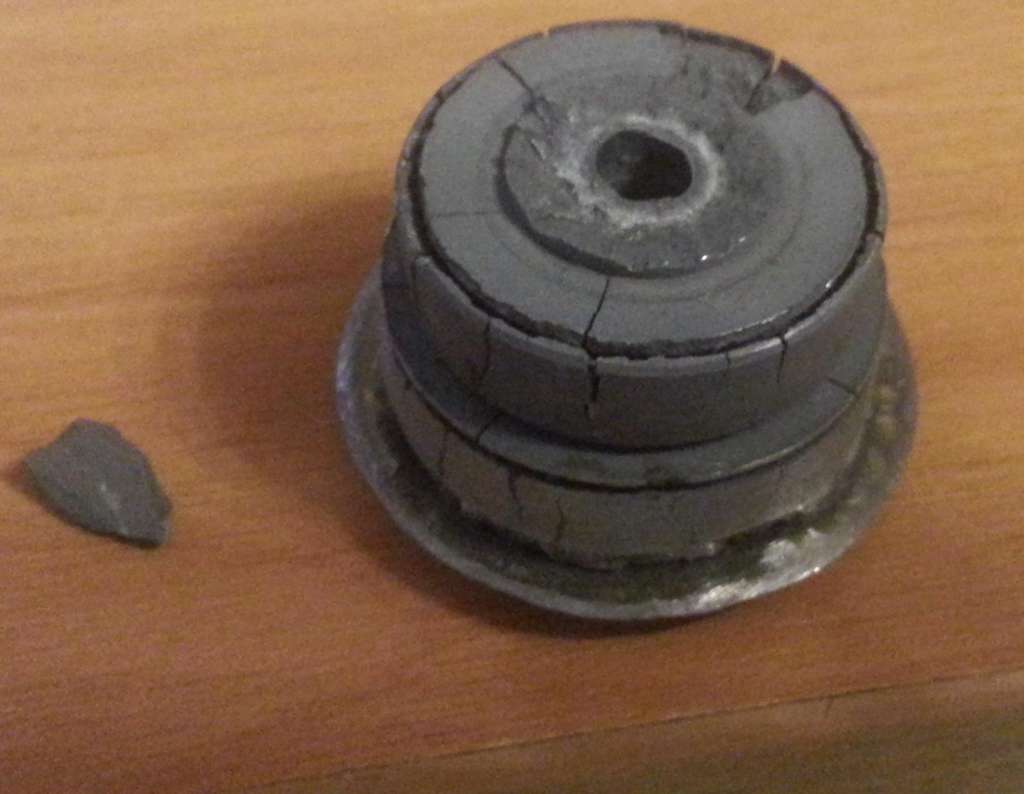

Фото выкладываю.... На ебее тоже нет таких, я все облазил....

[AlexRK2]

впервые вижу у акая такое.... где-ж он валялся????

можно рассчитать - скорость 19.05 см/с на тонвале знаем, измерить диаметры маховика и тонвала (посмотреть какие ступеньки за какую частоту 50-60Гц отвечают) и посмотреть частоту вращения двигателя на 19 скорости (наверняка в инете есть характеристики).

[Ie9]

нигде ничего нет... я уже все глаза сломал... даже скорость движка найти не могу... диаметр тонвала 6 мм.... самая большая - это 50 герц, малая - это 60 герц...
Двигатель HM2-16MC вот и все данные....

[ewgen227]

HM2-16MC 1500/1800 оборотов, 50/60 герц 19 скорость, 750/900- 50/60 герц- 9 скорость

[Ie9]

Раз так, то помогите уж рассчитать диаметр вала, чтобы изготовить новый... боюсь мозга не хватит у меня

[Ie9]

Рассчитал. Спасибо всем откликнувшимся. Отдал в изготовление.

[ал-др]

Всем доброго дня! Столкнулся с такой же проблемой как и Ie9. Рассыпался шкив на Akai gx 600 d. Купить негде. Думаю, выточить возможно. Помогите с размерами. Заранее благодарен.
