К174ХА28 TDA3510

[Александр Соколов]

Найдена плата на такой микросхеме мне не нужна. Интересно нужна ли кому и может ли она чего то стоить?

[Smith]

В помойку...

[Sanych]

К174ХА28 TDA3510

. Эта нештатная плата для телевизора типа 3 усцт, который не мог распознавать цвета в системе ПАЛ.
Установив её, можно было просматривать в цвете фильмы с видеомагнитофонов.

Вообщем - привет из лихих 90-х годов....

[Tofiq62]

Кстати это заводская плата.Помню когда то делали сами платы для просмотра в системе ПАЛ,но тогда мы использовали не ТДА3510,А ТДА4510.

[yuriy]

Эта нештатная плата для телевизора типа 3 усцт, который не мог распознавать цвета в системе ПАЛ.

Она самая, декодер PAL, втыкалась сзади, изнутри шасси в разъем модуля цветности чтобы смотреть с видака записи, а видаки в основном шли PAL. Лепили массово их в начале 90-х.

[Tofiq62]

Ну еще хочу сказать что советские микросхемы хуже держали цветность,чем те же ТДА3510,МДА3510,А3510.

[yuriy]

Ну еще хочу сказать что советские микросхемы хуже держали цветность,чем те же ТДА3510,МДА3510,А3510.

Мы делали эти блоки на том, что было под руками, и все работало, на Дальнем востоке сложнее было в те годы с комплектующими. Но жалоб на изделия не было, очередь была.

[Tofiq62]

Юрий если копия записи была хорошая т.е.1я 2я то декодер на К174ХА28 держал цвет.Ну если копии записи были 3я,4я то цветность была не устойчивой что не наблюдалось на импортных микросхемах.

[Northwood]

Всем привет! Нужна ваша помощь:
Есть телевизор Весна-Ц276, в котором установлен МЦ-31 и СМЦ-31 на микросхеме KXA039. Проблема в том, что существуют 2 разновидности аналогов этой микросхемы в разных корпусах, в DIP-24 и в DIP-28, соответственно, распиновка у них разная. Я смог найти даташит на её аналог TDA3510 в корпусе DIP-24, принципиальная схема СМЦ-31 у меня имеется в варианте DIP-24. Но у меня вариант KXA039 в корпусе DIP-28 и на него найти даташит не удалось.

Ещё меня смутило то, что в моём СМЦ-31 ножек на одну больше, чем отверстий в разъёме МЦ-31, но на плате МЦ31 имеются два пустых отверстия. Конечно, ориентируясь по земляной ножке на обеих платах, я вроде бы воткнул субмодуль верно. Распиновка разъёма в найденной схеме СМЦ-31, как оказалось, не совпадает с тем что у меня на реальной плате. На плате 13 контактов с учётом пробелов, последний 13-й, это земля, а контакт № 1 висит в воздухе, но он перемычкой запаралелен с контактом № 3, который воткнут в разъём. Но на найденной принципиальной схеме СМЦ-31 контактов в разъёме 14, где земля, это 14-й контакт. 1-й контакт по схеме тоже задействован, все соседние с 1-м и 14-м тоже задействованы так, что не могут быть запаралелены никак. Помогите, пожалуйста, найти:

1) Даташит на TDA3510 в корпусе DIP-28;
2) Схему модуля цветности МЦ-31 и субмодуля СМЦ-31 именно моего варианта ?

Если бы я смог найти хотя бы что-то одно из этих двух пунктов, я бы разобрался и с другим. Но нету ни того, ни другого, у меня теперь нет уверенности, что по разъёмам обе платы подходят друг другу. Буду благодарен за помощь.

[old_hippie]

Судя по фото платы, в ДИП-28 не используются ноги 1,14,15 и 28 (т.е., угловые).
Остальные должны совпасть по цоколёвке с ДИП-24, со смещением (т.е., 2 нога ДИП-28 - это 1 нога ДИП-24, 27 нога ДИП-28 - это 24 нога ДИП-24 и т.д.).

[Northwood]

Судя по фото платы, в ДИП-28 не используются ноги 1,14,15 и 28 (т.е., угловые).
Остальные должны совпасть по цоколёвке с ДИП-24, со смещением (т.е., 2 нога ДИП-28 - это 1 нога ДИП-24, 27 нога ДИП-28 - это 24 нога ДИП-24 и т.д.).

Кстати да, Вы правы. Я только сейчас увидел, что в микросхеме откусаны эти угловые ножки, а в плату впаяны только 24. Начал фоткать плату со стороны дорожек, потом посчитал с той стороны, насчитал только 24 ножки. Пересчитал ещё раз - 24, а сверху 28, потом увидел, что ноги откусанные ))) Спасибо.

[Serjio]

Распиновка 174ХА28 в ДИП-28:

[HyC]

Любопытно зачем так чудово сделали, пластиковый корпус DIP24 был освоен очень хорошо и очень давно. Еще дремучая широкораспространенная К155ИД3 была в нем.

У меня есть предположение конечно что выпуск был освоен на заводе где DIP24 номенклатуры просто не было, зато DIP28 была, и чтобы не плодить оснастку и не геморроить техпроцесс ее в DIP28 закорпусировали шоб два раза не вставать.

Хотя проще на другой завод было отдать по идее раз уж такая пьянка пошла.

[oldmao]

Так год выпуска 90-й, тотальный дефицит, какие заготовки корпусов были - то и лепили. Мне попались раз из 1561 серии в DIP-16 вместо DIP-14, уж не помню что. Хорошо, вкладыш был, там 8 и 9 ноги не использовались. И однокристаллки для УКВ приёмников так же в DIP-24 и DIP-28 выпускались.

[vzm2]

Еще дремучая широкораспространенная К155ИД3

Еще более дремучая 589ир12 тоже

[old_hippie]

Еще более дремучая 589ир12 тоже

Сумлеваюсь в её большей дремучести. 155 - это "классическая" рассыпуха, а 589 - уже микропроцессорный комплект. Даже технологически, 589 - ТТЛШ, а не просто ТТЛ.

[Serjio]

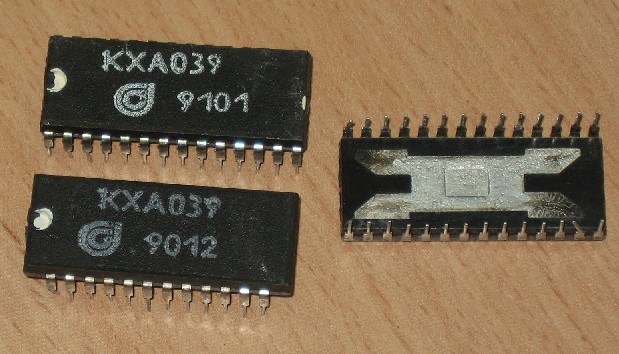

Листок с распиновкой из справочника 1989 года. Там есть довольно подробное описание микросхемы аж на 12-ти страницах. Так что в корпусе с 28 выводами она выпускалась и раньше. Делал их Минский "Сигнал".
А 24 ноги было в том же корпусе, но крайние выводы были не выведены из корпуса.



А вот тут видно что 24 выводные корпуса на заводе были:
http://www.155la3.ru/images/kha039m_2.jpg

[vzm2]

Сумлеваюсь в её большей дремучести. 155 - это "классическая" рассыпуха

Наверное Вы правы, 155ИД3 в 1978 году появилась.
Хотя 589ИР12 в 1977 уже описывалась.
https://retro-archive.ru/images/e/e7/0001-000012.pdf
