Опыт использования солнечных панелей...

Сообщение

Andrew79 · #1

Уважаемые! Интересует ваше мнение о практическом использовании солнечных батарей. Есть ли на форуме таковые? Идея простая. Солнечная батарея 10Вт заряжает аккумулятор от УПСа 12В 7Ач, а затем от аккумулятора заряжаются различные маломощные устройства (телефоны, планшеты, КПК) запитываются светодиодные источники освещения. В общем пока солнечная батарейка неспешно идет из китая собираю практическое ее применение... Заранее спасибо всем ответившим.
Характеристики солнечной батареи:
Related power - 10W
Voc - 18.2V
Vop - 17.3V
Short circuit current (Isc) - 0.54A
Working current (Iop) - 0.57A
Output Tolerance - ±3%
Temperature range - -40℃to +80℃
SLA Battery Voltage - 12V
Dimensions (L x W x H)mm - 410*210*3mm
NET Weight (KG ) - 0.30

HyC · #2

Работать будет. Но сомневаюсь что за разумное время окупится.

sj-studio · #3

немножко не в тему. в школьные годы собрал штук 40 солнечных элементов от калькуляторов, причем от хороших типа Цитезен. заряжало это все дело через стабилизатор на кренке аккумулятор от упса. а от него через автозарядку заряжал мобилы. работало, да и по физике 5 получил. с современными солнечными панелями можно сделать еще лучше. особенно если есть возможность установить на крыше. но выгоды особой не будет. разве что просто приятно

vitek.g · #4

Практический смысл этого мероприятия?
С 7а*ч много не запитаешь,а заряжаться будет долго...

HyC · #5

Ну как минимум прикольно и руки занять. Материальной пользы то конечно не просматривается особой.

Самодельные радиоприемники вон тоже практического смысла делать немного, но люди ж их делают =)

Andrew79 · #6

ОК. Экономика мероприятия. 750руб солнечная батарея. Остальное "ХАЛЯВА"... Срок солнечной годности батареи теоретически не ограничен. Мнение, мнение, мнение....

iskatelaa · #7

не раз наблюдал у бомжовского вида личностей на барахолке такой девайс пром .изготовления ,т.е. заводскую зарядку для мобильников на солнечных батареях, им наверно нужно ведь доступа к розетке не всегда найдешь.

вчера у подобного типа увидел такую же фигню встроенную в рюкзак

он объяснил типа приемник ,фонарик ,телефон подключать.
вывод нафига изобретать велосипед ,если все уже придумано хитрыми китайцами

РАДИОСЛУШАТЕЛЬ · #8

Понятно -удалил

HyC · #9

Andrew79 писал(а):ОК. Экономика мероприятия. 750руб солнечная батарея. Остальное "ХАЛЯВА"... Срок солнечной годности батареи теоретически не ограничен. Мнение, мнение, мнение....

Добавьте сюда еще АКБ ценой в 1500 рэ плюс стаб.

А зарядить мобильник с розетки стоит пиисят копеек. Поэтому такой девайс имеет смысл 1) запитывать аппаратуру там где нет доступа к сети или 2) просто для души.

Andrew79 · #10

Кстати да.... Мысли о лампах смешались с батареями.... Плюс солнце голову печет... Отсюда и название темы... Прошу поправить.

Andrew79 · #11

HyC писал(а):
Andrew79 писал(а):ОК. Экономика мероприятия. 750руб солнечная батарея. Остальное "ХАЛЯВА"... Срок солнечной годности батареи теоретически не ограничен. Мнение, мнение, мнение....
Добавьте сюда еще АКБ ценой в 1500 рэ плюс стаб.

А зарядить мобильник с розетки стоит пиисят копеек. Поэтому такой девайс имеет смысл 1) запитывать аппаратуру там где нет доступа к сети или 2) просто для души.

А если запитывать мобильник - это как приятный бонус? А использовать аккумулированную энергию для освещения? Светодиодные технологии не стоят на месте.

HyC · #12

Да можно конечно. Просто светодиодная лампа стоит тоже как крыло от самолета.

Про то и речь, использовать такую штуку можно. Но материального выхлопа не получается. Так, для души...

sj-studio · #13

для масштабного освещения не пойдет из за кпд. а вот сделать ночник светодиодный или что нибудь подобное совсем не плохо. кстати вспомнил мою конструкцию чистить от пыли приходилось регулярно. если не почистить эффективность падала сильно

Andrew79 · #14

sj-studio писал(а):для масштабного освещения не пойдет из за кпд. а вот сделать ночник светодиодный или что нибудь подобное совсем не плохо. кстати вспомнил мою конструкцию чистить от пыли приходилось регулярно. если не почистить эффективность падала сильно

Ок. Чистить от пыли взял на заметку.

Ravimi · #15

Andrew79 писал(а):ОК. Экономика мероприятия. 750руб солнечная батарея. Остальное "ХАЛЯВА"...

Это где ж Вы такие батареи нашли, по такой цене? У нас в магазине 4-х ваттная более 3000р, а тут 10 ватт
и за 750 руб. Адресочек не подскажете?

#16

Andrew79
Поправьте сами.
В этом разделе авторы могут править свои сообщения и даже заголовок темы.

Andrew79 · #17

Александр Хрисанов писал(а):Andrew79
Поправьте сами.
В этом разделе авторы могут править свои сообщения и даже заголовок темы.

Ок. Спасибо. Поправил.

Andrew79 · #18

Ravimi писал(а):
Andrew79 писал(а):ОК. Экономика мероприятия. 750руб солнечная батарея. Остальное "ХАЛЯВА"...
Это где ж Вы такие батареи нашли, по такой цене? У нас в магазине 4-х ваттная более 3000р, а тут 10 ватт
и за 750 руб. Адресочек не подскажете?

Отписал в личку. Хотя нет ничего секретного....

sj-studio · #19

можно мне тоже в личку или сюда выложить. может кому еще пригодится

Andrew79 · #20

sj-studio писал(а):можно мне тоже в личку или сюда выложить. может кому еще пригодится

Сайт ebay.com поиск по содержимому "10W 12V SOLAR cell PANEL" Я сам играл в аукционе. Поэтому стоимость чуть ниже чем если бы без аукциона.

Ravimi · #21

Andrew79
Я там не бываю, да и нужна регистрация.
Спасибо за ссылочку, возможно, Вам повезло.

Andrew79 · #22

Тема не ради хвастовства, а с целью практического применения и использования девайса.

Ravimi · #23

Andrew79 писал(а):Тема не ради хвастовства, а с целью практического применения и использования девайса.

Да никто Вас ни в чём не упрекает, нормальная тема.
Задумка тоже не плоха, только вот панельку надо ватт 30 хотя бы.
Это с учётом потерь. Не будет же целый день светить солнце, да и
угол его сильно влияет на отдачу мощности.

sj-studio · #24

из за угла где то читал что рекомендовано две панели устанавливать "домиком" так солнце поочередно освещает сначала одну а во второй половине дня другую

Andrew79 · #25

Вот про угол, что то я не подумал. Видел просто панелька под наклоном закреплена и все. Про две панельки тоже хорошая задумка. Спасибо. Попробую пока на одной, а там посмотрим.

IS · #26

Сделать систему авт. ориентирования на Солнце несложно. Основные препятствия для масштабного применения-цена панелей и низкий КПД. Тут да, или для души, или от безнадеги..

sj-studio · #27

еще важный момент с режимом и контролем заряда. чтобы не было перезаряда и глубокого разряда. при желании можно эту часть с упса какого нибудь простого выдрать. в более навороченном просто выдрать не получится, там все сложнее реализовано. она выполнит обе функции. ну и амперметр с двусторонней шкалой для наглядности

Ravimi · #28

IS писал(а):... Основные препятствия для масштабного применения-цена панелей и низкий КПД ...

Тоже считаю, что тормоз их применения, именно в этом.
Хотя, возможно, в скором времени и эти проблемы будут решены.

vitek.g · #29

При интенсивном использовании аккум просто не будет успевать заряжаться,солнца не хватит.Ну если вы не в пустыне живёте,конечно.

sj-studio · #30

Такие мощностя скорее подразумевается использовать когда солнца уже нет например вечером. А с утра аккумулятор опять заряжается

Ravimi · #31

vitek.g писал(а):При интенсивном использовании аккум просто не будет успевать заряжаться,солнца не хватит...

Так и я про тоже, а наращивание панелей упирается в цену...

187 · #32

при выезде на рыбалку такая штука здорово помогает.
давно не покупаю батарейки. заряжается акб, а от него работает радио, заряжается телефон, вечером светодиодная подсветка лагеря.
только после панели нужен стабилизатор, желательно с выходом USB

Eats · #33

sj-studio писал(а):еще важный момент с режимом и контролем заряда. чтобы не было перезаряда и глубокого разряда. при желании можно эту часть с упса какого нибудь простого выдрать. в более навороченном просто выдрать не получится, там все сложнее реализовано. она выполнит обе функции. ну и амперметр с двусторонней шкалой для наглядности

Учитывая, что это не дизель-генератор мощностью в четверть мегаватта с 3-й степенью автоматизации, из всей аппаратуры вполне достаточно будет амперметра с двусторонней шкалой и вольтметра с растянутой шкалой 9-15В. Не забывайте, что у аккумулятора почти горизонтальная нагрузочная характеристика, а у солнечной батареи она ещё более чем почти вертикальная. При работе в параллель они пересекутся в точке 12В 0.55А, и ничего существенно отличающегося от этого режима там никогда не будет. Другой вопрос, что при солнечном освещении на батарее всегда будет теряться 6В при токе в полампера, то есть треть её мощности, но уж тут ничего не поделаешь: цена за простоту автоматики.

#34

На окошке стоят рядком две панели каждая по 10вольт/0.5А.
Кушать не просят. Даже наоборот

Andrew79 · #35

Ирина писал(а):На окошке стоят рядком две панели каждая по 10вольт/0.5А.
Кушать не просят. Даже наоборот

Ирина, а можно поподробнее. Они же у вас не просто так стоят? Как используете?

superboot · #36

Панели тут посмотреть можно - тык.

Starlight · #37

А какие транзист. пр-ки комплектовались солн. панелями???

#38

Andrew79
В основном, магнитолу питают. Когда нахожусь дома, то слушаю Маяк или кассеты.
Starlight
http://www.rw6ase.narod.ru/000/rprl_p1/lel.html

Eats · #39

Starlight писал(а):А какие транзист. пр-ки комплектовались солн. панелями???

Вопрос несколько неточен. Правильно следовало бы спросить так: "А какой транзисторный приёмник комплектовался..." и далее по тексту. А ответ Ирина уже дала исчерпывающий.

Naro · #40

1989 год, Туркменская ССР. Телевизор "Шилялис Ц-410Д" работает от солнечной батареи "БСК-3". Предположительно, фотография была сделана в НИИ "Солнце" АН ТССР в г. Бикрове.

Федот · #41

187 писал(а): ↑
14 июл 2013, 18:47
при выезде на рыбалку такая штука здорово помогает.

Это наверное если на велосипеде выезжать, а не на автомобиле.

Иначе автомобильный АКБ в тысячу раз проще использовать для этих целей и подзарядить не сложно в любое время суток.

Федот · #42

Andrew79 писал(а): ↑
14 июл 2013, 17:10
а с целью практического применения и использования девайса.

Вот вы заморочились )))

Естественно, если есть хотя бы периодический доступ к розетке, то ваш девайс не практичен будет.
Проще какой-нибудь емкий АКБ( да хоть автомобильный за 2,5 т.р.) заражать в периоды доступа к розетке и затем использовать.
Я даже пробовал его к ИПБ от компа подкидывать, для получения 220 В, на "природе".

Другой вопрос если розетку в округе и днем с огнем не сыскать годами, то чего ж тогда и не заморочиться с солнечным девайсом от безвыходности. По прикидкам мощности 10 Вт это тык в притык для заряда 7 А*ч за идеальный световой день, но реальность думаю окажется грустней. В дневное время я так понимаю часть мощности солнечной батареи предполагается использовать и на иные потребители, кроме АКБ.

Хотя по моему какой-нибудь самый маломощный бензогенератор попрактичней будет, хоть и дороже конечно.

Насколько я понимаю помимо солнечной батареи и АКБ это ж еще и всякие стабилизаторы-регуляторы-преобразователи мостить надо, да что б все потом и заработало долго и счастливо. Тот же телефон не подкинешь же напрямую к АКБ. Или тот же приемник окажется с 6 или 3 В питаем, опять городить надо. Или то же ноут с 19 В питания.
Да еще и тучи разгонять придется )))
А всяких фонариков и так полно готовых во встроенной АКБ и солнечной подзарядкой.

Blackbird · #43

Naro писал(а): ↑
25 июн 2024, 09:23
1989 год, Туркменская ССР. Телевизор "Шилялис Ц-410Д" работает от солнечной батареи "БСК-3". Предположительно, фотография была сделана в НИИ "Солнце" АН ТССР в г. Бикрове.

Дурят они нашего брата .. Единственные цветные Тв с возможностью питания от батарей это были элеткроники с 25см диагональю . А шилялис мало того что чисто сетевой дак еще и 75 ватт жрет . Ну ессно преобразователь ему нужен . Мало того таких размеров солнечная батарея 75 ватт не выдаст . Я помню что для 100 ватт нужен где то квадратный метр причем полная пинпИдикулярность солнцу и отсутствие тучек . Малейшее затемнении и это сразу проваливается . Ну и да на самом фото наглый и криворукий монтаж . Да и если бы даже его на ярком солнце включить там вряд ли что было видно

Tofiq62 · #44

Я даже не подозревал что в союзе выпускали сонечные панели таких размеров.Хотел бы у себя во дворе установить солнечную панель,но подумал что ощутимого эффекта не будет и отказался от этой затеи.

Vygandas · #45

Tofiq62 писал(а): ↑
03 июл 2024, 09:24
Я даже не подозревал что в союзе выпускали сонечные панели таких размеров

Тут тоже похоже на фейк, элементы как в люксметре Ю116 , да и по краям они подрезанные. Монтаж тоже

Vygandas · #46

Blackbird писал(а): ↑
28 июн 2024, 21:58
А шилялис мало того что чисто сетевой

Вообще то они и на 12 Вольт в начале были. Там какой то тоже замысловатый БП был, потом от него только 6 контактный разъем остался, который со временем вообще на провод поменяли
У сестры был еще из первых в оранжевом корпусе, так солнечным днем его невозможно смотреть, только пару раз на природу выбежал

Blackbird · #47

Tofiq62 писал(а): ↑
03 июл 2024, 09:24
Я даже не подозревал что в союзе выпускали сонечные панели таких размеров.Хотел бы у себя во дворе установить солнечную панель,но подумал что ощутимого эффекта не будет и отказался от этой затеи.

БСК-3 ту что на фото не видал видимо опытная какая то а вот БСК-3 что в виде раскладной папки делана на подоконнике лежит . Купил от ностальгии - в магазе году в 1987 была хотел но денег у рибенка не було

Vygandas писал(а): ↑
03 июл 2024, 09:38
Тут тоже похоже на фейк, элементы как в люксметре Ю116 , да и по краям они подрезанные. Монтаж тоже

В БСК-3 которая серийная такие же точно - подрезанные потому что там контакты выходют . Я долго гадал почему же круглые потом дошло - это из колбасы кристалла нарезано из которого микрухи делают .Видимо много в брак шло по чистоте поверхности и кто то рацуху толкнул . Типа не пропадать же овну давай ТНП запилим .

Vygandas писал(а): ↑
03 июл 2024, 09:58
Вообще то они и на 12 Вольт в начале были. Там какой то тоже замысловатый БП был, потом от него только 6 контактный разъем остался, который со временем вообще на провод поменяли

интерестно бы прочесть это что за БП там был от чего его питать где было был 12 вольт и 7 ампер

Vygandas · #48

Blackbird писал(а): ↑
03 июл 2024, 16:44
12 вольт и 7 ампер

Как всегда от прикурки. Или думаете она каких 7 Ампер не потянет ?

Еще помню этот питалник пару раз долго чинили, наверно на завод отправляли , потом я узнал что его заменили на просто сетевой. И потом как менял кинескоп увидел что пришлось поколхозить
Вот фото с 12 Вольтовым проводом

От сюда https://www.olx.ua/d/uk/obyavlenie/shil ... derIndex=3

Blackbird · #49

Vygandas писал(а): ↑
03 июл 2024, 17:19
Как всегда от прикурки. Или думаете она каких 7 Ампер не потянет ?
Еще помню этот питалник пару раз долго чинили, наверно на завод отправляли , потом я узнал что его заменили на просто сетевой.

Ну прикурка конечно 7 ампер потянет но риск засадить кумулятор большой это почти как фары включить у машины и так оставить . Мдя а насчет кобминированного БП в электронике с 25лк тоже был универсальный который и 12 и 220 кушать мог . Вот он с самого начала и до конца был основным непроходящим геморроем сколько они схему не меняли хоть там мощность сильно мельче была а шилялисы видимо играли с этим и проиграли и решили фиг с ней с автономностью зато от розетки нормально работает

Кстати опять же про БСК-3 то что на картинке может быть вообще не БСК - элементы там такие же но их заметно меньше потому что и габариты помельче и да нагуглил серийная БСК 3 это максимум 250мА 9вольт - какой такой Шилялис . Это радиоприемник максимум

Blackbird · #50

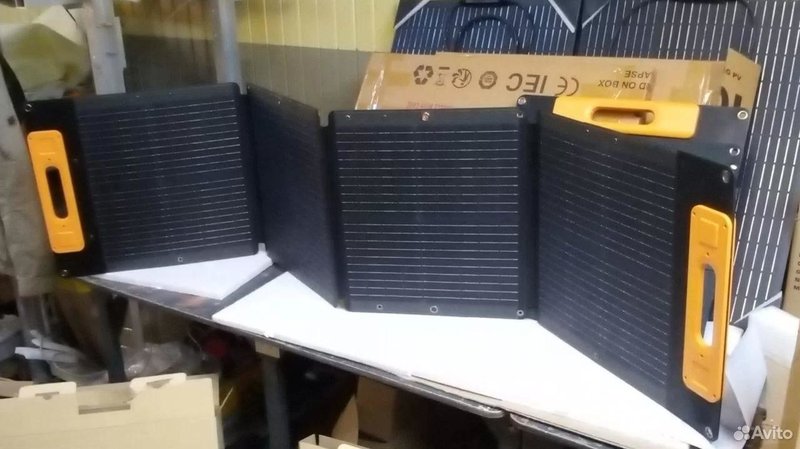

а вот фотка с авиты случайно попалась современная раскладная солнечная панель которая 100 ватт типа выдает при попутном ветре

только у нее почти два метра в длину и полметра в ширину .. Такая чисто теоретически могла на себе шилялис утянуть но до первой мелкой тучки
