Акбаев Ринат Сагитович

[Rinat]

Приобретение выходного дня. Магнитола "Grundig C2600".






Надпись на корпусе гласит , что изготовлен в Объединенном королевстве, Дата выпуска семидесятые прошлого столетия.
Внешне все в порядке, приемник работает. Проблемы с ЛПМ, наверное пассики. КБО не предусмотрено-задняя крышка
легко открывается целиком нажатием двух кнопок. Залезать в ЛПМ не хочется-страшно.

[Rinat]

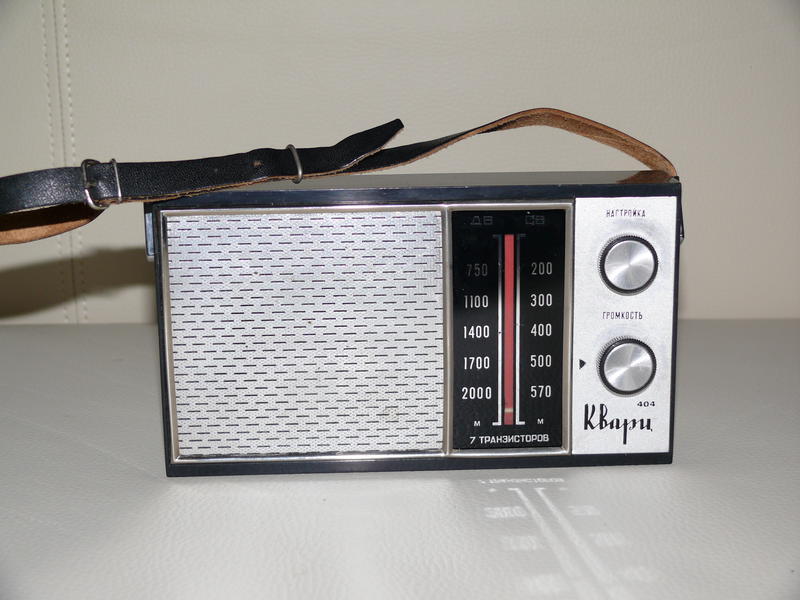

Прикупил на днях такой приемник - приемник Кварц 404 из первых выпусков.


Приемник 1973 года выпуска имеет несколько отличий от приемников, выпущенных позже.



Отличия:
Конструкция чехла. Крепление ремня переноски такая же как у Кварца 401. Ручки настройки и громкости. Решетка лицевой панели.
Шильдик на задней крышке. Цена 31 руб (последующие -28 руб). Печатная плата покрыта цапонлаком. Конструкция верньера.
Приемник еще не ремонтировал - у приемника неисправности по НЧ.

[Alexandr]

Ринат, поздравляю! Хорошая сохранность. Обычно попадаются со стертой панелью, фигово надписи держатся, а у Вас вполне прилично. А с потрохами Вы разберетесь, там нет проблем при комплектной плате. У нас уже наверное месяц на рынке продают два "Кварца-401". http://rw6ase.narod.ru/000/rprl_p1/kwarc401.html Один неплохо сохранился, но нет футляра и переднего шильдика, а у второго шкала битая (от постоянной переноски, когда он впервые появился, был целый). Я не заинтересовался, так как у меня уже есть.

[олимпиада80]

Ринат Сагитович, достойный экземпляр!
Думаю максимально закрытый чехол, в отличия от последующих и сохранил надписи на лицевой панели.
У меня есть 404 в позднем,открытом чехле. Надписи в хорошем состоянии, но это скорее исключение. Просто приемником почти не пользовались.

[Alexandr]

Да, на снимке хорошо видно, что протертости только в узком секторе вокруг ручек, а надписи защищены кожухом. Поэтому и сохранились. А чехол такой вижу впервые. Интересно, это ранний вариант или поздний. Т. е. это улучшение рационализаторами или ухудшение.

[Rinat]

Александр Григорьевич, Николай Юрьевич.
Спасибо.

Кварц 404, по данным rt20, выпускался c 1973 г. по 1982 г. Так что, это - ранний вариант приемника.
У меня есть несколько вариантов приемника, в т.ч. юбилейные. В последующих изменился чехол и
ремень стал составной частью чехла. То что ручки регулировок стали открытыми, по моему мнению,
стало причиной истиранию надписей и это - минус. Все остальные изменения видимо конструкторские доработки
и, конечно, рацпредложения, направленные на удешевление производства.

[Rinat]

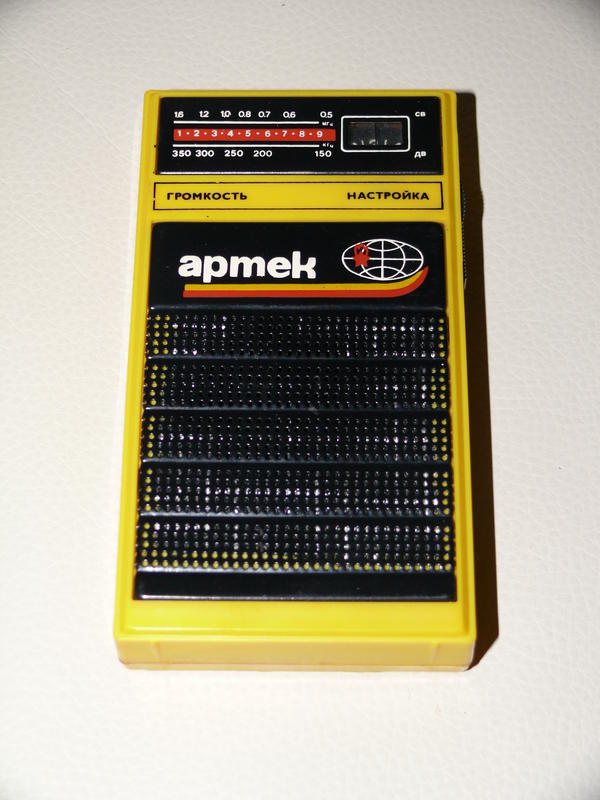

Пополнение коллекции. Детский радиоприемник "Артек". Прибыл из Крыма.






Приемник без документации. Нашел схему и описание на сайте. При внимательном рассмотрении обнаружил схемотехнические
ошибки по цепям питания каскадов усиления. Более того эти же цепи неправильно разведены на печатной плате и не совпадают
со схемой. Тем ни менее приемник работает. Неизвестно, как с параметрами, соответствуют технической документации или нет.

[игорь963]

Ринат Сагитович вы личные сообщения читали ?

[олимпиада80]

Пополнение коллекции. Детский радиоприемник "Артек". Прибыл из Крыма.

Чему я нисколько не удивлен.
Интересный малыш со смысловой нагрузкой.
Более чем уверен,что вручался в одноименном лагере особо достойным и гостям.
Не так давно,на заре моего собирательства,было много недорогих предложений этого радиоприемника.
Причем новых,в упаковке.А потом куда-то все пропало.

[Alexandr]

Rinat, поздравляю! Синхронные у нас обновки.
Николай, я не совсем понял, этот приемник был только подарочным или продавался свободно? Если подарочный, то отношение к нему сразу меняется.

[cool_igor]

Более чем уверен,что вручался в одноименном лагере особо достойным и гостям.

Думается, Вы ошибаетесь.
И на коробке, и на задней крышке имеется цена - 11 рублей. В паспорте также имеется фраза: "Розничная цена ___ руб."
Вывод - был в свободной продаже. На подарках цену не пишут.

[олимпиада80]

Конечно же продавался в розничной сети.
Я просто выразил предположение,что с таким названием он просто обязан был быть в качестве желанного сувенира Артековцам.
Но наверное очень категорично

[Rinat]

Ринат Сагитович вы личные сообщения читали ?

Игорь963..
Регулярно просматриваю личные сообщения. Но от Вас сообщений я не видел.

[игорь963]

Ринат Сагитович вы личные сообщения читали ?

Игорь963..
Регулярно просматриваю личные сообщения. Но от Вас сообщений я не видел.

Напишу сюда. Отдам радиоприемник "риф" под восстановление. У вас такого в коллекции вроде бы нет. Есть схема.

[Rinat]

игорь963
Радиоприемник РИФ у меня есть, даже 2 шт. А вот от схемы приемника я не откажусь.
Если несложно, пришлите пожалуйста скан схемы или фото.

[игорь963]

Как я понял у вас риф с укв , а это другой. Или у вас в наличии оба?

[Rinat]

У меня 2 шт. вот такой
http://rw6ase.narod.ru/000/rprl_p/rif.html
и еще один приемник РИФ УКВ.

[игорь963]

Схема радиоприемника "Риф" https://yadi.sk/d/Cu3TKqDaj8Xvt

[Rinat]

игорь963
Спасибо. Скачал.

[Rinat]

Урааааааа!!!!! Второй раз пройден 10000-й рубеж просмотров
Теперь уже наверное навсегда.

[Rinat]

Давно не был на сайте. Вот решил показать то , что подготовил давно.
Приобрел как-то у уважаемого Сухи такой приемничек


Приемник с небольшими недостатками: нет ручки переноски, отсутствует шильдик на лицевой панели. Но самое главное-
шкала приемника покрыта трещинами. Такое я видел и у приемника на сайте rt20.


Трещины видимо возникали из за нарушения технологии и появлялись со временем при эксплуатации.
Решил сошлифовать наждачной бумагой, но они оказались глубокими и пришлось скоблить.


В итоге после шлифовки и полировки получилось вот что


Попытаюсь выложить фото в стиле Олимпиады 80. Да не осудит меня он за отсутствие таких фолиантов как у него.



Ручка переноски от приемника Росссия- родную ручку найти не представляется возможным. Шильдик со временем найдется.
Думал приспособить шильдик от России 301, но потом передумал.

[олимпиада80]

Замечательно получилось,Ринат Сагитович.
Рад,что появился столь нечастый приемник.

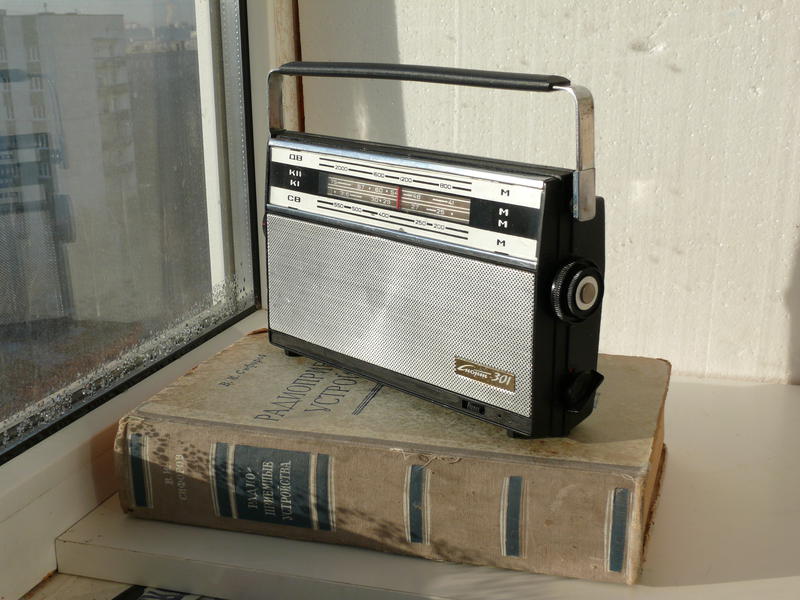

И фото на фолианте в тему

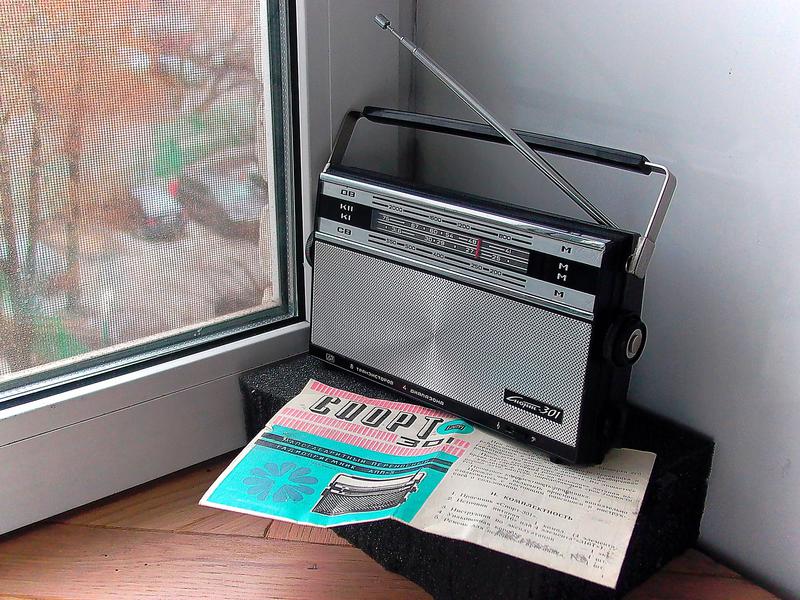

Ну и мой

[Rinat]

Олимпиада80
Спасибо.

[Rinat]

Это мое летнее приобретение. Приемник прибыл из Крыма.


Приемник выпуска 1993 года. Производство Светловодского радиозавода.
Особенностью данного приемника является то, что собран на элементах поверхностного монтажа.
Недостаток приемника - основным элементом приемника является микросборка КХА058.
Микросборку трудно найти, от чего страдает ремонтопригодность.




Применение cmd элементов позволило уменьшить толщину приемника, что видно на фотографиях.
Приемник занял достойное место в коллекции.

[RomanSavel]

Приветствую!

Да уж, весьма любопытный приемник.
А микросхемку, похоже, к моменту его выпуска только-только начали выпускать, а потом производство быстро было свернуто.
Но, в принципе, это не столь далекие времена.
Думаю, со временем, запчасти наскребутся по сусекам.

С уважением, Роман

[Rinat]

Мое приобретение начала декабря.
Мечтал найти давно и вот улыбнулась удача - первый радиоприемник Каменск-Уральского радиозавода - Нейва.
Выпуск по деталям 1965 года.


Приемник хорошо эксплуатировался. Пришлось долго шаманить над корпусом - клеил трещины корпуса,
шлифовал и полировал. До конца устранить все недостатки не удалось.



Приемник при включении подает признаки жизни на обоих диапазонах. Огорчают трещина решетки на лицевой панели и отслоение
металлизации обрамления шкалы. Но я радуюсь и такому экземпляру в своей коллекции. Может со временем удастся найти более
презентабельный экземпляр - не будем терять надежду.

[Alexandr]

Rinat, поздравляю с прекрасной обновкой!

[Rinat]

Alexandr
Спасибо.
В коллекции много приемников Каменск-Уральского завода. Однажды
выписал даже прямо с завода целый ряд последних приемников.
Будет время - покажу.

[олимпиада80]

Приветствую,Ринат Сагитович.
Достойное приобритение
Еще попадаются в хорошем состоянии, видимо тираж был большой.

[RomanSavel]

Доброго времени суток!

Alexandr
Однажды
выписал даже прямо с завода целый ряд последних приемников.
Будет время - покажу.

Ринат Сагитович, было бы очень интересно услышать эту историю и посмотреть фотки приемничков

С уважением, Роман

[Yarik]

Ренат Сагитович,очень интересная и познавательная у вас коллекция!

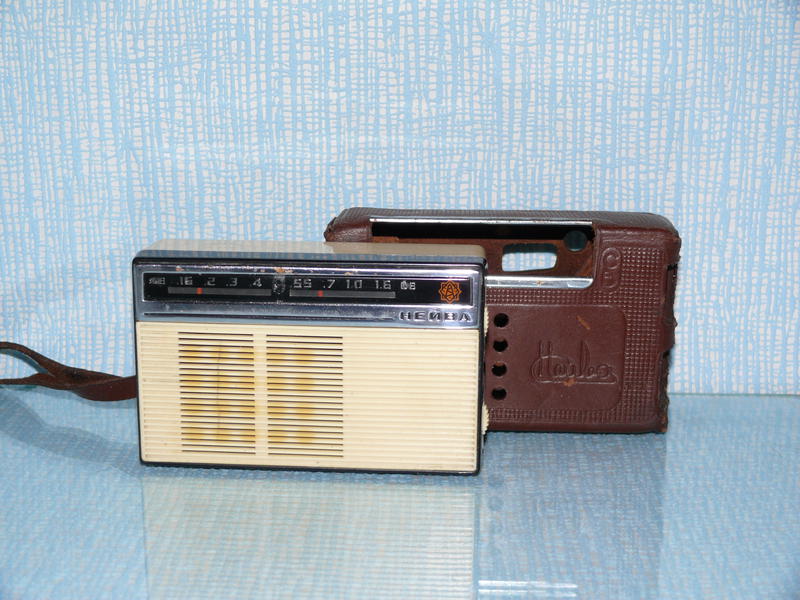

Не знал , что в приемнике Нейва две стрелки на одной нити.
Такая конструкция настройки на 4 диапазона есть в магнитоле Филлипс,можно посмотреть у меня на 20-й странице.
А Нейву вы хорошо довели до кондиции,красиво смотрится.

[Alexandr]

Яков, это довольно часто встречающийся вид шкалы. У меня есть пару импортных с отдельными шкалами.

[Rinat]

Привел в порядок один из редких приемников семейства - радиоприемник "Кварц 403".
У приемника была сломана шкала, надписи на шильдике стерты, сломана магнитная антенна,
расшатался ведущий шкив верньера и много еще неисправностей. Ферритовый стержень магнитной
антенны заменил. В шкив вставил кусок медной трубки. Шкалу использовал от приемника "Кварц 401".
Провел профилактические мероприятия по корпусу. Методом ЛУТ восстановил шильдик. При включении шипит.
Вот что мы имеем на данный момент:




И напоследок, поздравляю всех коллег по интересу с наступающим Новым годом. Желаю всем новых долгожданных находок,
исполнению всех желаний.

[Alexandr]

Rinat, поздравляю! Отличное пополнение! Главное, что в комплекте. Видел такие, но без кожушка. У самого такого пока нет.
С наступающим!

[Rinat]

Alexandr
Спасибо. С наступающим!

[Alexandr]

Rinat, было бы неплохо отправить Валерию Григорьевичу крупные снимки "Кварца-403" для музея. Там таких фотографий нет.

[олимпиада80]

Прекрасный Кварц, Ринат Сагитович.
Моя любимая линейка приемников.
Только они сейчас совсем перестали встречаться.

[Ирина]

Добренького утречка Ринат Сагитович.
Шустро Вы Кварц привели в порядок.
Давно хочу спросить по БЭТОвским приемникам.

Что за переходная модель слево? Отверстия под ручки фн присутствуют в двух местах. Какая там плата/ы?
№03982298




Кстати, инструкцией по ремонту Меркурий-210 не располагаете?


И еще, грустная новость. Умер год назад Хабиров Н.Т. Тромб

[Rinat]

...Моя любимая линейка приемников....

Кыштымским радиозаводом, по моим данным, выпущено 29 версий радиоприемников "Кварц ХХХ".
Из них у меня в наличии всего 18 шт. Остальные еще предстоит найти.

[Rinat]

...Шустро Вы Кварц привели в порядок...

Работы по приемнику были проделаны давно. Оставалось найти только шкалу.
И она в воскресенье нашлась так, что оставалось только установить на место.

...Давно хочу спросить по БЭТОвским приемникам...

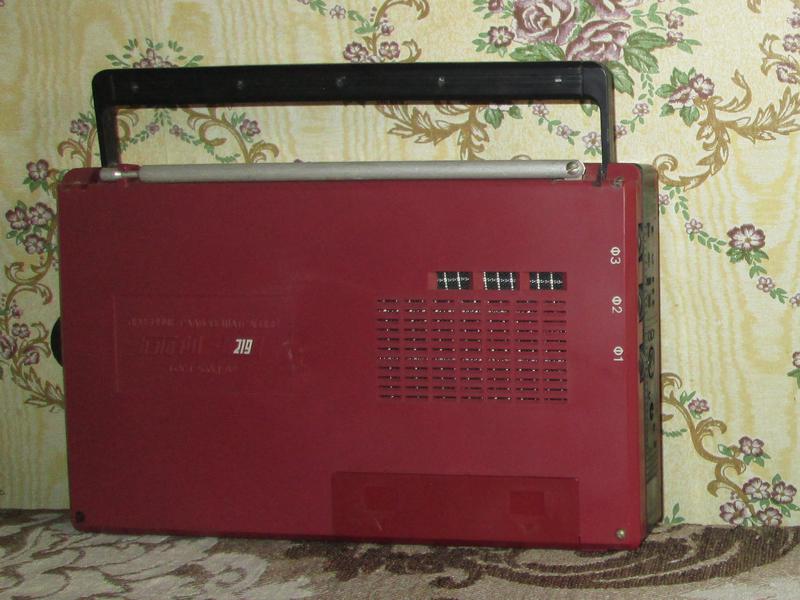

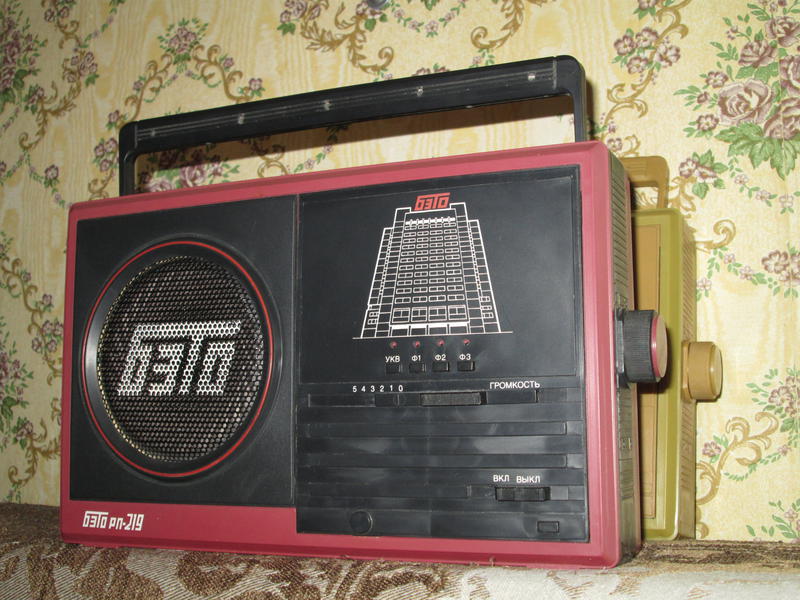

На снимках действительно переходная модель БЭТО РП 219. Оснастка для изготовления задней крышки была изготовлена
раньше по срокам, чем были разработаны платы приемника ( их 2 шт как известно ). Поэтому использовали одну плату приемника
Меркурий РП 212 ( БЭТО РП 212 ). При этом дорабатывалась как сама плата (для установки резисторов фиксированной настройки)
так и задняя крышка ( фрезеровали крышки для вывода ручек фиксированной настройки сбоку).


Инструкции по ремонту Меркурий РП 210 у меня к сожалению нет.

[Rinat]

Посмотрел с удовольствием как уважаемый Gegemon ремонтирует корпус радиоконструктора "Юность"
и решил выложить фотографии своего радиоприемника. Корпус не ремонтировал. Пришлось повозиться с платой.
Заменил некоторые детали, заново перемотал магнитную антенну, заизолировал электролиты и вот:





В наличии еще один приемник "Юность", но ждет своей очереди на ремонт. Не хватает задней крышки. Gegemon говорит,
что задник сложно найти, но я надеюсь, со временем найдется.

[Rinat]

Этот сувенирный радиоприемник - Меридиан-Ф - подарил Билоконь Юрий Иванович -
известный коллекционер из Украины. Приемник выпуска 1995 года, предназначен для приема УКВ
диапазона 65-74 МГц. Построен на базе м\с КХА060. Выпускался Киевским заводом "Радиоприбор"
ПО им. С.П.Королева. Партия небольшая - примерно 200 шт. Особенность приемника- для настройки
по диапазону применен ферровариометр.

[gegemon]

Пришлось повозиться с платой.
Заменил некоторые детали, заново перемотал магнитную антенну, заизолировал электролиты и вот:

Смотрю,Вы пистоны поставили на плату. Как Вам работа приёмника? Возбуждений нет?

[Rinat]

Смотрю,Вы пистоны поставили на плату. Как Вам работа приёмника? Возбуждений нет?

Приемник возбуждается на сильном сигнале. Заниматься этой проблемой не стал, так как станций
в этом диапазоне все равно у нас нет. Тем более нет желания резать печатные дорожки и
устанавливать дополнительные элементы. Ясно, что печатная плата не проработана также,
как и схема приемника. Оставлю в таком виде в качестве экспоната.
Пистоны устанавливаю иногда, когда появляется желание.

[Rinat]

За три дня изготовил приемник УКВ в корпусе Юность КП101.

Все нюансы изготовления можно посмотреть здесь:
http://rt20.mybb2.ru/viewtopic.php?f=1& ... 6#p1782206

[олимпиада80]

Неплохо получилась Юность.
И Меридиан такой впервые вижу.

[Rinat]

Что-то в последнее время меня тянет повозиться с детскими конструкторами - ностальгия наверное.

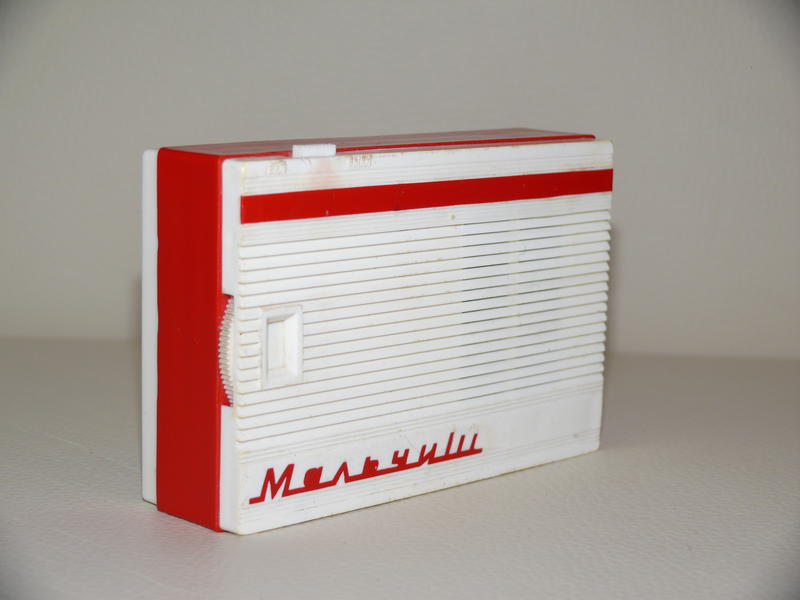

Приобрел как-то конструктор "Мальчиш" с объемным монтажом без КПЕ и кронштейна к нему, без магнитной антенны.
Монтаж на картонке выполнен неумелыми руками, наверное детскими. Решил привести приемник в порядок.
Попросил у знакомого молодого коллекционера его приемник в качестве образца для изготовления кронштейна КПЕ.
Приемник оказался первых выпусков без окошка для шкалы.


Процесс изготовления кронштейна в следующих снимках. В качестве КПЕ применил КПК.



Плату приемника разобрал полностью. В отверстия вставил пистоны. При проверке оказалось оборваны выводы согласующего
трансформатора, пришлось перематывать. Заменил некоторые транзисторы и и собрал приемник заново. Намотал катушку МА ДВ
диапазона.


При включении приемник зашумел, местами и возбуждался. Дальше возиться не стал - все равно ДВ диапазон пуст.
Пусть таким и остается в качестве экспоната коллекции.

[Rinat]

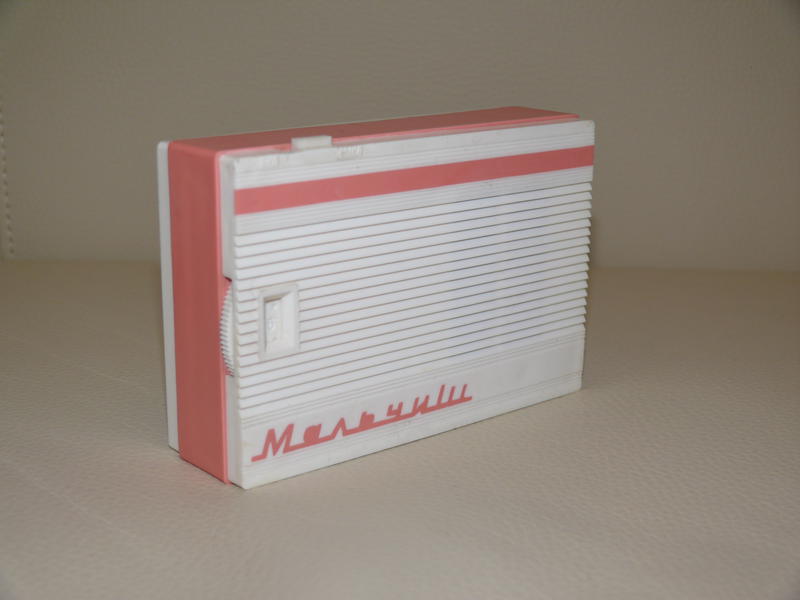

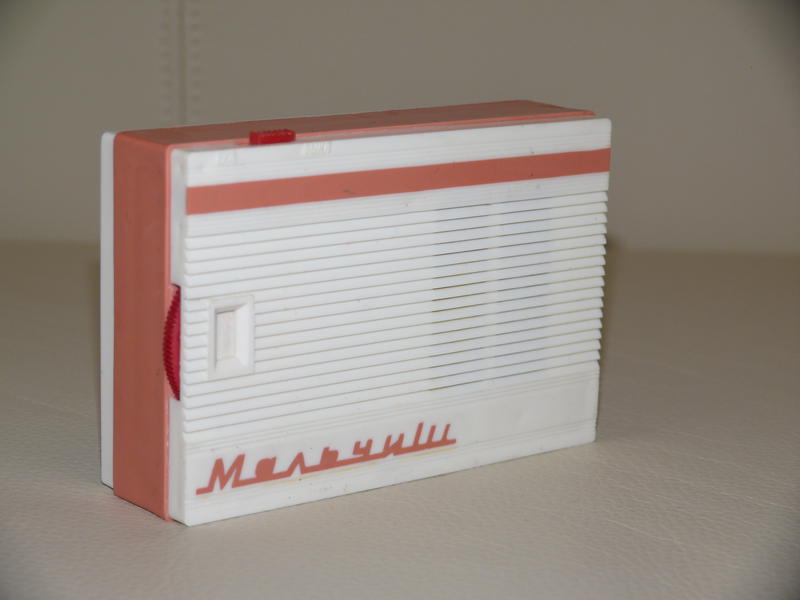

Продолжаю тему предыдущего поста. Приобрел еще три корпуса "Мальчиша", за что большое спасибо
Кузьмину Николаю Михайловичу (Kuzmin ). Один из корпусов, по моей просьбе, был укомплектован КПЕ
с кронштейном, картонной платой версии 1985 года и динамиком. Сразу приступил к сборке этого варианта.
Вставлять пистоны в отверстия не стал, так как отверстий очень много. Хорошо, что плата не содержит
моточных изделий (трансформаторов).


Магнитную антенну в этот раз намотал для СВ диапазона. При включении приемник заработал сразу, даже поймал одну станцию.


На сайте я видел, что изготавливают печатные платы для этой версии. Поэтому тоже решил изготовить - вот:

Если кому интересно, то в формате SpL можно скопировать здесь https://yadi.sk/d/jCQJKJ--ounh5.

Так как в комплекте не было КПЕ с кронштейном, пришлось снова изготавливать

Набил печатную плату, намотал магнитную антенну и собрал приемник. Снова без каких либо проблем приемник заработал.





В заключении хочу сказать: я не сторонник коллекционирования коробочных вариантов конструктора, раз он предназначен
для сборки, то должен быть собран и должен работать, что говорит о ваших очумелых руках, а не о пальцах веером.

[vic07]

Rinat Держатель для Кроны и КПЕ полностью новый изготовили? Очень хорошо получилось. Контакты выключателя из чего сделали?

[vic07]

Rinat @Магнитную антенну в этот раз намотал для СВ диапазона.@ сколько витков катушки сделали?
