gluk · #351

K_Oleg · #352

gluk писал(а):

Спасибо

Yarik · #353

Красивый получился проигрыватель!

Уважаю умелые руки самодельщиков.

K_Oleg · #354

Yarik писал(а):Уважаю умелые руки самодельщиков.

K_Oleg · #355

Вертушка на базе G602 запущена в работу.
[youtube][/youtube]

bykowina · #356

Не ну надо так уметь. Не только сделать на отлично но еще и рассказать об этом вкусно вкусно.
От вертушки вааще восторг восторг!!!

Великолепно!!!

Gonchar · #357

Олег, а видео нет!?

#358

Gonchar писал(а):Олег, а видео нет!?

... удалено пользователем...

K_Oleg · #359

Господа! Тише, тише. Просто мне пришли несколько предупреждений за нарушение авторских прав (бред полный). Видите ли стоял винил Бони-М, и это кому-то не понравилось. Уроды.

K_Oleg · #360

Сейчас на эту вертушку решил приспособить крышку от Эстония-009. Фото выложу как сделаю.

Слепой Пью · #361

K_Oleg писал(а):Просто мне пришли несколько предупреждений за нарушение авторских прав

Хм... а можно поподробнее. Что, от кого? Насколько я понял - "ваша труба" засекла некое имя или музыку (видимо автоматически, робот) и предлагает автору - удалить. Да?
И еще - так проект закончен (кроме крышки)? демпферы так и остались, не "загущались"? Панелька обзавелась надписями?
Оч хотелось бы увидеть!
Спасибо.

K_Oleg · #362

Символы еще не делал. Надо нарисовать в фронтдизайнере и отдать на сублимационную печать в типографию. Касательно крышки - использовал от Эстонии-009. Пришлось немного её модернизировать. По высоте уменьшил примерно на 2 см. Петли использовал тоже от этой же Эстонии. Только пришлось их расшплинтовать и перевернуть половинки петель, т.к. в Эстонии они крепились как бы назад где у Эстонии блок питания. А у меня - вперед на верхней панели в сторону диска. Фото не делаю, т.к. надо крепить петли. Для этого в задней стенке сверху где буртик, надо вырезать аккуратно пазы, в которые будет назад за габарит задней стенки выходить узел соединения полупетель. Как сделаю крышку - сразу выложу. Касательно жидкости в ножках - остановился на глицерине. Работает устойчиво, не сравнить с Вегой или Арктуром. По дому можно не просто ходить, но даже и прыгать.

Слепой Пью писал(а): "ваша труба" засекла некое имя или музыку

Похоже, что робот на музыку. В названии ролика ни слова про Бони-М и название песни.
Также сейчас пришли предупреждения, где демонстрируется ЦМУ Радуга-3. Там ЦМУ подключена к Бригу. А на вход брига подключен спутниковый тюнер. Вот при демонстрации работы Радуги на LED гирлянду как раз было вещание Dire Straits и, кажется Поль Мориа. Распознал робот не только исполнителя, но и название песен. Бред конечно полный.

ROCK · #363

K_Oleg писал(а):Бред конечно полный.

в следующий раз ставь Аркашу Северного...

K_Oleg · #364

ROCK писал(а):
K_Oleg писал(а):Бред конечно полный.
в следующий раз ставь Аркашу Северного...

Александр, согласен. Там, где Каравелла демонстрируется, играет Ялла. И всем по барабану.

K_Oleg · #365

Смонтировал крышку как описывал чуть выше.

bykowina · #366

K_Oleg писал(а):Распознал робот не только исполнителя, но и название песен. Бред конечно полный.

От этих роботов иногда и польза бывает.
Сам частенько пользуюсь программой Shazam, играет знакомая мелодия а кто исполняет не знаю. Запускаешь прогу на смартфоне, пару минут и готов ответ, песня, альбом, год. Все хорошо, вот только за пивом не бегает.

А вертушка отменная получилась.

У меня сейчас японская балалайка Акай 201, но хочу поменять, Вега 106 есть, но подвес стола на пружинах меня убивает. Надо будет переделать, так она довольно неплохая.

K_Oleg · #367

bykowina писал(а):А вертушка отменная получилась.

Сам не ожидал

bykowina писал(а):но подвес стола на пружинах меня убивает

И это тоже послужило причиной взяться за работу.

bykowina · #368

Вопрос.

K_Oleg писал(а): Касательно жидкости в ножках - остановился на глицерине. Работает устойчиво, не сравнить с Вегой или Арктуром. По дому можно не просто ходить, но даже и прыгать.

Не расскажете по подробнее о конструкции.

K_Oleg · #369

Выкладывал на другом форуме. Тут сейчас дублирую. За основу были взяты родные пружины и вставки под них. Остальные части - пробка из под водки "мягков серебряная"

alfspb · #370

K_Oleg писал(а):Смонтировал крышку как описывал чуть выше

Но можно немного "дёгтя", я понимаю, что сложно, но: наличие самой ступеньки от стола к панели управления, и её отделка (торцы боковые торчат, как и под панелью)

Или в живую не так заметно?

K_Oleg · #371

Сначала не хотел верхнюю планку на стол делать из дерева. Предполагал, что будет П-образная алюминиевая вставка. Но у коллег с форума появилось предложение - выступ по периметру стола должен быть как бы завершен. Вот пришлось на фрезере вытачивать из дубовой рейки накладку (уголок) с толщиной древесины 2 мм. Можно было бы снять с переднего торца стола немного. Но тогда пришлось бы разбирать всю конструкция. Возможно так и сделаю. А может и попробую, как задумал сперва - П-образную алюминиевую вставку. Эта часть мне тоже не нравится. "Криво" как-то. Касательно торцов ниже панели, то это просто эффект вспышки и разности структуры древесины в торце. В живую эта часть нормально смотрится.

porock · #372

Олег, круто!

K_Oleg · #373

porock писал(а):Олег, круто!

Тимур, приветствую. Спасибо. Кстати - морилку нашел? А то я там написал где взять

porock · #374

Морилку нашел на Больших, причем, в разведенном виде и в порошке.
Дешево и сердито

Кстати шпон пришел. Пока не распаковывал...

K_Oleg · #375

porock писал(а):Морилку нашел на Больших, причем, в разведенном виде и в порошке.
Дешево и сердито
Кстати шпон пришел. Пока не распаковывал...

В лс написал

K_Oleg · #376

Еще одна пара 25АС-309 попала ко мне. Состояние убитых. Год выпуска 1985 (судя по деталям). Корпус не полированный. Прежние хозяева к ним тоже "руки" приложили. В одной колонке удалили кроссовер, колпак головки СЧ, и соединили все три динамика параллельно. Сверху на шпоновом покрытии несмываемым маркером написали "колонко" и "табуретко". Решение - радикальная переделка. Расположение СЧ и ВЧ головок левой и правой колонок решил выполнить симметрично.

K_Oleg · #377

Попробовал без фазоинвертора. Не понравилось. Низов ваще нет. Буду ставить фазоинвертор.

Gonchar · #378

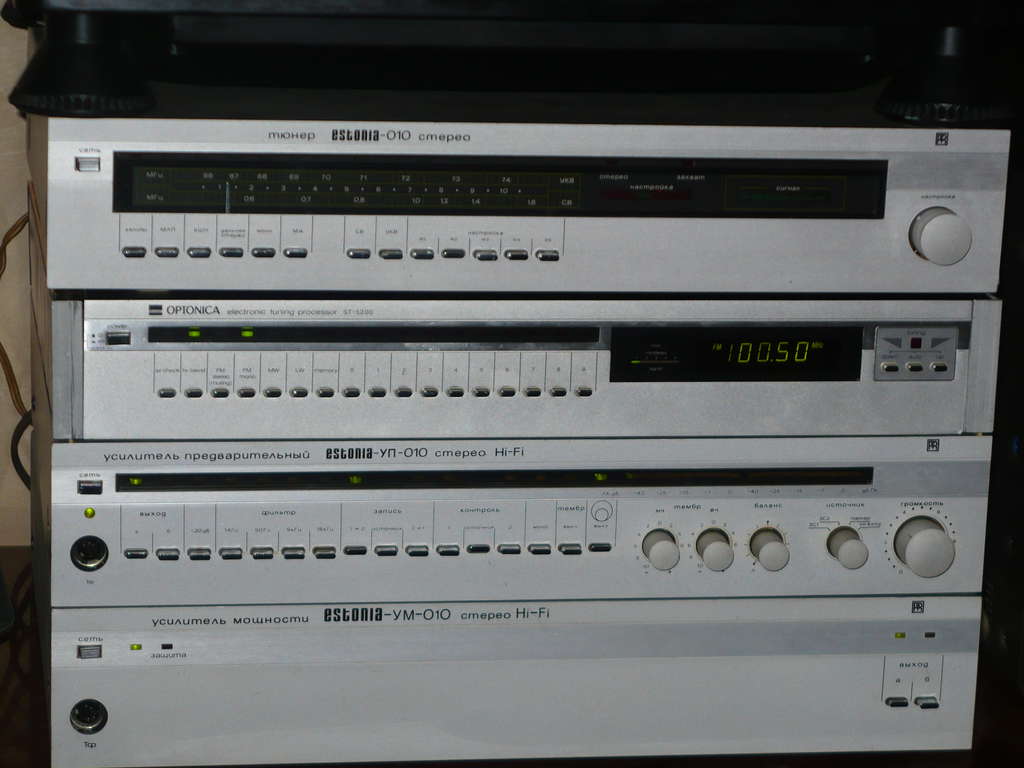

Вот нашёл, как у меня Оптоника стояла в стойке с Эстонией:

Боковины , правда, здесь не прикручены, а просто стоят рядом.

K_Oleg · #379

Gonchar писал(а):Боковины , правда, здесь не прикручены, а просто стоят рядом.

Хорошая идея

K_Oleg · #380

"Глубокая модернизация" 25АС-309 можно считать завершена

Фильтры собраны по схеме HZK-12031, но с пересчитанными элементами.

K_Oleg · #381

Достался от Алексея в приличном состоянии корпус от Одиссея-010-го с предом, корректором и трансформатором. УМ и плата стабилизатора отсутствуют. Остались только теплоотводы. Смотрел на него и решил собрать УМ на STK4048 с питанием напрямую от банок. А остальную часть через стабилизатор на LM317 и LM337. Блок защиты на µPC1237HA. И вот что получилось:

Ну и корпус пыльнуть черным полу матовым....

алексей1984 · #382

Kirillius · #383

"Глубокая модернизация" 25АС-309 можно считать завершена
Фильтры собраны по схеме HZK-12031, но с пересчитанными элементами.

Даа, круто!__ подход основательный!

K_Oleg · #384

Регулятор громкости с распределенной частотной коррекцией.

Осталось пристроить к "трещетке" на общую ось.

K_Oleg · #385

Встроил этот регулятор громкости в Одиссей-010 http://rt20.mybb2.ru/viewtopic.php?f=22 ... 0#p1662620

K_Oleg · #386

Поступили два пациента - ВЭФ-202 и Ленинград-010
Начал с ВЭФ. Судя по деталям - 1976 год. Фото до:

Фото после разборки, бани, сборки корпуса

Шкалу поставил с донорского корпуса (лежал в загашнике коричневый корпус). Донорская мне больше нравится.
Ну и динамик надо поприличнее поставить. Похоже предыдущему владельцу вколхозили сетевой блок питания, а родной динамик позаимствовали в качестве компенсации за колхоз.

K_Oleg · #387

ВЭФ-202 готов. Заодно и донорский корпус (коричневый) отмыл.

K_Oleg · #388

Подогнал тюнер "Optonica" под размер Э-010. Приколхозил щеки и в торец деревяшек алюминиевые накладки.

K_Oleg · #389

Радиотехника-001 после восстановления

kloss · #390

Настоящему Мастеру - респект!

K_Oleg · #391

Спасибо

K_Oleg · #392

Пополнение

K_Oleg · #393

Айдас. Сосед по гаражу попросил запустить. Судя по деталям год выпуска 1967

После небольшой баньки

Видео

K_Oleg · #394

Заехал сегодня в одну из компаний, которая работает на рынке ПНР, ремонта и продажи судового РНО (одни из представителей компании TRANSAS СПб). Пригласили на чашку кофе. И..... маленький ШОК! Радио-сувенир в стиле ретро.

Говорю: хочу такой

! Не подарили

Yarik · #395

Оригинально,красота!

Тоже хочу такой!

K_Oleg · #396

Давно не захаживал. Пропадал на проекте. Теперь осталось немного и времени прибавится. Два видео нашей работы
[video][/video]
и
[video][/video]
Моя работа - организация морской транспортировки и перевозки.

K_Oleg · #397

Замутил очередной самопал

Flying · #398

K_Oleg
"Этажерка" - УМ? (Что-то знакомое). Если да, то почему они не у выходных разъемов?

Впечатлен Вашей работой на видео выше.

K_Oleg · #399

Flying писал(а):(Что-то знакомое)

Зуевский с многопетлевой. Уже всё подключил и проверил. Полет нормальный.

Теперь в процессе сборки две платы так сказать на фронт-панель. С индикацией (вкл. индикатор выходной мощн.) и кнопочками.
Выглядеть морда будет так:

или так:

Flying · #400

K_Oleg
Я бы первый вариант лицевой панели выбрал, только кнопочки - либо в виде тонких полосок, либо круглые. И еще поменял бы местами ручки так:
Громкость...баланс...бас...высокие (ручка громкости - чуть бОльшего диаметра)
Эргономика...
