На мой взгляд, часто используемые кнопки удобнее располагать в верхней части пульта, чтобы можно было пользоваться им, уверенно держа в одной руке.
На рисунке не весь пульт, а только наклейка. Пульт еще продолжается вниз (там батарейки), поэтому держа пульт в одной руке, дотянуться до верхних рядов кнопок довольно трудно.
при смене скорости и направления ленты нет паузы для стабилизации оборотов ВВ
Опять взялся за старое. Нашел и устранил причину этого дефекта. DD20.3 пошла на свалку. Станешь щупом прибора на 10 вывод - задержка работает, а стоит убрать - опять нет задержки при переключении направления.
Время задержки имхо великовато, хотя стоит все как по схеме: 2.2 мкФ ...
наверняка держали в руке и прикидывали движение пальца.
Этот пульт в оригинале управлял видеодвойкой, основные кнопки управления ЛПМ видеомагнитофона были в ряду 4 и 5, считая от нижнего. Эти ряды удобней всего нажимать. Но из-за неработающих кнопок (что явилось очень неприятным сюрпризом) ряд 5 получается неполным, поэтому сделал там цифровое поле, а кнопки управления ЛПМ сделал ниже. Нижние ряды нажимать чуть менее удобно, но в целом вся задействованная область пульта хорошо доступна. А вверху будут всякие редко используемые функции. Хотя это распределение кнопок пока лишь предварительное.
Мне достался Олимп-004 с такой платой
и конечно после промывки он лучше не стал: коррозия деталей, дорожек ужасная. И я в раздумье: покупать б/у или же собрать новую (может кто поделиться готовой или чертежом для заказа)?
Остальные платы в нормальном состоянии. Боковые движки клином стоят, но подшипники уже заказаны - переберу, не проблема.
Прошу совет. Пару лет назад надел новые резинки на обводные ролики. Сейчас заметил , что они начали трескаться. Приобрести их -был тот ещё квест. А теперь это стало невозможным. Чем бы таким их обработать , чтобы оттянуть их конец ? Спасибо.
Только хотел кинуть ссылку на Али. Я брал в Шансе, натянул на ролики, они и вкривь и вкось крутят, после шлифовки резины в токарном всё стало как надо! Если ставить круглые в сечении кольца, то я бы слегка щлифанул поверхность колец, ближе к плоской.
Мне достался Олимп-004 с такой платой
и конечно после промывки он лучше не стал: коррозия деталей, дорожек ужасная. И я в раздумье: покупать б/у или же собрать новую (может кто поделиться готовой или чертежом для заказа)?
Остальные платы в нормальном состоянии. Боковые движки клином стоят, но подшипники уже заказаны - переберу, не проблема.
Всем привет! Такой вопрос.
Как ведёт себя Олимп 005С (НЕ С1) если у него отсутствует узел автостопа? Вот вообще его нет, провода висят в воздухе.
Есть такой аппарат, управление толком не работает. Электролиты заменены все, питания в норме, ряд логических микросхем тоже заменен. Всё пока безуспешно.
Подозрение на 1906, но вначале хотелось бы узнать влияние отсутствующего узла автостопа на поведение магнитофона.
Как ведёт себя Олимп 005С (НЕ С1) если у него отсутствует узел автостопа? Вот вообще его нет, провода висят в воздухе.
Ниииизя !
Что нет фоторезистора это фигня , а вот что светодиода то плохо, так как он подключен через узел ДДН и светодиод оптопары, автоматика будет глючить , минимум срабатывать автостоп через несколько секунд ... уже толком не помню. Луче подключите любой ИК светодиод, чтоб не перегрузить оптопару ДДН
Чтоб это обойти просто замкнуть провода светодиода ДО - появится питание на светодиоде оптрона в ДДН (ток возрастёт незначительно/неопасно)) - должен заработать, если всё остальное исправно

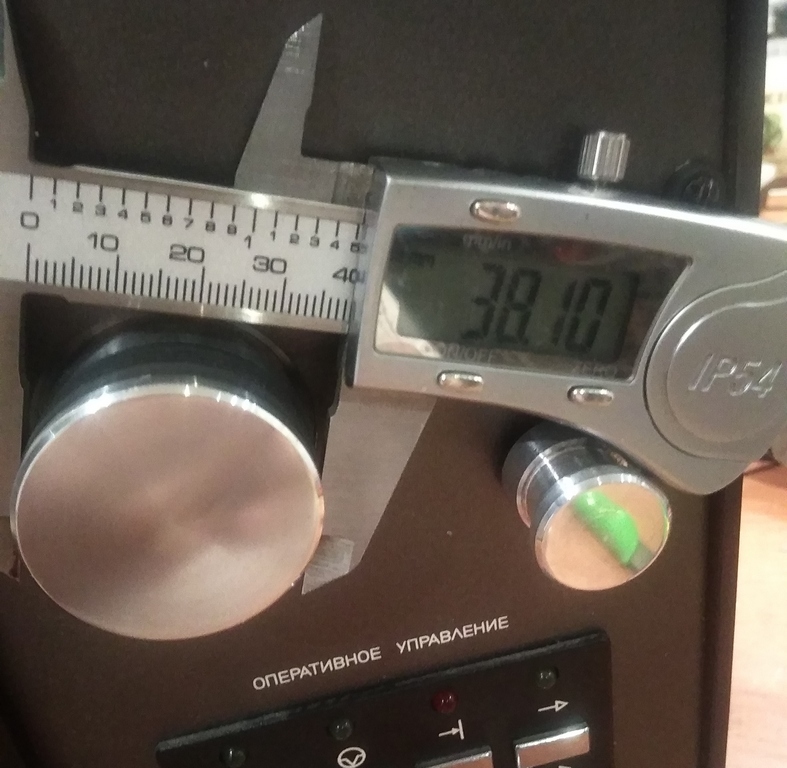

Ну какой же квест, я вот как-то же купил эти резинки в прошлом году из Кирова и протащил через железный занавес отсутствия почтового и финансового сообщения (вместе с десятком ИК1906).
Правда, они там левой ногой вечно пьяного резинолитейщика, покурившего конопли, в литейных формах, изготовленных солевым наркоманом, деланы. Ужасная геометрия, очень мало относящаяся к Олимпу.
Но как заготовка для обтачивания и шлифовки - более-менее пригодны.
Разве что ширину вот уже никак не увеличить до нужных 10мм, но дорожки бегут ровно, если поджать резинку к одному краю.
По итогу эпопеи цена на них выросла в геометрической прогрессии, конечно, но распродал всё, что привёз, себе оставил совсем немного на ремонты.

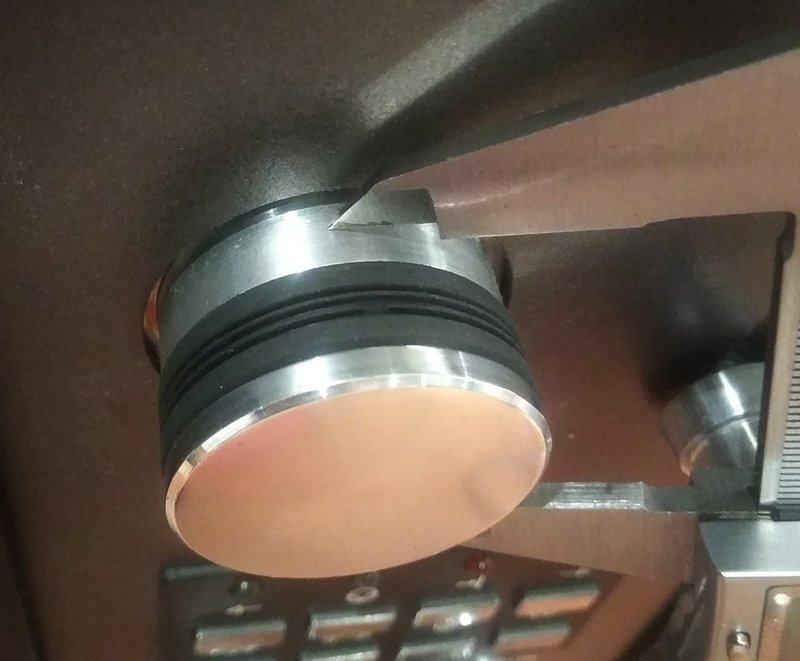

Вот такая геометрия после всех плясок. В начале видео - режим перемотки, а не стоп.
Чтоб это обойти просто замкнуть провода светодиода ДО - появится питание на светодиоде оптрона в ДДН (ток возрастёт незначительно/неопасно)) - должен заработать, если всё остальное исправно
Благодарю,друзья ( в том числе и не просто на словах ).
Теперь надо разобраться какие из проводов шли на светодиод и полярность.
Буду смотреть схему.
Теперь надо разобраться какие из проводов шли на светодиод и полярность.
Буду смотреть схему.
Элементарно !
Скомпилированная схема подключения. Провода на светодиод чаще всего длиннее , и если сохранились кембрики с номерами все вообще шикарно. А так основное что катод светодиода это масса, с другими наверно разберетесь
Элементарно !
Скомпилированная схема подключения. Провода на светодиод чаще всего длиннее , и если сохранились кембрики с номерами все вообще шикарно. А так основное что катод светодиода это масса, с другими наверно разберетесь
Благодарю! У меня была схема, я уже разобрался. Также можно временно напаять с/диод прямо на 1 пин ДДН (6 масса).
Пока руки не дошли и временно оказался далеко от магнитофона, поэтому про 5 или 6 проводное подключение ДДН сказать не могу.
На этом экземпляре ещё интересная фишка - отличаются два напряжения на ИСМ и, следовательно разводка платы (даже идёт отдельная дорожка на 4 пин разъёма -22В, а 15 пин соединён с 14 +22В).
В итоге, на плату записи-воспроизведения, а конкретно ту часть платы, которая насколько я понял по схеме, связана с переключателем скорости (физически переключатель находится на этой плате) поступает не плюс/минус 13 вольт, а плюс/минус 20-22. По схеме далее там стабилизатор на 817-816 транзисторах. Как реализована эта часть в моём экземпляре пока не разбирался, пишу просто в качестве факта - напряжения иные и это не дефект ИСМ, а так задумано.
и плата управления там есть, но пока еще в проекте и без прошивки.
Прошивка для нового БУ Олимп-005 еще не готова. Слишком сложный для меня проект, поэтому работа идет крайне медленно. Как раз сейчас пишу поддержку для пульта ДУ, фото которого недавно показывал. Копаюсь уже неделю, но пульт не работает. Всего-то надо перенести декодер c AVR на STM32. Но из-за дикой сложности STM32 ничего не получается. Чтобы просто запрограммировать таймер, уходит день (в AVR это делается за 10 минут). Чтобы задействовать внешние прерывания - еще день, и в итоге еще не работает. Не знаю, какие надо иметь мозги, чтобы использовать STM32.
Liv, вас никто не торопит, делайте то, что задумали. Интересен сам результат, а не сроки готовности. Там человек тоже пытается сделать свое управление для замены в олимп 005с, но он задумал сделать это на ATmega.
Там если выше по каталогу подняться, там есть и другие платы на олимп 005с и не только на него, инфа разная ...
Не увидел никаких признаков, что кто-то делает прошивку для ATmega. Какая-то схема управления на ATmega для 005 есть, но это лишь компиляция из кусков моей схемы для 004.
Пользуясь случаем ,спрошу. Аппарат , который я когда-то приобрел , был в сильно запущенном состоянии. Плата формирователя импульсов на счетчик была расковыряна вхлам. Я , конечно , все восстановил . Суть вопроса вот в чем. Смотрел ролик на ютубе .Там чел. устанавливал такую плату , но новодел , собранную на современной базе. Возможно где-то есть документация ?
Себе "в комплект" к 77-му Акаю купил такой, внешне понравился, рабочий, но коды не считывал ещё
Надо им в сидюк сони потыкать, кстати, может совпадает.
Смотрел ролик на ютубе .Там чел. устанавливал такую плату , но новодел , собранную на современной базе. Возможно где-то есть документация ?
Документация есть по ссылке выше и на моем сайте. Только там есть некоторые нюансы с номиналами при подключении к шататному БУ, потому что уровни там +13 В, а не +5 В.
Сегодня спаял новую версию такой платы с SMD оптронами. Такие легче купить и они дешевле. Над платой они выступают несколько меньше положенного, поэтому под стойки высотой 20 мм желательно добавить шайбы примерно 1.5 мм.
Себе "в комплект" к 77-му Акаю купил такой, внешне понравился, рабочий, но коды не считывал ещё
Для Akai 77 и 747 делал пульты на основе пульта для видика Akai RC-V85A. Такие иногда можно найти в продаже. Кодировка NEC. Для получения кодов кнопок сделал себе "считывалку" на основе ATmega8 с 7-сегментным индикатором, работает с пультами RC-5, NEC, SIRC.
А чем не устраивает повторить оригинальную, только на своей, новой плате?
Да я и родную нормально сделал. Только АОД заменил отдельными деталями. Почему-то при обратной перемотке пропускает импульсы. Как-нибудь попробую приподнять плату поближе к крыльчатке.
Вот тут тоже пытались решить вопрос с оптопарой, только на датчиках оптического, видимого диапазона. Имхо это неправильное решение ...
Лучше ИК. И незачем плату делать такой громоздкой. Схема на сдвоенном компараторе LM393 работает как от 5 В, так и от 13 В, только ток питания светодиодов резистором уменьшить. Плату легко изготовить утюгом.
Кстати для тех кто делает платы лазерным утюгом китайцы выпускают специальную лазерноутюжную термотрансферную бумагу. Очень рекомендую, результат потрясающий. Утюгом пригладил, остудил, оторвал, весь рисунок на плате. Ни отмачиваний ни отскабливаний, ни отслоений. Я с фоторезиста теперь обратно на утюг ушел, фоторезист теперь только если мне под SMD намельчить надо.
Свящщени котэ посылае волшебны пяни, мелки, сочни и сладки
Кстати для тех кто делает платы лазерным утюгом китайцы выпускают специальную лазерноутюжную термотрансферную бумагу.
Да, перенос рисунка с такой бумаги на плату отличный. Но есть существенный минус - на самой бумаге рисунок совсем не держится. Одно прикосновение - и он испорчен. Невозможно распечатки разных сторон платы сложить конвертиком - отваливается тонер, а при засовывании в конвертик платы рисунок безнадежно царапается. Еще одна проблема - такая бумага не протягивается принтером, приходится что-то мудрить, приклеивать на лист обычной бумаги. Вернулся с такой бумаги обратно на страницы глянцевого журнала.
Да, перенос рисунка с такой бумаги на плату отличный. Но есть существенный минус - на самой бумаге рисунок совсем не держится. Одно прикосновение - и он испорчен. Невозможно распечатки разных сторон платы сложить конвертиком - отваливается тонер, а при засовывании в конвертик платы рисунок безнадежно царапается. Еще одна проблема - такая бумага не протягивается принтером, приходится что-то мудрить, приклеивать на лист обычной бумаги. Вернулся с такой бумаги обратно на страницы глянцевого журнала.
Я печатаю на работе на киосере и ни разу с такой проблемой не сталкивался. Единственное всегда хочется распечатать на одном листе обе стороны платы или сделать запасной шаблон, а мудрить с CADом чтоб он сразу два или более изображений сделал неудобно. А после распечатки лист довольно сильно закручивается и его приходится класть под стопку бумаги чтоб остыл и выправился чтоб потом зарядить его в принтер повторно. Вобщем я для себя недостатков у такой бумаги не вижу, разве что кроме ее цены. Могло бы быть и подешевше.
Свящщени котэ посылае волшебны пяни, мелки, сочни и сладки
Я печатаю на работе на киосере и ни разу с такой проблемой не сталкивался.
Печатаю на HP LaserJet 1200. На распечатку на такой бумаге буквально нельзя дышать - одно касание, и рисунок испорчен.
Что касается двух сторон на одной странице, в PCAD есть DocTool->Place Design View. Можно рядом расположить виды Bottom и Top (для которого поставить галочку Mirror Design View), и можно печатать.
Последний раз редактировалось Liv 15 сен 2024, 12:34, всего редактировалось 2 раза.
писал(а):alias писал(а): ↑14 сен 2024, 11:52
Там человек тоже пытается сделать свое управление
Вы так и дали ссылку, где такое видели. Не схему, а именно программу для ATmega.
Я не пересматривал содержимого всех архивов.
Я посмотрел на платы, увидел что там человек после ATmega в DIP-40 уже замахивается на TQFP-64 и написал что "пытается сделать" я не утверждал что он выкладывал прошивку ибо не нашел оной, а тем более исходники программы.
Подложка от самоклейки тоже годится для ЛУТ, минусы те-же что и у бумаги для термотрансфера: мелкие фрагменты могут осыпаться. А еще пробовал лазерно-жидкостный перенос рисунка. ЛУТ==ЛЖТ при наличии сноровки, на той-же тонкой мелованной бумаге 5..7 мкм.
Атюг можно заменить ламинатором. Припекает за несколько проходов образца, плата + шаблон, обвернутого в лист стандартной бумаги.
