Магнитофон "Гамма" 1967 год. ???

Сообщение

В.Харченко · #1

В журналах Радио и некоторых справочниках встречается упоминание о магнитофоне "Гамма", но всюду коротко и без подробных характеристик, а тем более фотографий или рисунков. Может кто знает что нибудь об этой модели?

Вот что я нашёл в Радио:

В 1967 году увеличится выпуск портативных магнитофонов с автономным питанием (с питанием от гальванических элементов). К уже известным магнитофонам «Весна-2», «Романтик», «Орбита» и «Комета МГ-206» присоединятся «Весна-3», «Мрия» и «Гамма».

Магнитофон III класса «Гамма» двухскоростной: скорости движения магнитной лепты 9,53 и 4,76 см/сек. Oн работает от восьми элементов типа Марс или Сатурн и может быть подключен к сети переменного тока напряженпем 127 или 220 в через прилагаемую к магнитофону стабилизированную приставку-выпрямитель. Магнитофон имеет клавишное управление.

Andreich · #2

Не встречал, «Весна-2», «Романтик», «Орбита» в руках держал, а вот по магнитофону "ГАММА" Yandex Google просто молчат. Наверное редкий аппарат да и партия небольшая скорее всего была по сравнению с выше перечисленными.

tml1984 · #3

А был ли мальчик? Может из серии планировалось?

В.Харченко · #4

tml1984 писал(а):А был ли мальчик? Может из серии планировалось?

Может и так, но опытный образец наверное был и план выпускать был...

tml1984 · #5

Ну будем искать....

HyC · #6

А кстати пару годов тому обратно кто-то из форумчан (не сухи ли часом) показывал подаренный кому-то из авторитетных конструкторов, долго ходивший по рукам и всплывший у форумчанина полусерийный аппарат, зело смахивающий на то самое. Вельми чудной конструкции, не похожий ни на что, похожий на самоделку, но заводским образом выполненную. Всем форумом долго гадали, толи догадали тогда, толи недогадали...

Grower · #7

В.Харченко писал(а):К уже известным магнитофонам «Весна-2», «Романтик», «Орбита» и «Комета МГ-206» присоединятся «Весна-3», «Мрия» и «Гамма».

В списке присоединяемых почему-то нет "Дельфина". Не могла "Гамма" стать "Дельфином". Когда-то в том же "Радио" было написано о готовящемся к выпуску магнитофоне "Искра", а вышла всё та же "Весна".

КВК · #8

Grower писал(а):В списке присоединяемых почему-то нет "Дельфина". Не могла "Гамма" стать "Дельфином". Когда-то в том же "Радио" было написано о готовящемся к выпуску магнитофоне "Искра", а вышла всё та же "Весна".

Могла, если потеряла вторую скорость, сменила клавиши на кнопки и задержалась на два года.

tml1984 · #9

Судя по скудным описаниям это что то Яуза20 подобное но, никак не дельфин. Дельфин это ЛПМ Романтика 3 с измененным корпусом. Я как раз тему по ним создал недавно.

Владимир116 · #10

А может вот он?

JAS · #11

Примите поздравления!

Владимир116 · #12

JAS писал(а): ↑
29 май 2023, 21:05
Примите поздравления!

Спасибо

DAD · #13

а история есть, как нашли, откуда появился ?

twoporylyj · #14

Лепота! А что за индикатор у него? От М476 отличается.

Владимир116 · #15

DAD писал(а): ↑
30 май 2023, 19:47
а история есть, как нашли, откуда появился ?

Связался с продавцом,говорит,что это его дедушка занимался,больше никакой информации.

twoporylyj писал(а): ↑
31 май 2023, 22:20
Лепота! А что за индикатор у него? От М476 отличается.

Вообще конструкция магнитофона довольно основательная,верхняя панель из слава,пластиковые детали большой толщины,в производстве маг-он наверно был бы дорогим

twoporylyj · #16

Какой-то без названия вообще индикатор. Может, на первых порах буржуйский ставили? Но в "Яузе-6" же М476 применили, а он одновременно с "Гаммой" выпущен.

#17

Дедушку как звали-величали? Кем работал? И тд.

Владимир116 · #18

Ирина писал(а): ↑
11 июн 2023, 18:03
Кем работал? И тд.

Да приблизительно так и спросил,а в ответ...

Radiohead · #19

Однако это пожалуй единственный в России. Замечательное пополнение коллекции. Владимир, от всей души поздравляю.
Ну а то, что ты его восстановишь даже не сомневаюсь. В процессе восстановления фоток побольше для сайта сделай. Очень интересно.

Владимир116 · #20

Radiohead писал(а): ↑
14 июн 2023, 09:25
фоток побольше для сайта сделай.

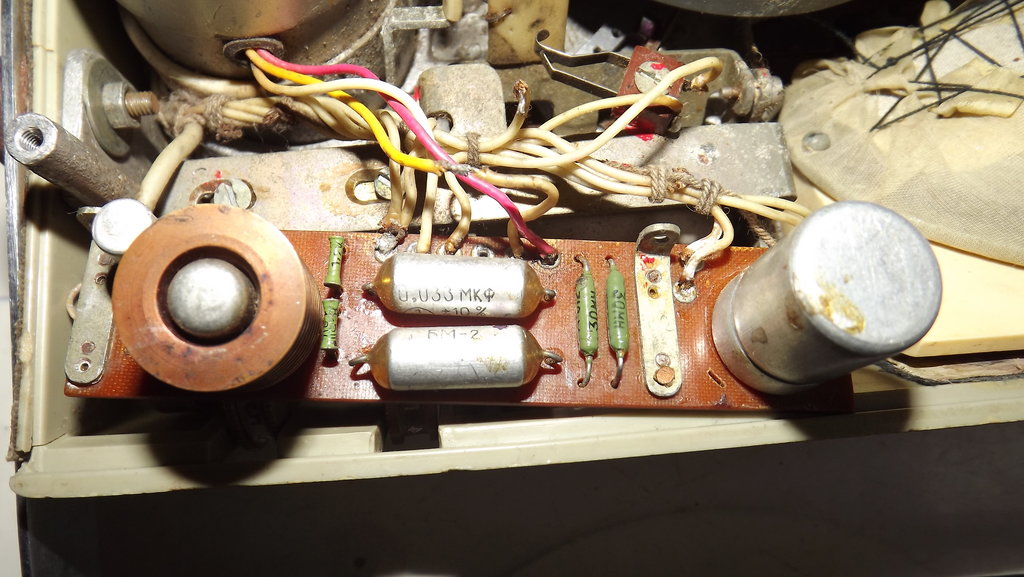

Заканчивается дачный сезон,можно дальше Гаммой заниматься.ЛПМ на мой взгляд довольно надёжный,но металлоёмкий.Платы заводские,но уколхоженые.Изначально видимо стояли МПшки,теперь кремний,по году выпуска на 6-7 лет позже.Нигде никаких надписей и номеров нет.

yuriy · #21

Владимир116 писал(а): ↑
11 окт 2023, 20:13
Нигде никаких надписей и номеров нет

А шасси литое, в кустарных условиях такое не сделаешь. Может действительно это единственный экземпляр, не дошедший до серии.

Vygandas · #22

yuriy писал(а): ↑
11 окт 2023, 20:51
А шасси литое, в кустарных условиях такое не сделаешь.

Китайские умельцы давно доказали что это не так

yuriy · #23

Vygandas писал(а): ↑
11 окт 2023, 20:58
Китайские умельцы давно доказали что это не так

Да. Но только не в 60-70 годы. Тогда они этого не умели.

Vygandas · #24

Да , да. Теперешние времена :
После войны кооператившики чего только не отливали из алюминия. Это намного проше чем из чугуна
Теперешние времена :

АлексейГрей · #25

Vygandas писал(а): ↑
11 окт 2023, 21:13
Теперешние времена :

Я думаю, что если бы в Советское время кто то решил бы отлить шасси на магнитофон, то это было бы сделано на заводе на высочайшем уровне!
Я не могу представить что кто на огороде такой хренью бы занимался!
А теперь то да, можем и до такого дойти, не далеко осталось!

fdr1 · #26

Vygandas писал(а): ↑
11 окт 2023, 21:13
После войны кооператившики чего только не отливали из алюминия.

Если правильно помню, читал, что в лагерях в сталинские времена люди алюминиевые ложки отливали. Так что этому умению уже скоро сто лет.

Владимир116 · #27

Вот оказывается раньше какие мастера были-на огороде шасси к магнитофонам отливали,в банях маховики на токарных станках вытачивали,в сараях ролики обрезинивали...

Radiohead · #28

Шасси просто бомба. Очевидно в серию не пошел из за трудоемкости изготовления.

Pedro · #29

yuriy писал(а): ↑
11 окт 2023, 21:04

Vygandas писал(а): ↑
11 окт 2023, 20:58
Китайские умельцы давно доказали что это не так
Да. Но только не в 60-70 годы. Тогда они этого не умели.

Vygandas · #30

— Да, были люди в наше время,
Не то, что нынешнее племя:
Богатыри — не вы! (С)

domen · #31

Странно, никаких штампов, отметок смен, бригад, ОТК... На платах нет нумерации деталей, клемм... В то же время на шасси болтики с красочкой, а у динамика нет. А год выпуска динамика совпадает? А то он как-то самопально выглядит....
Плата с зелеными электролитами выглядит чужеродной, там вроде бы и отверстия под КТ315? И без пистонов, как на остальных.
Странно, что название только на маленьком шильдике... Обратите внимание, шильдик Гамма залазит на прорези решетки , без каймы... Странно.

domen · #32

А переключатель скорости присутствует?

Владимир116 · #33

domen писал(а): ↑
12 окт 2023, 11:57
скорости присутствует?

Присутствует,на четвёртой фотографии сверху.

domen · #34

А укрупнить это место можно?

domen · #35

А габариты аппарата 295х265х93 мм совпадают?

Владимир116 · #36

domen писал(а): ↑
12 окт 2023, 12:15
можно?

Можно

domen писал(а): ↑
12 окт 2023, 12:15
можно?

Владимир116 · #37

domen писал(а): ↑
12 окт 2023, 12:26
совпадают?

До последнего миллиметра.

yuriy · #38

Владимир116 писал(а): ↑
12 окт 2023, 12:31
Можно

Я думал что там механическое переключение, типа ролик перемещается. А здесь электронное.

Владимир116 · #39

yuriy писал(а): ↑
12 окт 2023, 13:12
механическое переключение,

Да,механическое.На предпоследнем фото видно ролик,вот он скорость переключает,а контакты,видимо,коррекцию.

Владимир116 · #40

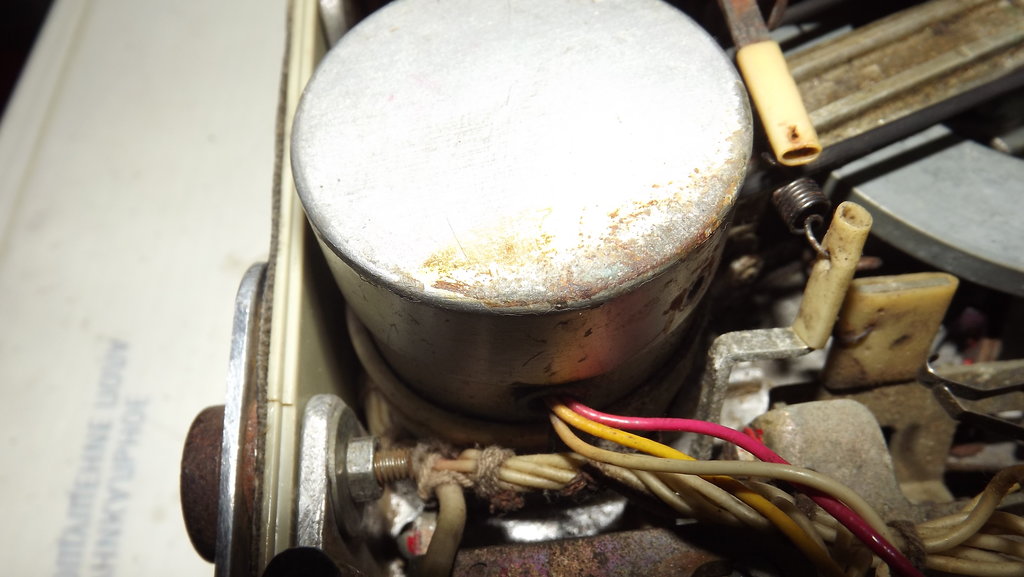

Запустил магнитофон,работает,но скорость плывёт.Двигатель для меня непонятный,из него выходит три провода,на плате управления стабилитрона нет,из полупроводников только ГТ 40..и тот довольно заметно греется.Как стабилизируются обороты?Может кто знает-подскажите.

old_hippie · #41

Владимир116 писал(а): ↑
12 окт 2023, 21:47
Как стабилизируются обороты?

Центробежник?...

Владимир116 · #42

old_hippie писал(а): ↑
12 окт 2023, 21:52
Центробежник?...

Вот только ремонтировал Романтик 3,там тоже две скорости,пять проводов из двигателя выходит.

old_hippie · #43

Владимир116 писал(а): ↑
12 окт 2023, 21:57

old_hippie писал(а): ↑
12 окт 2023, 21:52
Центробежник?...
Вот только ремонтировал Романтик 3,там тоже две скорости,пять проводов из двигателя выходит.

Там два центробежника, на две скорости.

Vygandas · #44

Да и в Романтик-304 двухскоростной центробежный двигатель

Владимир116 · #45

Мне бы информацию про двигатель с тремя проводами.

Pedro · #46

old_hippie · #47

Дон Педро, Вы, как всегда, неотразимы!

Владимир116 · #48

У дельфиновского тоже четыре вывода.На Гамме три.

Vygandas · #49

Владимир116 писал(а): ↑
13 окт 2023, 07:49
У дельфиновского тоже четыре вывода.На Гамме три.

Четвертый корпус , масса т.е. минус на центробежный контакт для упрочения конструкции
В хороших моторчиках центробежный контакт был из ПлИ10 сплава

Владимир116 · #50

В общем заработал магнитофон,только если прибавить громкость выше средней,начинает тянуть.Усилитель явно самодельный,тока видимо потребляет много.
