МАЯК205

Сообщение

alexandr`` · #1

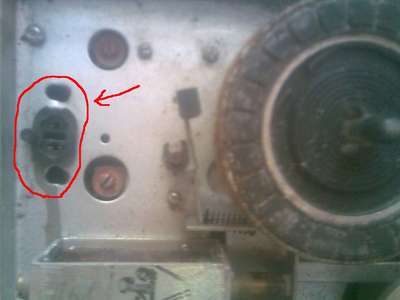

Всем здраствуйте!...Кто знает к какому гнезду должны подключатся встроеные динамики к магнитофону?,... Наверно сюда должны?...:

николай денисьев · #2

да,в это гнездо.там есть ключ-пластмассовый выступ,который позволяет воткнуть вилку лишь в одно положение.это тоже важно

alexandr`` · #3

николай денисьев писал(а):который позволяет воткнуть вилку лишь в одно положение.это тоже важно

тоесть чтобы была правильная фазировка динамиков?...

николай денисьев · #4

динамики сфазированы распайкой на доске раз и навсегда,а ключ потому что один конец на доске подходит через резисторы к корпусу динамиков,и хотя они от корпуса изолированы,один конец на разъёме тоже имеет отношение к корпусу больше,чем другой(такая средняя точка питания).в результате корпус динамика по переменному току посажен на ноль и от него нет наводок на близлежащие платы.вроде так.корпуса динамиков на родной доске всё равно нельзя на корпус замыкать,на магнитах незря изолента.но доски у Вас я понял нет

alexandr`` · #5

николай денисьев писал(а):но доски у Вас я понял нет

да, и без ручок управления и корпуса тоже...

alexandr`` · #6

Спасибо!

alexandr`` · #7

а обязательно ли надо ставить резистор сопротивлением 4,7 Ом (по схеме), последовательно с динамиками?, и как сильно он влияет на громкость звучания?...

Blackbird · #8

а обязательно ли надо ставить резистор сопротивлением 4,7 Ом (по схеме), последовательно с динамиками?, и как сильно он влияет на громкость звучания?...

Ой блин ну ставить конечно не обязательно

Тока проблема в том что усилок в маяке зело мощный и динамики может попортить тока так - потому и этим резистором мощу на встроенных динамиках и ограничивают . Так что если будешь ставить более мощные динамики или родные не жалко спалить то не ставь

alexandr`` · #9

Blackbird писал(а):
а обязательно ли надо ставить резистор сопротивлением 4,7 Ом (по схеме), последовательно с динамиками?, и как сильно он влияет на громкость звучания?...
Ой блин ну ставить конечно не обязательно Тока проблема в том что усилок в маяке зело мощный и динамики может попортить тока так - потому и этим резистором мощу на встроенных динамиках и ограничивают . Так что если будешь ставить более мощные динамики или родные не жалко спалить то не ставь

Спасибо.

alexandr`` · #10

Всем доброго вечера. Не начиная новой темы хочу спросить, в чем может причина повышеного "шипения" магнитофона Маяк205 (гдето на 2% выше номинального значения). Может быть причина в транзисторах входного каскада УУ?...

Славентий · #11

alexandr`` писал(а): в чем может причина повышеного "шипения" магнитофона Маяк205 (гдето на 2% выше номинального значения

-несвежая водка?
-старая пленка?
-высохшие элетролиты?
-помощь зала....
-и самый последний вопрос-каким путем производился замер\сравнение?

VladimirAd · #12

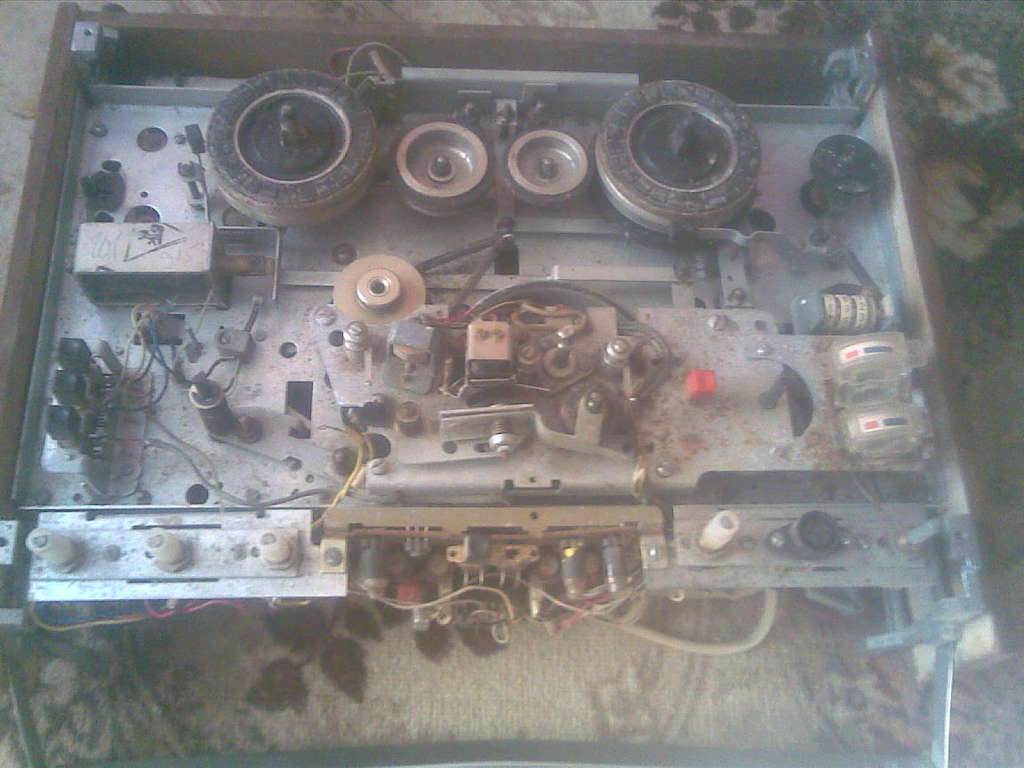

На фото еще и индикаторы перевернуты

Славентий · #13

VladimirAd-да бог с этими индиками....но 2%....тока приборами.Не-ежели ушами-сниму шляпу...

alexandr`` · #14

VladimirAd писал(а):На фото еще и индикаторы перевернуты

поправимое дело...

alexandr`` · #15

Какую роль выполняют конденсаторы C2 , С4, в УУ ?... В Инструкции по ремонту, про это не указано. И сильно-ли они влияют на прохождение звукового сигнала?...

2vlad · #16

alexandr``
Шо? Опять???

alexandr`` · #17

2vlad
Да!. Хочу его окончательно починить!

николай денисьев · #18

alexandr`` писал(а):Какую роль выполняют конденсаторы C2 , С4, в УУ ?... В Инструкции по ремонту, про это не указано. И сильно-ли они влияют на прохождение звукового сигнала?...

Если это такие маленькие электролиты на плате по 10мкф,то сигнал через них и идёт,а если не угадал,то уж обведите на фото схемы,посмотрим для чего они

alexandr`` · #19

николай денисьев

николай денисьев · #20

это конденсаторы фильтров по питанию.Если высохли возможен некоторый фон,но сигнал через них не идёт.Правда если высохнет с2,то резко,скорее полностью,пропадёт усиление этого транзисторного каскада.

alexandr`` · #21

николай денисьев Спасибо.
Заменил все электролиты в УУ , кроме этих (С2, С4)..., и в УМ тоже заменил их, кроме двух (те что в обвязке микросхемы). Громкость макс на встроеных АС- недостаточная, примерно в 1.5 раза, ниже нормы.

николай денисьев · #22

alexandr``
я там немного подредактировал,почитайте.

FAI4 · #23

alexandr`` писал(а):николай денисьев Спасибо.
Заменил все электролиты в УУ , кроме этих (С2, С4)..., и в УМ тоже заменил их, кроме двух (те что в обвязке микросхемы). Громкость макс на встроеных АС- недостаточная, примерно в 1.5 раза, ниже нормы.

Сухие С2 (их там пара - на каждый канал) -приведет к значительному падению усиления каскада на VT1.
Поэтому и звук будет слабый.

С4 - чисто, чтобы фон убрать.

Меняй электролиты и в обвязке микросхемы в УМ.
Средняя точка УМ выставляется R22

Резистор на динамиках я бы убрал.
(Мы их пацанами всегда выкидывали - ничего не горело)

По низким - контролируй на слух, чтобы динамики не дребезжали.
На высоких - думаю там индуктивное сопротивление головок растет, поэтому опасным является только перегруз по НЧ.
Да и подвесы бумажных диффузоров растреплются.

Как ты определяешь - 2%, 1,5 нормы - ???

Переключатель 2-го канала ремонтировать нужно.
Там подлезать не очень удобно.
По-моему. можно снизу бегунок изловчившись воткнуть, поджимая контакты, чтобы в отверстие залезли.
(Только донора П2К - найти нужно).

Либо на плате перемычками скоммутировать - будет вечное "стерео"

Пасики еще нужны.

Запись будешь делать?

Самый ! · #24

alexandr`` - прежде чем копать наугад, можно было бы определиться- где занижено усиление, в УУ или УНЧ.
С линейного выхода послушать- табу ?
Если менять электролиты - то лучше все. Гадать меньше надо будет.

alexandr`` · #25

FAI4
"Как ты определяешь - 2%, 1,5 нормы - ??? " На слух определяю, так сказать "на глаз"...

2vlad · #26

alexandr``
На слух определяю, так сказать "на глаз"... - страниц на 8-10 тема потянет, я так думаю, с таким-то подходом... Да это - нормально, обычное дело... Только напишите сразу: с какой высоты, сколько раз и куда его бросали! А не на 5-й странице! Столько лет прошло...

alexandr`` · #27

2vlad
У меня не падал...

alexandr`` · #28

Самый !
Есть возможность послушать с линейного выхода, на маяке 233. Но забыл уже, какой должен уровень показывать Маяк233, при подключеном 205маяке. Может подскажите?

kubrvl · #29

да зачем вам уровень на 233? у вас 233 единственное внешнее устройство? воспринимать 233 как эталон - большая ошибка...

alexandr`` · #30

kubrvl
да, это единственое устройство, с индикатором уровня. Может все таки скажите?... По уровню на 233 можно хоть примерно судить о нормальной чувствительности выхода УУ.

kubrvl · #31

нет, не можно, и не нужно. а можно и нужно хоть как-то судить по стрелочному вольтметру включенному в режим db

kubrvl · #32

нет, не можно, и не нужно. а можно и нужно хоть как-то судить по стрелочному вольтметру включенному в режим db

alexandr`` · #33

kubrvl
я так понимаю, надо ещо Генератор ЗЧ?, он то есть у меня, но он неотгродуирован по частоте и уровню.

vitek.g · #34

alexandr`` писал(а): чувствительности выхода УУ.

Грандиозно

И какая у выхода чуйка?

alexandr`` · #35

vitek.g
по схеме ~2

kubrvl · #36

по схеме ~2 должно идти с УМ на динамики, с УУ на ЛВ должно идти от ~250 до ~750 МиллиВольт в маяке ~500 вроде

alexandr`` · #37

kubrvl
Точно!, около 400мВ.

Dima22091 · #38

Извините что влезаю в чужую тему, но есть вопрос по поводу этого маяка. При включении воспроизведения слышен фон 50 гц., а если нажать на паузу, то фон становится ещё громче. Проблема только с одним из каналов, в другом фона нет. Могут быть виной большие банки по питанию?

kubrvl · #39

имелось ввиду через внешний усилитель? там в уу банок хватает. больших банок там всего две, выход ум, и другой в выпрямителе и одновременно толчок соленоида паузы. вполне может и этот, но тогда бы не срабатывал соленоид.

FAI4 · #40

Dima22091 писал(а):Извините что влезаю в чужую тему, но есть вопрос по поводу этого маяка. При включении воспроизведения слышен фон 50 гц., а если нажать на паузу, то фон становится ещё громче. Проблема только с одним из каналов, в другом фона нет. Могут быть виной большие банки по питанию?

По питанию - только одна большая банка.
Через вторую идет развязка динамиков (в УМ на выходе +20В)

При включении электромагнита - увеличивается потребление от общего источника (36В) после выпрямителя - соответственно подсаживается напряжение - появляется фон на выходе УМ.

В универсальных усилителях свои дополнительные фильтры по питанию (емкости С4, С17 - проверить).
Короче - проверить емкости по питанию везде.

Электромагнит при срабатывании должен размыкать контакты форсажа - тогда через него снижается ток (снижается потребление от БП) - меньше должен быть фон.

Если контакты не будут размыкаться - электромагнит перегреется.

А вообще режим паузы лучше не использовать.
Там подмотка зверская.
В режиме паузы лента натягивается - а значит и осыпаться скорее начнет.

Dima22091 · #41

kubrvl писал(а):имелось ввиду через внешний усилитель?

И через внешний усилитель и через встроенные динамики.

kubrvl писал(а):вполне может и этот, но тогда бы не срабатывал соленоид.

Вот именно что электромагнит срабатывает но фон становится ещё громче.
Прилагаю видео в котором слышно как при включении воспроизведения появляентся фон

FAI4 · #42

Выше - описал что делать.

По видео:
1. Фон - слишком большой.
В первую очередь меняй емкость по питанию
Сейчас с таким же размером и даже меньшим можно поставить емкость в 2-5 раз больше (4700 - 10000 мкФ)

2. при перемотке слышно как визжат подкатушечники - их нужно смазать
(снять шляпки подкатушечников - там такие большие стопорные кольца сверху)
Капнуть машинного масла на оси.

Вообще аппарат очень даже симпатичный.

Профилактика в целом не помешает:
- смазать всю ЛПМ (и двигатель)
- заменить наверное практически все электролиты (и по питанию и по сигнальным цепям)

kubrvl · #43

подмотка зверская лечится протиркой спиртом фетрового кольца, и пластмассовой шайбы, если не поможет,тонкое колечко, можно из плотной бумаги между этой шайбой, чтоб она к кольцу меньше прижималась. а контакты отрубающие форсаж да, настраивать.

FAI4 · #44

А зачем паузу использовать???

Я еще понимаю при записи (чтобы успеть тонарм на вертушке опустить....)

Я бы еще лампочку отключил у блока головок (или на светодиод заменить)
Слишком уж она разогревается, а лента рядом....

Впрочем когда ты с девушкой один в комнате, то этой лампочки вполне хватало для нужного освещения.
(а потом можно и прикрыть еще...)

alexandr`` · #45

На что можно будет заменить микросхему к2ус371 ?, а вдруг она потихоньку умирает?. лучше конечно чтоб она была жива, но а вдруг...

kubrvl · #46

на родную, либо собрать из рассыпухи, как советовали в параллельной теме. на схеме маяка есть схема этой микросхемы

FAI4 · #47

"потихоньку" - вряд ли.
Скорее "сразу" и с концами.

Коэффициент усиления УМ можно подрегулировать номиналами резисторов обратной связи
Например снижая R30 c 2кОм до 1 кОм - увеличишь коэффициент усиления УМ примерно в 1,7 раза.

Ты на какой акустике сейчас слушаешь (что подключено к выходу)?

И как сигнал на вход УМ подаешь?
Если включаешь режим записи, то сигнал на УМ специально в этом режиме уже ослабленный подается.

Если хочешь оценить УМ - переведи магнитофон в режим "записи"!!!, и тогда сигнал подай на линейный ВЫХОД Маяка.
Тогда он напрямую попадет на вход УМ с нужным уровнем.

Если магнитофон будет в режиме "воспроизведения" и ты подашь сигнал на линейный выход - там сигнал твой наткнется на выходные каскады ОУ (там всего 51 Ом от выхода ОУ)

alexandr`` · #48

Если уменьшить номинал резистора R10, с 60 Ом до 40 Ом, то усиление тоже увеличится?

FAI4 · #49

Ты про какой R10 говоришь?

В УМ R10 - это регулировка НЧ - 10 кОм.
Если в универсальном усилителе R10 - это подстрока ВЧ на 9 скорости.

Ты не ответил на вопрос: как на усилитель подаешь сигнал?

На какие динамики слушаешь?

alexandr`` · #50

FAI4
Про R10 который стоит в УМ. Сигнал подается сразу с ленты с музыкой. Прослушиваю прямо со встроеных динамиков.
