Магнитофоны Электроника-003/004. Обслуживание и ремонт.

Сообщение

OLIMP · #1

Случилась беда.Работал прекрасно а сегодня перестал работать.Включаешь его в сеть и сразу начинают крутиться оба двигателя и при этом все гудит.Блок питания исправен это точно.Где искать неисправность ? В плате управления двигателями где стоят АОУ103 ?

LAMER · #2

логика

Ретроман · #3

Сначала надо определить, что виновато - уэу или ууд. Для этого отпаять провода с баз управляющих транзисторов (крайних). Если перестанут крутить - значит уэу не в порядке, а вот если так и будут крутить - тогда уже смотреть ууд. Да, индикатор как себя ведет?

OLIMP · #4

Да точно.Индикатор на всю светиться.Левый и правый канал.

пришелец · #5

Питание смотрите

LAMER · #6

ага питание если светится.пропало какое то.

OLIMP · #7

Действительно питание .Вместо -15 вольт ,всего 0,7 вольта.
+15 вольт есть
+5 вольт есть
+40 вольт есть
Значит блок питания копать.

OLIMP · #8

Вот что значит скачки напряжения.Как раз свет мигал сильно.Я пока его выключил а потом когда перестал свет мигать включил и не работает.Сейчас посмотрим что там сгорело.Подстроечники у меня новые.

Ретроман · #9

OLIMP
Погоди, наверняка ничего там не сгорело! Посмотри для начала предохранитель, в блоке, который под трансформатором. Там 4 преда, вот самый дальний, он как раз на -15в идет. Либо он вылетел, либо просто неконтакт в том месте.

Ретроман · #10

и питание пропало не какое то, а именно -15в. Именно в этом случае себя индикатор так и ведет - подсветки нет, а столбы святятся оба на полную.

LAMER · #11

вышибло транзистор на базе силового

Ander · #12

Пропало питание -15В, если смотреть на плату ИСН, расположив ее силовыми транзисторами вверх со стороны элементов - это крайний правый питатель.

Ретроман · #13

Да скорее всего просто неконтакт где-то. Ну не вышибаются транзисторы просто так, сами по себе....

OLIMP · #14

Сейчас посмотрим что будет.КТ503В неисправен коэффициент у него всего 2 .Поставлю КТ503Е .Предохранители точно все целые звонил прибором только что.Проверял контакт на предохранителях.Все нормально прибор показал.

Ander · #15

какого года аппарат? На моей 503-й подох просто сам по себе, от времени. Причем дох на моих глазах - включаю маг с подключенным вольтметром - напряжение плавно падает от -15 до -7В, потом засвечиваются индикаторы...

OLIMP · #16

1984 года 7 месяца.

Alexaund · #17

КТ 502/503 - самые поганые из самых поганых отечественных п/п. Ещё на заре их появления в 70-х годах прошлого века наши схемотехники (институтские) их отказывались применять в разработках из-за крайне низкой надёжности. Внутренний обрыв - обычное явление.

OLIMP · #18

Так.Напряжение появилось.Все напряжения соответствуют схеме.
Теперь еще одна проблема вылезла.Когда включаешь без ленты прижимной ролик дергается на пару секунд.Если лента заправлена то когда его в сеть включишь он сам врубает воспроизведение. Так должно быть или это еще одна неисправность ?

OLIMP · #19

Что то я не припомню чтоб такое было.Наверно еще где то отказало.Врубается он в обычный режим воспроизведение.
Лента заправлена,кнопку сеть включаешь и он сразу врубает воспроизведение.

Ретроман · #20

OLIMP
Может быть просто кнопка воспроизведения запала-залипла?

OLIMP · #21

Нет дело не в ней.Только что пробывал.

OLIMP · #22

А так все режимы нормально работают.Переключается все без проблем.Кто то его заставляет включиться сразу ?

фифтфьфе2 · #23

Типа "ошибка логики" должно при включении питания подаваться сигнал "стоп". А подаётся "воспроизведение"... Что-то продолжает работать не так, как надо.

Ander · #24

А у меня еще хандрит 503 в индикаторе в схеме первичной засветки одного из столбов. Включаешь - один столб засвечивается как и положено, второй нет. Потом свечение, ессно, разрывается. Выключаешь-включаешь - засвечиваются оба столба и все ОК.
Кондеры новые Elna Silmic2 и проверены перед установкой.

В Олимпе менял 503 то ли на BC 546, то ли 556 - все работает изумительно...

Ретроман · #25

Ander
У меня таким образом индикаторы работают во всех трех аппаратах, а именно - что в олимпе-004, что в двух ТА1-003. Запускаются только после повтороного включения, я забил на это.

OLIMP · #26

Я так понял копать плату блока управления ?

OLIMP · #27

Там где все кнопки стоят.Там искать неисправность ?

Ретроман · #28

OLIMP писал(а):Я так понял копать плату блока управления ?

желательно с помощью "мурзилки" Соколова-Котова.

OLIMP · #29

книгу скачал.Будем изучать.Сложно конечно но деваться не куда.

OLIMP · #30

все сходятся на BC337 для 503 и ВС327 для 502...

Раз такие плохие КТ503,КТ502 ,сейчас куплю такие транзисторы.Пока они есть.

Ander · #31

Ретроман писал(а):Ander
У меня таким образом индикаторы работают во всех трех аппаратах, а именно - что в олимпе-004, что в двух ТА1-003. Запускаются только после повтороного включения, я забил на это.

Походу косяк именно в 503... Остальная цепь засветки проверена.

А еще меня бесит, когда стоят разные лампы - одна со светлой сеткой, другая с темной. При одинаковых деталях в схеме у них почему-то разное время интеграции. В результате один канал дергается интенсивно, а другой вяло. Надо подбирать пару. На новой Эл-ке с завода стоят резношерстные лампы.

OLIMP · #32

Книжку прочитал.Там есть в конце неисправность точно такая D6 надо заменить К155ЛА3.Но не могу ее найти на плате.Там не подписано.У кого есть фото печатной платы с надписями.Где и что стоит.

Ретроман · #33

Д6 - в центре, самый нижний ряд, который возле разъемов. Я б сфоткал, да фотик разрядился. Думаю найдешь.

Ander · #34

OLIMP писал(а):Книжку прочитал.Там есть в конце неисправность точно такая D6 надо заменить К155ЛА3.Но не могу ее найти на плате.Там не подписано.У кого есть фото печатной платы с надписями.Где и что стоит.

Ставь в панельку.

OLIMP · #35

Это то понятно.С начало надо найти микросхему где она стоит D6 .На плате нет не каких надписей.Ищу фото платы печатной.

Ретроман · #36

OLIMP
Я ж написал выше:

Ретроман писал(а):Д6 - в центре, самый нижний ряд, который возле разъемов. Я б сфоткал, да фотик разрядился. Думаю найдешь.

Ретроман · #37

OLIMP
Смотри:

OLIMP · #38

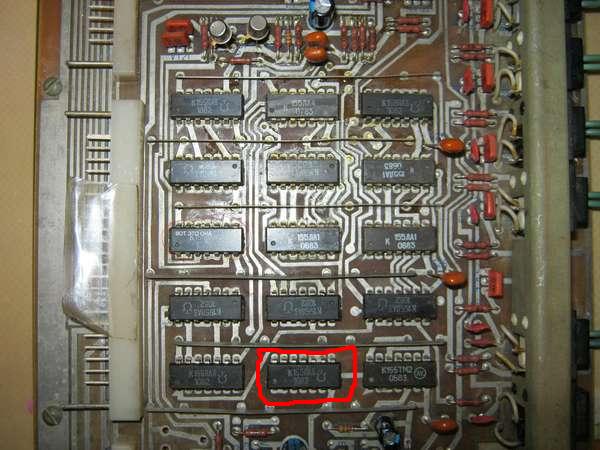

Вот фото выделил красным и на ней написал (вот это она) ? Ее значит кусать ? и транзистор на всякий случай V 33 де стоит ?

OLIMP · #39

Платы то у нас разные.

ice_80 · #40

OLIMP
Так это от Э004 плата. смотри вторую часть книги. там есть диаграмма режимов по контрольным точнкам на нее.

Ander · #41

Ретроман, на ТА1-003 шли двы типа УЭУ. На моей от 004, но с электронным торможением. Там даже расположение разъемов другое... А вот какое УЭУ у ТС? Пусть фотку бросит.

И это... Микруху выкусить безжалостно, а уже потом остатки ног выдернуть из платы. Во избежание отслоения дорог...

Ретроман · #42

Ander писал(а):на ТА1-003 шли двы типа УЭУ

Да я уже в курсе, слышал. Видимо на более поздних так было, типа переходной модели что-ли.

Ander писал(а):Микруху выкусить безжалостно, а уже потом остатки ног выдернуть из платы. Во избежание отслоения дорог...

Только так, и никак по другому. Иначе хана плате. Сам тоже всегда выкусываю, микрухи эти копеечные, чтоб на них экономить.

OLIMP · #43

http://rt20.mybb2.ru/viewtopic.php?t=23580 вот здесь есть фото хорошое блока управления.Как у меня .

Ander · #44

О, опередили. Глянь, вот эта должна быть 155ла3:

ice_80 · #45

да погодите вы микрухи выдирать. по диаграмме режимов пройдитесь и посмотрите контрольные точки и что в них в режиме стоп/плей.

Ander · #46

Лови:

Ander · #47

Или мыло кинь - получше разрешением отправлю...

OLIMP · #48

Осциллограф есть но он не рабочий.Почта что там повредила.Пока не разбирался.Только мультимметр есть.

OLIMP · #49

Сейчас скину мыло.

Ander · #50

Отправил...
