Историческая электроарматура

[Александр Хрисанов]

Розетка с защитой от шаловливых ручек.

[Naro]

Розетка с защитой от шаловливых ручек.

В Москве такие розетки по сию пору функционируют в "хрущёвках" постройки второй половины 60-х годов, обычно вместе с алюминиевой проводкой. Крепяться к бетонным стенам с помощью дюбельных гвоздей, выпущенных из строительных пистолетов. Гвозди далеко не всегда проходят через предназначенные для этого отверстия в металлическом подрозетнике - может быть и один-единственный гвоздь по центру подрозетника. Отверстия в этом месте не предусмотрено, но энергии пистолета хватало, чтобы пробить и сталь и бетон.
Эти розетки надёжны, способны длительное время выдерживать ток, заметно больший 6 А. Основное их слабое место - пластиковый корпус, который может раскалываться при ударах.
Верхнюю поворотную защитную крышку часто снимают, чтобы она не мешала подключать нагрузку.

[Александр Хрисанов]

в "хрущёвках" постройки второй половины 60-х годов

В них открытая проводка?

[Naro]

В них открытая проводка?

Нет, проводка в этих домах скрытая, наружу она выходит в нижней части стены через квадратный разрез в плинтусе. С целью защиты выходящих наружу проводов туда вставляется П-образный кожух из тонкой стали. Верхней своей частью он должен заходить в соответствующий вырез в розетке, но обычно это правило не выдерживается.

[Александр Хрисанов]

Naro, Посмотреть-бы фото. Так как я ничего подобного никогда не видел.

[Naro]

На приведённом фото показан упомянутый П-образный стальной кожух, вырез под него на пластиковом дне розетки со снятой поворотной крышкой, металлический подрозетник с нештатным отверстием от строительного пистолета, фарфоровый блок розетки с контактами в хорошем состоянии, несмотря на полувековую эксплуатацию, а также винт с квадратной шайбой для крепления блока к подрозетнику.
Монтаж розетки на стене и квадратный вырез в плинтусе с выходящими оттуда проводами показать нет возможности.

[Александр Хрисанов]

То-есть розетка находилась в 10 см от пола?

[Naro]

То-есть розетка находилась в 10 см от пола?

От уровня паркетного пола до дна корпуса розетки с квадратным вырезом обычно бывает 8-12 сантиметров.

[Ирина]

Такую тоже доводилось встречать, но в обычной кирпичной пятиэтажке. Вначале нулевых в моду входил евроремонт, так что розеткам у пола уже не удивлялась.

[twoporylyj]

В таких розетках иногда при очередном повороте крышки квадратная гайка выпадала из углубления, тоже поворачивалась и закорачивала гнёзда. При этом она оказывалась ржавой, и автомат не выбивало, и всё это часами грелось (поначалу было непонятно, отчего оно греется без нагрузки). После чего начинало вонять, изоляция на алюминиевых проводах от нагрева затвердевала, затем отваливалась. Перед установкой новой розетки приходилось надевать на провода трубки.

[Ё-МАЁ]

Они так и назывались -надплинтусные розетки
05.1.2-06 05.1.2-07 РШ-ц-2-0-11-6/220 РШ-ц-2-0-12-6/220 Для установки над плинтусом с защитным устройством
05.1.2-11 05.1.2-12 05.1.2-13 РШ-ц-2-0-16-6/220 РШ-ц-2-0-18-6/220 РШ-ц-2-0-50-100/220 Одноместная для установки над плинтусом с защитным устройством Одноместная
https://forca.ru/knigi/arhivy/energosna ... ey-16.html

[slimy]

А вот белые розетки, как на фото выше, у нас стояли в 16-этажках начала 80-х годов. У меня в комнате лопнула стойка крепежа , и крышка периодически отваливалась от основания. Однажды ночью проснулся от вспышки и треска - это детская "чеканка" по фольге рухнула на обнаженные контакты.

[Александр Хрисанов]

[Ирина]

Что с клювиком? Плохое совпадение пресс-форм?

[Александр Хрисанов]

Да, с клювиком выключателю не повезло.

[владлен]

То-есть розетка находилась в 10 см от пола?

Была в Москве серия домов (какой то проект начала 70-х - много их было) где проводка большей частью не проходила по стенам, а только вроде бы в горизонтальных перекрытиях или на стыке стен и перекрытий или под полом. Как то так. Розетки эти ставились непосредственно внизу, прям над плинтусом. А выключатели с аналогичной формой корпуса - под потолком (подергуха с веревкой). (Проходной был, кстати.)
http://www.mihaniko.ru/Index/image_Poto ... e00001.jpg

[slimy]

Была в Москве серия домов (какой то проект начала 70-х)

П-3 называлась. Ввод в трехкомнатную квартиру был двойной - через кухню и через межкомнатный холл. Обе ветви скручены под полом большой комнаты, поэтому я долго тупил, разорвав одну из проходных розеток. Напряжение нигде не пропало )

[владлен]

П-3 называлась.

Во во, что то такое - в новострое в Чертаново, Медведково и других "деревнях" со стирающимися гранями с городом(с), да и в центре встречалось.

разорвав одну из проходных розеток. Напряжение нигде не пропало

то есть, там еще и Английская кольцевая система применялась ? Вполне возможно. В новой квартире у Бабушки (год примерно 1976) в Чертаново (затем это ужОс поменяли в центр на меньшую) , как раз с такими розетками "у пола" и выключателями под потолком - Запомнилась еще розетка для электроплиты - к ней провод спускался аккурат с потолка в толстой пластиковой черной трубе прям снаружи стены. Выглядело просто отвратно. Причем сама розетка была на здоровенной металлической скобе , которую неудачно "пристрелили" дюбелем к бетонной стене и она просто болталась на этой трубе с прикрученной к ней ржавой пластиной с торчащим в ней дюбелем (наполовину вошедшим)))) Качество, однако!!!

А вот белые розетки, как на фото выше, у нас стояли в 16-этажках начала 80-х годов.

встречались красного цвета. Был обладателем таковой.
Еще в московских квартирах того периода были распространены блоки "3 выключателя+розетка" , устававливаемые обычно около дверей санузла.
https://media.au.ru/imgs/400x800/85fa12 ... 618758.jpg
В квартирах указанного проекта это были единственный выключатель и розетка (ну еще кроме той, что для плиты), которые были не под потолком и не у плинтуса)))

[slimy]

владлен, сейчас живу в доме серии П-46 1989 года, тут те же поворотные розетки чуть выше плинтуса

[владлен]

сейчас живу в доме серии П-46

это, видимо, то же панельные дома. Да понятно, что не только в 70-х это ставили. В общем то, в те времена выглядело достаточно прогрессивно, да и при качественном монтаже - неплохое решение - убрать проводку со стен. Освещение разведено "поверху"(возможно - под полом соседей сверху), а розетки - внизу. Простота и удобство монтажа и вероятность забить гвоздь в проводку заметно ниже ИМХО - розетки у пола - это удобнее, чем посередине стены где попало. Часто там, где в панели есть "дыра" - а она могла быть где угодно, но всегда не там где надо))) (Все самое передовое всегда было в Столице.))))
Р.S.//Кстати, розеток этих и выключателей с веревкой именно в Москве в хозтоварах и магазинах "Свет" было навалом в то время. Позже и у нас появились в продаже, но как то спросом они не пользовались. Если не ошибаюсь - выключатель стоил то ли 95 копееек, то ли 1р60к. А розетка такая вроде 1р10к. Квартир с такой проводкой в наших краях не встречал Может и есть

[slimy]

в те времена выглядело достаточно прогрессивно

Выглядело аккуратно, не мозолило глаза. Но из-за этой же неброскости сшибалось передвигаемой мебелью, да и просто ногами.
Эта тема всплывает и поныне при ремонте в офисах: ниже или выше столешницы пускать короб с розетками. На уровень плинтуса, слава законодателю, опускаться не позволит ПУЭ.

[Александр Хрисанов]

На уровень плинтуса, слава законодателю, опускаться не позволит ПУЭ.

Как-то видимо ПУЭ позволял. У меня до сих пор в запасах есть блоки розеток, которые устанавливаются в пол.
А посещение Музея Связи показало, что они там тоже присутствуют.

[fdr1]

Я жил одно время в доме постройке 30-х годов, несерийном, индивидуального проекта. Проводка была наружная, на фарфоровых изоляторах. В былые времена там была коммуналка (3 семьи), и во всех общих местах (ванная, туалет, кухня, прихожая) были по 3 отдельные лампочки с отдельными выключателями и проводкой, а в коридоре было 3 счетчика. Вот это была жесть! Местами проводка напоминала кабельный лоток в туннеле метро. Розетки там могли быть вообще в случайных местах.

[slimy]

На уровень плинтуса, слава законодателю, опускаться не позволит ПУЭ.

Как-то видимо ПУЭ позволял. У меня до сих пор в запасах есть блоки розеток, которые устанавливаются в пол.
А посещение Музея Связи показало, что они там тоже присутствуют.

Похоже, я зря радовался ) дома можно от 0 до 1 м:

6.6.30. Штепсельные розетки должны устанавливаться:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.
2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.

https://www.elec.ru/library/direction/p ... 6-6-2.html

[Ё-МАЁ]

Корпуса предохранителей . Первый раз такие встретил .

[Shuare]

Корпуса предохранителей . Первый раз такие встретил

У меня очень давно была шведская пробка-автомат, с такими же посадочными размерами. Видимо, какой-то стандарт

[Pedro]

Корпуса предохранителей . Первый раз такие встретил

Держатель АИЗ производства Славянского арматурно-изоляторного завода, до начала 60-х.
Такие были распостранены в Болгарии.

И циклопический Е33 на 100А производства завода Найден Киров в Русе.

[Vygandas]

Мне не виданный эл. удлинитель. На корпусе отсутствует любая надпись. Стягивающие болтики стальные, даже без цинковки , только следы слабого пассированния. Пайка провода вроде родная.
Такое впечатление что производства каково то кооператива или артели, наверно с уклоном для пользования радиомастерами на выезде

[Rrr751]

Здравствуйте.Опознает может быть кто вот такие розетки и выключатели.
Какие предположительно года выпуска?

[Юный техник]

Это, вероятно, разъём типа "Мама" на один провод?

[Александр Хрисанов]

Это, вероятно, разъём типа "Мама" на один провод?

Да, использовались такие для питания электроплиток, электрочайников и тому подобных нагревательных приборов с начала 20 века и до конца 30-х годов.
По какой-то загадочной причине 2-3 такие "мамы" долго не могли объединить в общую конструкцию.

[himik deda]

долго не могли объединить в общую конструкцию.

сгорит так один /ремонтопригодность/...

[Taurus]

[media]

сгорит так один /ремонтопригодность/...

[/media]А если кого током стукнет? Один провод в сети (на фазе), к другому притронулись... Получили "зайчика"!

[ДедФеном]

В те годы к этому проще относились.

[radiorx]

Принесли как электроарматуру,шнур мол искрит.
После помывки оказалось трехскоростным РАДИО I II III


Логотипа не нашел,только РТР-2 и 1969г.



---

[Александр Хрисанов]

Это розетка трёхпрограммного радио.
В конце 60-х были попытки обеспечить жителей многоквартирных домов тремя программами радио по проводам. Для этого в доме монтировался трёх-программный приёмник и три усилителя. Дальше в каждую квартиру шли две пары проводов вот на такую розетку.
Но это начинание не прижилось.

[himik deda]

хорошие контакты для радио , с пружинкой...

[radiorx]

Это розетка трёхпрограммного радио.

Да,конечно, 3х программное радио. Еще раз уточнил у бывших работников как оно было.
Город был прогрессивным во внедрении 3х програм в середине 70х. И была задача,от руководящей и направляющей, сделать
это во всех рабочих общежитиях. А их было десятки после комсомольских строек,целые улицы.
Делали ударно.
И на

хорошие контакты для радио , с пружинкой...

обратили внимание местные электрики.
Розетки стали массово снимать и переделывать в удлинители 220В.
Разъяснительная кампания успехом не увенчалась.
Вспоминающий посмеялся,мол у него в доме по сей день такие удлинители живут и работают,три вилки за 17коп. в них удачно вписывались.
А в те времена кроме тройников в розетку ничего удобного в магазинах и небыло.
---

[Александр Хрисанов]

Насколько я помню этот эксперимент проводился в Кемерово и в Кемеровской области.

[twoporylyj]

Встречал похожие самодельные удлинители, теперь знаю, из чего они сделаны.
Зря, конечно, снимали: три программы без необходимости покупать трёхпрограммник - это весьма удобно.

[radiorx]

Насколько я помню этот эксперимент проводился в Кемерово и в Кемеровской области.

Да,Вы правы. Кемеровская обл,г.Новокузнецк.
---
Вот еще затесалась кнопка звонковая,еще недавно висела в проходной арке старого дома 50х годов на высоте
более 2х метров. Поэтому видимо и дожила до нынешних времен. Что она там могла включать - осталось загадкой.
Логотип не обнаружен.

[Александр Хрисанов]

Думаю что кнопка - звонок дворнику.
Примерно до середины 60-х было принято закрывать двери лестниц на ночь. Для безопасности.
А задержавшийся жилец звонил дворнику и тот его впускал домой.
Была общепринятая такса. До 1961 года дворнику полагался 1 рубль, в дальнейшем 10 копеек.
Высота 2 метра чтобы дети не баловались.

[Петр Васильевич]

Думаю что кнопка - звонок дворнику.
Примерно до середины 60-х было принято закрывать двери лестниц на ночь. Для безопасности.
А задержавшийся жилец звонил дворнику и тот его впускал домой.
Была общепринятая такса. До 1961 года дворнику полагался 1 рубль, в дальнейшем 10 копеек.
Высота 2 метра чтобы дети не баловались.

Было такое. Закрывали на ночь также ворота или калитку во двор.

[ASSistant]

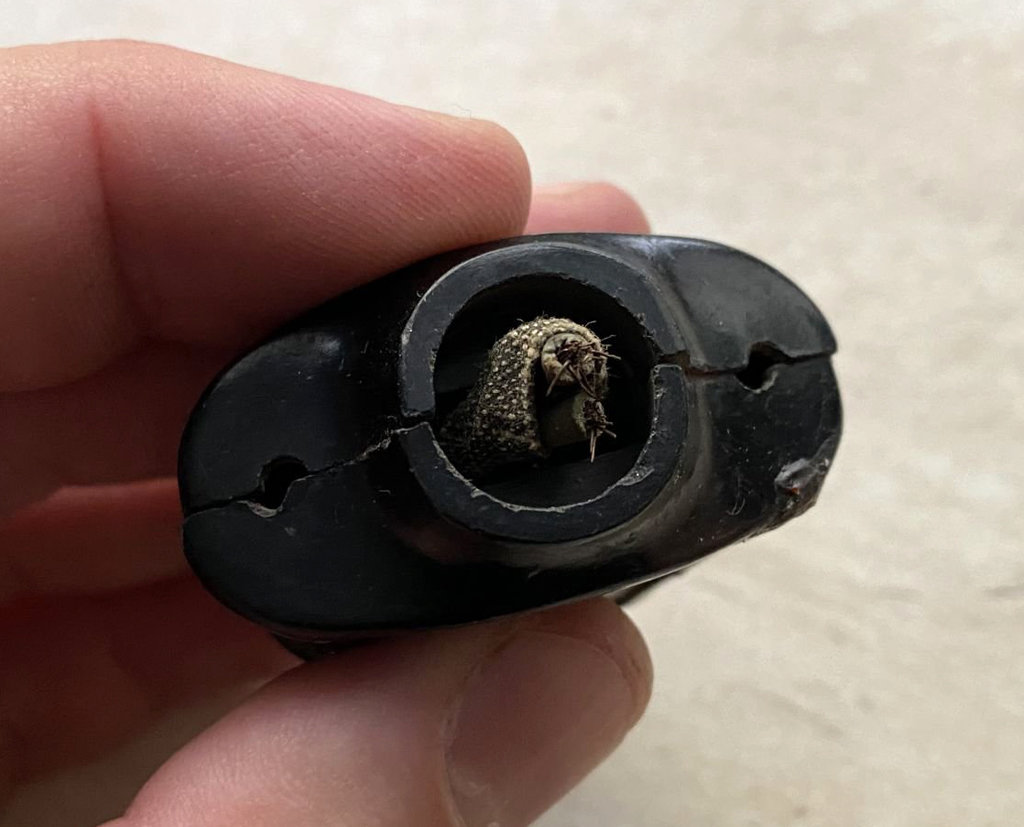

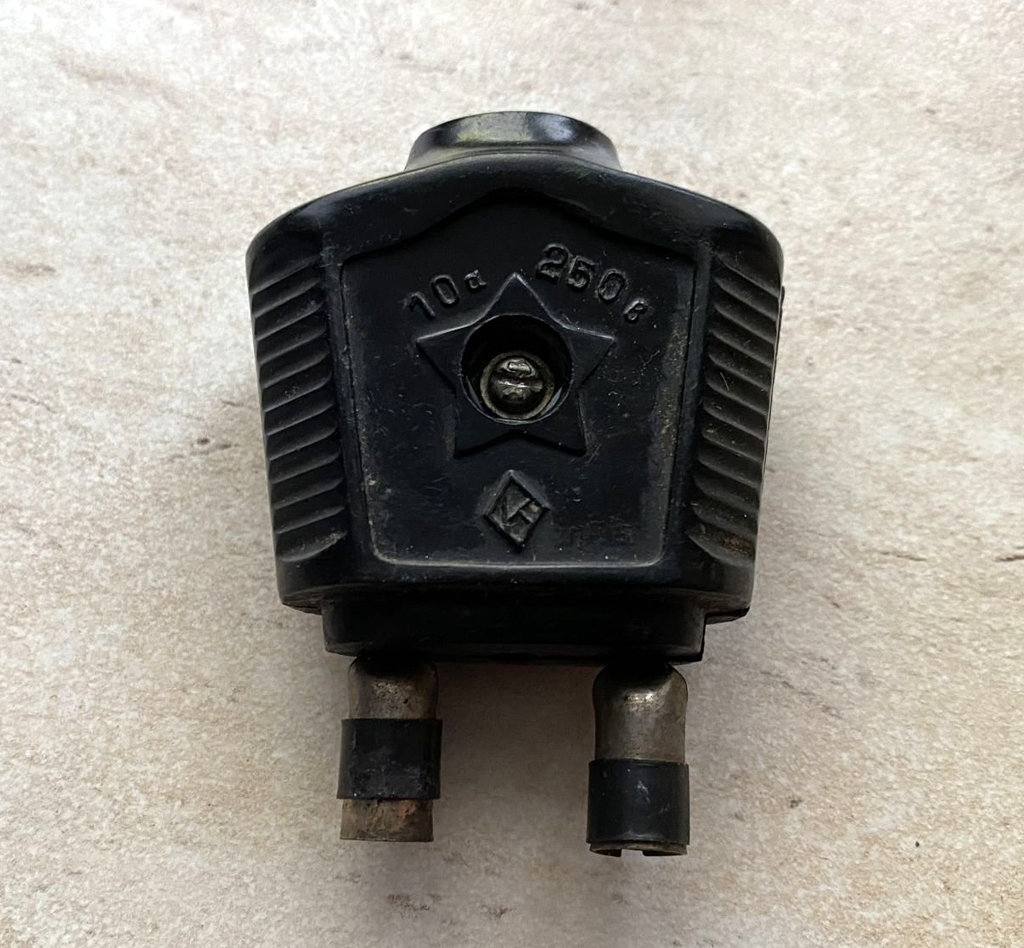

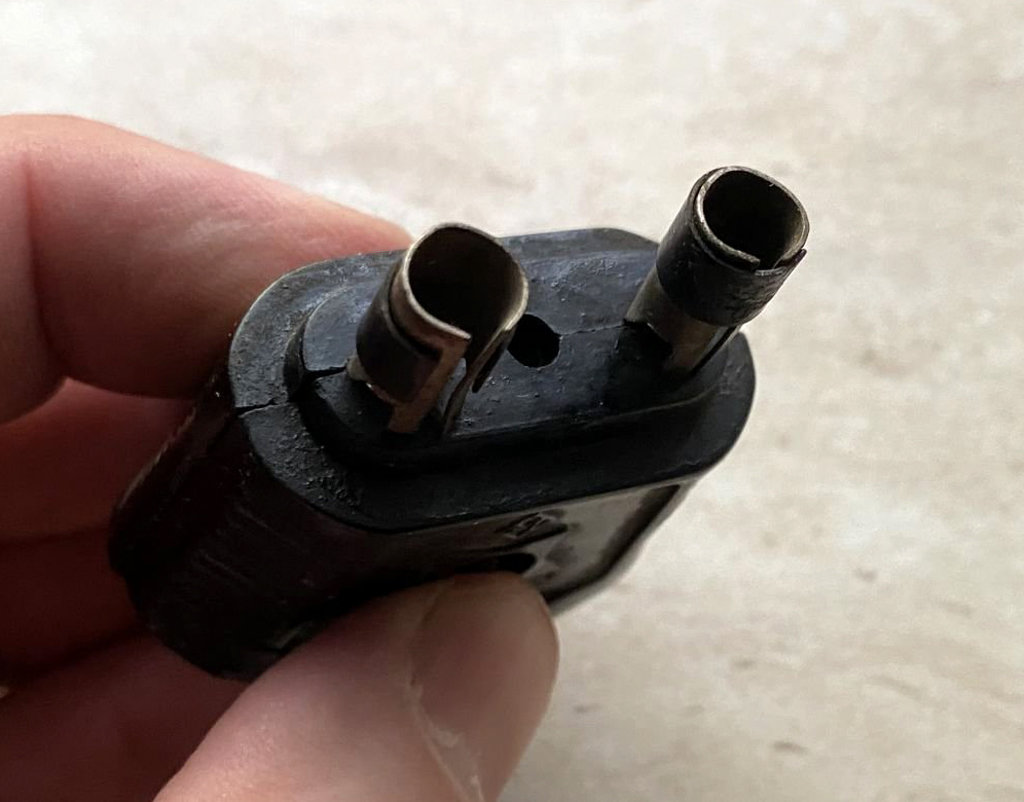

Для чего вилка?

[Pedro]

Еслт приладить недостающий керамический изолятор, то будет розетка электроприбора 10 А.
А в данном исполнении возможно орудие пыток

[ASSistant]

Еслт приладить недостающий керамический изолятор, то будет розетка электроприбора 10 А

Это понятно.
Собственно вопрос, для какого прибора?
Утюг, самовар?

[Pedro]

Up to You
https://meshok.net/en/item/275054675_Ви ... _СССР_к_11

[Shuare]

...Это понятно.
Собственно вопрос, для какого прибора?
Утюг, самовар?

Список можно продлять до бесконечности. От электроплитки до мощного лабораторного БП (лично видел).

[Александр Хрисанов]

Всем нагревательным приборам полагался термостойкий разъём.
На самом устройстве из материалов только металл, керамика, слюда.
На кабельной розетке ещё и карболит.
Теоретически данное соединение должно было выдерживать температуру 300 градусов Цельсия со стороны прибора.
Как на практике - не знаю.

[fdr1]

Это розетка трёхпрограммного радио.
В конце 60-х были попытки обеспечить жителей многоквартирных домов тремя программами радио по проводам. Для этого в доме монтировался трёх-программный приёмник и три усилителя. Дальше в каждую квартиру шли две пары проводов вот на такую розетку.
Но это начинание не прижилось.

А как это работало, чтобы переключиться на другую программу, надо было вынимать вилку приемника из одного разъема и включать в другой?
