владлен, У нас во всей кирпичной пятиэтажке, сданной в 1976 г. такие выключатели были, зелёненькие. До сих пор подъездах они стоят!

да, и у нас еще попадаются до сих пор. Встречал зеленые, грязно сиреневые, серые, черные. У них номинальный ток 1 А, странно что в подъездах дюжат

[M-74]

Здравствуйте!
Вот такой выключатель на реставрации. Без оболочки. 100% довоенный. Маркировка И-198, шильдик с молнией в разомкнутом круге, далее 6А и 250 В. Клавиша выключателя в нижней своей части совмещается с пружиной, путем воздействия на которую приводится в движение рамочка, у которой 2 крайних положения: 1. "мостом" между электрическими контактами; 2. противоположным, относительно контактов с другой стороны.
Правда, рамочка на вид не из металла, но как предположили некоторые технически подкованные граждане, в нее вполне мог быть запаян проводник, который и должен обеспечивать замыкание цепи. Пружина ослабленная, возможно из-за истончения - придется менять.
Что-то похожее попадалось на стр. 9 темы у пользователя под ником Ikarus 280.
Ищу литературу, где можно было бы найти данный артикул, желательно с чертежами.
Заранее спасибо за любой комментарий!

[Александр Хрисанов]

Выключатель ленинградского "Завода Электрик". Скорее всего послевоенный.
И-198 - это номер детали.
Карбролитовые детали для Электрика выпускал ленинградский-же "Завод имени Комсомольской Правды".
Найти чертежи думаю что нереально.

[M-74]

Скорее всего послевоенный.

Довоенный или даже предвоенный. Имеет прямое отношение к конкретной военной технике, принимавшей участие в ВОВ. В любом случае, за дополнение огромное спасибо!

[Александр Хрисанов]

Плохо, что не имеет кожуха. На нём обычно вся информация.

[M-74]

Плохо, что не имеет кожуха. На нём обычно вся информация.

Кожуха не было изначально. Выключатель встраивался в панель управления.

[vzm2]

Вот такой выключатель на реставрации. Без оболочки.

Массовый выключатель в свое время, если не самый массовый.
https://auction.ru/offer/staryj_starinn ... 116.html#1
https://auction.ru/offer/vykljuchatel_s ... 581.html#3
https://vk.com/wall-101606175_75929
https://vk.com/wall289935769_6734
https://festima.ru/docs/257539044/mosco ... tovyy-sssr
Ничего там напаяно не было (давно правда его в руках держал в последний раз), была там железка хитросогнутой формы.
Не знаю как насчет довоенный, но в 70-х полно было. Может и сейчас в сарае по углам где валяется.

[Александр Хрисанов]

Массовый выключатель в свое время, если не самый массовый.

По всем вашим ссылкам не такой выключатель. Похожий, но не такой.

[M-74]

Похожий, но не такой.

Может у него аналогичная механика замыкания контактов? Есть ли качественное фото внутренностей?

[Александр Хрисанов]

Механика аналогичная.
На переднем плане обломок того, что замыкает неподвижные контакты.

[M-74]

Спасибо! Очень интересно!

[vzm2]

Похожий, но не такой.

Согласен, это видимо более поздние модели, но явно на основе раннего.

[Ё-МАЁ]

Аналогом подобного выключателя служили немецкие выключатели . Может там и поискать .У меня с десяток таких валяется

[Сцилли]

А я - то думал, от какой включалки у меня рычажок?

[old_hippie]

Вот такой выключатель на реставрации.

Судя по всему, на его основе делались и переключатели. В бытовухе такого точно не было.

[Борисович]

В бытовухе такого точно не было.

Такие точно выключатели для открытой проводки,стояли в доме моего деда.Дом девевянный,построен в середине 50-х.
А вот переключатели тоже встречались.60-х годов для открытой проводки.Но поворотные.С крутилкой ,примерно такой,как на выключателях ПГ.

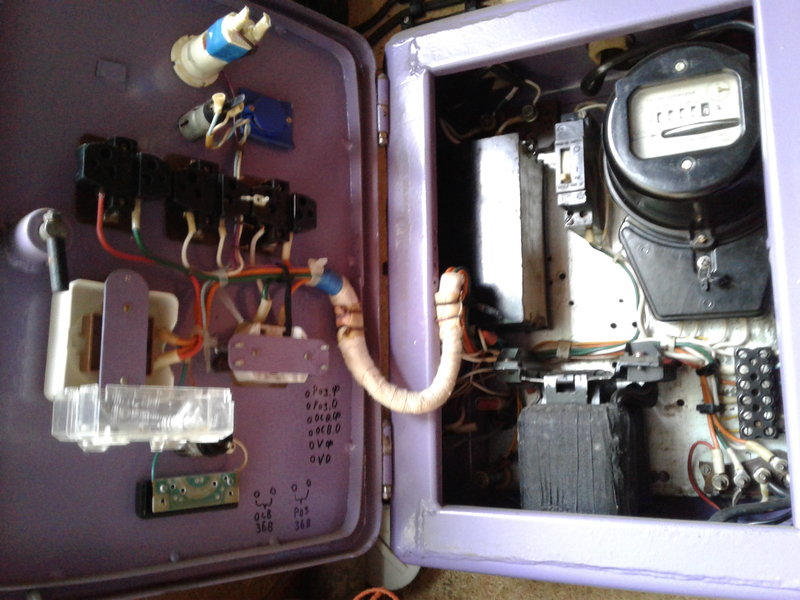

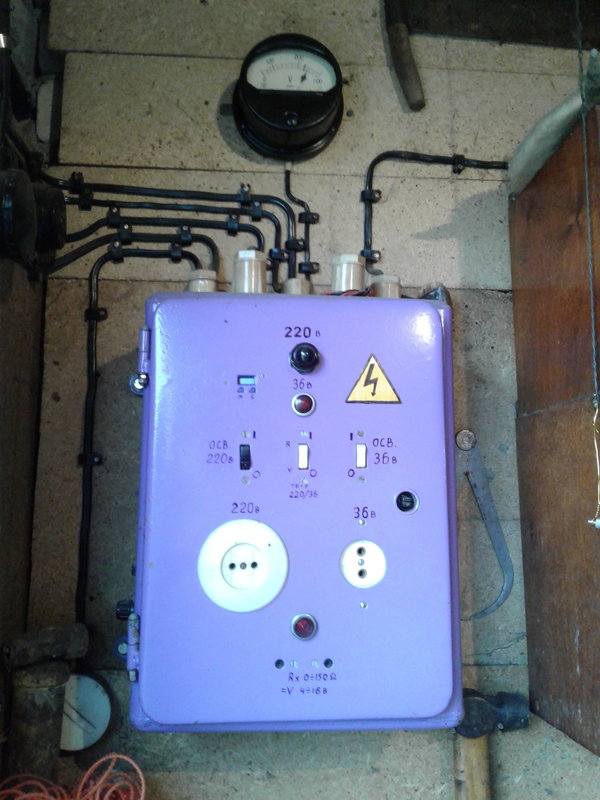

Кстати,почти любые подобные выключатели 50 - 70-х годов легко устанавливались на панель.На картинке пример.Сделал для гаража в 00-х.Выключатели 70-х годов для скрытой проводки

[old_hippie]

Такие точно выключатели для открытой проводки,стояли в доме моего деда.

Обратите внимание, конструктив и отверстия для второй пары контактов (можно сделать ON-ON).
Я такого не припомню, в стандартных бытовых выключателях.

[Борисович]

Обратите внимание, конструктив и отверстия для второй пары контактов

Таких деталей естественно не помню.Но полагаю,что проходные выключатели,которые сейчас довольно сильно распространены и тогда возможно выпускались,но очень мало.Обращал внимание,что на части выключателей с маленькой клавишей из 70-х,ну типа как у меня на картинке выше,можно было поставить ещё один контакт,другой формы.И отверстие под винт как бы в основании было,но не сквозное,а с тонкой перемычкой вверху

[Александр Хрисанов]

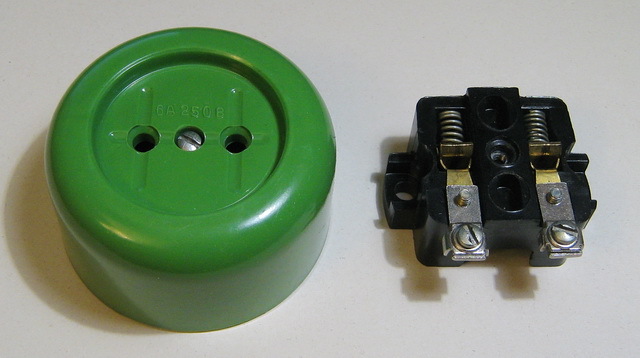

Каноничная советская розетка за 30 копеек. И цвет приятный.
Я хотел одну комнату оснастить открытой проводкой.
Но оказалось, что розетки именно такой конструкции найти практически нереально.
На рынках попадаются 1-2 штуки в год.

[владлен]

Каноничная советская розетка за 30 копеек. И цвет приятный.

да, хорошая, очень популярная в 70-х - начале 80-х. Разных цветов были - белый, желтый, красный, синий, розовый, зеленый. Придумано неплохо - направляющие углубления под штыри вилки для включения " вслепую". Впоследствии эта фича исчезла.

Цена 30 к. должна быть на внутренней стороне крышки. Постепенно качество их ухудшалось. Где то еще валяются в гараже, если не выбросил.

[Shuare]

Каноничная советская розетка за 30 копеек. И цвет приятный.
Я хотел одну комнату оснастить открытой проводкой.
Но оказалось, что розетки именно такой конструкции найти практически нереально.

Внешне - да, каноничные. Но именно с таким "механизмом" - с пружинками - попадались далеко не всегда. Я за такими и в советское время побегал. Очень надежный контакт обеспечивали - для утюгов, электроинструмента итд. А еще их потом можно было рассверливать под евро

[владлен]

Очень надежный контакт обеспечивали - для утюгов, электроинструмента итд.

Но зато в месте контакта "желтой" пластинки с белой клеммной пластиной винтом, закрученным "с изнанки" -- как раз ее плохое место - там постоянно нагревалось и обугливалось постепенно. Приходилось подтягивать иногда пассатижами с лицевой стороны, ухватив за торчащий винтик М3.
Была версия из керамики, с пружинками. Качество так себе.

[Ирина]

Их разве что в выселенках поискать, на развалах попадаются редко. А может, внимания не обращаю. Если что, есть одна в скромном черном макинтоше.

[Александр Хрисанов]

Их разве что в выселенках поискать,

У нас таких объектов нету.

[himik deda]

попадаются 1-2 штуки

а какие планы по количеству?..

[Александр Хрисанов]

попадаются 1-2 штуки

а какие планы по количеству?..

Штук 15-20. Абсолютно новых, никогда не бывших в употреблении.

[himik deda]

Штук 15-20. Абсолютно новых

ну если без тараканов ), то вот -
https://www.avito.ru/moskva/kollektsion ... _805976325
https://www.avito.ru/moskva/kollektsion ... 1874844810
https://www.avito.ru/novosibirsk/kollek ... _972728204

[FRGEORG]

Во 2- м объявлении из Новогиреево можно посмотреть у человека,если потребуется.Я там бываю иногда.Кстати там выселенок как раз будет и есть по реновации много очень.

[владлен]

Их разве что в выселенках поискать

https://yandex.ru/video/preview/?text=% ... 8909486096
Вряд ли в современном Санкт-Петербурге есть такие объекты - они без хозяев надолго не остаются Между фазой "выселенки" и образования там "квартиры - студии" 14м**2 со спальным местом под потолком в 500м от М.Василеостровская оччень мало времени для скручивания ретро-розеток

Кстати там выселенок как раз будет и есть по реновации много очень.

человек уже отписался, что требуются новые, а не 100500 лет назад обуглившееся внутри карболитовое г***о с пожухшим от набела и краски фасадом с чернотой-желтизной и трещинами вокруг отверстий от перегрева воткнутых штырей.

[Александр Хрисанов]

himik deda, Идея покупать розетку в Новосибирске мне как-то не по душе.

[DKV]

Жулик для магнитофона, историческая реконструкция

С закороткой в лампу?

[Alexmax]

Штук 15-20. Абсолютно новых, никогда не бывших в употреблении.

Вот тут например, "Розетка времён ссср, накладные ,белые много, карболит, новые", и доставка есть (но уточнить стоит).
https://www.avito.ru/istra/kollektsioni ... 2129636870

[Ё-МАЁ]

Штук 15-20. Абсолютно новых, никогда не бывших в употреблении.

Вот тут например, "Розетка времён ссср, накладные ,белые много, карболит, новые", и доставка есть (но уточнить стоит).
https://www.avito.ru/istra/kollektsioni ... 2129636870

Это не карболит .Это пластик .Сам напарывался на этом .

[Vygandas]

Это не карболит .Это пластик .Сам напарывался на этом .

Вообще карболит тоже вид пластика. Определитесь !

[slimy]

Жулик для магнитофона, историческая реконструкция

С закороткой в лампу?

Ну, что Вы! 100-ваттная лампа накаливания магнитофону отъест максимум 30 вольт )

[Ё-МАЁ]

Это не карболит .Это пластик .Сам напарывался на этом .

Вообще карболит тоже вид пластика. Определитесь !

Думаю многие поняли ,про какой речь .Паластик .которые плавится и размягчается при повышенной температуре .

[Shuare]

.Паластик .которые плавится и размягчается при повышенной температуре .

Полистирол это называется. Другого (широкораспространенного) термопласта в Союзе не было. А термореактивный - карболит и его клоны.

[Петр Васильевич]

Ну, если быть ещё точнее, ударопрочный полистирол. А настоящий полистирол был прозрачный, бесцветный и довольно хрупкий. Из него делали каркасы катушек индуктивности в радиоприемниках.

[slimy]

А еще их потом можно было рассверливать под евро

Практика показала, что после втыкания евровилок П-образные ламели раздвигаются и перестают удерживать подвижную подпружиненую пластинку. В результате та слегка вытягивается вслед за вынимаемой вилкой, а потом вместе с пружиной отправляется в "путешествие" по корпусу розетки.

[Shuare]

Практика показала, что после втыкания евровилок П-образные ламели раздвигаются

Практика показала, что эти розетки уже лет 10-15 работают именно в рассверленном виде на даче. И никто никуда не путешествует.

[Александр Хрисанов]

Как только написал на форуме, так сразу на рынки подвезли много продукции.
Вот всё это я купил сегодня в сумме за 250 рублей.

[Пентатоник]

Жовто-блакитных вилок я за свою жизнь ещё не видал...

[Shuare]

Как только написал на форуме, так сразу на рынки подвезли много продукции.

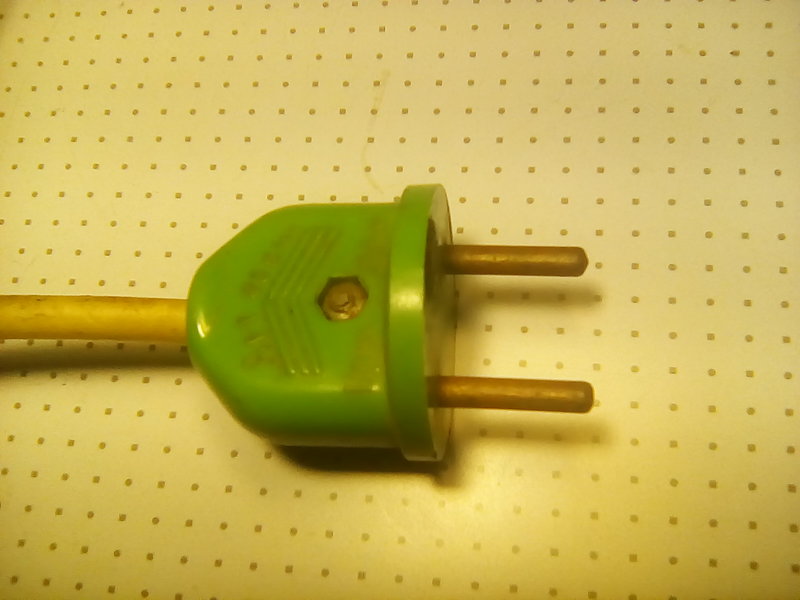

Ну если Вас интересуют и вилки тоже, есть несколько новых вот таких, только черных. Просто так.

[Александр Хрисанов]

Как только написал на форуме, так сразу на рынки подвезли много продукции.

Ну если Вас интересуют и вилки тоже, есть несколько новых вот таких, только черных. Просто так.

Спасибо! У меня таких большой запас. Но они мне не очень нравятся.

[bluezmoon]

Жовто-блакитных вилок я за свою жизнь ещё не видал...

Блакитными Амфитоны комплектовались,это у них какой-то фирменный знак.

[Борисович]

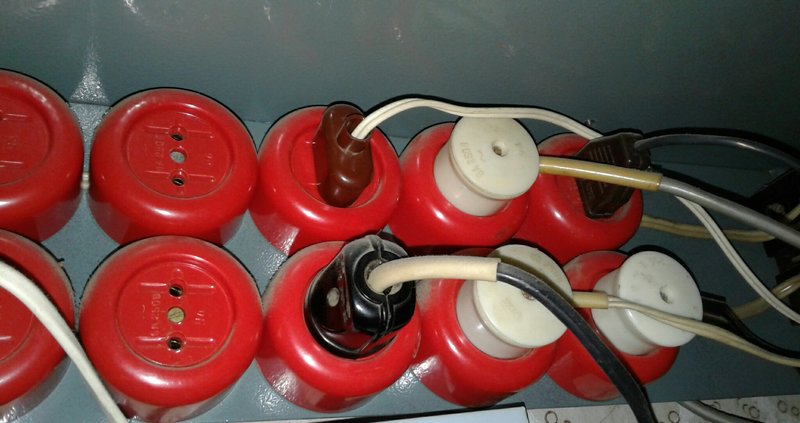

А может кто определит откуда эти розетки из 50-х годов?

Дед Феном предположил,что они из соцлагеря.Может кто уточнить может?
А розетки и вилки такие бывали разноцветные.


Где то ещё красная такая вилка затерялась

[Vygandas]

А может кто определит откуда эти розетки из 50-х годов?

Точно ГДР , и есть большое подозрение что Эрфурт.

[Pedro]

IKA -Betriebe für Installationen, Kabel und Apparate Leipzig головное предприятие.

[Vygandas]

Leipzig головное предприятие

Ruchla , ошибся то на каких 50 километров

Пришлось и в 1987 году побывать на заводах что оснастку для автомобилей выпускали. Особенно впечатлило изготовление корпусов Трабант из дуропласта

[himik deda]

Как только написал на форуме, так сразу на рынки подвезли много продукции.
Вот всё это я купил сегодня в сумме за 250 рублей.

а разве под жёлтой вилкой розетка с пружинами?..
