необычный КОРВЕТ

[сергей 88888]

разобрал сегодня корвет 068 и был сильно удивлён первый раз вижу такие платы УМ, кто -нибудь видел такое? и схема есстессно другая должна быть на платы УМ и ещё какая-то дополнительная плата которая привёрнута к радиаторам сбоку. нет ли у кого? вероятно переходная модель.извиняюсь что сфотографировал не пропылесосив заранее

[ahmed_swarovski]

50У068С. Обычный вроде

[сергей 88888]

просто есть 100у -068 с другими платами УМ и раньше был 50у- 068 с такими же как у 100 068, а такого никогда не видел
значит это я отстал от жизни

провода до транзисторов оч длинные ,это есть не хорошо может возбуждаться

[ahmed_swarovski]

просто есть 100у -068 с другими платами

Там стоят на выходе 8101 и 8102 в пластмассе. А в 50У068 стоят, по моему 864, 865 в металле.

раньше был 50у- 068 с такими же как у 100 068

Это был 100У с корпусом от 50У, явно.

[сергей 88888]

нет у меня 100у 068см с 864 и 865 что удивительно тоже он должен быть с одноуровневым питанием и на 8101 и 8102
именно СМ ,но на индикации нажатия кнопок стоят светодиоды

[ahmed_swarovski]

100у 068см с 864 и 865 что удивительно тоже он должен быть с одноуровневым питанием и на 8101 и 8102

Зверь какой то. Если мне память не изменяет, у тех и у тех были различные модификации (с, см, некоторые назывались барками, у одних была одна пара АС, у других - две).

[Salvator]

50У-068С и 100У-068С - это одно и тоже, только под разными ГОСТами.
В 50/100У-068С попадаются два варианта исполнения оконечников: такой как на фото выше и другой, где оконечники выполнены в виде плат на разъёмах, а радиаторы в виде П-образных "лепестков".
С точки зрения ремонтопригодности - второй вариант лучше. С точки зрения надёжности лучше тот, что на фото, т.к. лучше охлаждение из-за более массивного радиатора.

А модель с другой схемой оконечника - это 100У-068СМ.

[алфавит]

Не знаю как Барки (з-д Прибой), а Ладога из Кировска (уси Корвет, Бриг) очень любила постепенную мутацию из модели в модель. Видел много Бригов, не видел двух одинаковых... Так видно и 068 были разные (не только что С и СМ, 50у и 100у)

[сергей 88888]

50У-068С и 100У-068С - это одно и тоже, только под разными ГОСТами.
В 50/100У-068 попадаются два варианта исполнения оконечников: такой как на фото выше и другой, где оконечники выполнены в виде плат на разъёмах, а радиаторы в виде П-образных "лепестков".
С точки зрения ремонтопригодности - второй вариант лучше. С точки зрения надёжности лучше тот, что на фото, т.к. лучше охлаждение из-за более массивного радиатора.

А модель с другой схемой оконечника - это 100У-068СМ.

так вот я выше написал что в данный момент имею 100у-068СМ ,но на 864 и865

[Salvator]

Не знаю как Барки (з-д Прибой), а Ладога из Кировска (уси Корвет, Бриг) очень любила постепенную мутацию из модели в модель. Видел много Бригов, не видел двух одинаковых... Так видно и 068 были разные (не только что С и СМ, 50у и 100у)

Именно так.

[сергей 88888]

как так он должен быть с 8102 и 8101
короче тёмный лес какой-то

[Tehnik]

Да чего ж в нем необычного...Таких много видел. Вот мой:

Вот такой он на лицо:

[Salvator]

как так он должен быть с 8102 и 8101

Это алфавит-у было адресовано.

так вот я выше написал что в данный момент имею 100у-068СМ ,но на 864 и865

Видимо собрали "из того что было".
А в индикацию сначала ставили лампочки - по надёжности было стрёмно, т.к. если перегорает лапочка в индикации одной кнопки, то при её нажатии гаснут все остальные лампочки. А потом стали ставить светодиоды, которые дохнут гораздо реже.

[алфавит]

как так он должен быть с 8102 и 8101

Как я понимаю из схемы, приложенной заводом-изготовителем к моему 100у-068СМ - С должен быть с 864,865 а СМ с 8101, 8102. Но это не относится к переходным моделям....

[алфавит]

Как я понимаю из схемы, приложенной заводом-изготовителем к моему 100у-068СМ

Вру, у меня схема только на СМ. Это мне где-то в интернете привидилось...

[ИгорьОк]

Не знаю как Барки (з-д Прибой),

С каких пор "Барк"(зовод"Сокол" Украина) делали в Тагонроге ?
"ПрибоЙ"(Таганрог):
тюнеры "Рондо-101" , "Корвет-104"
тюнер-усилитель "Корвет-004"
Эквалайзеры "Корвет-004" , "Прибой-014 , "Прибой-024""

[сергей 88888]

а у кого -нибудь живет Корвет на даче ,как он там себя чувствует в тяжёлых условиях,сырость перепады температур и т.д ?
у него ведь куча переключателей. не начнёт всё ето трещать шуршать вскоре, если туда его поселить?

[алфавит]

С каких пор "Барк"(зовод"Сокол" Украина) делали в Тагонроге ?

Не знаю с каких, но видел значок "прибоя" на Барках (Бригах). Как-то сложилось мнение, по прочтению чего-то в интернете, что и 068 барки тоже Прибоевские. Впрочем, в живую их не видел. Видимо, названия в приделах одного министерства кочевали от одного завода к другому?

[Mickey]

У меня на даче живет Бриг. дискретники на громкости одинаковые, галетники, П2К... Вроде все пока живое.

[сергей 88888]

может у вас зимой дача отапливается?

[Karlson1664]

а у кого -нибудь живет Корвет на даче ,как он там себя чувствует в тяжёлых условиях,сырость перепады температур и т.д ?
у него ведь куча переключателей. не начнёт всё ето трещать шуршать вскоре, если туда его поселить?

У меня вот такой:-

Жил с год в неотапливаемом гараже. Причем работал без предварительного прогрева, т.е. сразу. Без проблем. Жаль сгорел..., сплавился весь, узнал его только по темброблоку. Оставил о себе Очень приятные воспоминания.

[сергей 88888]

[quote="Tehnik"]Да чего ж в нем необычного...Таких много видел. Вот мой:


а чего 825 и 827 это родные ?или поменяно было у вас

[Georg61]

Все но нормально, даже буржуи в паспортах на свою технику прописывают, что могут вносить изменения в конструкцию изделия.
А если бы этот усилитель разрабатывался и производился под контролем военной приемки, то крайние полости радиаторного блока обязательно были-бы загерметизированы и залиты парафином.
Я бы поступил именно так.

[сергей 88888]

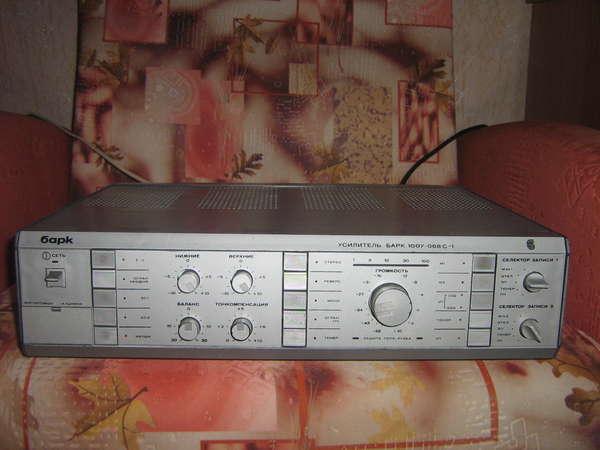

барк 100у-068с-1 с 8102, 8101 на конце

[Agusha]

у меня такой же корвет....))и я к нему привык и ничего в нем такого не вижу) у меня просьба к автору) можешь сфотографировать кнопку тонкомпенсация? у меня усь у родителей(они в другом городе хочу им усь доремонтировать) а кнопка глючит) а как она выглядит внутри я не помню)спасибо) ой и еще)) три электролита треугольником стоят, это вроде предохранитель, они по 2200 мкф? а вольт сколько? спасибо

[сергей 88888]

у меня такой же корвет....))и я к нему привык и ничего в нем такого не вижу) у меня просьба к автору) можешь сфотографировать кнопку тонкомпенсация? у меня усь у родителей(они в другом городе хочу им усь доремонтировать) а кнопка глючит) а как она выглядит внутри я не помню)спасибо) ой и еще)) три электролита треугольником стоят, это вроде предохранитель, они по 2200 мкф? а вольт сколько? спасибо

на нем нет кнопки тонкокомпенсации ,есть регулятор тонкокомпенсации .
а электоролиты по схеме посмотрите.

Agusha пишет-----------три электролита треугольником стоят, это вроде предохранитель, они по 2200 мкф?

не понял как электролит может быть предохранителем?

[сергей 88888]

что удивительно вот этот корвет не греется как печка.радиаторы большего размера. барк тоже не должен вроде сильно греться

[Agusha]

у меня такой же корвет....))и я к нему привык и ничего в нем такого не вижу) у меня просьба к автору) можешь сфотографировать кнопку тонкомпенсация? у меня усь у родителей(они в другом городе хочу им усь доремонтировать) а кнопка глючит) а как она выглядит внутри я не помню)спасибо) ой и еще)) три электролита треугольником стоят, это вроде предохранитель, они по 2200 мкф? а вольт сколько? спасибо

на нем нет кнопки тонкокомпенсации ,есть регулятор тонкокомпенсации .
а электоролиты по схеме посмотрите.

Agusha пишет-----------три электролита треугольником стоят, это вроде предохранитель, они по 2200 мкф?

не понял как электролит может быть предохранителем?

может я ошибся)) кнопка называется тембр)) вот о ней речь) а электролиты которые слева от электролитов по питанию на них еще треугольник черный) на схемах просто разные номиналы....

[CrenDel]

барк 100у-068с-1 с 8102, 8101 на конце

Ваш Барк какого года выпуска? А были другие варианты оконечников 068С-1?

[сергей 88888]

барк 100у-068с-1 с 8102, 8101 на конце

Ваш Барк какого года выпуска? А были другие варианты оконечников 068С-1?

1993 или1994г
раннего выпуска были полностью аналогичны корвету

[ramon]

[/quote]


у меня такой КОРВЕТ 50у 068 один в один как на фото греется ,а КОРВЕТ 100у 068см еле греется

[patap]

На днях вот тоже приобрел такой аппарат. Платы отсутствуют.Что там стояло интересно...Надо искать

[CrenDel]

барк 100у-068с-1 с 8102, 8101 на конце

Ваш Барк какого года выпуска? А были другие варианты оконечников 068С-1?

1993 или1994г
раннего выпуска были полностью аналогичны корвету

Спасибо. Прям весь в сомнениях , взять такой девайс или искать Корвет?
А через верхнюю решетку можно разглядеть что-нибудь?

[сергей 88888]

барк 100у-068с-1 с 8102, 8101 на конце

так вот он внутри смотрите

[Plain]

50У068С. Обычный вроде

+1005000
барк 100у-068с-1 аналгъ корвет 100у-068СМ и соответственно на конце 8102, 8101. Но Барк походу с двухуровневым питанием судя по наличию 4-х пердахранителей по питанию

На днях вот тоже приобрел такой аппарат. Платы отсутствуют.Что там стояло интересно...Надо искать

то чо по разъёму подайдёт.., не ошибётесь
ПЫ.СЫ. Это Корвет 100у-068С как у мну.

[Dronych]

У меня был именно такой как на первом фото.
Играл отлично и грелся вполне обычно-тёплый был

[ЭДУАРД]

барк 100у-068с

Интересная контора "Барк", сначало Бриг слямзили потом Корвет, а не какие- нибудь там Сириусы и Аккорды...Кажется с 90-го года 50У-068 стал называться 100У-068 по новому ГОСТу.

[Dronych]

Интересная контора "Барк", сначало Бриг слямзили потом Корвет

С чего вы взяли

[ЭДУАРД]

С чего вы взяли

В 75-76г. появился Бриг, чуть позже он-же, но Барк!? Середина 80-х-Корвет, позже он-же, но Барк,( Или я ошибаюсь? , поправьте.

[Ы]

Никто ничего не лямзил
Эти две конторы входили в Минсудпром. "В целях расширения ассортимента" обычная практика тех лет: названия разные а внутри клон с местными изменениями.
утверждать не буду - это были Таганрог и Кировск(Лен обл) (?)
Еще пример
Аккорд 201-Ноктюрн
да много чего клонировалось
вот не вспомню наш Альпинист как на Кавказе называли(Грозненский радиозавод)

[Dronych]

Ы
Вот вот.
Именно так.
И на западе делается точно так же

[patap]

Это Корвет 100у-068С как у мну.

Это Корвет 50У-068С...но это почти одинаково

[potroshitel]

На днях вот тоже приобрел такой аппарат. Платы отсутствуют.Что там стояло интересно...Надо искать

Интересно? Стояло вот это:

[сергей 88888]

99% что стояло то, что на ваших фото

[сергей 88888]

но не это точно

[Plain]

еще отличие 50у от 100у - ручки хромированные у 50у, а на моем 100у тож

[ЭДУАРД]

Никто ничего не лямзил

Ну я понимаю, что только не делалось для расширения ассортимента, ну это если на одном заводе - понятно, а так, тупо взять готовый аппарат и приклеить ему свой брэнд ну хотяб морду малость меняли.Просто увидел этот Барк впервые на форуме -О!
вот по моему пример положительный: сначало RRR Мелодия-104С потом Элегия-102С (Муром) тоже самое а сразу и не разглядишь Спасибо за разъяснение.

[Мистраль]

Подскижите какие предохранители стоят на БАРК 100У-068С. Маркировка предохранителя 6Т5 91.

[сергей 88888]

на 5 ампер вроде

[DONATAS]

6Т5 91

T - тугоплавкий
5 - 5А
91 - год выпуска
