Океан-209. Рига-110. и др. Перестройка УКВ на FM

[vatsur]

В майском номере Радио статья по изготовлению нового блока УКВ для Океанов

Лохни в духе военки всё собрал, даже на SMA не поскупился, для внешней антенны.

[rx56]

а тут друзья можно много чего по ремонту и перестройке на фм посмотреть.
ох и замучился смотреть а он ведь ещё и снимал всё это.
https://www.youtube.com/@Papa_Men/videos

[fdr1]

В майском номере Радио статья по изготовлению нового блока УКВ для Океанов

Причем на дискретных компонентах, без микросхем! Да еще автор обосновал, почему именно он считает, что на дискретных компонентах лучше.

[vatsur]

а тут друзья можно много чего по ремонту и перестройке на фм посмотреть

Не нужно там ничего смотреть. Жора Минский номер 2.

- "Калибровка NWT150" месяц назад... - О чём там после такого можно смотреть? Все глюки Океанов и варианты перестроек тут давно описаны.

[fdr1]

Жора Минский номер 2.

Жора это явление! Я с одного его видео хохотал до колик, когда он ругал чинщика, который до него Океан "перестраивал". Даже жене показал, она тоже очень смеялась!

[torneb]

а тут друзья можно много чего по ремонту и перестройке на фм посмотреть

Не нужно там ничего смотреть. Жора Минский номер 2.

- "Калибровка NWT150" месяц назад... - О чём там после такого можно смотреть? Все глюки Океанов и варианты перестроек тут давно описаны.

Да ладно..Не нужно быть столь высокомерным.Никому он не мешает,не нравится-ну не смотрите..

[vatsur]

Да ладно..Не нужно быть столь высокомерным.Никому он не мешает,не нравится-ну не смотрите..

Конечно. Можно запилить ролик "Жарим яичницу из яиц". Высокомерие тут не причём. Если человек считает важным (в первую очередь для себя) постить такие ролики, коих там уйма, и более понятных и профессиональных, то это о многом говорит, и тем более о том, что эта ветка форума для этого человека следущая ступень развития. Не нужно деградировать.

[rx56]

vatsur вы очень опытный любитель а может и профессионал и для вас это давным давно пройденный этап.
но здесь есть немало людей которые только вчера паяльник взяли в руки и вот именно для них я давал эту ссылку в надежде что им будет это интересно.
а наверно вы правы. теперь такие ссылки буду маркировать === для тех кому это интересно и для начинающих===.
кстати только сейчас просмотрел кино этого автора насчот калибровки его нвт150. хочу отметить что его приёмник если проверен на станциях службы времени и частоты \ таже РБМ 9996000 или 13996000гц \ то он калибровал всё правильно. я свой нановна также проверял и он несовпал на 1гц.
кстати совсем необязательно иметь крутой приёмник для калибровки. можно обойтись даже вефом или океаном или любым другим аппаратом где можно услышать эту станцию. мой самодельный частотомер на частоте 10мгц врал на 20гц.
и насчот чорных людей. и тут он тоже прав. хамла в сети сейчас хватает.

[vatsur]

но здесь есть немало людей которые только вчера паяльник взяли в руки

Поэтому нужно правильно воспитывать молодёжь, в правильном русле, а не показывать ошибки других. Об этом я и предупредил, что это не для развития, а как пример тернистого пути новоиспечённого ютубера.

Они, ютуберы, как упоротые идиоты, им указываешь на явные, очевидные ошибки - нет, напрочь отказываются видеть, слышать, читать. Один такой, кстати недавно тут появлялся, хоть кол на голове теши... А ведь дядькам далеко не 20, и даже не 30.

[rx56]

а вот тут в этом кино автор почемуто возложил на ослика совершенно ненужную функцию отображения характеристики фильтра в режиме в.ч.
ведь можно было соорудить детекторную головку за пол часа и применить самый допотопный ослик лишбы был экран по больше.
ведь ослики с хорошей полосой входных частот очень дороги и в этих измерениях совершенно ненужны да и картинка на экране будет выглядеть куда как приятнее если применить детекторную головку.
да и диапазон измерений расширится в несколько раз насколько высокочастотным будет диод в такой головке и тут уж вся тяжесть полосы частот ляжет не на ослика а на генератор и если он только до 30мгц то и смотреть сможем полосовые фильтры только до этой частоты а ведь нам нужны частоты хотябы до 120мгц чтобы видеть как настроены блоки укв и фм вот тут как раз и закавыка потому что такие генераторы на озоне стоят порядка 100 тысяч рублей.
но и тут наш брат любитель выкрутился. он применил в качестве такого генератора блок от старых советских теликов типа СКВ и СКД.както читал об этом в журнале РАДИО. правда непоймёш на характеристике частотные параметры и поэтому нужен и генератор частотных меток на экране ослика.
а поэтому рекомендую тем начинающим любителям которые хотят более серъёзно занятся ремонтом и переделкой приёмников для себя и друзей купить нановна ведь этот приборчик может вам показать все резонансные цепи в аппарате от 100кгц и аж до 300мгц и ненужен комп как для NWT хотя и его можно при необходимости подключить да и стоит этот NANOVNA куда как дешевле. а сколько можно всяких других измерений на нём посмотреть ну конечно кроме н.ч.
у меня такой приборчик уже около пяти лет и его работой доволен вот только все настройки приходится делать через меню а это так неудобно да и аккума хватает только на 4 часа работы и нужно будет сделать сетевой блок питания.

[vatsur]

rx56, мы не ищем лёгких путей? И как вы находите такой треш?

Думал троллинг, почитал комменты - нет, всё на полном серьёзе, по-взрослому, хотя название этого кено (Измерение АЧХ фильтра - проще простого) всё же наводит на мысль что это троллинг.

Сразу возникает несколько вопросов, с какой точностью можно произвести измерения подобным образом, и сколько килобаксов нужно ввалить, что бы повторить подобные измерения?

В двух словах опишу способ в тыщу раз проще чем в видео постом выше.

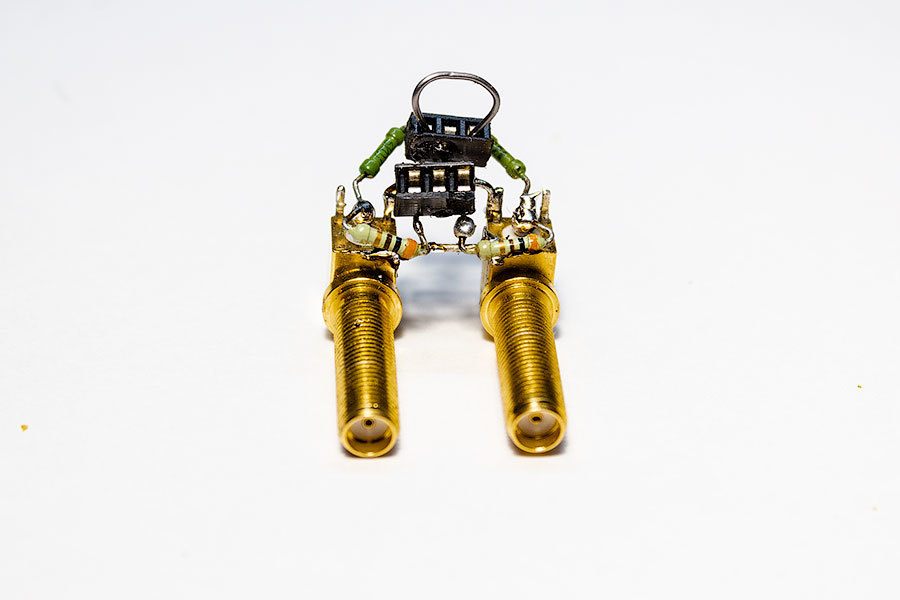

Берём коленку, правую, или левую по-вкусу, на ней паяем такую приблуду:



- Здесь приблуда для двух типов фильтров 10,7мГц и 465(455) кГц.

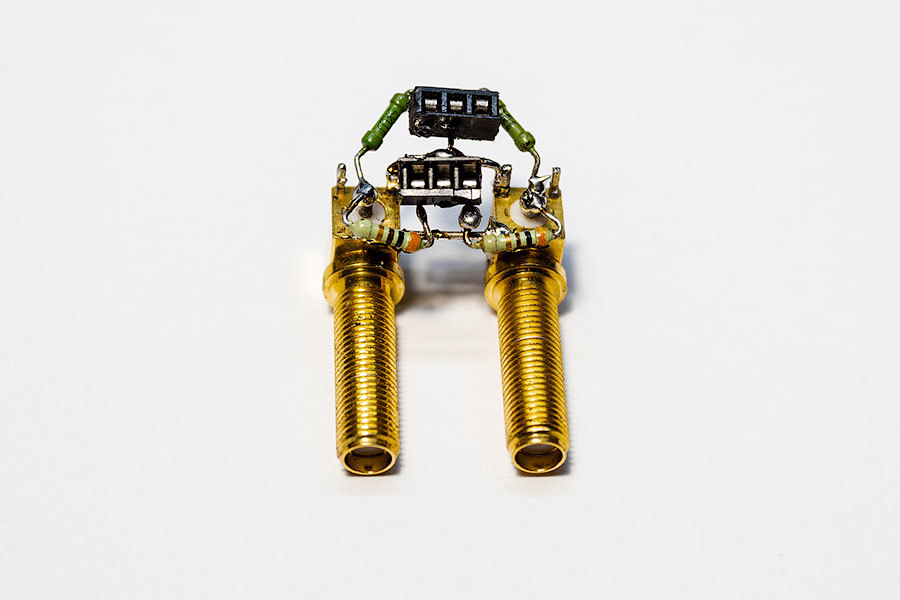

Ставим перемычку в нужный разъём:

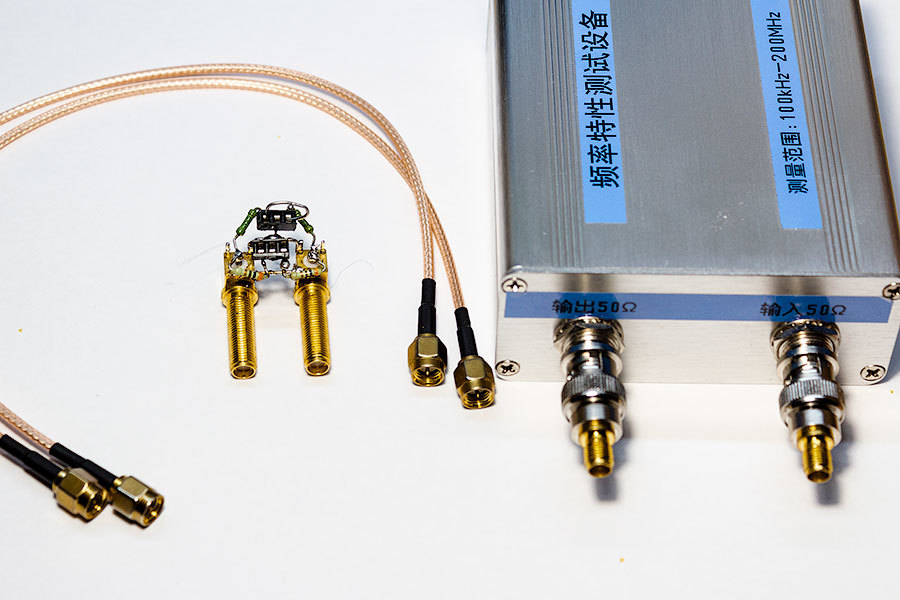

Скручиваем всё до кучи, подключаем к компу, проводим калибровку:



Затем вынимаем перемычку и суём фильтр. Проводим измерения, получаем такую картинку:



Сразу видим затухание, центральную частоту, ширину, перекосы, и полосу вплоть до -60дБ. Точность боллее чем достаточная для бытовой аппаратуры и применяемых фильтров.

Таким образом можно измерить любой фильтр зная нужный импенданс и соблюдая его при подключении фильтра.

Для низкочастотных фильтров намного точнее будет любой анализатор, тот-же RMMA, например.

[torneb]

vatsur, Вы странный человек. Судя по вашим мессагам в мире должен быть один автомобиль-например москвич.Все остальное-вольнодумство и шарлатанство)))
Откуда вы знаете мысли автора того ролика/Может он хочет пройти через классический путь до NWT или Nano и пощупать все своими руками,разобраться до мелочей?А может это ролик для начинающих,чтобы показать суть и принцип?
Сколько ваш NWT нынче стоит с учетом доставки на али?В районе сотки баксов?
Ну ладно нано в районе полтинника. У какого-нибудь бедного ,особенно в провинции и с кучей детей,радиолюбителя может нет таких денег, но есть старенький осцилл ,да и ремонтом на профессиональном уровне он не занимается.Ему что- быстренько теперь бежать брать кредит и покупать дорогие приборы?)))
Добрее надо быть к людям)
И как говорил герой одного шедевра - "Времена нынче не те!На вопросы надо смотреть шырше,а к людЯм относться мягше!"

[vatsur]

А может это ролик для начинающих,чтобы показать суть и принцип?

Мне сложно было понять автора, не говоря уже о начинающих.

Сколько ваш NWT нынче стоит с учетом доставки на али?В районе сотки баксов?

Не знаю. Но, в молодости весьма успешно использовал самопальный ГКЧ. Благо на тот момент с осцилографами было проще. Затем, если вы задумали мерить АЧХ не как единичный случай, то вам просто необходим соответствующий прибор. Хоть тот же Х50, Х42....

Добрее надо быть к людям)

Не к таким. А то скоро, благодаря таким людям начнём гланды через жопу удалять, забыв о том, что есть способ намного эффективней, надёжней и точней.

И, да, всё же если вы хотите довести до идеала больше двух приёмников, то сотка баксов это не такие большие деньги. В итоге вы сэкономите кучу времени и намного быстрее достигните результата, в итоге раньше и больше будете наслаждаться положительными эмоциями, а это дорогого стоит. Ну и в дальнейшем прибор пригодится для других нужд, я уверен.

[torneb]

Не знаю. Но, в молодости весьма успешно использовал самопальный ГКЧ. Благо на тот момент с осцилографами было проще.

Ну вот он и реализовал самопальный ГКЧ

Мне сложно было понять автора, не говоря уже о начинающих.

Это все субъективно..

Не к таким.

)))) Это уже каким-то нацизмом попахивает)
Подозреваю,что и вы не цицерон в жизни и не умеете донести сложные вещи простым языком..

И, да, всё же если вы хотите довести до идеала больше двух приёмников, то сотка баксов это не такие большие деньги. В итоге вы сэкономите кучу времени и намного быстрее достигните результата, в итоге раньше и больше будете наслаждаться положительными эмоциями, а это дорогого стоит. Ну и в дальнейшем прибор пригодится для других нужд, я уверен.

В ролике не указано ремонтом он занимается или нет..Кстати похожих роликов на ютубе наволом
https://www.youtube.com/results?search_ ... 1%84%D0%B5
Что они по вашему- все "казлы" и неучи?)))
Да и не указано в нем, что он приемники настраивает массово.

[vatsur]

В ролике не указано ремонтом он занимается или нет..Кстати похожих роликов на ютубе наволом

В ролике есть заголовок, цепляющий. Всё в лучших традициях SEO. Я повёлся и прифигел! - Нунифигасибе простой способ, да он офигел, внатуре!

А что касаемо роликов в ютубе навалом, то полностью согласен с этим утверждением:

Меня смутил формат YouTube Shorts , это целый паноптикум имбецилов , наркоманов и извращенцев всех мастей.

Зачем сюда тянуть весь этот шлак?

[rx56]

vatsur я также как и вы в молодости собрал себе простейший ГКЧ из раздела -конструкция выходного дня- кажется.
там ещё ни одной катушки небыло а всё на резисторых и кондюках. но вот както он мне тогда не приглянулся когда я проганял каскады пч и эмф на 500кгц в самодельном трансивере конструкции UW3DI и этот приборчик долго потом пылился на полках.
потом в одной книге автора Скрипника высмотрел ещё один ГКЧ куда более серъёзного прибора и с метками но изза недостатка деталей и материалов так его и несобрал.
а тут както знакомый рассказал что через его фирму по ремонту всего заказали этот нановна так сказать подарочный вариант в красивой коробке и всего за 3000р в Ростове ну и тогда мы с ним решили тоже себе заказать такие приборчики. но мы даже и не думали о том чтобы им настраивать аппаратуру а для настройки разных антенн для КВ. ведь этот приборчик в первую очередь векторный анализатор резонансных цепей.
но когда я увидел в сети как люди с его помощью настраивают самодельные кварцевые фильтры и разные полосовые и делают сопряжение то решил применить его для перестройки укв на фм и настолько мне это понравилось что теперь тыкаю его везде где есть ПЧ и УВЧ каскады.
сейчас конечно появились много других нановна которые уже бьют аж до 3ггц и даже до 6ггц а людям всё мало им подавай до 20ггц.
и насчот шлака. если здесь уже всем давно всё понятно и никаких вопросов не возникает то тогда пора и тему эту закрывать.
както в сети набрёл на один сайт где очень грамотный конструктор рассказывал по схемам как работают каскады в радиопередатчиках и усилителях. но когда понял что вопросы ему задают только люди вольные сыны эфира а правильнее нелегалы то стало не интересно и туда я больше не ходок.

[vatsur]

Ну, вот. NanoVNA 3K всего. Дешевле, чем набор приборов у того ютубера.

[olegmotov]

Ну вот он и реализовал самопальный ГКЧ

Что интересно, у генератора уже есть ГКЧ, и самопальная схема просто не нужна.
Так что "за изобретение ставлю пять, а по предмету неуд"

Впрочем, лично меня такие ролики никак не задевают.
Свободу самовыражения никто не отменял, так же как и быть самому себе злобным буратино

[rx56]

ну вот друзья и разобрались.
тут вчера изза погоды вечером в сети нашол одного товарища который во все старые советские малые приёмники тыкал фм платы причом даже в аппараты в которых такого диапазона даже и не планировалось.
кино там коротенькие по 3-5 минут но очень их много. однако я решил что это не наш метод и поэтому ссылку сюда давать небуду.
както два года тому назад восстанавливал балтику ламповую завода веф и всёбы ничего вот только кв диапазоны были очень вяленькими.
когда стал проверять сопряжение с помощью нановна в режиме ГИРа то увидел что перестройка гетеродина хорошая а вот входные контура двигались кпе совсем мало и настроены в центр каждого диапазона.
при боле внимательном осмотре и прозвонки цепей выяснилось что общего провода между контурами кв диапазонов нет совсем. тоесть заводской брак. поначалу думал что гдето обрыв но даже на пайке было видно что такого провода просто не припаивали. знакомый меня даже отругал мол вефовские аппараты всегда очень качественно отлаживают и собирают и мне не поверил.
тогда я решил сам проложить такой общий провод и приёмник на кв сразу ожил и проверка наной показала что перестройка контуров преселектора теперь происходит как надо. теперь мне стало понятно почему люди не обращали внимания на хреновую работу аппарата на кв. да просто потому что эти дапазоны в те времена были и нафиг ненужны потому что СВ и ДВ тогда гремели по всему союзу кроме конечно сибири и дальнего востока.

[Shuare]

при боле внимательном осмотре и прозвонки цепей выяснилось что общего провода между контурами кв диапазонов нет совсем. тоесть заводской брак. поначалу думал что гдето обрыв но даже на пайке было видно что такого провода просто не припаивали. ... теперь мне стало понятно почему люди не обращали внимания на хреновую работу аппарата на кв. да просто потому что эти дапазоны в те времена были и нафиг ненужны потому что СВ и ДВ тогда гремели по всему союзу кроме конечно сибири и дальнего востока.

Что-то с трудом верится. Скорее всего общего провода нет, потому что был нормальный контакт с шасси (который ухудшился со временем). С вашим знакомым - согласен. Шарился в детстве на Балтике по КВ, работало все бесподобно, и от глушилок удавалось отстроиться. Вы бы с старыми радиолюбителями поговорили, прежде чем такое тут писать

[Pilot-by]

Shuare, сомнительная идея использовать шасси в качестве единственного проводника. по любому должно быть продублировано проводом.

[Shuare]

Shuare, сомнительная идея использовать шасси в качестве единственного проводника. по любому должно быть продублировано проводом.

В массовой бытовой аппаратуре? Да сплошь и рядом!!!

[fdr1]

ну вот друзья и разобрались.

Ваши сообщения в общем интересно читать, но очень тяжело, т.к. вы ленитесь и на клавишу Shift нажимать упорно не хотите. Я бы поверил, что это у вас такой моральный кодекс, но вы же СВ, ДВ можете большими буквами писать. Поэтому, увы, ваши сообщения приходится пропускать. Думаю, что и не мне одному.

[vatsur]

В массовой бытовой аппаратуре? Да сплошь и рядом!!!

Везде продублировано, иначе окись шайбы под винтом и пипец работоспособности. И скорее не прводник, а масса, выбор точки подключения к ней тоже играет важную роль.

[Shuare]

...окись шайбы под винтом и пипец работоспособности...

Типовая неисправность - плохой контакт корпуса электролита КЭ-2 и шасси (шайбы - нет!)

[rx56]

Shuare да в том то и дело что небыло этого общего провода. там если вы копались в таком аппарате то наверняка бы заметили что земляные концы катушек сидели на галетных гетинаксовых переключателях и тудаже припаивался общий провод который соединял между собой все эти концы контуров преселектора.
тка вот. на СВ и ДВ такой провод был а вот на КВ он почемуто не шол а все пайки были заводские и покрыты розовым лаком.
когда стал туда припаивать этот дополнительный провод то вонь от заводского флюса была ещё та.
ну да ладно верить или неверить в наши сообщения это каждый решает сам.
и я тоже бывает чтото читаю или смотрю на мониторе компа и думаю что вот тут согласен а вот тут спорное утверждение.
и когда хочю человеку об этом сказать в коментариях то комп сразу почемуто просит сперва создать аккаунт и только потом можно высказать где есть ошибка. хотя вот на другом компе где стоит семёрка такого почемуто небыло а вот на десятке такая хрень есть. ну мне этого делать нехочется и просто читаю что там другие говорят.
а теперь вопрос но только к знатокам. есть у меня ламповая радиола КОМЕТА. и вот на кв1 есть такой интересный ньюанс. когда кротиш настройку по диапазону то в одном месте индикатор начинает плавно сходится почти до половины а потом таже плавно расходится причом такое наблюдается на шырыне гдето 20 процентов всей шкалы и при этом падает чутьё а если туда попадает станция то никаких свистов нет.
причом я такое наблюдал уже не раз но правда только на ламповых аппаратах. причину я так и не устранил. может кто подскажет где можно прочитать о такой неисправности.

[OGR]

rx56, У Вас радиола часом не 50-х годов выпуска? В своё время занимался такой, с переменным успехом. Сейчас точно не помню, но с переключателями были проблемы, проверьте их. Лучше конечно в теме ламповых аппаратов, у них(мастеров/любителей) опыта в этих аппаратах всё таки по больше.

Схема такая?

[Shuare]

Shuare да в том то и дело что небыло этого общего провода. там если вы копались в таком аппарате то наверняка бы заметили что земляные концы катушек сидели на галетных гетинаксовых переключателях и тудаже припаивался общий провод который соединял между собой все эти концы контуров преселектора....

Т.е. Вы хотите сказать, что монтаж не соответствует схеме? (Вообще-то это грубейшее нарушение, если это не в одном экземпляре, а в партии - мог и главный инженер полететь)

[rx56]

OGR наверно вы правы может там чего подскажут
Shuare так вот и я сначала тоже был в шоке а потом вспомнилось как родычам настраивал звук на телике таурас. причина была в ненастроеном контуре дробного детектора и звук был с искажениями. сам телик был под заводскими пломбами.

[rx56]

а теперь только для начинающих которые хотят перестроить свои приёмники ОКЕАН на фм диапазон.
вот даю ссылку на автора который довольно подробно рассказывает о ремонте таких приёмников и проводит перестройку некоторых блоков и даже диапазонов.
https://www.youtube.com/@user-rm4pw9yk8h/videos

[OGR]

rx56, Кстати, вспомнил намедни про "Комету". Пайки там плохие были от времени, один провод (щас не помню откуда/куда) несколько Мего Ом! сопротивление показывал, ну типа того.

[rx56]

а вот друзья ссылка для начинающих на сайт в сети для тех кто хочет внедрить в свой старенький аппарат где нет фм диапазона а есть только дв и св а там и послушать теперь нечего.
сразу скажу что это не мой метод работы и наладки аппаратуры. считаю что такая модернизация аппаратов не по мне.
https://www.youtube.com/@PadioTexnik_Aleksandr/videos

[torneb]

а вот друзья ссылка для начинающих на сайт в сети для тех кто хочет внедрить в свой старенький аппарат где нет фм диапазона а есть только дв и св а там и послушать теперь нечего.
сразу скажу что это не мой метод работы и наладки аппаратуры. считаю что такая модернизация аппаратов не по мне.
https://www.youtube.com/@PadioTexnik_Aleksandr/videos

Да ладно.Именно от него и пошла идея установить генератор на логике в планку на TEA5710.Иначе до сих пор бы мучились с кривым FM на планках.А многие стали выдавать это как "собственную разработку",как Жора минский
Вообще тема краденого и выданного за свое это отдельная тема)Тот же жорик взял схему у Беленецкого генератор на пьезоэлементе на 465 кГц с модулятором в 1 кГц и выдал за собственную разработк
Любое решение имеет жизнь.Полностью переработанные океаны по методам лохни ничем не отличаются от методов встраивания .В обоих случаях аутентичности 0.Даже замена любого старого электролита современным уже лишает его этой пресловутой аутетентичности.
Как говорится- вам шашечки или ехать..

[rx56]

torneb я ничего не могу сказать насчот кто и чего придумал потому что незнаю.
но вот прилаживать разные дополнительные устройства в заводской аппарат это както некамильфо.
уж если чего задумал то лучше уж с нуля зато своё.
лет 10 тому назад перепанахал для фм мередиан старый. всё в нём выбросил кроме унч и втулил платку фм приёмника который прикупил знакомый на рынке но так его и не запустил. пришлось повозится с механикой для резистора настройки но всё установил и чего. немного послушал и теперь стоит на полке. на вид мередиан а на деле уродец ведь нет его родных диапазонов.
жора он хоть чем и торгует зато делает всё сам а вот знакомый из соседнего города хотел приобрести по объявлению по продаже в сети импортный б.у. трансивер. перевел на указанный счот деньги и всё капут. ни аппарата ни денег ни продавца. ищи теперь этого гада.
поэтому если както и модернизировать чего то с умом и чтобы внешний вид оставался прежним и никаких лишних ручек и кнопочек и чтобы все функции прежние остались.

[OGR]

перепанахал для фм мередиан
Аккурат "Гнездилов" будет...

Ежели не секрет, часом не Меридиан 202?

[torneb]

но вот прилаживать разные дополнительные устройства в заводской аппарат это както некамильфо.

Не надо из массового дряхлого радиоприемника возводить культ.
Что вы в неизменном виде с дохлыми электролитами собираетесь слушать?Шорохи?)

orneb я ничего не могу сказать насчот кто и чего придумал потому что незнаю.

Вы можете легко это проверить по дате выхода ролика на его канале.Он,если мне не изменяет память,впервые это проделал с ХА34,устанавливая ее в ВЭФ

поэтому если както и модернизировать чего то с умом и чтобы внешний вид оставался прежним и никаких лишних ручек и кнопочек и чтобы все функции прежние остались.

вы уж определитесь-модернизировать можно или некомильфо.

[Pilot-by]

Не менять литы, для сохранения аутентичности, возможно имеет смысл, на аппаратах под заводскими пломбами. А ещё лучше, если есть заводская упаковка, к тому же заклеенная, то и не вынимать из неё!! )))

[OGR]

для сохранения аутентичности,

Некоторые товарищи, для сохранения аутентичности, считают вообще ничего не менять, а зачем же тогда аппарат открывать?
А в ответ тишина... ну типа "просто посмотреть". У меня один знакомый мастер выковыривал чрево советских электролитических конденсаторов и внедрял в оболочку китайские литы и ничего, считал это нормальным деянием, без изврата!

[Pilot-by]

OGR, ну в океане так заморачиваться с литами, может пока рановато, но вот для аппаратов, допустим 30-х годов, считаю вполне оправдано.

[rx56]

OGR нет это был меридиан 201. только сейчас посмотрел.
torneb вот насчот дряхлости вы конечноже правы. както года три назад у одного деда в сарае при поиске провода наткнулся на первый альпинист. ох радости то было. ведь все другие у меня уже есть а такого сейчас и не сыскать. там конечно уже конкретно его ковыряли и динамика небыло но вот корпус был нормальный. две недели его приводил в божеский и рабочий вид зато теперь он работает правда только вечером его и можно на св послушать.
этой зимой у нас много электросетей порвало гололёдом и почти неделю сидели без света так он по вечерам только и выручал.
а насчот литов для вида дербанить старые и туда пихать китайские считаю уже лишнее. можно просто поменять и не заморачиватца.
видел как один человек втулил в ламповый урал57 туда где проигрыватель какуюто китайскую приблуду чтобы музон с флэшки слушать.
может это был такой заказ. но жалко видеть такое. да и лампы всё это быстро поджарят.

[OGR]

перепанахал для фм мередиан старый.

нет это был меридиан 201.

rx56, Дык в 201 "мередиане" фм (укв) отродясь не было.
Кстати сказать, неплохой "рункфунк" был, от отца мне достался, да в хлам я его превратил, будучи пионэром. В уличных боях да за "правое дело", так сказать... один шильдик и остался, ну вот как то так. Да ну посвоиму весело было, щас все друзья, кто остался в этом мире.

[rx56]

OGR да в том то и дело что небыло укв в нём и поэтому я и решил туда втулить фм платку с рынка которая только унч не имела и в место кпе там были варикапы и управлялись они напругой с переменного резистора. даже стерео выход был и чутьё неплохое.
а приёмник всёравно жалко. да что там говорить. по молодости я много разобрал ламповиков на детали. потому что в магазинах нихрена толком небыло.
кстати сегодня мне подарили армейский кв приёмник Р-309. тяжолый. 37кг да ещё бп итого почти 50кг. пока по жаре в тачке домой 3км дотащил так весь вымок до нитки от пота. солдатики связисты слушали его от 1 до 36мгц. работает и от сети и от аккума. весь на стержневых лампах

[Shuare]

...
кстати сегодня мне подарили армейский кв приёмник Р-309....

Аппарат шикарный! Сам такой кручу регулярно. Рекомендую сразу доработать.

Р-309. Ничего плохого про него не скажу, но вот постоянный шум на выходе... Разозлился, разобрался - шумит второй преобразователь. Пришлось сделать регулировку усиления по 2 ПЧ (использовал ручку "запас усиления", чтобы внешний вид не портить) - регулирую напряжение на экранных сетках 2 ПЧ в диапазоне 20-50В. Чувствительность упала ненамного (субъективно), а шум при отключенной антенне пропал.

[OGR]

сегодня мне подарили армейский кв приёмник Р-309.

Хороший подарок! Воинам нашим привет от 3-й Бр.

[svk]

Именно от него и пошла идея

В моих двух Спидолах его планки с виртуальным диапазоном и автопоиском с записью в память.

[rx56]

Shuare да вы правы. в своё время был дороже чем Р-250 тые.
дорабатывать пока небуду потому что нужно привести его в порядок. сегодня включил и первое впечатление насчот градуировки неахти.
на частоте 9996кгц ошибка почти 4кгц по нулевым биениям. и настройка контуров пч с плавной регулировкой ширины полосы тоже сбита в бок гдето так на 3кгц. ну эта беда почти у всех старых армейских аппаратах сколько я их в своё время покрутил и всё время меня это удивляло.
хотя для приёма телеграфа и ам это конечно пофиг а вот для однополосных сигналов неахти.
а так конечно чутья у него навалом хотя вот на десятке чувство конечно падает. может изза старых ламп.
короче поставил его на стапеля и начну ладить по инструкции. на краснодарском сайте глянул его схему. дочегоже убогая копия. стыдоба такую былобы выкладывать.
есть в аппарате и поражонные точки но их мало и они легко вычисляются и почти не мешают.
OGR этот приёмник мне подарил товарищ потому что он ему ненужен так как есть ещё и буржуйский трансивер. отдавал ещё и приставку передатчик но я отказался потому что есть трансивер SW2011T который меня вполне устраивает. отдавл ещё и Р-311 правда без корпуса но я отказался.

[Pilot-by]

rx56, А я Р-311 недавно приволок (за недорого) )), с корпусом, и вибропреобразователем. преобразователь конечно не работает, хоть и вибрирует. Наверное контакты подгорели....А так от внешнего питальника заработала сразу, чуйка впечатляет

[rx56]

Pilot-by был у меня уже правда давно этот Р-311. с акумом и вибриком. правда небыло куликовки.
плохо что в нём было только одно преобразование частоты и то 465кгц. низковатая конечно ПЧ и поэтому на частотах выше пяти мгц уже лезет зеркало и поэтому диапазон 40м и 20м вечерами слушать напряжно изза этого зеркала.
эти приёмники както совсем мало ценились да и лампы на него не купиш в магазине. вот и потрошили их только чтобы забрать оттуда верньер и кпе ну ещё и катушки с кварцем.
вот УС-9 тот както более был востребован потому что в верх диапазон был уже до 18мгц и лампы можно было купить. был у меня этот ус и чтобы избавится от бешеного усиления я первую лампу УВЧ снимал а вместо неё ставил кондёр 100пик. и тогда можно было более комфортно слушать эфир на большую антенну передатчика. а другие любители так ещё и индикатор 6Е1П тулили для форсу.

[Pilot-by]

а тут друзья можно много чего по ремонту и перестройке на фм посмотреть.
ох и замучился смотреть а он ведь ещё и снимал всё это.
https://www.youtube.com/@Papa_Men/videos

Посмотрел пару-тройку видосов, написал пару комментов, где он порол откровенную чушь, сразу бан))) Короче понятно всё))

[2vlad]

... написал пару комментов, где он порол откровенную чушь, сразу бан)))

Да, оне крутые!
