Соната 308

[ФОМА]

Добрый всем вечер! Господа, может кто-нибудь подсказать(а лучше показать) какие ручки переключения перемотки и воспроизведения стоят на Сонате 308 а то в музее плохо видно.

[ФОМА]

Господа, ну неужели никто не знает???

[ФОМА]

Ну может хоть кто-то чем-то поможет?!!

[SvS]

http://bb.dsn.ru/download/file.php?id=3781&mode=view

а не нужен случаем соната 304 ??

[ФОМА]

Весьма интересна, но с пересылкой на Алтай она, "Я так думаю", будет стоить бешеных денег.

[ФОМА]

Сразу и не въехал, спасибо за фотки ручек!!! По пересылке Узнаю и сообщу, но т.к. живу не в городе, по моему это бесполезная затея. Ещё раз спасибо за фото, если можно-напишите размеры: длину, ширину и диаметр основания.

[bluezmoon]

На днях прикупил такой аппарат,только потому,что вид достаточно приличный.1979-й год,сентябрь.Я поступил в вуз .



А с двумя индикаторами есть у кого аппарат?

[Henadzy]

Не хотелось обращаться по таким, кажется, мелочам, но что-то "заклинило" у меня.(да простит меня старого топикстартер).. Досталась точно такая находка с двумя индикаторами, вид как с завода, пломба и все документы. Но! без головок! Да-да, хозяин сказал; нужны были куда-то срочно, вообщем сам толком не помнит. Внутри муха не сидела, поменял все электролиты, смазал, поставил головку какую-то от второклассника, включил-поёт! И поёт замечательно после регулировки головки! А вот запись не пошла по каналу 2-3 (правый канал), пишет глухо с немного меньшим уровнем. Высоких почти нет. Ладно поставил новую головку от Эльфы-201, результат-тот-же. Сейчас поставил новую головку 6Д24.051 - тоже самое. На плате УЗВ электролиты все заменены, переключатели промыты, режимы транзисторов выставлены , напряжение подмагничивания проверено осциллографом, всё идентично по каналам...Что за фигня? Очень хочется сделать как с завода, с ней связано очень много воспоминаний от конца 70-х, когда учился в БСХА ...

[Самый !]

Если головку ставили точно "как было"- мог остаться и залом плёнки на ней.
Визуально проверяли прохождение ленты по тракту?

напряжение подмагничивания проверено осциллографом, всё идентично по каналам

- где это проверено, в какой точке?

Поменяйте каналы на голове или выходе УЗ: так узнаете, где искать- в тракте ЛПМ или УЗВ.

[Henadzy]

Измерения производились на ГУ, каналы сейчас поменял на головке-проблема осталась на 1-4. Чё-то не то на плате... Думаем, что могло накрыться ...

[Самый !]

Думаем, что могло накрыться

1) Если в тракте УЗВ есть МБМ-подобные кондёры, их следует менять- на типа К-73.
Хотя оных быть не должно.

2) Кондесаторы ПМ- тож не имеют особо лестных отзывов: viewtopic.php?p=2409556#p2409556
тож на К-73.

При неимении оных кондёров в запасе- можно поменять местами из канала в канал.

3) Проверьте уровень подмагничивания на выходе УЗВ к ГУ, но "до" фильтра-пробки.
Возможно, она "сбита"- только не крутите L сразу.

22.21. +
4) Добавлю: подстроечники ВЧ-коррекции вроде есть, можно просто сравнить ими выставленные номиналы.
И подклепать их, если надо.

[Henadzy]

Там всё в норме-уже проверено...

[Самый !]

Там всё в норме-уже проверено

Раз именно "ВСЁ" проверено- ну тогда д.б. всё в порядке ...
Проблема "кажующаяся".

[Henadzy]

Плёнка идёт по положенным местам, головки выставлялись по лентам, не-всё таки что-то в плате одного канала...

[Самый !]

не-всё таки что-то в плате одного канала

Это сразу дало понять замена канальных проводов на ГУ местами.
В сборках тож есть электролиты, но они вряд ли скажутся на ВЧ.

1) Надеюсь, меняли местами на ГУ сразу пару проводов в каналах?
2) Как убедились в исправности кондёров ПМ-К73: демонтировали и меряли?
Подстроечники: при измерении иногда достаточ. надавить на ногу, и контакт восстанавливается. Их мерять надо "рядом" на печати или тож демонтировать.
3) Основное: сигнал ВЧ с генератора пробовали давать и смотреть его прохождение от входа насквозь к голове, если отключить ГСП?

4) На всякий случай, дайте внятные фотки платы УЗВ с обеих сторон.
Попробуем поискать "чудо" с помощью телепатии ...
Ибо есть некоторый "опыт" в оном.

[Henadzy]

Сегодня вечерком займусь (если срочных дел по дому не появится). Подстроечники-довольно слабые элементы в этом магнитофоне, при попытке подравнять напряжение подмагничивания на головке один сразу рассыпался на составные... Пришлось заменить, и остальные тоже не внушают доверия.

[Henadzy]

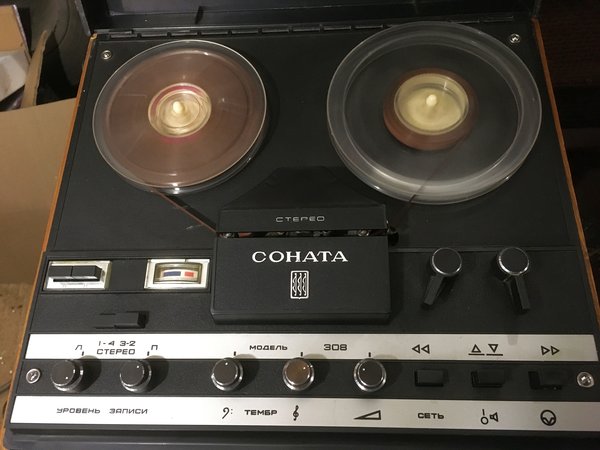

Всё таки победил я свою Сонату... Причина была проста до банальности-не было контакта в группах переключателя "запись-воспроизведение". Пришлось несколько раз промывать и этот переключатель, и переключатель дорожек.Кажись, всё нормализовалось. Полбаллончика Контакта 61-го извёл, но пока работает стабильно. Почистил-смазал ЛПМ, Пассики лавсановые как новые, перемотка-без проблем. Пишет с немного большим уровнем, чем UHER-4400, но у того запись на "девятке" более качественная (на мой ух). Но воспроизведение-на высоте, регулировки тембра позволяют добиться неплохого звука от этого агрегата, самое то-послушать иногда в беседке под шашлычёк. Выпущен в марте 1979 года и в апреле этого же года был куплен в магазине "Подарки".

[Tofiq62]

Вообще подобные монофонические магнитофоны тех лет звучат очень прилично.Ваш магнитофон сохранился отлично,что редко встретишь сейчас.Я во всяком случае Сонату в такой сохранности не видал.
