Распайка

[Гледен]

Необходимо перепаять пальчиковый штекер на DIN-овский, имеется два проводка один из которых экранирующий, на какие лепестки паять проводки?

[Karlson1664]

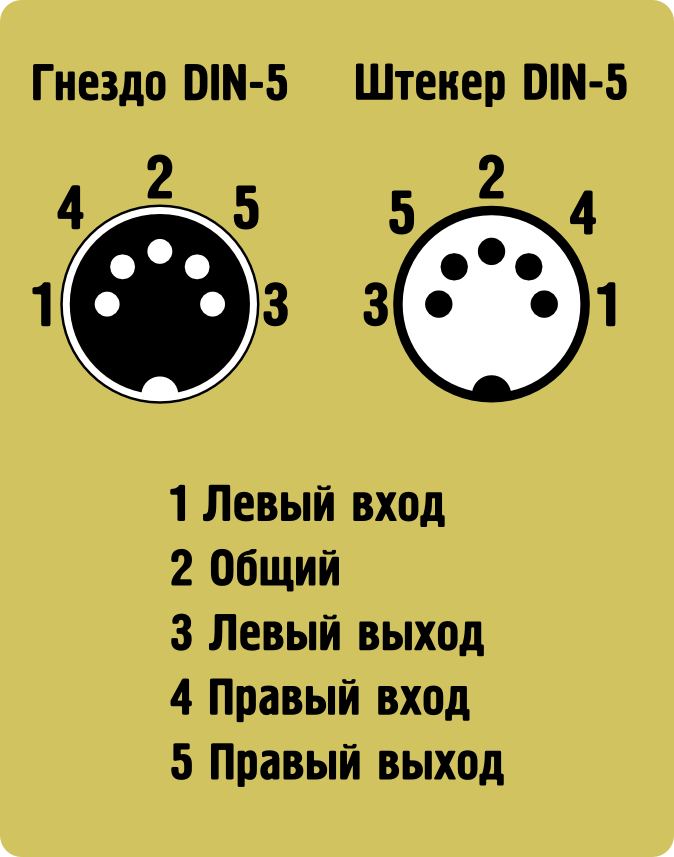

Смотря куды сувать. А так ... получите:-

[Гледен]

Имеется микрофон 1962 года (провод пальчиковый) А хочу в катушечный магнитофон Маяк202 сунуть (там пятиштырьковые DIN-ы)

[kubrvl]

микрофонный вроде 5-1

[Etsat]

По рисунку выше - экран на 2, жилу на 1.

[kubrvl]

Etsat
точно, перепутал, 2-1

[Гледен]

ок.

[Digger]

Тут вот какая ПРИНЦИПИАЛЬНЕЙШАЯ разница.... Если микрофон 1963г, то он вполне может быть от лампового магнитофона, а поэтому имеет внутри повышающий трансформатор и рассчитан на сопротивление нагрузки около 500 кОм. Поэтому с низкоомным транзисторным входом он будет работать хреново - срезаются высокие и уровень маловат. Для транзисторного мага нужен микрофон с выходным сопротивлением 200 Ом примерно. Так что внимательно

[Muller]

Микрофон с высоким сопротивлением с низким входом работать будет нормально... главное чтобы не наоборот, низкоомный микрофон в высокоомный вход не ткали.

[Phlanger]

Muller, не несите чепуху, "я вас умоляю!"
МД-47 с вооот таким трансформатором внутри на вдох Маяка-203 работать - _не будет_

[Muller]

Ну не знаю, как там с МАЯКом 203м, но с 233м кассетным, равно как с Весной 202, 306 и звуковой картой creative sb Live микрофон этот прекрасно работает... а вот при попытке прикрутить к НОТЕ-М МД-201 случился со мной облом-с... при максимальном уровне записи звук еле еле прослушивался. Вот так то, опыт не пропьешь!

[ses-ms]

Muller, не несите чепуху, "я вас умоляю!"
МД-47 с вооот таким трансформатором внутри на вдох Маяка-203 работать - _не будет_

верно, проверено практически

[Phlanger]

не знаете - так не несите... эээ... понятно
МД-47 бывал в двух вариантах, "для ламповых" и "для транзисторных", соотв. с трансформатором и без
а вот результаты попыток прикрутить дохлый микрофон к дохлому магнитофону - не довод

[Muller]

Никогда не было МД-47 без трансформатора. Самостоятельно кастрированные не считаются.

[Phlanger]

вы лично перебрали все МД-47 во Вселенной? правда-правда? или по простому забыли ключевое слово У МЕНЯ, по умолчанию считая себя этой Вселенной средоточием ?
если вам лень почитать, что штатно давалось к какой-нть Весне-2 или Яузе-20 - то мне тем более

[Атос]

Микрофон с высоким сопротивлением с низким входом работать будет нормально... главное чтобы не наоборот, низкоомный микрофон в высокоомный вход не ткали.

именно наоборот

[PROF61]

Ну от Яузы-5 микрофон с трансформатором в самодельной стереопаре в РУСЬ-207 тыкал. Дохловатенько но работало... Но что самое интересное микрофон от транзисторного Воронежа -404 (280 что ли Ом) прекрасно у меня работал с ламповой же Яузой-6. Вот это как понимать ?

[Muller]

Да очень просто... раз на раз не приходится и все зависит от каждого конкретного случая.

[Атос]

Ну от Яузы-5 микрофон с трансформатором в самодельной стереопаре в РУСЬ-207 тыкал. Дохловатенько но работало... Но что самое интересное микрофон от транзисторного Воронежа -404 (280 что ли Ом) прекрасно у меня работал с ламповой же Яузой-6. Вот это как понимать ?

как сказал Мюллер тока наоборот

Микрофон с высоким сопротивлением с низким входом работать будет нормально... главное чтобы не наоборот, низкоомный микрофон в высокоомный вход не ткали.

[Phlanger]

все зависит от каждого конкретного случая

что в переводе означает "я не знаю, как соотноситца Z генератора и сопротивление нагрузки и не знаю, зачем в микрофоне трансформатор"

[Gonchar]

Более подходящей темы для вопроса не нашёл!
Что за распайка кабеля 5 DIN : 3 и 4 сигнал, 5 корпус.

Уже на третий такой нарываюсь в магазинах и на рынках.

[protol]

Gonchar, та цэ кЕтайчег. Лепят чего непоподя, куда попало.

[Gonchar]

Но зачем то их делают и продают (http://www.premier-av.ru/ в частности).

[Phlanger]

мидикобель какойнть? я не знаю

[protol]

Но зачем то их делают и продают

Зачем делают, не знаю, а продают, шоб бабок заработать.
PS По Вашей ссыле что то не обнаружил описания распайки DINов...

[Gonchar]

protol распайки там нет. Просто упаковка от такого кабеля сохранилась. Они продаются по всей Москве.
У меня тот, что с арт. 5-153 1.5 ( ещё 5-151 1.5 сразу отдал обратно).

[protol]

распайки там нет.

От, то то и оно... Народ пачками ведется на эту шляпу, а потом мну тащуть перепаивать... А ДИНы неразборные... Ну и...

Они продаются по всей Москве.

Значиццо, либо покупать с тестером в руках, дабы проверить правильность распайки, либо паять самому. Последнее по моему проще.

[Gonchar]

А ДИНы неразборные... Ну и...

Вот я их и резал и перепаивал.

либо паять самому.

Что и делаю. Но вот захотелось заводского производства прикупить.

[protol]

Но вот захотелось заводского производства прикупить.

А я тут как то пельменей захотел. НАСТОЯЩИХ! Одни попробовал - дерьмо, вторые - оно же... Дальше экспериментировать не стал. Супруга мясца накрутила, стаканом по старинке теста надавила и... Ну вот же они, НАСТОЯЩИЕ!
Вот так и живем...

[Andreys]

Более подходящей темы для вопроса не нашёл!
Что за распайка кабеля 5 DIN : 3 и 4 сигнал, 5 корпус.

Уже на третий такой нарываюсь в магазинах и на рынках.

5-корпус это АТ-разьем комповый. До p/s такие были. Вам случайно не провода от древнего KVM-свичера продают?

[Phlanger]

в разъёме от кнопок 4 провода

Pin 1 CLK Clock signal
Pin 2 DATA Data
Pin 3 N/C Not connected. Reset on older keyboards
Pin 4 GND Ground
Pin 5 VCC +5V DC

=================

3 и 4 сигнал, 5 корпус.

миди это... было... тока вы нумерацию спутали

[Gonchar]

тока вы нумерацию спутали

Да ничего я не перепутал!
Я его разбарахолил и перепаял.
А 5-й контакт был запаян на корпус разъёма.
