Показываем самоделки наших дней.

[VASILI]

самоделках автор сам решает - что,зачем и почему

А я че...я н че...
Я же написал - сделано отлично. Но на мой вкус, мой личный вкус, индикатор с такими символами малость портит внейшний вид. Похоже на какой то измерительный прибор.
Опять же - только мое видение...

Еще раз пишу - автор молодец, очень качественно все сделано.
Кстати, откройте секрет технологии нанесения надписей? Если конечно можно.

[Гурон]

Надписи= Станок ЧПУ и затирка акриловой краской.

[valera9]

Как вам усилитель. все сделано как надо.

[torneb]

Как вам усилитель. все сделано как надо.

симпатичненько.А морду показать?)

[valera9]

torneb,

[ALS]

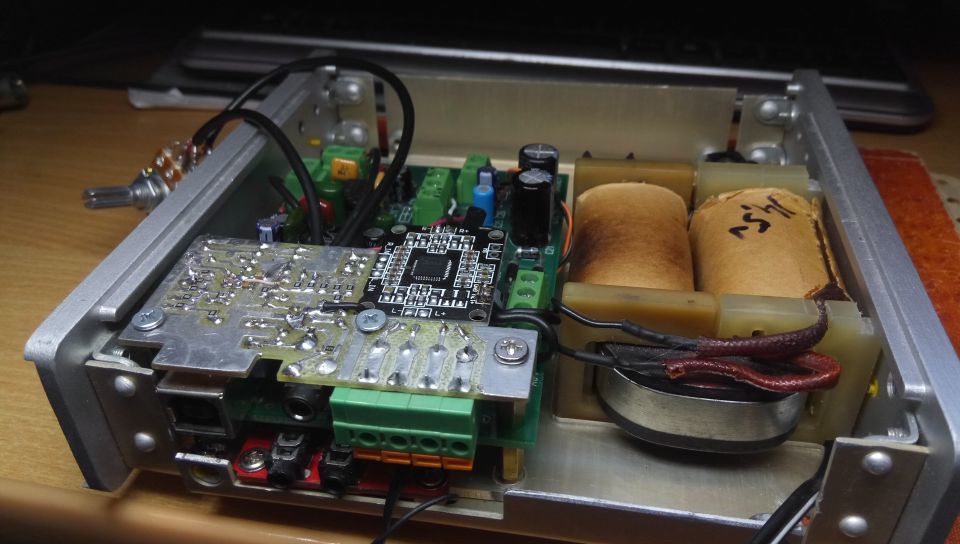

Всё это уже давно валялось по углам, наконец-то нашел время собрать их в кучку : ЦАП на PCM2702, MIDI-синтезатор на VS1003 и усилитель на каком-то китайском модуле. Из самодельного только 4-канальный микшер (ЦАП, MIDI, линейный вход и еще один канал на всякий случай).
Запитано от трансформатора, который когда-то шел в комплекте с отечественным паяльником.
Мордаху еще не доделал.

[svk]

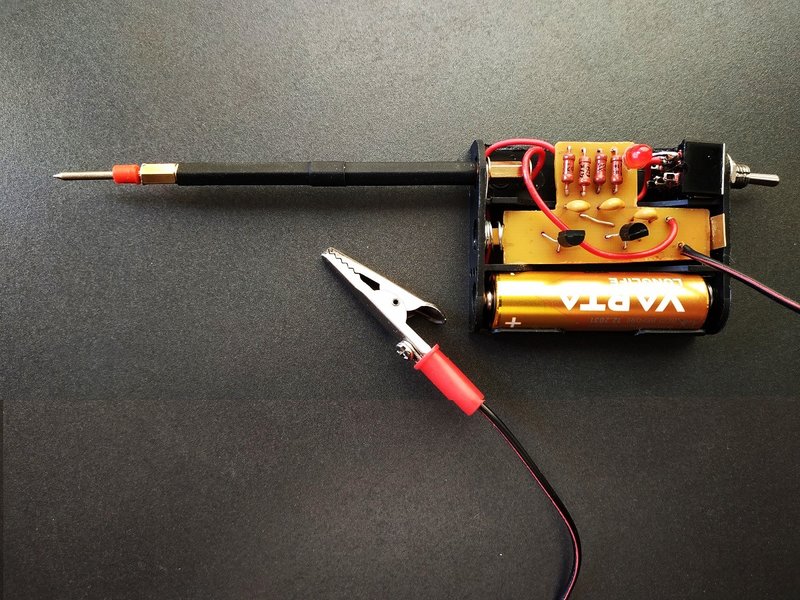

Проснулся сегодня и подумал: "А почему у меня нет пробника, ведь раньше много было?" Тут как раз надо найти в "МП-120" куда "искра ушла". В общем, экспромтом, так как приступая еще не знал как будет выглядеть, собрал такой мультивибратор.

Довольно удобно)

[ALS]

Ламповые часы на ИН-4. Сигнал будильника воспроизводится с помощью шаговых двигателей.

[Борисович]

Круто !
До такого будильника ещё додуматься надо

[vladnik]

Сигнал будильника воспроизводится с помощью шаговых двигателей.

Да, неплохо. Но звук-то из колонок звуковых от ноутбука, идёт да?
А движки так, для антуражу? Или какое-то участие принимают?

[ALS]

vladnik, это звучат движки. Но сами по себе они достаточно тихие, поэтому на каждом стоит звукосниматель.

[vladnik]

ALS, То есть, на движки подаётся сигнал с какой-то частотой, соответствующей ноте?
Тогда прикольно, да.
А как они разделяются? Ну на какой какой сигнал подать.
Там ведь, насколько я помню, фазовое управление, меандр со сдвигом.

[vladnik]

Чувак с тиристором КУ202 вместо башки - замечателен.
А чем тарелка ударная в конце воспроизводится?

[ALS]

vladnik, внутри - самодельный проигрыватель файлов формата MIDI. Сигнал, соответствующий нотам, выдает в виде простого меандра.
На его выходе - драйверы для управления шаговыми двигателями.
Саму музыку беру с midifind.ru или подобных сайтов.
Редактирую в CakeWalk-е, оставляю только 4 канала (бас, ритм, соло и барабаны).
Ударные синтезируются с помощью VS1053.
Была и "обычная" барабанная установка, сделанная на реле :

[Гурон]

Класссссс

[ALS]

А так они звучат, если двигатели отключить, а трек воспроизводить только с помощью VS1053 :

[xman]

Не самоделка, но руки приложил как следует. Доработка блока питания ИПС-1. Этот блок питания хорош тем, что на выходе практически нет пульсаций, что позволяет запитывать высокочувствительные узлы связной техники и измериловки.
Трансформатор повторно пропитан лаком с термосушкой, силовой транзистор заменен на 2Т827 (пришлось токарить для него окошко в радиаторе), заменены конденсаторы "флажки" на качественные пленочные, само собой подсохшие электролиты. Установлен цифровой вольт-амперметр, которого очень не хватало. Он запитан через стабилизатор 7805 и гальванически развязывающий dc-dc преобразователь B0505s-1W.
Вместо двух регуляторов выходного напряжения, теперь один переменный резистор СП5-35А с возможностью точной установки. На освободившемся месте регулятор ограничения тока, получилось от 0.2 до 1.3A.

[Sergei Frolov]

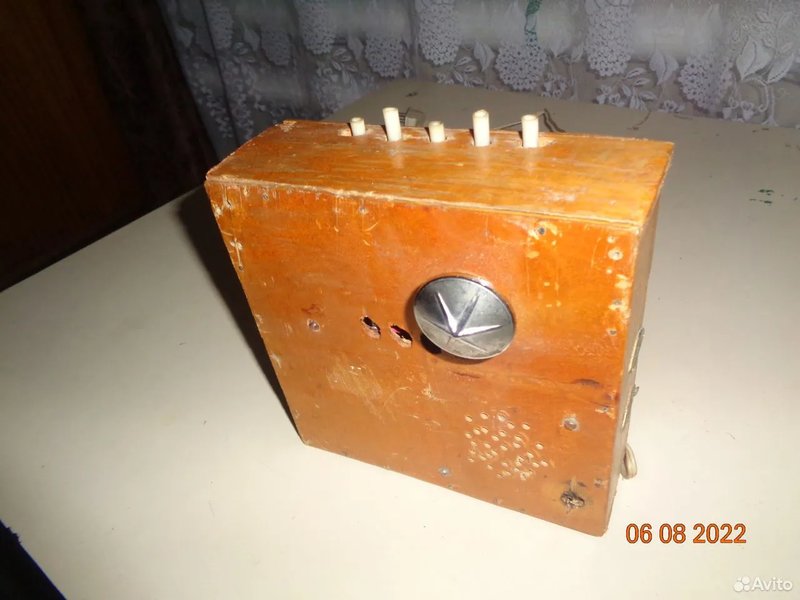

Не знаю, на сколько самоделка и "наших дней". Просто поразил корпус на минималках, когда нужен функционал, а не это вот всё.
https://www.avito.ru/yoshkar-ola/audio_ ... ion=621540

[xman]

Завершил наконец-то долгострой) Теперь это изделие заместит реостат из толстой нихромовой проволоки. Еще ранее была попытка приобрести готовую недорогую китайскую электронную нагрузку, но та была с кнопочным управлением, что для меня не вообще прижилось.

Данная нагрузка с ручным аналоговым управлением, сделана на основе китайской платы, с небольшими доработками. Введен переключатель min-max позволяющий скачкообразно изменять ток в 4 раза путем отключения по цепям управления трех нагрузочных транзисторов из четырех имеющихся - для наблюдения переходного процесса. Заодно это позволяет более точно устанавливать малые токи.



Регулировка производится высокоточным переменником СП5-35а, питание изделия от маломощного БП 12v втыкаемого в розетку. В составе изделия качественный электронный вольт-амперметр, и управление вентилятором от термодатчика.

[Rik]

Как то однажды делал ревизию закромов и решил пустить в дело старые железяки. В итоге получился незатейливый германиевый усилитель с П210 на выходе в корпусе от видака "Электроника ВМЦ-8220".

[Sulphur]

По крайней мере, внешне получился - во!

[torneb]

Rik, хорошо сделано,аккуратно
