Показываем самоделки наших дней.

[OttoStirlitz]

Мп 3 модуль к оде,работает хорошо не жужжит.

А что за регулировка интима там?

[OttoStirlitz]

Борисович, брутальные аппараты
Но надписи малину портят, имхо

[Борисович]

Но надписи малину портят, имхо

А Вы OttoStirlitz, сами можете сильно круто от руки писать.? Что бы было как по печатному?
Типа напишете так ,что будет

надписи малину

НЕ

портят

Или так НЕ напишите?
Или напишите?
А покажите,как напишите.
Но не на гладкой бумаге.
В вот типа как там.На панели с установленными ручками и иными штуковинами

[OttoStirlitz]

Борисович,
Не зачем от руки и в чистовую. Лут, и гравировкой сверху)
Результат уже не покажу, на работе старой осталось. Не догадался сфоткать, но прямые линии кривоваты вышли эт да
И я сказал имхо, т.е. сугубо по моему мнению, зачем так реагировать

[Антон]

А что за регулировка интима там?

Шутите? правда чтоль не знаете? Это ослабление/приглушение/уменьшение громкости... как оно там ещё называется, аттенюация...
В общем, ступенчатое уменьшение громкости на 10 или 20 дБ обычно.

[FAZA]

Давно хотел сделать в мастерскую данную приспособу.
Чтобы без лишних бабахов проверять аппаратуру.


Наконец то, руки дошли -свершилось!

[OttoStirlitz]

Антон, еслиб знал и был уверен в этом, то не спросил бы)))
Просто лично я считаю такую функцию бесполезной, уж насколько я люблю чтоб много лампочек и крутилок, но ступенями регулировать звук в бытовых аппаратах, имхо дикий анахронизм. Если только увеличение диапазона регулировок, но люди то не златоухие чтоб доли вольтей на динамиках различать

[ДедФеном]

Я тоже никогда не понимал смысла этого "интима" и странного названия.

[OttoStirlitz]

Я тоже никогда не понимал смысла этого "интима" и странного названия.

Имхо, былоб полезно когда в романтичной обстановке, хорошая музыка, с красивой барышней, и крутишь ручку интима сколько можешь, для получения результата, вот это да я понимаю)))
А так...шкушна)

[ДедФеном]

Это логичнее назвать ночной режим - уменьшение чувствительности чтобы ненароком не накрутить большую громкость.
А вот когда эту самую кнопку отожмёшь в самый неподходящий момент , в три часа ночи вот тогда уже будет полный интим

[Антон]

OttoStirlitz, однако делали, и на более сурьёзных аппаратах, только называлось оно иначе.

[torneb]

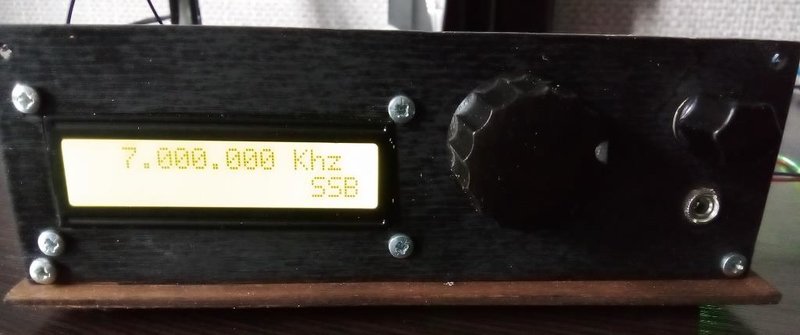

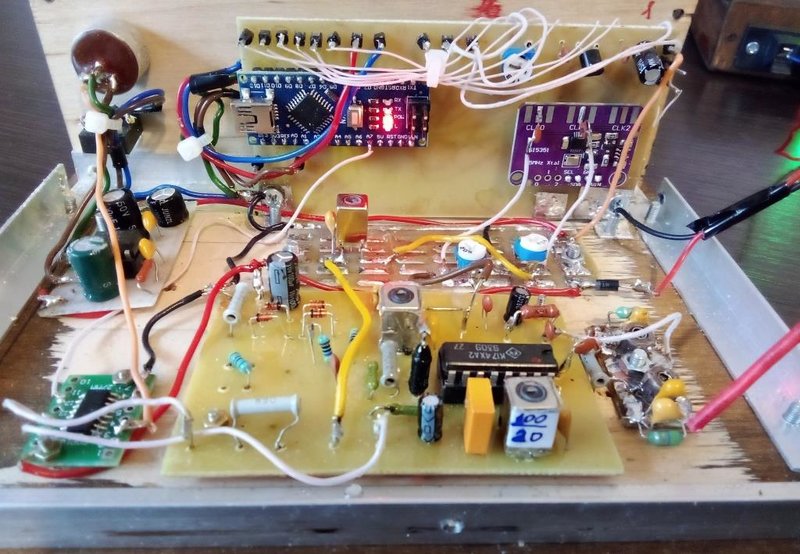

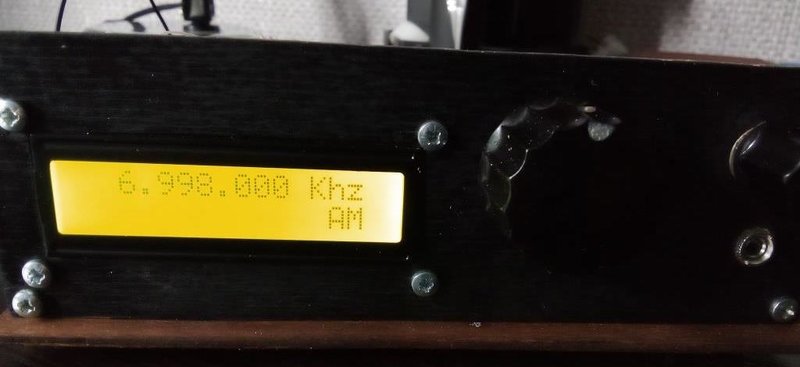

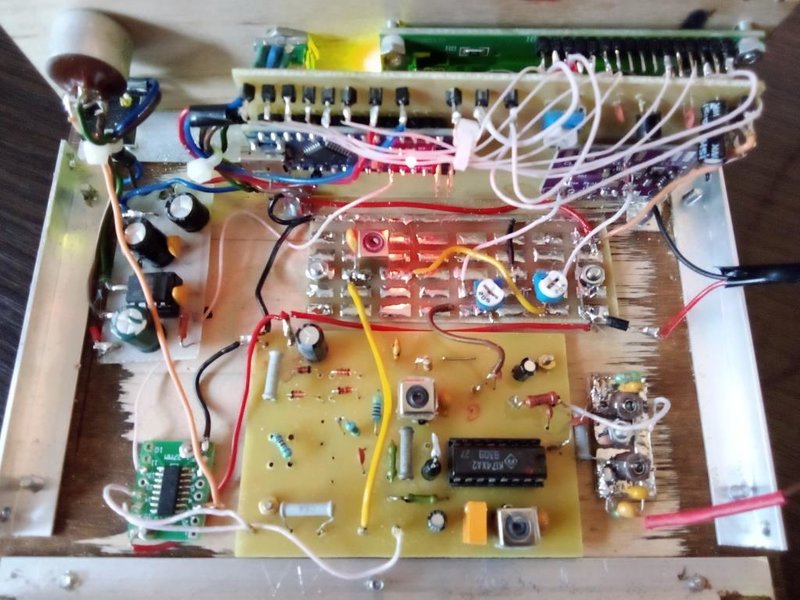

Очередной приемник-самоделка.На этот раз супергетеродин на К174ХА2.
В качестве внешнего гетеродина используется синтезатор на SI5351.Шаг перестройки - 10 Hz,100Hz,500Hz,1 kHz,2.5kHz,5 kHz,10 kHz,1Mhz выбирается путем нажатия на кнопку энкодера
В зависимости от частоты автоматически переключается модуляция-АМ или SSB.Если режим SSB- включается опорный гетеродин на 455 кГц (использован второй выход генератора).Для превращения меандра в синус стоит дополнительный для него LC фильтр на 455 кГц.Если АМ - он автоматически отключается.
Выход АМ-SSB на УНЧ переключается тоже автоматически,использована 74HC4051 для коммутации и пин ардуины.
ДПФ настроен на 7-7.2 мГц (собственно он и задумывался,на любительский диапазон).Но можно поставить несколько фильтров, и коммутировать той же 74HC4051.Правда будут потери на несколько Дб- сопротивление открытого канала 74HC4051 при 9В примерно 60 Ом.
На антенну длиной метров 6- хорошо слышны как вещалки,так и радиолюбители, в том числе и из Британии.
За монтаж сильно не пинайте- он постоянно дорабатывался,поэтому по платкам разные узлы
Корпус- традиционно,из фанеры))

[Tofiq62]

Вот мои два ламповых усилителя,которые были сделаны мной несколько лет назад и которыми я пользуюсь

[OttoStirlitz]

Tofiq62, здорово)
Имхо наклейка выбивается из дезигна(

[Tofiq62]

Наклейку приклеил из за того что в том месте жирная царапина.Типа скрыть царапину.

[xman]

На досуге сделал лазерную указку из трубки от индивидуального дозиметра ДКП. При наличии маленького токарного не сложно. Конечно можно было купить готовую, но это не наш путь)


Питание от батарейки или аккумулятора AAA, через малогабаритный повышающий преобразователь на 3.3v с Алиэкспресс. Лазер подключен через резистор 33 Ом. Выключатель - микрокнопка с фиксацией.



Ток потребления от не полной уже батарейки около 70 мА. Работоспособность сохраняется при просадке батареи до 0.9v.

Ну и собственно мурмысина, для игры с которой всё это делалось:

[Sulphur]

Есть у нас на работе кошка, с которой попытались поиграть лазерной указкой. Она, конечно, бросалась на пятно, но в итоге "обиделась" - даже погладить её нельзя было, в обычном случае гладить можно долго.

[Gress]

Конечно назвать это моё прям
самоделкой нельзя, наверное.
Шасси взял от двух Астра-4..Напильником, болгаркой, дрелью и даже паяльником(я совершенно не радиоэлектронщик) для одного пришлось поработать))

[YSW]

Собираю зарядное для шурика DeWALT DCB107,тестовые испытания прошли.Зарядка завершается при 800mA и 20V.Думаю перестроить на 600mA.

[o-leg]

Gress, А в деревянном макентоше прям почти закос под Leak 30..

[Гурон]

Давно хотел сделать в мастерскую данную приспособу.
Чтобы без лишних бабахов проверять аппаратуру.


Наконец то, руки дошли -свершилось!

Я себе тоже сделал подобное...http://rt20.getbb.ru/viewtopic.php?f=48&t=109125

[xman]

Давно уже сделал для удобства: справа две розетки подключены через цифровой амперметр с индуктивным датчиком тока. Блок питания амперметра находится в корпусе сетевого разветвителя.

[ALS]

Нужно было перепаковать зарядку в более просторный корпус и сделать принудительную вентиляцию.
Поставил вентилятор, вырезал под него прорези, но на этом не остановился )

[Антон]

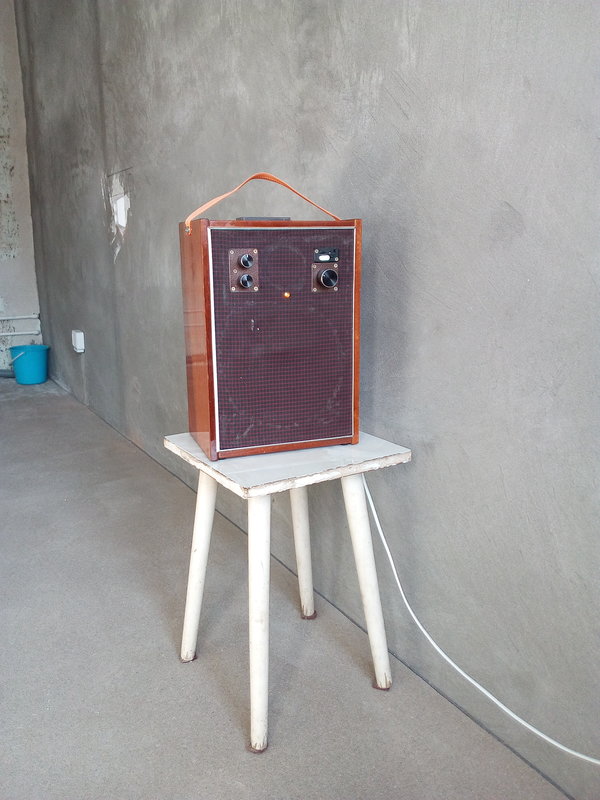

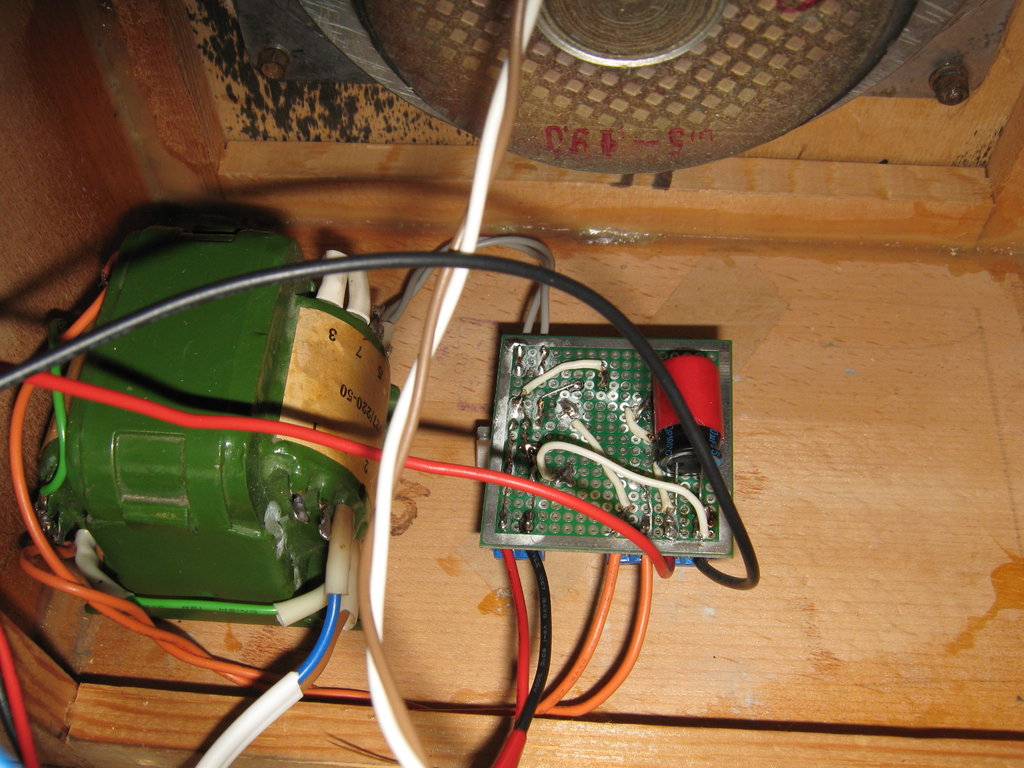

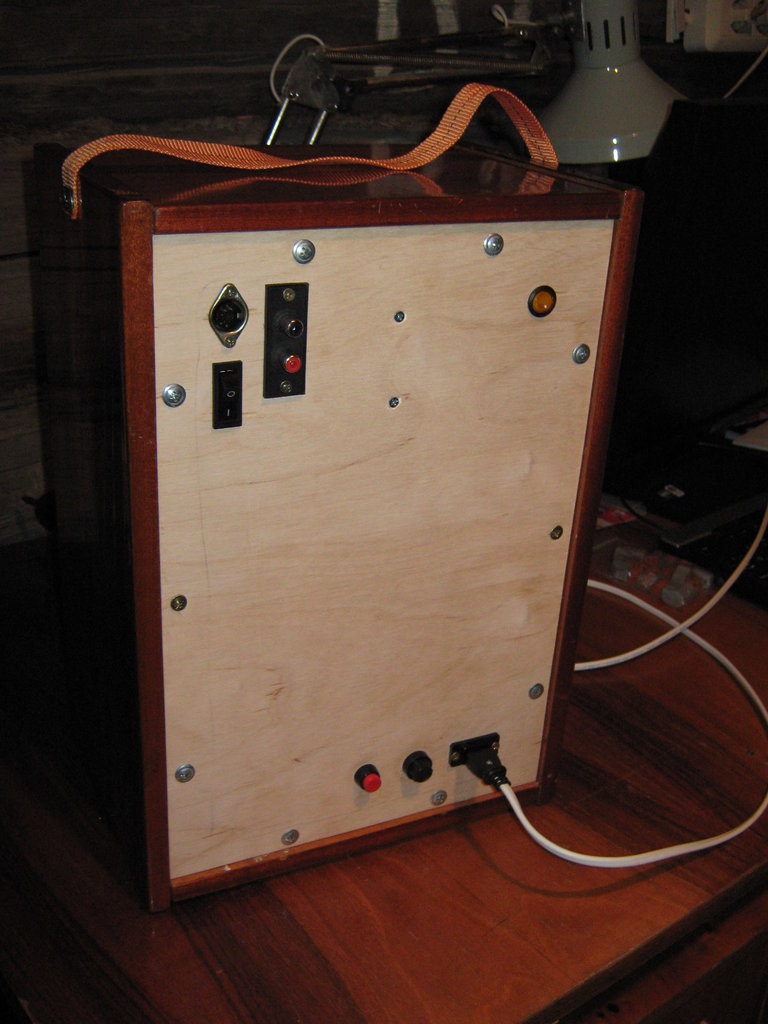

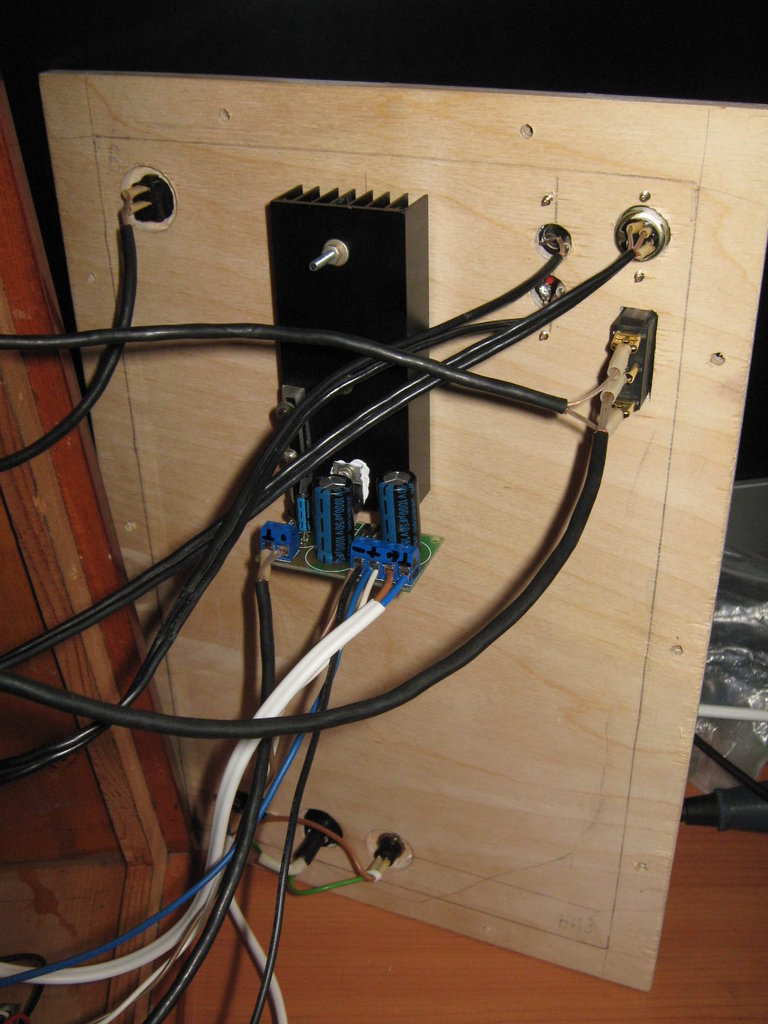

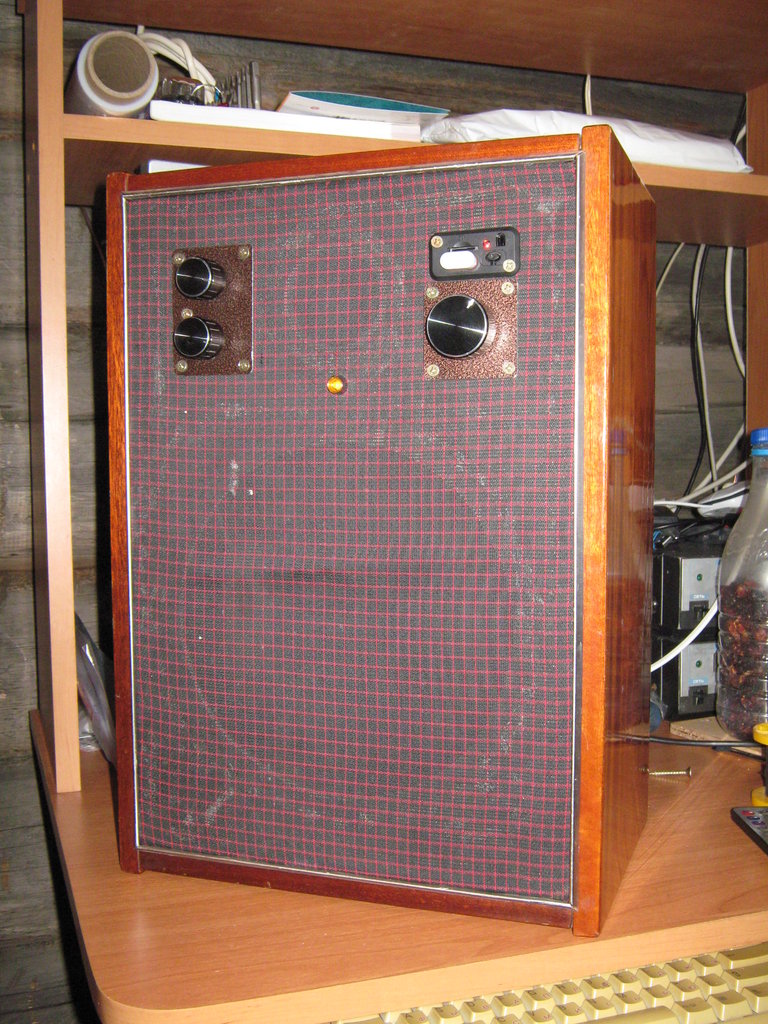

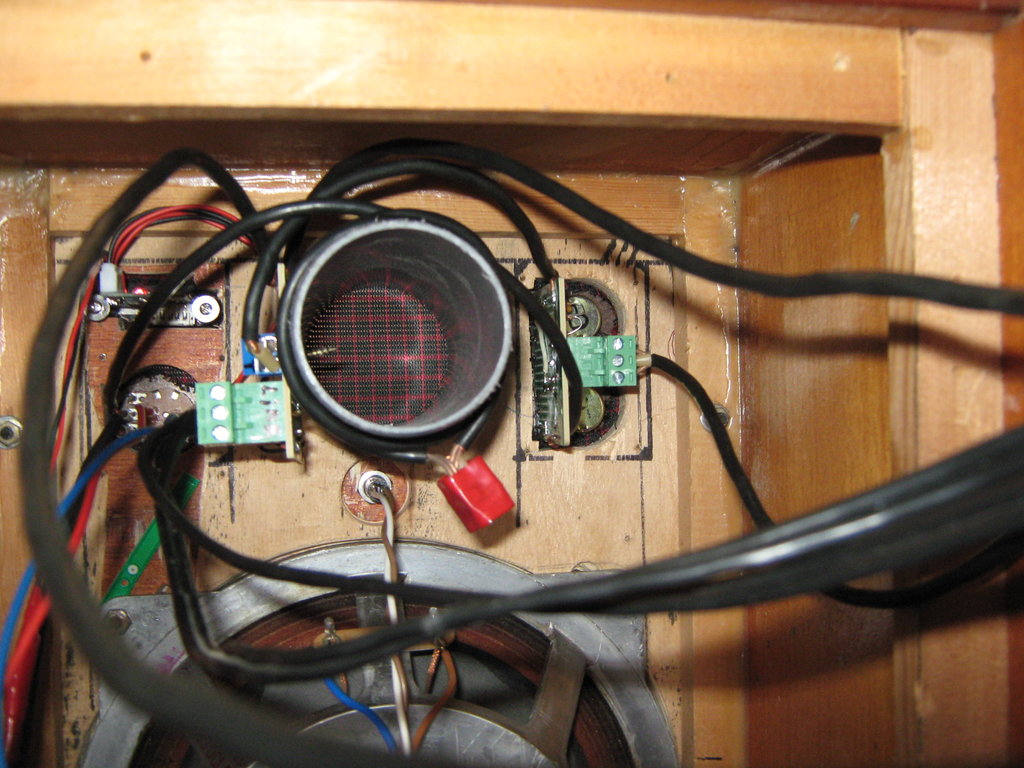

Когда-то было это то ли 3АС-2, то ли 3АС-305 (а может оно одно и то же).
Нашёл время, расточил отверстие под дин 10ГДШ, добавил фазик,
воткнул внутрь транс, собрал блок питания на два напряжения,
добавил пассивный тембро-блок, подключил модуль МРЗ и усь на TDA-2030.
Получилась неплохая активная колоночка.

[Sulphur]

И как с ФИ? А то, типа как, полная добротность головки такова, что только ЗЯ. Ну, может, ПИ...

[Антон]

И как с ФИ?

В таком объёме и не понятно. Собственно, тут для него немного другая цель преследовалась мною.
Фазик упирается в радиатор, для автоматической терморегуляции:
при более громком звуке больше амплитуда диффузора, воздух гуляет больше и обдувает радиатор.
При малой же громкости и воздуха меньше, да и усь не греется. Работает да и ладно, за Хи-Фи я не гнался.

[Sulphur]

Ааа.

[himik deda]

шкаф/ы/ музыкальный )..

[twoporylyj]

В заряднике Борисовича таймер от масляного радиатора, классная штука, можно "язычками" "программировать" включение и отключение с интервалами в 15 либо 30 минут, в зависимости от модели.

[PAV]

шкаф/ы/ музыкальный )..

Слышны лютые призвуки и искажения. АЧХ-говно.

[Борисович]

В заряднике Борисовича таймер от масляного радиатора

Не twoporylyj, маленько Вы попутали.
В одном - это изначально была такая розетка с моторным таймером.
А в другом - всё по серьёзному.Там настоящий моторный таймер от ЗУ для электротележки Балканкар

[twoporylyj]

В масляных радиаторах тоже такие попадаются.

[torneb]

Супергетеродин по мотивам схемы Полякова В.Т. из журнала Радио 02/1976




Отличие от оригинала - фильтры ПЧ на 455 кГц, схема второго гетеродина и один диапазон на 40 метров.Хорошей антенны у меня нет, а на природе и на веревку в метров 6 неплохо ловит.
Транзисторы что в гетеродине,что в ПЧ,что в УНЧ православные,германиевые) В опорнике,правда,кремниевый,современный.
Настройка с помощью многооборотного резистора.Частота немного плывет,но требовать от такого гетеродина супер стабильности как то моветон)

[valera9]

.

. Отличная работа

[Rrr751]

Вот такой незатейливый усилитель вышел.

[Sulphur]

Хороший.

[Гурон]

А я вот крайний УС доделал...

[Rrr751]

Не бывает крайнего)
Я как одержимый где то раз в два года делаю очередной..и каждый раз вещают ,что последний раз)

[vitsserg]

А я вот крайний УС доделал...

Очень хорошая работа!

[Борисович]

Гурон, очень сильно круто.
А Вы затею с индикатором уровня на линейном ГРИ не забросили?

[Гурон]

Борисович идею индикатора не забросил я воплотил его в реальности и сплю теперь по ночам спокойно. Индикатор прекрасно работает только пока не знаю куда его поставить...

[Борисович]

не забросил я воплотил его в реальности

Индикатор на ИН-13 - это круто.
Но вспоминали ещё про ИН-33.
Вот это было бы мега- круто.
Ну типа на ИН-13 - показометр.
А на на ИН-33 - измерительный прибор.
Вот как то так

[Гурон]

У меня ИН-33 нет да и пока подних никакой проект не планирую, а просто сделать можно зимой времени будет дольше.

[Борисович]

У меня ИН-33 нет

Да уж.Сейчас посмотрел в типа нормальной конторе,где индикаторы для часов бывает заказываю.
А ИН-33 что то по 1600 стали.
А когда вспоминали про них,в прошлом наверное годе,были по 500.
Всё меньше всего подобного остаётся,всё меньше

[Tofiq62]

Выше на этой странице есть фото моих самодельных ламповых усилителей.Фото внутренностей одного из усилителя хочу показать.Стереофонический усилитель собранный на базе УНЧ от Ригонда 102.Работает безупречно.

[VASILI]

А я вот крайний УС доделал...

Очень классно сделано...респект.
НО! (лично мое, извините, если что) - Дисплей такой или почти такой у меня в приборе для теска конденсаторов стоит.
А усилитель все таки не прибор...нужно другой индикатор!

[Гурон]

VASILI Такой да не такой у меня в два раза с лишнем больше......

[Rrr751]

VASILI Такой да не такой у меня в два раза с лишнем больше......

Управление и индикация это готовый проект или ваша разработка?
По подробнее расскажите, интересно же.

[Гурон]

Управление на пик контроллере PIC16F628A схема известная в интернете , но я её взял за основу немного переработал прошивку под другой индикатор и и еще по мелочам. Аудио процессор TDA7439.

[Борисович]

А усилитель все таки не прибор...нужно другой индикатор!

А вот с таким подходом не согласен.
Это если допустим к промышленному усилителю приладить нетиповой дисплей,то будет колхоз.
А самодельных конструкциях каждый делает то и из того,что считает нужным.
И если получилось нормально,а тем более хорошо, а не аццкий самопал, то подобные оценки как бы и неуместны.
В самоделках автор сам решает - что,зачем и почему.
В формате - я художник,я так вижу
