Вот решил создать общую тему про старые и редкие клавишные инструменты
Представляю первый и весьма редкий инструмент из своей коллекции. Их я думаю в мире осталось считанные единицы. Схем нет.. информации почти ноль.
Да та самая Йоника.. настоящая Йоника от которой все инструменты в народе стали называть Йониками. Делали их в ГДР Вермона 1958год, все на лампах.. даже клавиши! Более 200шт неонок! Под каждой клавишей по 5шт неонок (делители)
Ionika emp1
Тех характеристики:
komplett in Röhrentechnik aufgebaut ( 27 x ECC 81, 14 x ECF 82, 1 x ECL 82 )
- polyphon spielbares elektronisches Musikinstrument
- 41 Tasten 6 Oktaven
- 18 Registerwippen
- Vibratohubregler
- Glissandobereichsregler
- Gesamtstimmungsregler
- Vibratofrequenzregler und netzschalter
- Anheizzeit 20 - 30 minuten
- Gewicht ca. 22 kg
- Maße 73 x 43 x 13 cm
- passender Verstärker

[susloid]

он рабочий???что за лампы стоят????
охереть сколько их там!!!!!

[Geo]

он рабочий???что за лампы стоят????
охереть сколько их там!!!!!

Почти рабочий.
Восстанавливаю потихонечку
Лампы эти стоят:
27штук ECC 81
14 штук ECF 82,
1штука ECL 82
+225 штук неонок
По нынешним ценам (примерно 8-10$ за лампу) комплект ламп на него выходит в 350-400баксов
Прогрев и выход на рабочий режим 20-40минут!!
Тут мое видео небольшое..

[Тихай]

Тут мое видео небольшое.

Мог бы и на клавиш надавить Освежить нашу память

[LAMER]

яичницу пожарить можно?там гора ламп

[Geo]

Тут мое видео небольшое.

Мог бы и на клавиш надавить Освежить нашу память

Зачем портить первое впечатление...
Если демо звука делать:
То надо сразу по уму нормально сыграть , нормально записать.. а то ведь это единственный видео его во всем интернете
Пусть лампочки народ интригуют! А звук сами навыдумывают себе!

[Тихай]

Geo
Монополист,однако

[Geo]

Geo
Монополист,однако

Да я уж подумываю... 1минута-1$ со звуком дороже

[DONATAS]

Интересно, а настройка не съехала?

[Geo]

Интересно, а настройка не съехала?

У него сзади торчат 12подстроечников на все 12генераторов , подобная техника требует почти всегда перед каждым выступлением прогрев и постройку строя

[DONATAS]

требует почти всегда перед каждым выступлением прогрев и постройку строя

Строй должен держать железно. Просто, за много лет мог слегка расстроится. Если понадобится проф. настройка строя, обращайтесь!

[Geo]

требует почти всегда перед каждым выступлением прогрев и постройку строя

Строй должен держать железно. Просто, за много лет мог слегка расстроится. Если понадобится проф. настройка строя, обращайтесь!

А профессиональная настройка это как?
Можно поподробней?

[DONATAS]

А профессиональная настройка это как?
Можно поподробней?

Можно по квинтовому кругу, а можно по тюнеру.

[Geo]

А я по частотометру.. и тюнеру
Я думал у тебя какая то волшебная система имеется

[DONATAS]

А я по частотометру..

Т.е. по тюнеру?
http://usa.yamaha.com/products/musical- ... mode=model

[VASILI]

Автору темы спасибо.Вот же когда надо было вотстину инженером быть.Это ж сколько труда надо вложить.чтобы придумать все это,потом развести каждый проводочек куда надо,(компьютеров в помощь тогда небыло).Ну а спаять и собрать все это...класно!

[Geo]

А я по частотометру..

Т.е. по тюнеру?
http://usa.yamaha.com/products/musical- ... mode=model

У меня тюнер рэковый корг
такой http://www.korg.co.uk/products/tuners/d ... tr2000.asp

[DONATAS]

Geo
Респект!

[дед Палыч]

Недавно друг подарил.Под восстановление.
Половина клавиш,правая не работает.
Схему нашел,хочу попробовать сделать.



Звучание нравится.
С ув.

[sergio__]

Да та самая Йоника.. настоящая Йоника

За спиной товарища с гитарой справа она в основном подразумевается, но колонка с усилителем во всей красе видна

[Geo]

Недавно друг подарил.Под восстановление.
Половина клавиш,правая не работает.
Схему нашел,хочу попробовать сделать.
Звучание нравится.
С ув.

А у них одна болезнь.. струны под контактной шиной аккуратно резиночкой почистить от окислов +"Контакт61" да покрыть защитной смазкой на первой фотке они видны.

[дед Палыч]

А у них одна болезнь.. струны под контактной шиной аккуратно резиночкой почистить от окислов +"Контакт61" да покрыть защитной смазкой

Спасибо, большое. Я ещё не трогал, с Эстонией по уши.
Как займусь-отпишусь.
С ув.

[Geo]

А у них одна болезнь.. струны под контактной шиной аккуратно резиночкой почистить от окислов +"Контакт61" да покрыть защитной смазкой

Спасибо, большое. Я ещё не трогал, с Эстонией по уши.
Как займусь-отпишусь.
С ув.

Видишь у тебя жестяная коробка прикручена сверху
Пружинный ревербератор !

[дед Палыч]

Видишь у тебя жестяная коробка прикручена сверху
Пружинный ревербератор !

Пружинный, это гут! Я помнится в детстве из иглы
вертушки и микрофона с динамиком в деревянном,
квадратном тубусе творил.
Когда в эфире на СВ это слушалось клас!.
И ещё в Шарпе 777 когда то встречал.
С ув.

[altair]

http://tv100.ru/news/Neobychnye-hobbi-o ... dej-35140/

[Geo]

altair
Видал такой Синтезатор? Тезка твой!
Тоже их моей коллекции

[altair]

забавно)))))) синтезаторы как то не мацал, мимо прошло. зато дома стоял рояль немецкий ( 189? г полностью исправный и настроенный).

[sergio__]

Вот решил создать общую тему про старые и редкие клавишные инструменты

Эээ... Тема замечательная, только вот старые и редкие инструменты, которые в коллекции иметь очень хотелось бы, присутствуют, к сожалению, только на просторах интернета и в личных мечтах.. Вот, например, такие вот ламповые штуки:

1. Selmer Clavioline (есть такая же Gibson)



Была удобным дополнением к роялю, ставилась на специальной стойке по правую сторону исполнителя, чтобы удобно было исполнять солирующие партии.

Также этот инструмент находился в составе ансамбля электромузыкальных инструментов под управлением Вячеслава Мещерина. Играла на нем мадам с экзотическим именем Карина Лисициан

А "культовым" звучание клавиолины сделал британский инженер и продюссер Joe Meek, естественно, обработав в-общем-то непримечательный писк различными аналоговыми эффектами в композиции "Telstar" 1962 года:

2. Univox J10



3. Maestrovox



А здесь один из пионэров-популяризаторов электронного звучания
Jean-Jacques Perrey демонстрирует возможности лампового синтезатора (?) Ondioline



Также существует еще где-то на чердаках и в гаражах иноземных дедушек и бабушек много разновидностей подобных "...vox" и "...lin" , о которых мы просто ничего не знаем...

[Geo]

А вот еще легенда.. Дорс, Джимми Морисон и все такое
Vox Continental
Что же там внутри?

Отвинчиваем крышку..
Открываем.. ой! ничего волшебного нет!

Опять отвинчиваем! Так вот какой! Простой как кусок хозяйственного мыла, а звучит просто обалденно! Хотя я скептически к нему подходил.

[gegemon]

Вот тоже интересный инструмент






Есть ссылка - http://tubonism.blogspot.com/

[Blackbird]

Автору темы спасибо.Вот же когда надо было вотстину инженером быть.Это ж сколько труда надо вложить.чтобы придумать все это,потом развести каждый проводочек куда надо,(компьютеров в помощь тогда небыло).Ну а спаять и собрать все это...класно!

Блин 12 генераторов и делители на неонках - чего там гениального то ? Все просто как дважды два для нормального электронщика . Тем более а производстве - 12 однотипных блоков собрал и готов инструмент .. Эх .

[Geo]

Блин 12 генераторов и делители на неонках - чего там гениального то ? Все просто как дважды два для нормального электронщика . Тем более а производстве - 12 однотипных блоков собрал и готов инструмент .. Эх .

Очень смешно!
Гениальное все уже придумали до нас... Архимед, Ньютон ....
А никто и не говорит что там какая то гениальная схема А вот монтаж навесной там в Йонике так накручен! все вручную!
что самые сложные ламповые усилки по сравнению похожи на детекторные приемники.
А так и атомная бомба не сложнее китайского будильника.

А потом при разработке основная задача и отличие музыкальных инструментов от бытовой радиоаппаратуры так это создать свой уникальный звук. Мало взять схему генератора , фильтра и прикрутить все к друг другу. Это все уже выдумали 192.. годах
У нас В СССР так и думали как вы и делали подобным образом ЭМИ, по звуку полное гавно.. а потом стали просто драть с зарубежных инструментов подгоняя под нашу элементную базу.
Интересно почему? На словах всегда все просто

[Тихай]

У нас В СССР так и думали как вы и делали подобным образом ЭМИ,

Не только ЭМИ.Еще Электрогитары-убийцы Урал были И интересно-еще одна ионика такая найдется на просторах необъятной рабочая?

[Geo]

У нас В СССР так и думали как вы и делали подобным образом ЭМИ,

Не только ЭМИ.Еще Электрогитары-убийцы Урал были И интересно-еще одна ионика такая найдется на просторах необъятной рабочая?

Да Урал у большинства народа ассоциируется с ручным тяжелым стенобитным оружием, чем музыкальным инструментом

Вторая йоника.. может и валяется в каком то не разобранном гараже, будут ломать.. скорее всего пустят ее на цветмет даже не задумываясь.
А их большинство повыкидывали в конце 80-х и начале 90-х, неонки у них стоят уникальные (их заменить не чем).. и выходили из строя очень часто, поэтому когда я увидел у Ансамбля Гармония (фото сверху) Йонику был весьма удивлен что дожила до этих годов!

[Тихай]

У меня в памяти отложились разные модели "Юности" и потом как-то сразу "Вермоны".Для Ионики молод еще наверное.Не было их уже тогда.

[Geo]

А это опупеоз отечественного музстроения!
Электроорган Электроника ЭМ003 стоил он в 85году 8160рублей
Просто Мечта "менятелей" конденсаторов.. !
Я начал считать сколько же нужно, на второй сотне плюнул! Примерно нужно.. пару тысяч.
По пачке (500шт) номиналов 1мкф, 2мкф, 22мкф, 50мкф, 100мкф, 200мкф!!
И все там стоят армянские те самые да еще и К50-6. То что на фото это только 2/3 его там под клавиатурой еще плат набито нехило!

[Тихай]

Сказка.Надо вентиляцию дома мутить,а то закоптишь все

[VASILI]

Вот только что привезли электроорган Юность-73,вот такой фото отсюда: http://www.ruskeys.net/base/unost73.php
Внутри некопаный,внешность немного потертая,но восстановить можно,нету нескольких ручек.Кто знаком с таким апаратом,стоит ли востанавливать?

[atoll]

Интересная тема!
Мне вот тут достался такой агрегат. Дети учатся в музыкальной школе.Не знаю нужен он им будет или нет.
Не знаете что это за клавесин и как его запустить чтобы на нем можно было играть?

[VASILI]

Не знаете что это за клавесин

Похоже на электроорган "ПЕРЛЕ",был у меня такой,к сожалению-раздербанил уже давно,гдето остались еще бумаги по нему,если найду,напишу.выпускался в Прибалтике,где точно,пока сказать не могу.С ним в комплекте шел еще акустический агрегат с двумя 6ГД2 И усилителем на двух 6П14П. http://www.ruskeys.net/base/perle.php Вот сайт,где о нем подробно
Отличался очень натуральным"органным" звуком

[Mickey]

Василий, аккуртаней с "ногами" этой Юности. Однажды наблюдал картину, как при неосторожном движении вся эта конструкция сложилась за секунду и раскатилась на отдельные трубочки. Там трубки соединяются "затычками" из хрупкого сплава и при легком перекосе ломаются одна за другой.
Geo
А нет ли в вашей коллекции RMI Electric Piano. Очень мне этот инструмнт звуком своим нравится, но, как я понимаю, очень редок.

[Geo]

Вот только что привезли электроорган Юность-73,вот такой фото отсюда: http://www.ruskeys.net/base/unost73.php
Внутри некопаный,внешность немного потертая,но восстановить можно,нету нескольких ручек.Кто знаком с таким апаратом,стоит ли востанавливать?

Стоит восстанавливать! Мягкий нежный звук
Там где взял фото есть и видео !

[Geo]

Geo
А нет ли в вашей коллекции RMI Electric Piano. Очень мне этот инструмнт звуком своим нравится, но, как я понимаю, очень редок.

Нет пока нету

[Geo]

Интересная тема!
Мне вот тут достался такой агрегат. Дети учатся в музыкальной школе.Не знаю нужен он им будет или нет.
Не знаете что это за клавесин и как его запустить чтобы на нем можно было играть?

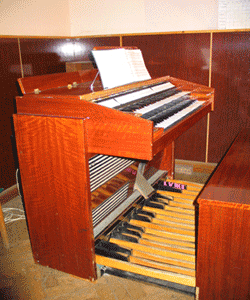

Да это электроорган Перле Если не ошибаюсь на его базе делали двухмануальные Прелюдия и Прелюдия-2 .
Это типа классический электроорган.
Прелюдия 2 в СССР стоила если я не ошибаюсь 95.000рублей! не не опечатка именно так А собрана вся транзисторах типа МП а внизу прикручен усилок ламповый кажется на ГУ .
Я чуть не взял себе Прелюдию-2 .
Наткнулся на обьяву мол продается... назвали адрес ну я ломанулся , а оказалось кладбище и в нем крематорий . Точнее зал в крематории и этот орган стоял сверху на галерке и лет 20-30 провожал каждый день по 3-5человек на тот свет ( в печку). Здоровый весит под 110-150кг с ножными педалями. В общем подумал и не взял по нескольким причинам
Вот такой:

[Shuare]

Перле. Выпускался в Эстонии вроде. Схема и описание были в Радио, поищите. Играл когда-то на таком (а перед этим - восстанавливал )

[Geo]

Перле. Выпускался в Эстонии вроде. Схема и описание были в Радио, поищите. Играл когда-то на таком (а перед этим - восстанавливал )

Да Рижские они все.

[atoll]

гдето остались еще бумаги по нему,если найду,напишу.акустический агрегат с двумя 6ГД2 И усилителем на двух 6П14П.

Благодарю за наводку на сайт. Точно эта штука!
Хотелось бы на документацию взглянуть. Чтобы оживить его!
Но акустического агрегата у меня нет к сожалению.

[Masick]

Я бы про свой Вельтмейстер написал, да на дачу вывез - надоел он мне дома. И не фоткал. Не нужно думать только, что у вас единственный в мире экземпляр . Этого добра наверняка по чердакам и подвалам бывшего соц(конц)лагеря не одна тысяча валяется

[atoll]

Играл когда-то на таком (а перед этим - восстанавливал

Как его запустить через внешний усилитель?
Там на задней стенке есть гнездо Усил, Усил1 , педаль и судя по всему 220В (вырван провод).
Что в нем ломалось в вашем случае?

[Geo]

Играл когда-то на таком (а перед этим - восстанавливал

Как его запустить через внешний усилитель?
Там на задней стенке есть гнездо Усил, Усил1 , педаль и судя по всему 220В (вырван провод).
Что в нем ломалось в вашем случае?

Подключение.. 1-3-5 , контакт "3" всегда земля. обычно распайка 1-3 это линейный выход 250мв, а 3-5 микрофонный 25-30мв. Но редко встречалось по другому. Откроешь и все сразу видно будет что и куда
