Калькуляторы, микрокомпьютеры пр-ва СССР.

[old_hippie]

во всех интеловских процессорах старше 8085 без исключения тоже есть ошибки реализации.

Насколько знаю, Федерико Фаджин уволился из Интела как раз после 8085, и стал делать свои Z80...
А Интел перешёл на линейку х86, который с предыдущими процессорами имеет общего только название фирмы-производителя...

[СССР-1]

Давно не попадалось интересного.
Электроника Б3-26

[Vlad Timan]

Семейка близнецов тихонько пополняется

[СССР-1]

В моей последней, рри включении загоряется не один, а два первых разряда.. Толи с памятью что, толи контакты... Считает, но корректность не всегда видно.

[Alexmax]

В какой то мере микрокомпьютеры, но не бытовые:

1. МФИ-1 - Микропроцессорный Фиксирующий Индикатор. Предназначен для установки на линиях электропередач, после замыкания вычисляет расстояние до места КЗ (для ускорения поиска).

Приборы серии МФИ разработаны рижским опытным заводом «Энергоавтоматика» совместно с Союзтехэнерго и Рижским политехническим институтом на основе технических решений фиксирующих приборов серий ЛИФП, ФПТ, ФПН и ФИС с использованием микропроцессорной элементной базы. Новые фиксирующие приборы имеют более широкие функциональные возможности и обеспечивают повышение точности и надежности определения мест повреждения. В состав разработанного комплекса микропроцессорных приборов входят приборы исполнений МФИ-1, МФИ-2 и МФИ-3.
Фиксирующий прибор МФИ-1 предназначен для использования на линиях электропередачи напряжением 110—750 кВ. Прибор обеспечивает фиксацию сопротивления до места повреждения, а также фиксацию составляющих тока и напряжения прямой, обратной и нулевой последовательности, фазных токов и напряжений. Прибор выдает информацию о расстоянии до места повреждения в километрах и виде повреждения, содержит блок сопряжения с устройством автоматической печати результатов и с устройством телемеханики.

Экземпляр 1992 года,"мозги" сделаны на обычном процессоре К580ВМ80А. Приборы эти были крайне сырые и глючные, их почти не использовали толком.

Спереди минимум кнопок управления, крутилками справа задаются параметры линии. На индикаторе отображается поврежденная фаза и расстояние в км.

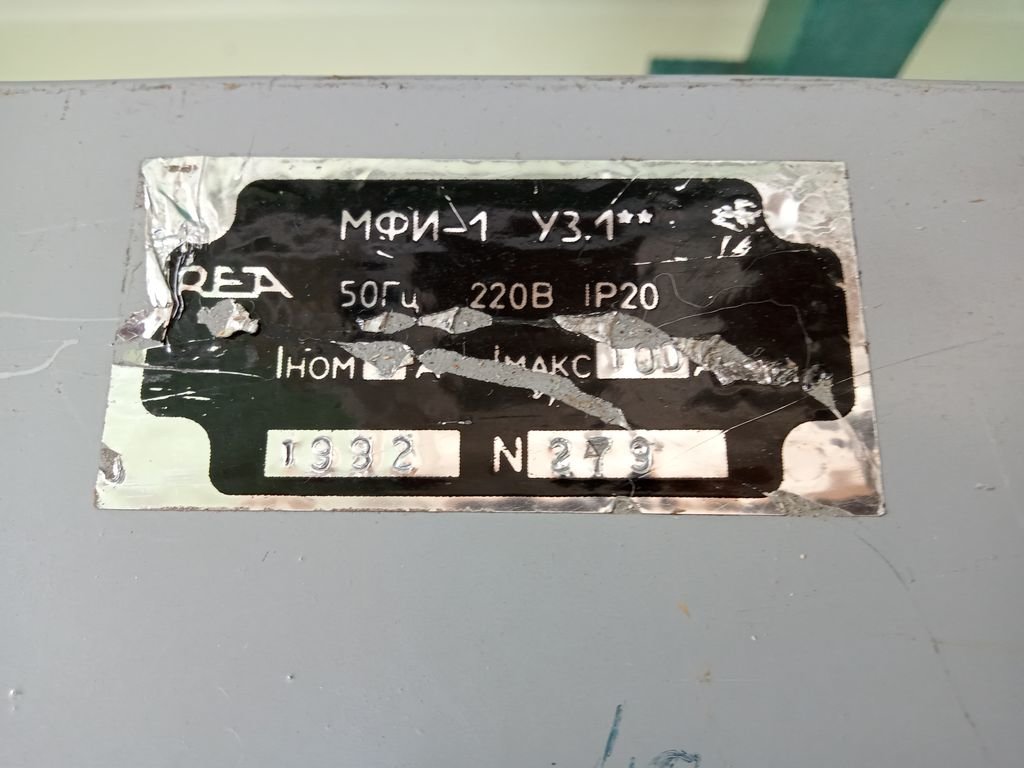

Шильдик с номером и датой выпуска:

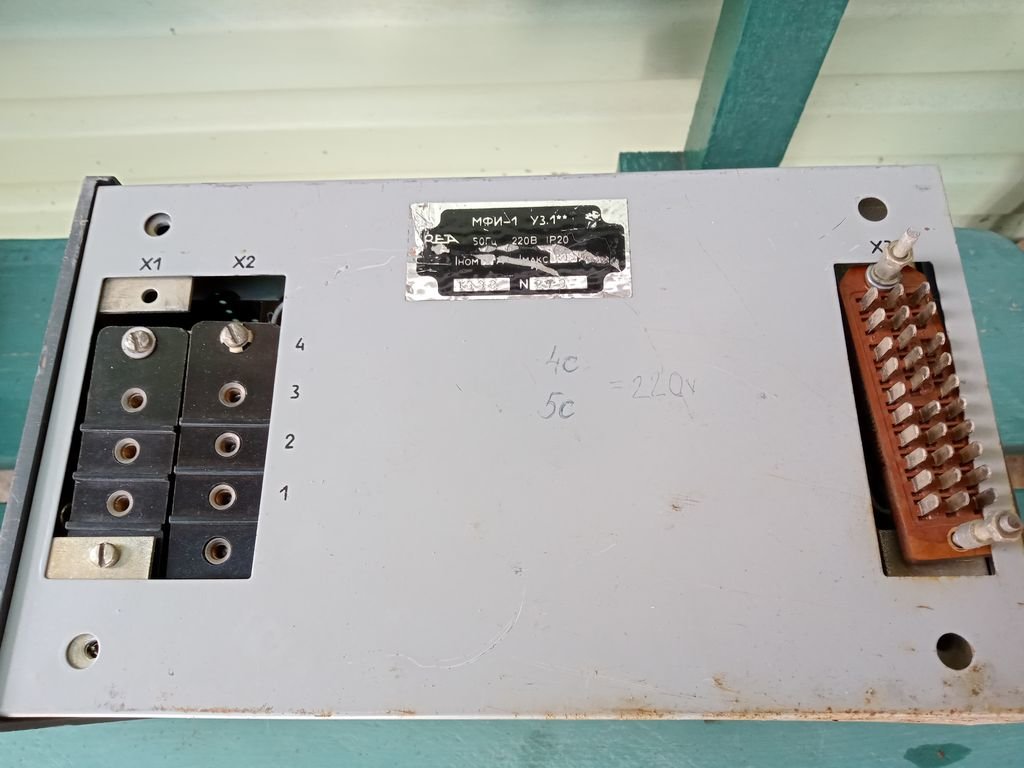

Цепи тока, напряжения и сигнализации снизу:

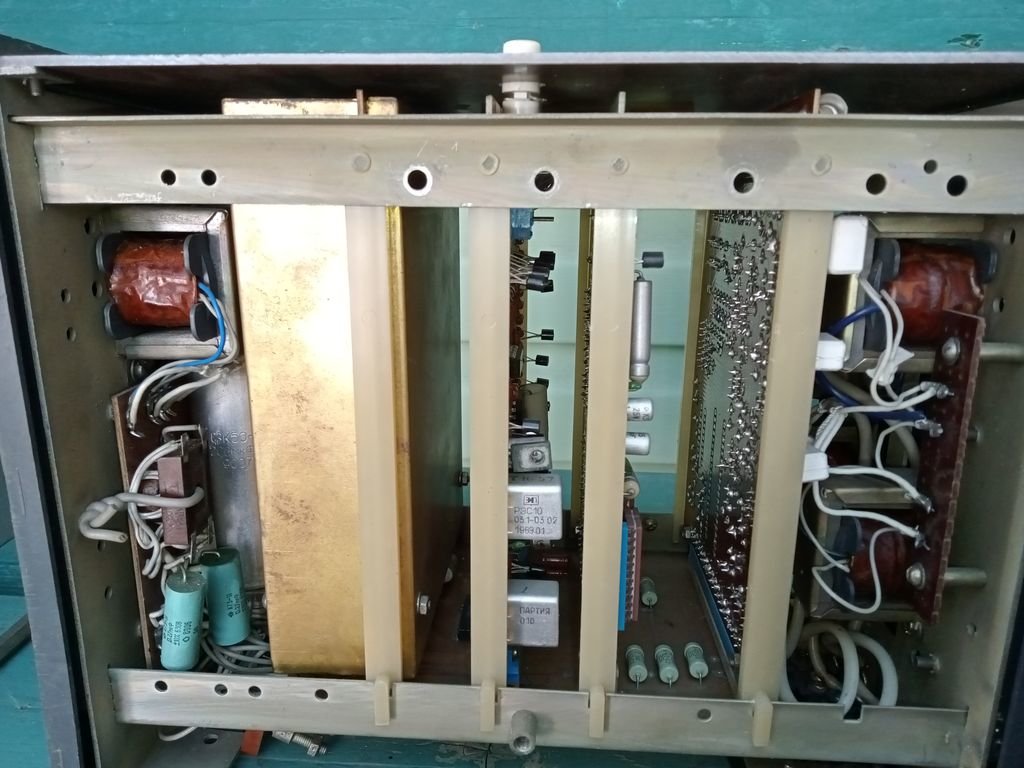

Конструкция включает в себя аналоговую часть (в экране).


"Мозги" и прошивка на РФ-ках.


Второй девайс не настолько умный, но тоже интересный. Регулятор температуры в зданиях "Электроника Р-5".
Судя по инструкции он умел регулировать температуру в здании с учетом рабочего времени и выходных дней.
Комплект включает в себя несколько датчиков температуры воздуха в помещении (терморезисторы в круглых корпусах), датчик температуры теплоносителя (терморезистор в куске трубы, которая вваривается в магистраль), и солидных размеров задвижку с электроприводом.
Внутри имелась еще батарея 7Д01 для резервного питания часов.
А еще в комплекте должен был идти пульт управления, которым настраиваются часы в приборе и его будильники. И этот пульт в комплекте не пришел.))))
Прибор без пульта бесполезен, поэтому задвижку пустили в дело, а остальной комплект так и пролежал на складе до списания.

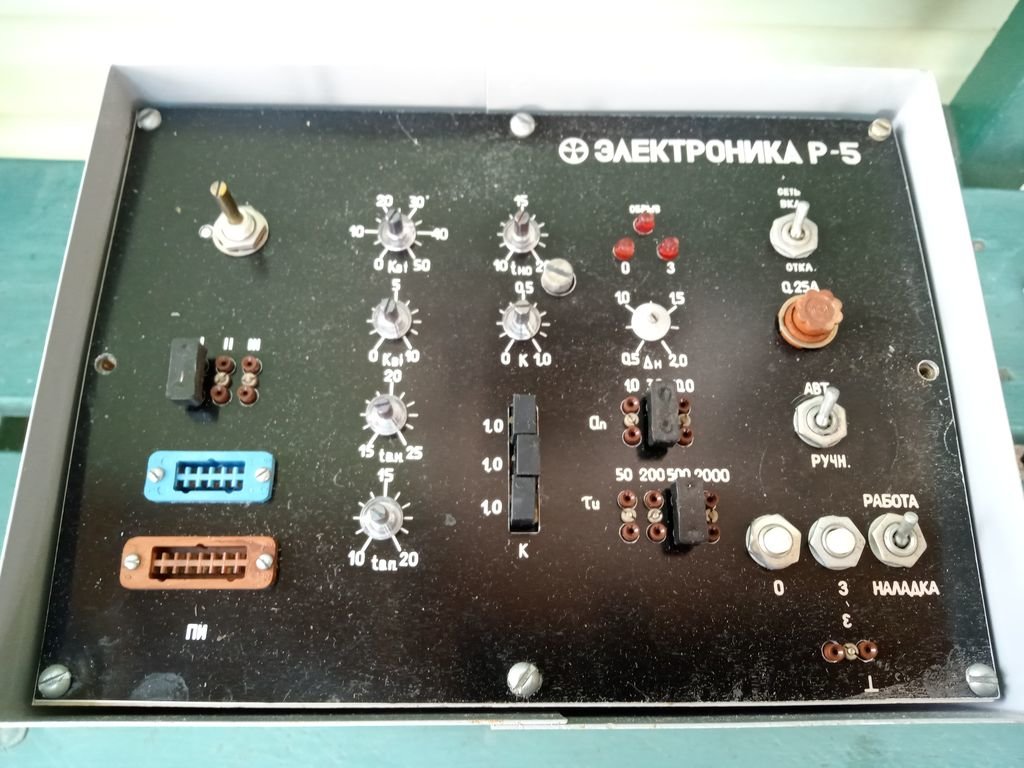

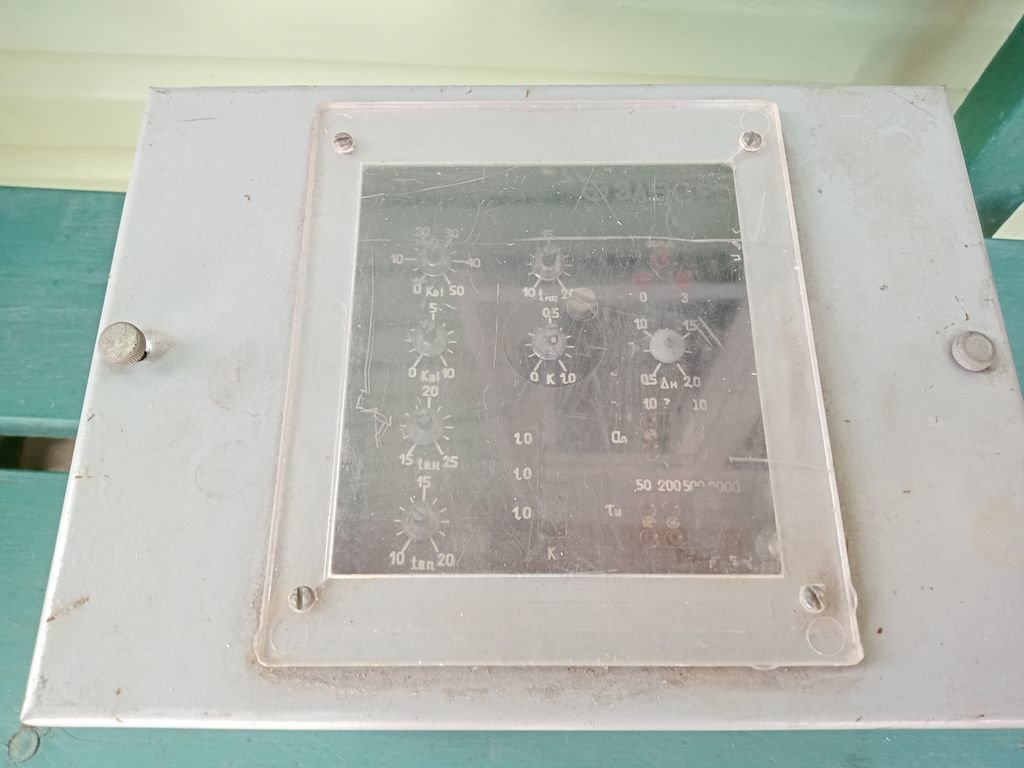

Лицевая панель закрыта крышкой с окошком.


Слева разъем для того самого пульта.

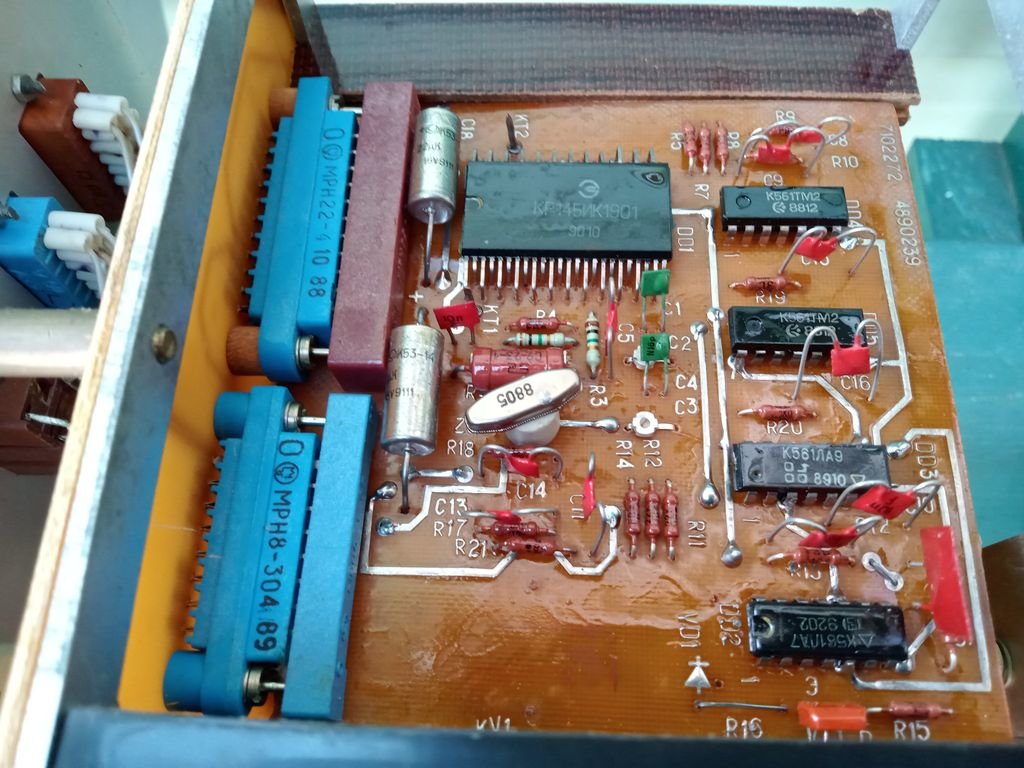

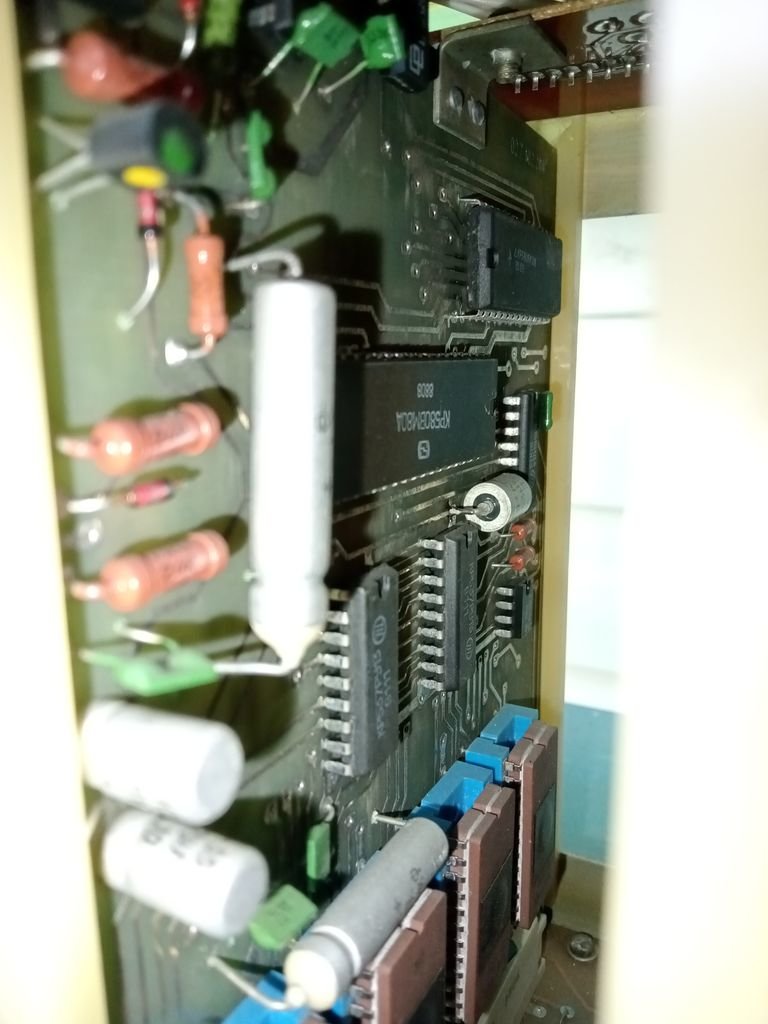

"Мозги" представляют собой обычную часовую микросхему.

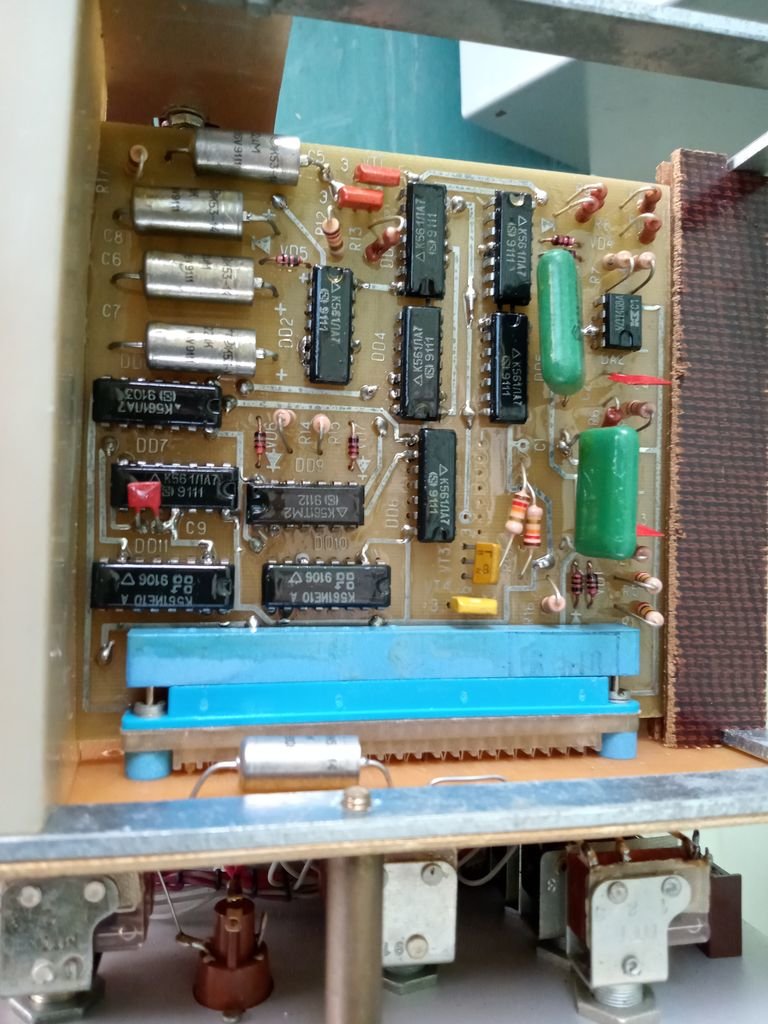

Логика:

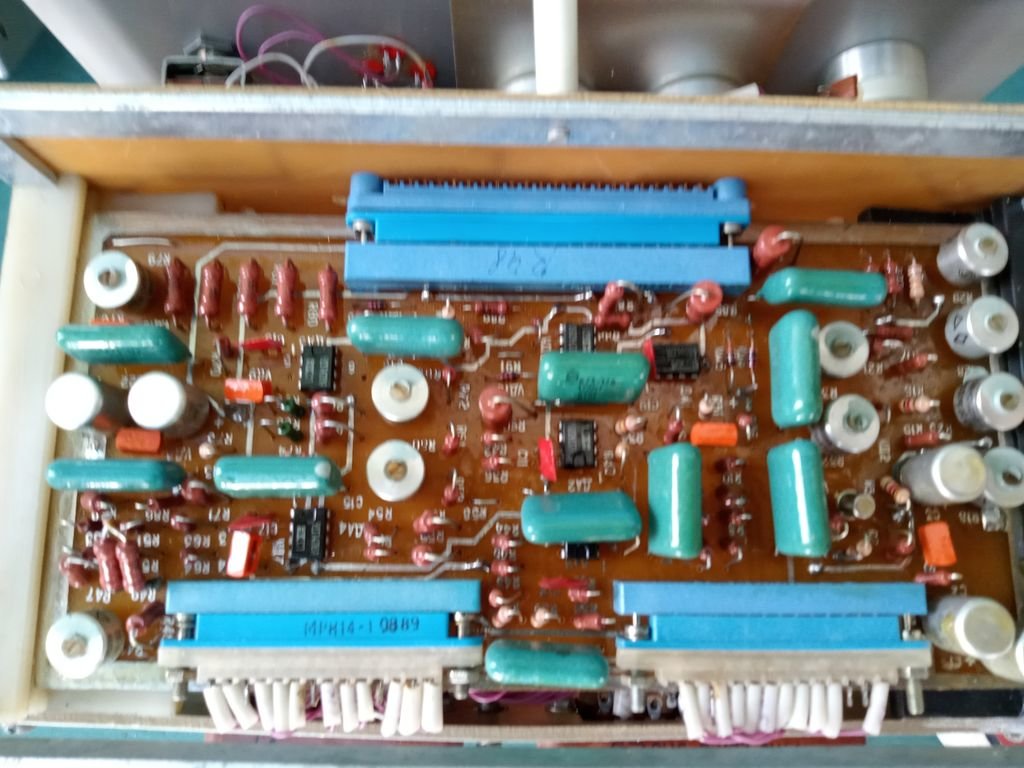

Аналоговая часть:

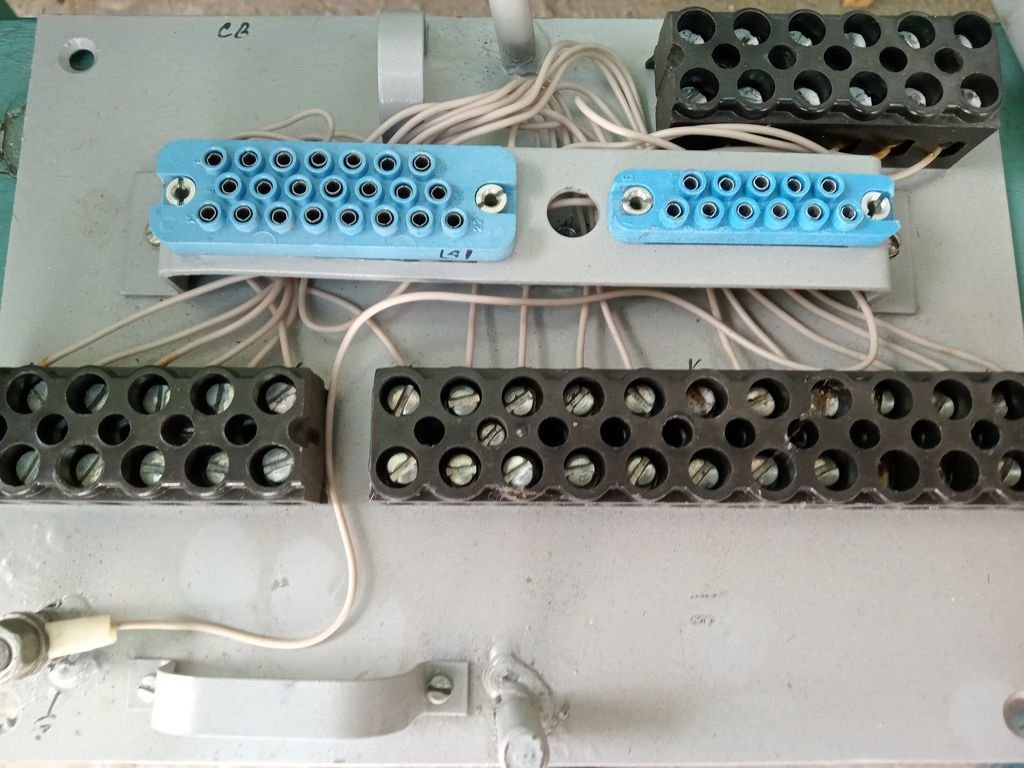

Эта плита монтируется на стене, а уже в нее вставляется остальной корпус и прикручивается длинным болтом (его головка видна спереди).

[Sergei Frolov]

РЕГУЛЯТОР ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ В ЗДАНИИ И ПОМЕЩЕНИИ "ЭЛЕКТРОНИКА Р-5"

Назначение:
Регуляторы предназначены для автоматического регулирования температуры смешанной воды (далее - теплоносителя) в системе отопления с различной теплопроизводительностью в зависимости от температуры наружного воздуха (по заданному графику) и с автоматической коррекцией заданного графика отопления по усредненной температуре воздуха в четырех контрольных точках помещения.
В качестве датчиков температур применены термопреобразователи сопротивления типа ТСМ градуировки 50 . Длина линий связи между датчиками и блоком электронного управления (ТРМ- 32) регуляторов не более 300 м, сечение линий связи не менее 1 мм2, материал- медь. Датчики подключаются к регуляторам по трехпроводной и четырехпроводной схемам. Регулятор состоит из элеватора с регулируемым сечением сопла, термометров сопротивления, ТСМ- 50, блока электронного управления ТРМ- 32 ПО "ОВЕН".
Элеватор состоит из привода для перемещения регулирующей иглы, самой регулирующей иглы и насоса струйного. Действие насоса основано на принципе инжекции.
Регулирование соотношения количества сетевой воды в камере смешения с водой из обратного трубопровода происходит с помощью регулируемой иглы, которая при перемещении изменяет проходное сечение сопла струйного насоса. В зависимости от изменения температуры в помещении, посредством датчиков-термометров сопротивления ТРМ- 32 совместно с приводом осуществляет перемещение регулирующей иглы, изменяя проходное сечение сопла. Тем самым происходит выравнивание температуры до требуемой по задатчику.

[Pedro]

Эту Электронику-5 делали в Костроме на заводе Луч

[Alexmax]

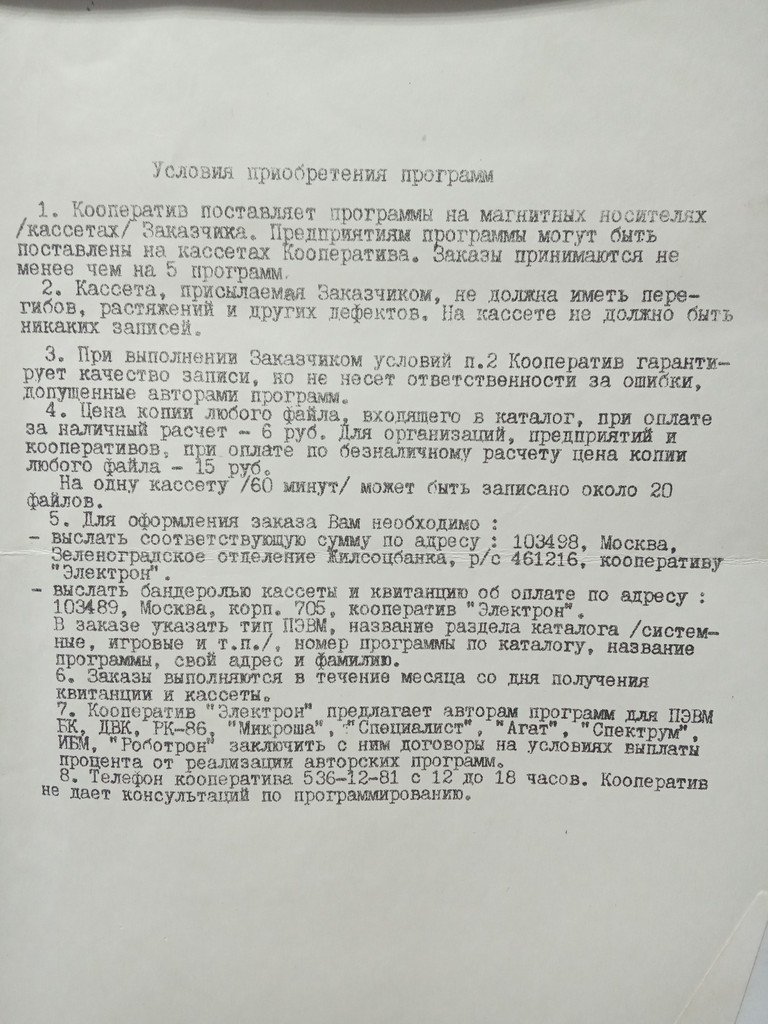

Остались разные бумаги об начальном этапе компьютеризации СССР. ))

[donex]

Была у меня ценная книжка по тем временам с таким перевязанным дядькой но по подробному описанию кодов и подпрограмм синклера всего ПЗУ от 0 до 16384, автор по моему с японской фамилией.

[HyC]

Была у меня ценная книжка по тем временам с таким перевязанным дядькой но по подробному описанию кодов и подпрограмм синклера всего ПЗУ от 0 до 16384, автор по моему с японской фамилией.

Это был перевод вот этой книги:

[donex]

Да точно! Дизассэмблер РОМ эти авторы, только обложка у меня была другая, отпечатано на Альбомном формате А4, но более ценная книженция была по ассемблеру, всё было изложено доступно, вот только не помню её уже.

[СССР-1]

Пара старых электроника Б3-18А спасена об золотарей.
1980го...еще на аушных микросхемах, судя по цене.

Один без шильда, второй с треснутым визором.

[Vlad Timan]

Пара красавцев

[СССР-1]

Заднюю сторону 18А покажите, если не трудно.

[Vlad Timan]

Заднюю сторону 18А покажите, если не трудно.

[СССР-1]

Спасибо. Мои пострашнее и младше. Интересно, до какого года были на старых СБИС и по такой бешеной цене.

[Лагунов]

Б3-18!! Мой настольный персональный компьютер в 1978 году. Я на нем формулу расчета перегрева радиатора гонял.

[Пчёлкин]

А вы знали, что в СССР сделали цветной принтер?

[Vygandas]

А вы знали, что в СССР сделали цветной принтер?

Зеленый ?

[Пчёлкин]

Vygandas, и сам цветной, и корпус цветной. А вообще, заявлена 4-цветная печать. Будем восстанавливать. Много лет искал эту модель, очень мало их сделали. В Интернете пара упоминаний всего.

[Vygandas]

Пчёлкин, Заявить много чего можно ...
Чем достигается цветность ? Широкая лента в кассете с механизмом перемещения ? Дайте фото !

[Blackbird]

Чем достигается цветность ? Широкая лента в кассете с механизмом перемещения ? Дайте фото !

Ну в матричниках цветных обычно четерыхцветная лента была с мухунизмьмом перемещения . Возможно тут не стали что то революционное изобретать

[Пчёлкин]

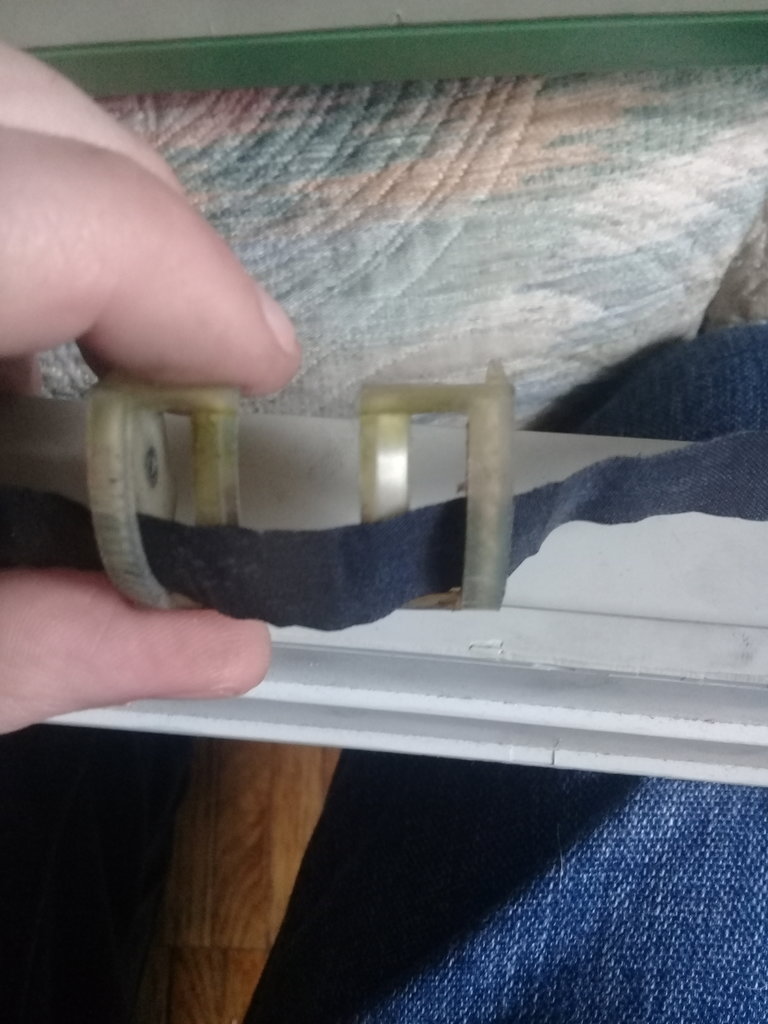

Vygandas, да, лента была 4-цветная, перемещалась по вертикали относительно головки. Но дело в том, что у меня этот механизм то ли частично разобран, то ли я не понимаю принципа его работы. В сам картридж вместо цветной ленты заправлена чёрная, которая в 2 раза Уже. Оригинальная кончилась, искать новую не стали. Направляющая для вертикального перемещения ленты имеется, но что её должно в движение приводить - ума не приложу. На чертеже тоже ничего не видно.

[Wladimir_TS]

Интересно увидеть механизм перемещения ленты по высоте. Причем он должен стоять на головке ибо ход большой - точного позиционирования не
получить.

При том привод от ДШИ-200-1 слаб несмотря на форсаж шаговиков в предшественнике 6337 и как он будет таскать резко потяжелевшую головку....

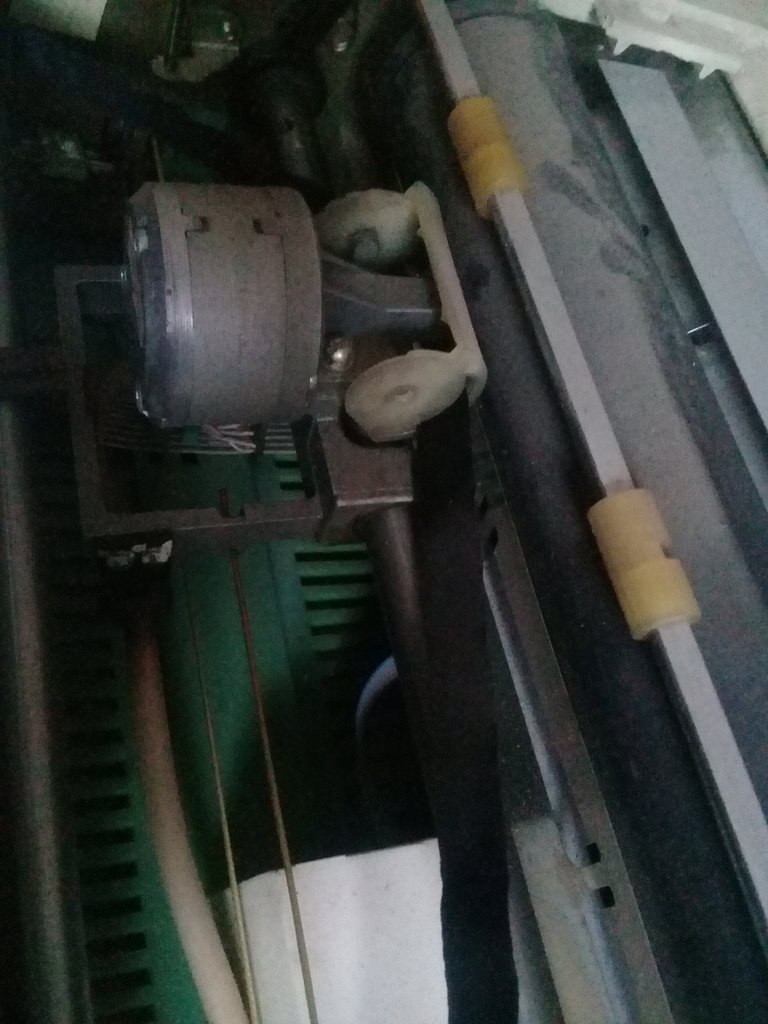

Увидел....

искать новую не стали

А это и нереально - скорее всего она уникальная.

Судя по всему в одном из крайних положений этот селектор стыкуется с механизмом привода валика и тот его проворачивает в процессе смены строки без смены оной (повернул, головка отъехала, вернул бумагу на место) . После чего принтер отпечатывает в той-же строке уже элементы другого цвета.

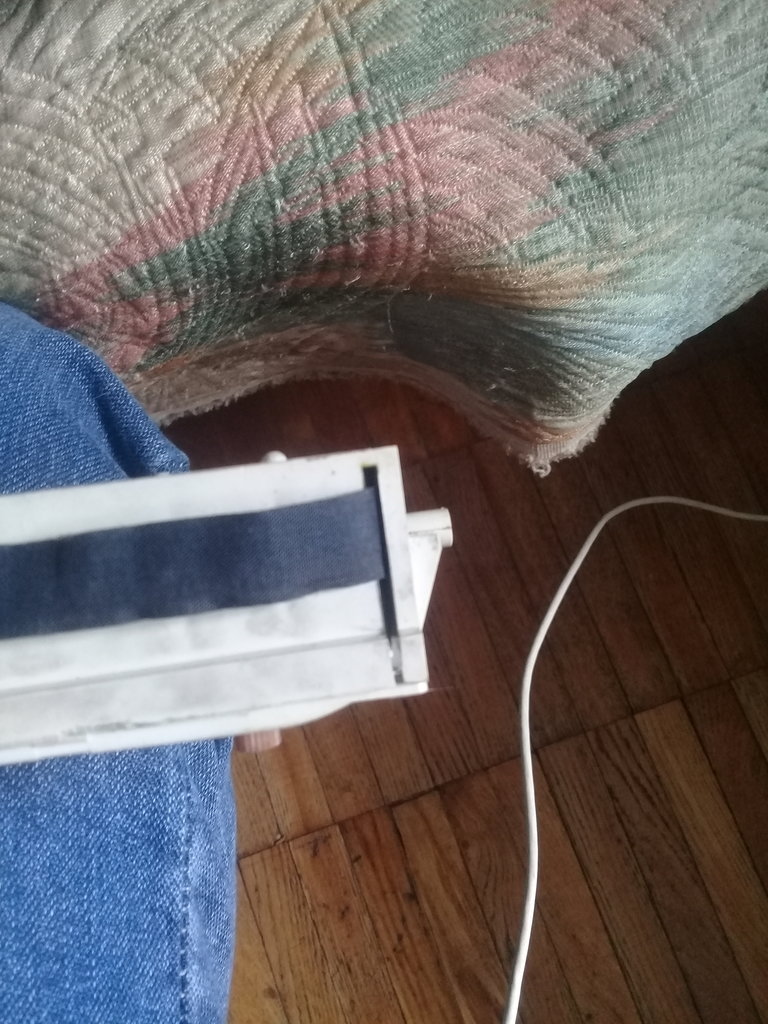

ЗЫ - а где вообще брать ленту нестандартной ширины. Вот тут надо к одной "печаталки" (наноАЦПУ) ленту (в 1 цвет) но ширина 90мм, длина 6 метров.

[Пчёлкин]

Судя по всему в одном из крайних положений этот селектор стыкуется с механизмом привода валика и тот его проворачивает в процессе смены строки без смены оной (повернул, головка отъехала, вернул бумагу на место) . После чего принтер отпечатывает в той-же строке уже элементы другого цвета.

Вероятно, так и есть.

Ленту попробую от импортного подобрать. У буржуев много подобных моделей было. Уверен, конструкцию у какого-нибудь Ыпсона подсмотрели (как и систему команд тащемта).

[Vygandas]

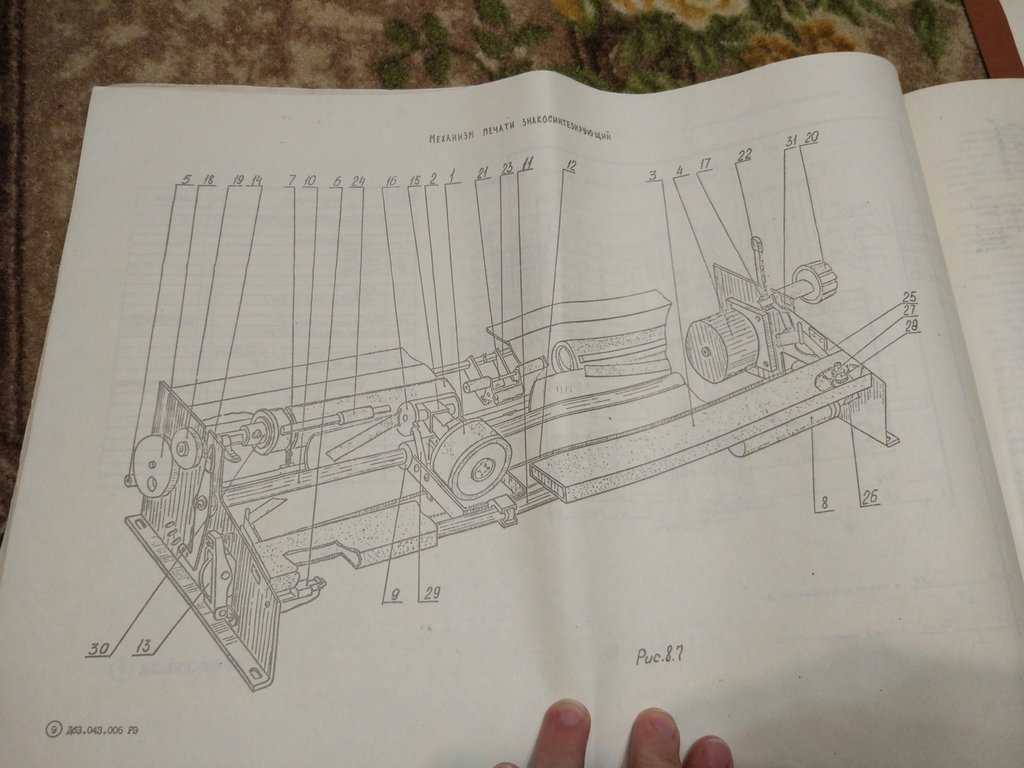

Посмотрел конструкцию и не имею не малейшего понятия как и что. Приходилось ремонтировать разные игольчатые аппараты но цветную печать видел только на выставках ...
Такое впечатление что механизм перемещения идет вместе с кассетой , но поиск в интернетах совершенно не прояснил ситуацию

[vladnik]

А вы знали, что в СССР сделали цветной принтер?

Примерно так же работал -

Кстати, до сих пор есть на складе такой.

[Пчёлкин]

vladnik, на видео другая система: сам картридж под разными углами поворачивается.

В общем, попробуем реанимировать и поглядеть, как и что.

[vladnik]

ЗЫ - а где вообще брать ленту нестандартной ширины. Вот тут надо к одной "печаталки" (наноАЦПУ) ленту (в 1 цвет) но ширина 90мм, длина 6 метров

Так в специальных магазинах - https://alfa-ek.ru/%D1%82%D0%B5%D1%80%D ... 7101770886

[Vygandas]

ЗЫ - а где вообще брать ленту нестандартной ширины. Вот тут надо к одной "печаталки" (наноАЦПУ) ленту (в 1 цвет) но ширина 90мм, длина 6 метров.

Что за технология ? Термобумага или термоперенос это у тех кто занимается кассовыми - фискальными аппаратами. А вот игольчатых с такой широкой лентой что то не слыхал.

[Wladimir_TS]

Посмотрел конструкцию и не имею не малейшего понятия как и что. Приходилось ремонтировать разные игольчатые аппараты но цветную печать видел только на выставках ...
Такое впечатление что механизм перемещения идет вместе с кассетой , но поиск в интернетах совершенно не прояснил ситуацию

Я видел (и потрошил) агрегат матричный о 4х цветах. Там на самой голове стоял картридж с лентой (как на 6329), ездивший вверх-вниз от отдельного привода на коллекторном движке и механизме вида "мальтийский крест". По причине отсутствия ленты по жизни работал в одном положении с Ч/Б лентой до полного износа самой печатающей головки. Собственно от возможности цветной печати узнал после осмотре извлеченного головки. К сожалению вынести возможности небыло никаких деталей с того места.

Что за технология ?

Бумажная лента, аки в кассе - напротив неё такая-же по ширине красящая потом барабан с нанесенными литерами - на каждое знакоместо идет свое кольцо из литер в виже полного набора знакогенератора (барабан большой, крутится постоянно) с другой стороны бумаги ряд молоточков на реечных механизмах. Электромагнит прижимает рейку к зубчатому валу, та с разгоняет рейку и молоточек, рейка соскакивает с вала, но сила инерции впечатывает ударную плоскость в бумагу, бумагу в красящую ленту, и все братию в комплекте в литеру на барабане...нужную. Рассчет момента удара по датчикам положения барабана...без использования микросхем и кремниевых ПП. Печатал данные с измерительного прибора с заданным интервалом - этакий логгер 60х на германии.

В прошлой жизни имел дело (ладно просто стоял рядом и "наслаждался") интересным матричным принтером... у него головка не ездила по валику, у него головка во всю ширину бумаги была (а он А2) - на всю щирину А2 - линейка иголок. Так вот там лента была миллиметров 50 шириной и шла наискосок. За один удар печаталась 1 строка точек на всю ширину бумаги. Скорость печати примерно 0,5 метров бумаги в секунду, звук....ну примерно как у небольшого ТРД... (ВСУ кто знает). Толщина станины и массгабарит внушал. Катушки с красящей лентой сантиметров по 20 в диаметре еще и с ручками для ручной перемотки ленты.

[Пчёлкин]

А я неоднократно читал про отечественный 6-головочный принтер. Каждая головка печатала за ход каретки 1/6 строки, соотвественно, скорость в 6 раз больше была. Но пока даже названия этого аппарата узнать не удалось.

[vladnik]

Одно время работал в конторе, обслуживали ВЦ и оргтехнику. Так вот эту красящую ленту километрами тогда брали.
Одних матричных Епсонов тогда штук 100 было, замучишься заправлять ленту. Станочек был, паяльником наискось склеивали, в кольцо.
Потом ещё смотать всё это нужно было, метров 20. А ещё всякие специфичные были Хундаи, с мелкими картриджами.
А уж сколько там втулок меняли, смазывали... Головки чинил, методом перемотки. А куда деваться - голова была дефицитна и дорога.
На память себе даже оставил парочку.

[Alexmax]

интересным матричным принтером... у него головка не ездила по валику, у него головка во всю ширину бумаги

Это был линейный матричный принтер.
Line Matrix Printer.
Их до сих пор производят и продают.

Предшественником были барабанные принтеры, у них был наборный барабан с буквами, во всю ширину бумаги, например IBM 1403.

[Wladimir_TS]

У нас такие звались АЦПУ - имел с таким дело - печать одной буквы на всю ширину бумаги по звуку сравнимо с пистолетным выстрелом. Работал до 2006 года почти без выключения. Только электроника интерфейса на 155ых была заменена на плату с ВМ80.

[twoporylyj]

Оно везде звалось АЦПУ, термин общепринятый, говорят, иногда в них бумага загоралась ещё, и "lp0 on fire" имело буквальный смысл, но это легенда, скорее. Вот в ранних копировальных аппаратах (Эра, РЭМ, Xerox 914) - да, случалось.

Да и само lp0 пошло оттуда - линейный принтер (в смысле - один оборот барабана - одна строка) номер 0. Теперь это может быть любой принтер, хоть лазерный, а название осталось. Как и на tty изначально сокращённо teletype, а теперь это его виртуальные ноги, растущие из шестидесятых. На каком-нибудь ttyUSB0 может вообще хоть Arduino с CH340G висеть. Такая преемственность, чем-то напоминает виртуальные реле при программировании ПЛК, а теперь можно на смартфоне (!) такую релейную схему набросать, и приложение её автоматом в ардуинный скетч преобразует.

[Пчёлкин]

Промыл механику, смазал. Цветная лента подошла от Epson LX-300. Тестовую страницу печатает. Цвета переключаются при помощи ролика на валу подачи бумаги. Теперь хочу подключить к компьютеру. Друзья, подскажите, пожалуйста, как называется синий разъём на последнем фото. На нём очень мелким шрифтом написано что-то типа 11РН32-1. Нужно подобрать под него вилку, чтоб не колхозить раритет, а нагуглить ничего не могу.

[Vygandas]

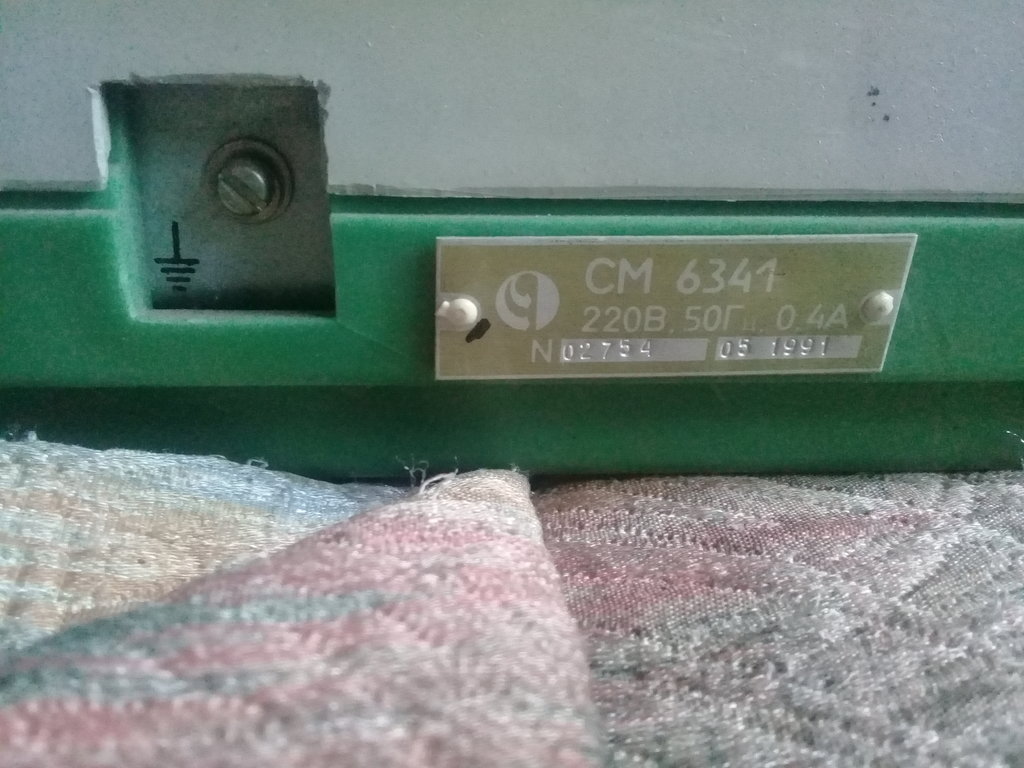

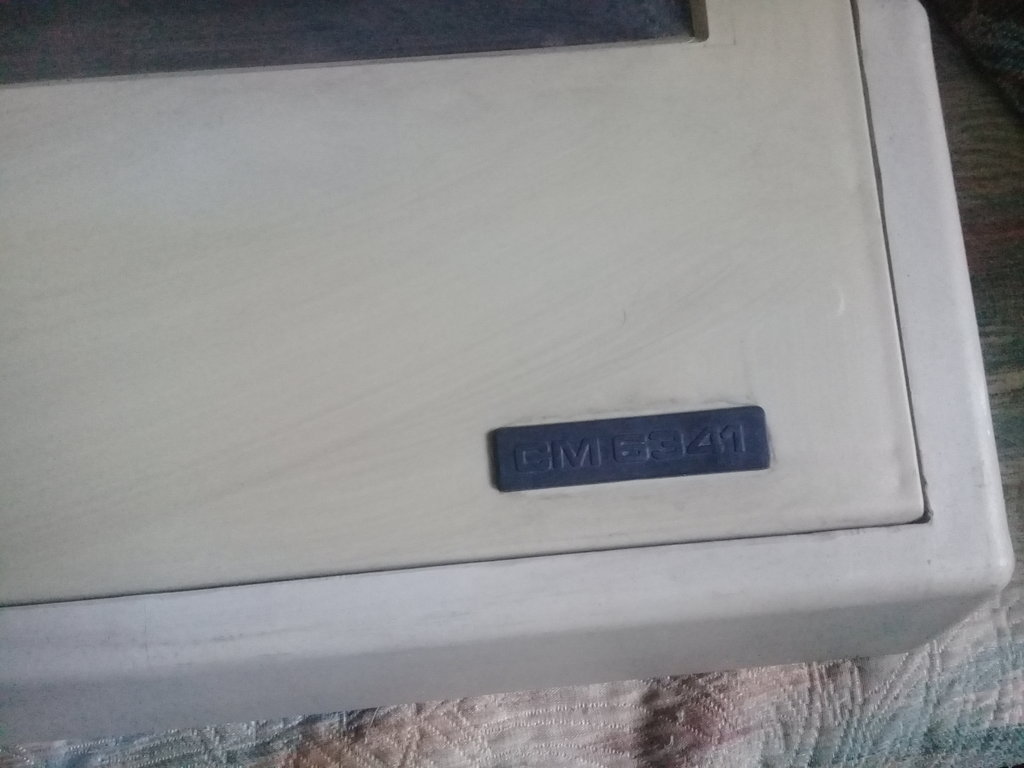

На нём очень мелким шрифтом написано что-то типа 11РН32-1

Вообще то МРН32-1

[Vlad Timan]

Еще пара близнецов-братьев

[Пчёлкин]

Разгребая завалы, наткнулся на весьма поздний МК35, почти новый, в белом корпусе, с очень красивым светофильтром цвета молодой травки.

[Крым]

как называется синий разъём на последнем фото

LPT ?

[vladnik]

Вот по этой книжке, осваивал когда-то азы Z-80 и ZX-Спектрумов -

[СССР-1]

Последние поступления:

Б3-31 дорогущий - 350 р и уценка до 190 р.











И ранний 18тый тоже с ценой, как напряжение у телевизора, 220

[Naro]

А в производстве себестоимость этих калькуляторов тоже высокой была? Или просто на них набавляли цену как на предметы роскоши?

[Пчёлкин]

Друзья, кому-нибудь нужна коробка от МК-56? Отдам за самовывоз. Москва.

[СССР-1]

А в производстве себестоимость этих калькуляторов тоже высокой была? Или просто на них набавляли цену как на предметы роскоши?

Просто там использовались мощно позолоченные БИС. Я так думаю. Разница в цене в 4-6 раз с более поздними из-за этого, прежде всего.

[Solaris]

В начале производства новых изделий надо окупать затраты и на новые технологические линии, и на выплаты разработчикам, и на организацию производства, и на пусконаладочные работы. Через год-два-три себестоимость уменьшается. Это ИМХО.

[Alexmax]

Разница в цене в 4-6 раз с более поздними из-за этого, прежде всего.

Вообще не. Попадались и уцененные "золотые", и дорогие с пластиком. ))

[Лагунов]

весьма странные разговоры.

Меньше всего в СССР смотрели на себестоимость. А уж "на выплаты разработчикам" - вообще за гранью.

Какие там выплаты??? Все разработчики на окладе. Они получат свои 160р. независимо ни от чего. Могут вообще ничего не делать,ю а могут гениальную разработку провести.

"новые технологические линии" -
Это вообще по другим статьям проходило. Там Главк мин-ва выделяет фонды. Заводы же не самостоятельные единицы.

[Alexmax]

Они получат свои 160р. независимо ни от чего. Могут вообще ничего не делать,ю а могут гениальную разработку провести.

Грамоту могут дать. Почетную. ))
