Калькуляторы, микрокомпьютеры пр-ва СССР.

Сообщение

Vygandas · #551

Maximus1988, порадовал полет конструкторской мысли.
А вот про промышленность о РЭС-22 с пневмовыводом заставила задуматься ...

Sergei Frolov · #552

Vygandas писал(а):Да и хватало китайского деревянного калькулятора.

Китайские счеты?

Vygandas · #553

Sergei Frolov писал(а):
Vygandas писал(а):Да и хватало китайского деревянного калькулятора.
Китайские счеты?

Да стандартные магазинные деревянные счеты. Хоть кто то из студентов говорил что он выделывается перед нами все это решая в уме ...

Sergei Frolov · #554

Обычные - это русские. Китайские - вот такие.

Maximus1988 · #555

Vygandas писал(а):Maximus1988, порадовал полет конструкторской мысли.
А вот про промышленность о РЭС-22 с пневмовыводом заставила задуматься ...

От РЭС-22 там только корпус. Это датчик давления, чтоб насос отключать, когда манжета для измерения артериального давления накачается

Vygandas · #556

Maximus1988, на РЭС-22 там выпускной клапан, датчик там рядом что то MPX

И прибор этот называется монитором состояния пациента. Сзади видно подключения трубки измерения давления, датчиков температуры и сатураций кислорода, блока кардио усилителей.

Приходилось мне подобное видеть и литовское, производство ребят из ВЗРИП отдела медтехники. Процессор какой не помню но дисплей что то 16ЛК , начало 90-х.

Solaris · #557

Пробовал взять в руки входные провода осциллографа, включить медленную развёртку, самый чувствительный предел и увидеть кардиограмму. Однако видно очень плохо, в основном заметна наводка от сети. В приборах для наблюдения и записи ЭКГ имеются фильтры для подавления частоты 50 Гц? Верхняя граница полосы частот кардиоимпульсов около 12 Гц. Потенциалов головного мозга, кажется, выше.

Vygandas · #558

Solaris, там все очень не просто. Сколько знаю там специальные усилители даже с гальванической развязкой и фильтрацией. Да и электроды надо в нужные места с хорошим контактом подключать .
А Вы провода в руки

Alexmax · #559

Vygandas писал(а):Да и электроды надо в нужные места с хорошим контактом подключать .

И еще с электропроводящим гелем. )) Я себе во время медосмотра выпросил баночку такого, для спортивного поясного пульсометра.

Maximus1988 писал(а):А ещё говорят, у нас промышленность отсталая. Такая отсталая, что в те годы выпускала технику подобного уровня.

Несомненно отсталая. В данном случае лет на 18 )))). Ибо "техника подобного уровня" на западе появилась в 80-х.

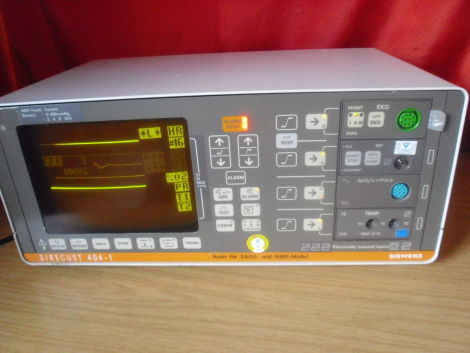

Например, Siemens Sirecust 404-1, представленный в начале 80-х.

Но вернемся к отечественным калькулятором. Принес еще один экземпляр, пока не чистил.
МК-41, по деталям 1982 года выпуска. Интересен в основном своим индикатором - можно задать сколько чисел после запятой отбрасывать.
По умолчанию 2, можно менять от 0 до 9 кнопками 'acr' - ',' - '0....9'. Плюс 3 ячейки памяти. А вот кнопки неудобные.

Maximus1988 · #560

Vygandas писал(а): Приходилось мне подобное видеть и литовское, производство ребят из ВЗРИП отдела медтехники. Процессор какой не помню но дисплей что то 16ЛК , начало 90-х.

Не помните, как назывался? Хотелось бы поглядеть на чудо.

Vygandas · #561

Maximus1988, не помню, как и ультразвуковых эхоскопов того же коллектива. Даже не помню были ли под логотипом Rimeda или RMT
Знакомый там в этой теме работал, но его уже несколько лет с нами нет

Не моя тема, я как то брезгливо отношусь к медтехнике.

З.Ы. В этой книге https://knyga.lietuvai.lt/w/images/f/f7 ... 8-1994.pdf про эти разработки нашел упоминания. Примерно с 89 стр.
Фото коллектива с старой разработкой монитора

Maximus1988 · #562

Шарился по Авито и не смог "пройти" мимо этой красавицы. Искра-12. Теперь дома у меня жить будет. В планах реанимация.

Vygandas · #563

Maximus1988, а какие у ИСКРЫ-12, с правильными 5 и может даже модели ИН8-2 ?

Sergei Frolov · #564

Vygandas писал(а):Maximus1988, а какие у ИСКРЫ-12, с правильными 5 и может даже модели ИН8-2 ?

http://www.leningrad.su/museum/show_calc.php?n=117

Solaris · #565

Электронные кассовые аппараты к данной теме относятся? А то при слове "Искра" вспомнил таковой советский "Искра-302А". Год начала выпуска не позднее 1978. Немалые габариты, вес 49 кг, свист, видимо от трансформатора импульсного блока питания, как от строчника в телевизорах. Он на К155? Или всё-таки там есть БИСы? Индикаторы зелёного свечения, не неоновые. Вакуумные люминесцентные, например ИВ-6? А энергонезависимая память на чём? Ферритовые сердечники? Проработали в магазинах до распада СССР, хотя в 80-е появились "Ока", уже компактные и тихие. Не знаю, компактные больше за счёт механики или электроники. А в постсоветское время стали использовать импортные, даже не знаю моделей.

Sergei Frolov · #566

Вот там есть некоторые ответы на вопросы

Искра 302А
http://www.leningrad.su/museum/show_calc.php?n=590

ОКА-400
http://www.leningrad.su/museum/show_calc.php?n=484

Alexmax · #567

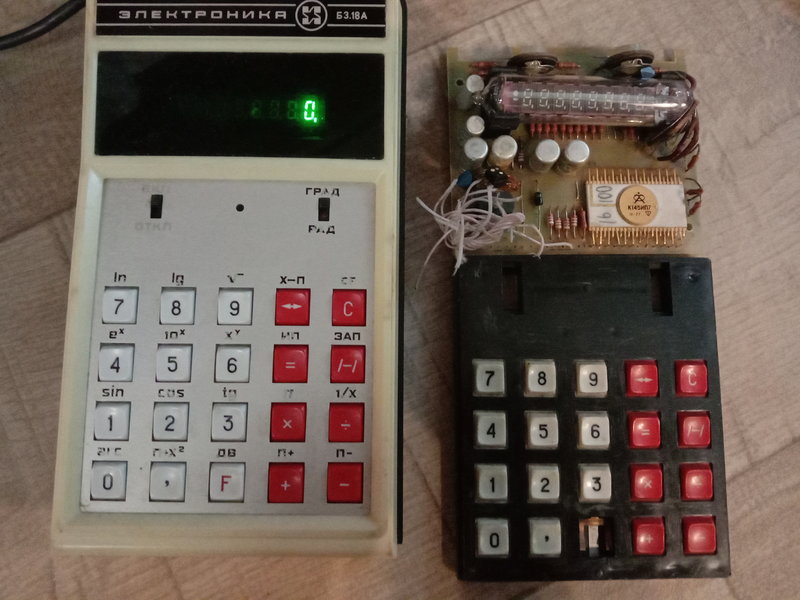

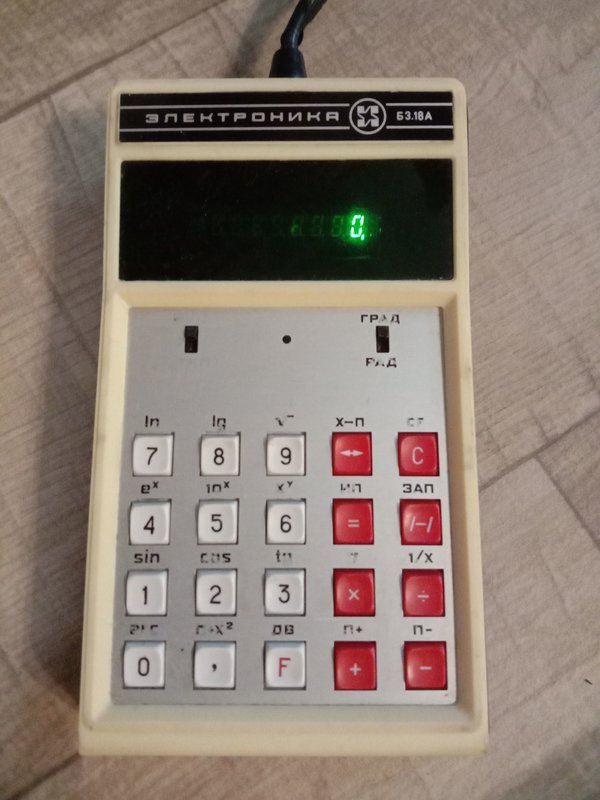

Купил себе недавно калькулятор Б3-18А.

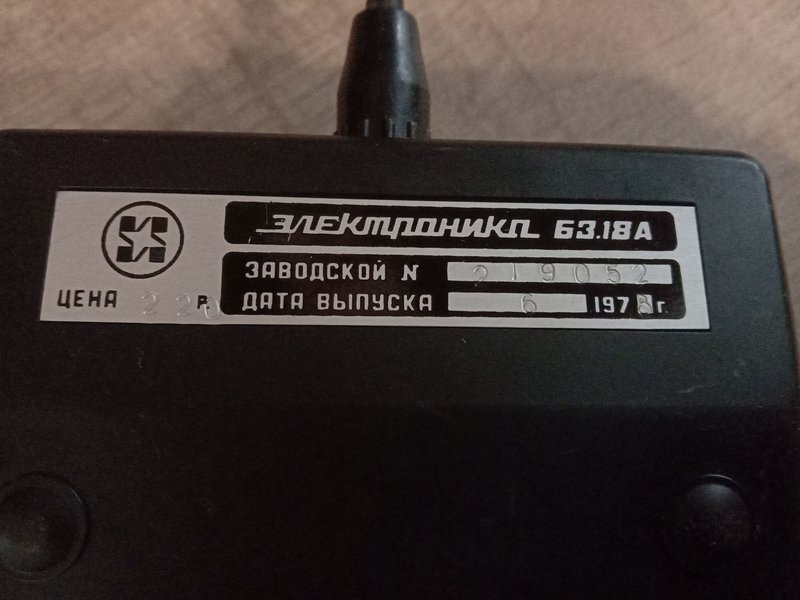

Экземпляр 1978 года, работает, но как-то с глюками, надо конденсаторы поменять хотя бы.
У меня такой был, но я его давно разобрал. Сохранились только плата и клавиатура.
Причем, в моем стояла "золотая" микросхема 1977 года, а на этом 1978 - уже пластиковая. Как я понимаю, функционально они одинаковые.

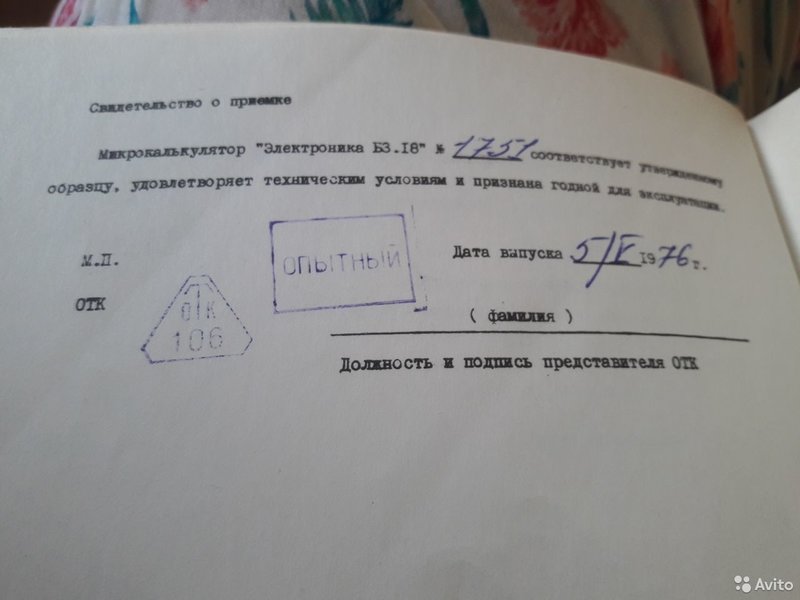

ЗЫ. А еще на авите есть Б3-18, без "А". "Опытный". Цена....для привлечения внимания, надо полагать. )))

RadioKing · #568

Предсерийный дизайн Б3-18М
Взято из журнала Техническая Эстетика №9, 1980, стр. 13. За сканы спасибо пользователю HORIZON.

HyC · #569

RadioKing писал(а):Предсерийный дизайн Б3-18М

Шикарная штука. Я как раз завел тут по случаю себе Б3-18М, но серийный. В работоспособность его вернул, правда клава подзакисла, дробит. Но разносится.

Прототип дизайном был гораздо красивше серийного. Хоть на мой взгляд серийный гиморнее технологически.

Для меня всегда было загадкой чем руководствовались тогда чтоб в серийной модели переделать все наизнанку.

Sergei Frolov · #570

Какой прототип?

HyC · #571

Sergei Frolov писал(а):Какой прототип?

Неправильно выразился. Предсерийный, фото которого разменщено выше.

Sergei Frolov · #572

Форму верхней части корпуса серийного обусловила комбинация используемых источников питания - в тонком корпусе поставить либо кассету для 4xД0.55, либо для 4xAA.

HyC · #573

Sergei Frolov писал(а):Форму верхней части корпуса серийного обусловила комбинация используемых источников питания - в тонком корпусе поставить либо кассету для 4xД0.55, либо для 4xAA.

Вы коллега вероятно давно разбирали этот калькулятор, поэтому не помните. Потому-что мне не верится что такой опытный человек не знает

В Б3-18М сменная кассета не мешает сделать лицевую панель плоской, и шасси у него как раз плоское. А на "морде" лепнина исключительно архитектурная, и ее обьем полностью пустой.

Правда если приглядеться к фото предсерийного образца то у него на лице та же самая "архитектура", только иной конструкции и формы чем на серийном.

Sergei Frolov · #574

HyC писал(а):Вы коллега вероятно давно разбирали этот калькулятор, поэтому не помните. Потому-что мне не верится что такой опытный человек не знает В Б3-18М сменная кассета не мешает сделать лицевую панель плоской, и шасси у него как раз плоское. А на "морде" лепнина исключительно архитектурная, и ее обьем полностью пустой.

Правда если приглядеться к фото предсерийного образца то у него на лице та же самая "архитектура", только иной конструкции и формы чем на серийном.

Я знаю, о чем говорю. Выемка сделана для такой кассеты.

HyC · #575

Sergei Frolov писал(а):Я знаю, о чем говорю. Выемка сделана для такой кассеты.

Действительно был неправ. Меня в моем экземпляре запутала нижняя крышка кассеты дл АА элементов, я кассету из корпуса не извлекал и мне показалось что это дно шасси а не кассеты.

bluezmoon · #576

Вот это,я понимаю,калькулятор.Все видно,циферка к циферке

Действий маловато правда

Tekumze · #577

Тоже есть такой, 1974 года. Пока самый старый образец в моей кучке калькуляторов.

bluezmoon · #578

Tekumze, там действия с запятой какие-то хитрые.И что за клавиша СК?Не помню уж ничего.

Sergei Frolov · #579

Запятая фиксированная и ставится при вводе первого числа.
Кнопка СК обнуляет неверно введенное число.

bluezmoon · #580

Я имею ввиду точность высислений.Без каких либо манипуляций 3 разделить на 2 = 1.Т.е. сначала видимо надо задать разряд?или моя машина барахлит?

bluezmoon · #581

Если вводить 3,00:2,то получится правильно 1,5,но ведь это не шибко удобно.

Sergei Frolov · #582

Предполагалось, что первые калькуляторы предназначались для различных бухгалтерий и других счетных работников, оперирующих с рублями и копейками. Там этого достаточно. В современных калькуляторах до сих пор стоят ползунки, ограничивающие точность.
Для научных расчетов с естественной или плавающей запятой делались другие машинки.

bluezmoon · #583

Sergei Frolov, спасибо,понял.

СССР-1 · #584

Калькулятор "Электроника мс-1103".

ПРИМ : сразу вспомнился советский анекдот.

"Да здравствуют советские микрокалькуляторы, самые большие микрокалькуляторы в мире!"

.

ЗЫ когда искал информацию о нем и наткнулся на печальную судьбу его многострадального собрата, считаю необходимым начать тему о раздербанивании уже винтажных устройств жадными вандалами, сделал ее в общем разделе: http://rt20.mybb2.ru/viewtopic.php?f=1&t=106314

Tekumze · #585

Эти чмошники, кто такие анекдоты в те годы выдумывали, явно не видели импортных, в том числе японских, бухгалтерских калькуляторов.
Понятно, что типа старая шутка, но никогда не мог понять, в каком месте нужно смеяться...

СССР-1 · #586

Tekumze писал(а): ↑
20 мар 2021, 22:42
Эти чмошники, кто такие анекдоты в те годы выдумывали, явно не видели импортных, в том числе японских, булгахтерских калькуляторов.
Понятно, что типа старая шутка, но никогда не мог понять, в каком месте нужно смеяться...

да пес с ними. Хейтеры это в 99% пустое место. Сейчас таких дб. еще больше стало.

СССР-1 · #587

На авито спёр фотографии, редко когда встречаешь в подобной комплектации аппарат.

Vlad Timan · #588

Вот такое вот семейство собралось

Alexmax · #589

Внутренности RockWell 63R:

Судя по техданным, питался он от 3хАА , а дисплей был "плоский".
Преобразователь питания запрятан в "микросхему" TDK.

Sergei Frolov · #590

Rockwell 63R - это функционал как Б3-36, а для калькуляторов выше - Rockwell 61R

Vygandas · #591

СССР-1 писал(а): ↑
21 мар 2021, 17:12
На авито спёр фотографии, редко когда встречаешь в подобной комплектации аппарат.

Страшный уродец Нафаня. Клавиатура кусок г.... . Сколько раз на резину клеил фольгу. Если накрылась БМК сразу в помойку, фиг ее достать.
Наверно производители думали что будут закупать в организации чтоб спереть убогий чуМодан (написать дипломат рука не поднимается).

Maximus1988 · #592

СССР-1 писал(а): ↑
21 мар 2021, 17:12
На авито спёр фотографии, редко когда встречаешь в подобной комплектации аппарат.

Есть у меня такой, в Москве они ещё встречаются.

HyC · #593

Vygandas писал(а): ↑
22 мар 2021, 08:40
Страшный уродец Нафаня. Клавиатура кусок г.... . Сколько раз на резину клеил фольгу. Если накрылась БМК сразу в помойку, фиг ее достать.
Наверно производители думали что будут закупать в организации чтоб спереть убогий чуМодан (написать дипломат рука не поднимается).

Ну БМК то сама по себе идея не самая плохая, другое дело что в мелкой серии конечно с ремонтом засада засадная по запчастям. Кто-то из толковых ребят (не помню к сожалению кто именно) на ютубе запилил ролик по ресторингу нафани с битой БМК запротезировав внешней схемой часть отшибленных у нее мозгов. Так что если БМК не стреляная на "звенит во все стороны" то в теории оживить нафаню можно. Но экспы надо иметь для этого конечно богато, во всяком случае знать архитектуру настолько чтоб из головы её схему наново выдумать.

Vygandas · #594

HyC, что луче конечно вопрос, масочное БМК которого не достать или куча логики с ППЗУ, или в примерку ПЛМ 556РТ1 как в Сантака, которые чаше барахлили но хоть их можно было достать и запрограммировать.

HyC · #595

Ну проблема БМК в доставабельности сегодня этих БМК. С точки зрения технологичности то с БМК все хорошо, да и с ремонтом тоже, если она на складе лежит. Другое дело что нафаневская БМК в крупную серию не пошла, поэтому сегодня конечно ремонт такого ПК превращается как минимум в подгорание пукана а как максимум в невозможности с ним что-то сделать кроме как на цветмет сдать.

Кстати и РТ1-РТ2 запрограммировать сегодня тоже огромное приключение. Потому-что из программаторв которые могут в РТ1-РТ2 я знаю только стерх (не считая промышленных шкафов которые при горбачеве еще на металл сдали). А стерх найти сегодня..... У меня слава богу есть, и я берегу его пуще зрения. Хрусталик то я себе вставлю, а вот стерх найти - не факт.

Кстати приключение и чистые РТ1-РТ2 найти. Благо их зачастую можно дошить если свободных выражений хватает, поэтому можно БУшные шитые употребить иногда. Дожечь старое на "несрабатывание" и прошить новое в пустое место. Проблема бывает с инверсией выхода, фьюз там всего один и если он прошит инверсным порой требуется много выражений натолкать что в свободное место не лизэ.

Но шитые микросхемы эти в целом бывают жрабельные на дошивку.

mig_25 · #596

Нафаня на авито интересна тем, что она белая. Обычно черные

old_hippie · #597

mig_25 писал(а): ↑
23 мар 2021, 13:28
Нафаня на авито интересна тем, что она белая. Обычно черные

[video][/video]

Maximus1988 · #598

Был ещё на КР580ВМ80А Нафаня, ленинградский

Vygandas · #599

Maximus1988 писал(а): ↑
23 мар 2021, 16:21
Был ещё на КР580ВМ80А Нафаня, ленинградский

От ЛОМО

Alexmax · #600

Maximus1988 писал(а): ↑
23 мар 2021, 16:21
Был ещё на КР580ВМ80А Нафаня, ленинградский

А он был клоном чего, Радио-86РК?
