Гольтман Яков г.Маалот

Сообщение

Yarik · #401

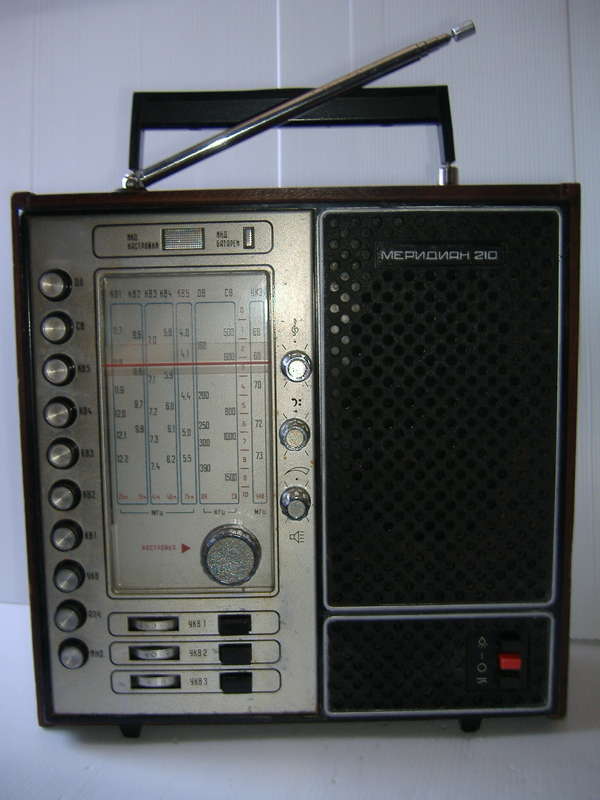

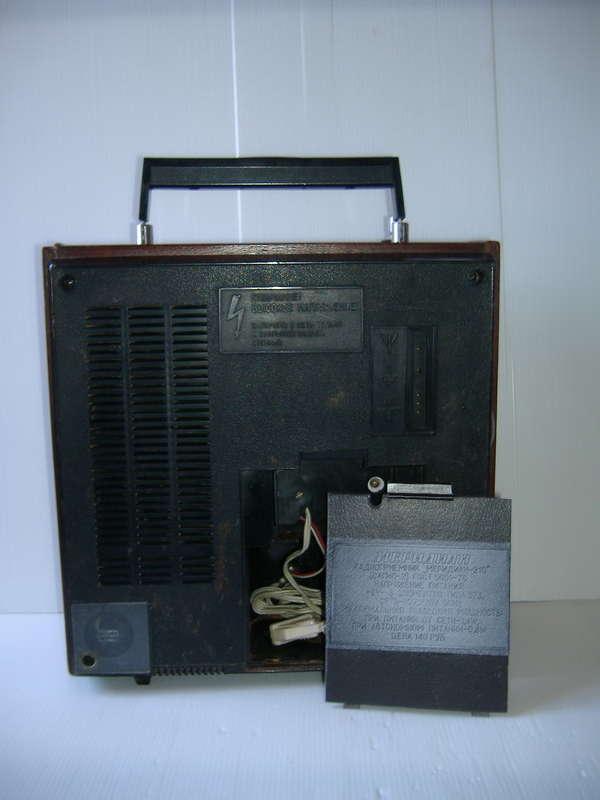

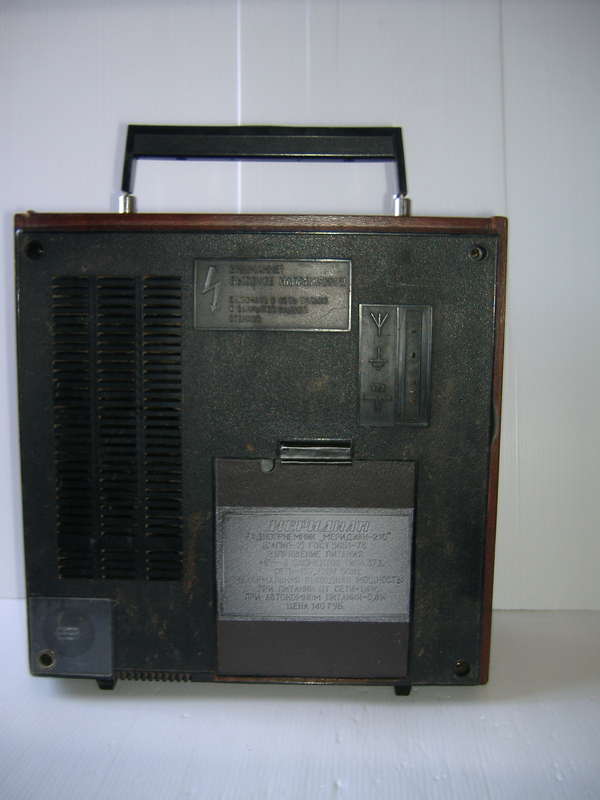

Закончил восстановление Меридиана-210.Есть на фасаде шильдик и крышка источника питания.Крышка полностью самодел.Если появится оригинал,заменить всегда можно.

ЭРНЭСТ · #402

Приветики земляк,родной аппарат, с другим не спутаеш,приезжайте, держу как обещял подарок

Alexandr · #403

Яков, мои поздравления!
Неплохо получилось. Если найду такую крышечку, то непременно отправлю. Я один раз сглупил. Пару лет назад мужичек полубомжевского, полуалкогольного вида продавал кулек с разными крышечками. В основном от китайцев, но были и ВЭФовские и еще какие-то советские. Побрезговал. Тем же вечером пожалел, что не взял... Да уж, задним умом мы все крепки. теперь остается только сожалеть.

Yarik · #404

Alexandr
Cпасибо!Жизнь показала,что крышечки теряются в первую очередь!
Некоторые производители(SONY, ELTA-германия),прикрепляют крышечку тесьмой или делают ее на шарнирах-открывающуюся.

Alexandr · #405

Да, у меня есть такой "Панас". Очень, кстати, удобно. Не потеряешь, даже если захочешь. Жаль, что не все так делают...

ORAS · #406

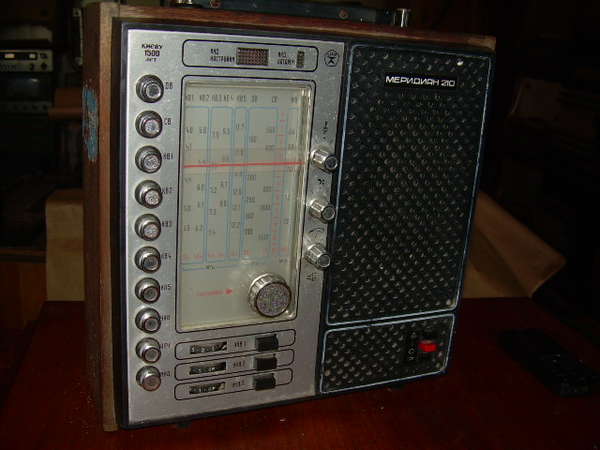

C успешным ремонтом Меридиана поздравляю!!!

В Москве это довольно редкий аппарат, в отличие, например от различных сетевых Океанов.

П.С. Скоро тоже возьмусь за такой Меридиан. Лежит в запасе и молчит как партизан.

Yarik · #407

Обещал показывать интересные редкие вещи.
Стерео микрокассетный плеер,FM cтерео тюнер в оправе наушников.Япония 1982г.Питание 3хААА,Масса с бат. 0,5кГ.
SHEBRO mod.PB-1.

Alexandr · #408

Яков, классная вешь! Мои поздравления!

Yarik · #409

Батя · #410

Yarik Яков! Поздравляю Вас с реставрацией МЕРИДИАНа -210! Все как в оригинале.

Yarik · #411

Батя писал(а):Поздравляю Вас с реставрацией МЕРИДИАНа -210! Все как в оригинале.

-СПАСИБО!
Когда поступил первый VEF Spidola-231 c отбитым углом шкалы и мыши в нем поели все бумажное и картон(есть фото на моей ветке),тогда предстояла огромная работа по восстановлению.В Москве предложили шкалу,динамик здесь нашел.Не прошло и 5-6месяцев,как появился такой второй приемник рабочий в хорошем состоянии,только корпус битый исправили так,что винт на фасаде заклееным видно.А в июне родственнники привезли подарок на Д.Р.- 3-й VEF SPIDOLA-231- в отличном состоянии.
Живу надеждой,что Мередиан-210,не последний.(?_?_?)

Yarik · #412

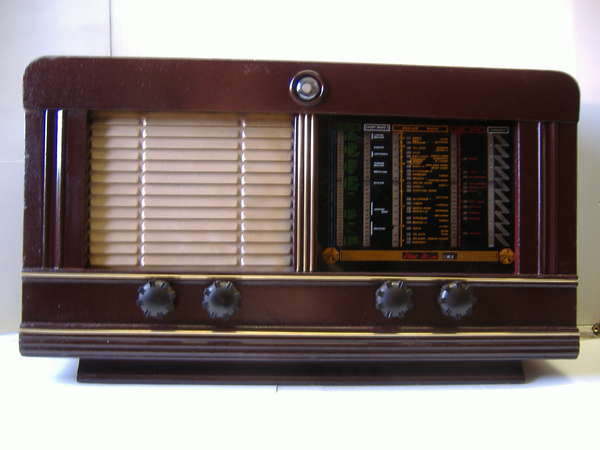

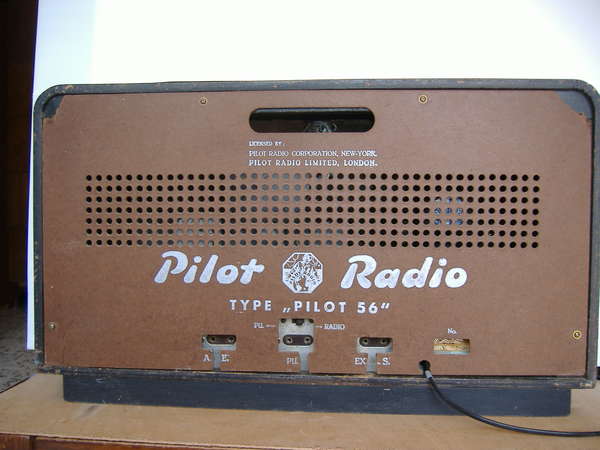

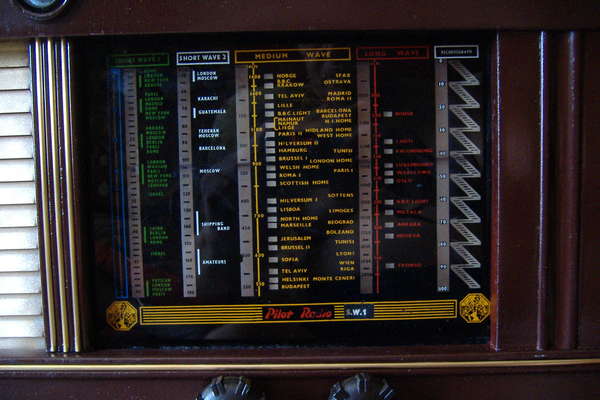

Закончил восстановление корпуса "PILOT-56".Приемник в рабочем состоянии,только "зеленый глазок"ЕМ-34(6Е5С) очень слабо светит.
Без УКВ(ФМ)практически нечего слушать.На ДВ нет вещания,-СВ с помехами,а на КВ1,КВ2 еще можно что-то послушать.2-х тактный выход и большой динамик.

Ищу

ORAS · #413

Как вчера с конвеера!!!!!!

Батя · #414

Yarik Ай да красавец! Пилот. Классный аппарат. Поздравляю Вас, Яков, с восстановлением аппарата!

aprel16 · #415

Вещь. Тоже такой приобрел бы.

Alexandr · #416

Яков, поздравляю! Прекрасный аппарат!

Yarik · #417

Всем спасибо за оценку!
Съемки процесса не делал,но кратко расскажу.
Решетка-жалюзи перед динамиком из алюминия толщ.1,5мм,отмывал в стир.порошке,затем напыление "бронзой"из балончика.Буду еще разбирать-есть маленький перекос по горизонтали.Снимал вертик.планку между дином и шкалой(крепл.2шурупа).На планке 3 проволоки в пазах диам.3мм из латуни.Точно такие 2-горизонтальные.Чистил мелкой шкуркой,затем полировка.Ручки отмачивались в растворе стир.порошка,после промывки-как новые.Корпус после ошкуривания красил напылением из баллончика.
П.С.Имею 2 лампы ЕМ-34 и одну 6Е5С-у всех темный сектор можно увидеть только при очень слабой освещенности.Есть способ восстановления(аналогично кинескоп.),буду эксперементировать.

Yarik · #418

FUJI JAPAN DVD PLAYER mod.D-300,габариты 260х260х45мм.
2007г.Уже техника 21-го века.В поисках в сети обнаружил продажу его в Израиле.Думаю,что для других зон будет интересно ознакомиться и полезно узнать о его ремонте.
При включении диск чуть дергался,после толчка начинал медленно раскручиваться и не набирая больших оборотов останавливался.Обнаружил "мертвую зону",с которой движок не набирал обороты.Отпаял моторчик,проверка показала ,что в мертвой зоне сопротивление 2-3 ома а дальше до 10 ом.Заменил мотор и все ОК.
Ищу пульт ДУ и инструкцию.

ORAS · #419

С успешным ремонтом!!!

2007 год, а моторчик уже помер.

а наши - ДАП, ДАГ, ЭДГ и коллекторные - ДП-40 работают десятилетиями!!!

Yarik · #420

ORAS
Спасибо!
Начал осваивать новую для меня технику-DVD.На очереди еще один,выкинули с пультом.Включаешь и каретка начинает без команды курсировать(откр-закр).Скачал литературу и буду учиться.На запчасти имею еще 5шт.
Полезная книга

Yarik · #421

DVD который планировал показать,пропускаю т.к. пока с ремонтом не получается.
DVD Cyber Home mod.CH-DVD300. Габариты 225х231х52мм.Масса 1,6кГ.Изгот.Ноябрь 2005г.
Этот аппарат привез знакомый из США,где получил в качестве подарка от родственников.Там он читал почти все диски,а здесь только некоторые из местных.И он решил от него избавиться,подкинув мне.Залез в интернет и сделал его мультизонным.Теперь читает почти все диски за исключением некоторых.Привлекают малые габариты,компоновка,оригинальный пульт ДУ с литиевой батарейкой.Малогабаритные детали.Например,эл-лит 33мкф Х400в меньше,чем в других- 22мкф Х400в.Шайба прижимающая диск закрыта сверху прозрачной накладкой.А вот лазер не прикрыт.В донной части есть щель для механической выкатки трэя(каретки).Делали китайцы,но на пристойном уровне.

Yarik · #422

Временная крышечка к" Меридиану 210".
Эскиз и фото.(Мой вариант защелки).

ORAS · #423

Яков, с прибавлением в собрании DVD поздравляю!

А за эскиз крышки к Меридиану спасибо! Мне как раз предстоит ее делать.

Yarik · #424

ORAS
Спасибо и всегда пожалуйста!
Удачи в изготовлении крышечки!А если приплывет оригинал,то сменить никогда не поздно.

Alex.st · #425

Яков,извините за долгое молчание но пока схема не попадалась. Если что найду дам знать.

Yarik · #426

Alex.st
Спасибо,что помните!
С уважением,Яков.

Yarik · #427

В моей коллекции изделий ОАО "Октава"появилось маленькое пополнение:Наушник(телефон) ТМ-2В,вкладной ,электромагнитной системы.1985г.Такие применялись в слуховых аппаратах тех времен.

Yarik · #428

OHAYO mod.CR-B71 STEREO RADIO CASSETTE RECORDER.

Yarik · #429

ТЕХНИКА,которая уже не используется и оставила свой след в истории.
"PANASONIC" PORTABLE CD PLAYER mod.SL-SX280.Габариты120х130х25мм.2001г.-Japan.Выкинули в рабочем состоянии.

Еще один,более продвинутый.Название неизвестно(шильдик оторван).В Гугле по модели МР-101 определить не удается.Это уж не так важно.
CD/CDR/CD-RW MP-3 PLAYER mod.MP-101.габариты130х140х25мм.

Батя · #430

Yarik писал(а):"PANASONIC" PORTABLE CD PLAYER mod.SL-SX280.Габариты120х130х25мм.2001г.-Japan.Выкинули в рабочем состоянии.

Я всегда поражаюсь идиотизму присущему наверное все- таки большей половине человечества! Зачем выкидывать целые , рабочие вещи!? Ну продайте ,отдайте или подарите кому нибудь! Нет -надо выкинуть на хрен. Поздравляю Вас Яков! Этому ПАНАСОНИКУ -очень повезло! Он попал в умелые и бережливые руки! С полнением!

dmn49 · #431

Panasonic по звуку очень плохой, есть у меня такой девайс. Вот более ранние экземпляры намного приличнее по звуку, и линейный выход есть у них. У меня моделька на 3 секунды антишока... Модель не помню, очень здорово играет. А в принципе эта техника очень редка. Поздравляю!

Yarik · #432

dmn49
и Алексей,спасибо!
Эту технику до примерно 2005г.можно было увидеть в общественном транспорте у подростков,студентов.Затем появились с мини диском.Они были дороже и из продажи исчезли.А теперь у молодежи можно увидеть в габаритах сотового: музыку,радио,фотоаппарат,видео игр.Старую технику вытесняет новая.Продать старую,-никто не купит,Если покупать,то только новую!
Теперь,когда у каждого школьника есть компьютер,то такой СД плеер уже не нужен.

Yarik · #433

Два совершенно одинаковых приемника по схеме и по конструкции.
И в то же время у них разные"фамилии"и № модели.Это не первый случай.Серебристый уже давно поступил,а черный сегодня.Черный в отличном состоянии,оба одинаково хорошо работают,особенно от сети чуствуется мощность динамика.Оба имеют конструктивный недостаток-очень туго (тяжело)врвщать ручку настройки.Можно на пальцах натереть мазоли.Нет гнезда для наушников.

Виктор из Клина · #434

Yarik писал(а):Обещал показывать интересные редкие вещи.

Стерео микрокассетный плеер,FM cтерео тюнер в оправе наушников.Япония 1982г.Питание 3хААА,Масса с бат. 0,5кГ.

Действительно, интересная вещь!

Yarik · #435

При просмотре сайта с измененной структурой,обнаружил в разделе"Источники питания РТА", отсутствие зарядно-питающего устройства ПУ-1.Вспомнил,что был у меня такой,поиски увенчались успехом.Потребовалась небольшая косметика и приведение в первозданный вид после моих доработок.
По деталям,1980г.Предназначение:зарядка аккумулятора 7Д-0,1 и питание стабилизированым напряжением 9В.транзисторных приемников.

ORAS · #436

Yarik писал(а):приведение в первозданный вид после моих доработок.

Схема просто просит, чтобы ее доработали.

Yarik · #437

ORAS писал(а):Схема просто просит, чтобы ее доработали

Первая доработка-это индикатор зарядки.Вместо резистора R3 поставил коммутаторную лампочку на 6В/60 мА.Ток заряда подбирал при помощи шунта к лампочке.Следущая доработка,исчезли 7Д-01,увеличение зарядного тока для других аккумуляторов.

Alexandr · #438

Яков, у меня есть два таких блока. Если есть вопросы, смогу помочь, сфотографировать. Хотя Вам с вашим опытом еще можно и меня учить.

А блочек интересный, я раньше его и не встречал, только в прошлом году на барахолке.

skim06 · #439

Подскажите, пожалуйста, профану)))) У меня есть Сириус 316 - пано))) Состояние рабочее. Но есть проблема нужно поменять иглу, не могу разобраться на какую???Их много разных, а я один и не разбираюсь, а хороших пластинок много. Хочется редкий раз своим детям дать толику своего детства, включив сказки))). Помогите пожалуйста...

Yarik · #440

СИРИУС-316-ПАНО комплектуется электропроигрывающим устройством III-ЭПУ-38М с головкой звукоснимателя ГЗП-301 (ГЗКУ-631Р).Внешний вид-черная трубочка,на кончике две иглы,сбоку рычажок с надписью 78 и 33.Фото смогу показать только завтра.

А еще лучше обратитесь с вопросом на форум в раздел "НАЧИНАЮЩИМ" там получите более полную информацию.

Батя · #441

Yarik писал(а):Хочу показать первый "ОПЫТНЫЙ ОБРАЗЕЦ"шкалы.Буду переделывать и следующая будет лучше.

Яков! Здравствуйте! Как шкала на РОССИЮ-303!? Вы ее восстановили? Мне интересно посмотреть. Появилась у самого РОССИЯ 303! Шкала трохи подтерта!

skim06 · #442

Уважаемый, Yarik! Спасибо большое вам за дельный совет:):):)

Yarik · #443

Батя
Алексей,о шкале смотрите на 8-й странице.Сейчас занят немного,просмотрю,что не хватает и дополню подробнее.

Yarik · #444

Батя писал(а):Яков! Здравствуйте! Как шкала на РОССИЮ-303!? Вы ее восстановили? Мне интересно посмотреть. Появилась у самого РОССИЯ 303! Шкала трохи подтерта!

Алексей,просмотрел еще раз свою 8-ю страницу.Для меня там всё понятноНемного повторюсь и кое-что дополню.Вот фото приемника с которого копировалась(фотографировалась)шкала ,и мой приемник.

Шкалу мне отпечатали на обыкновенной белой бумаге для принтера в нескольких экземплярах.На листе 4 шкалы,но размером чуть меньше и в черно-белом варианте.По этой причине вокруг шкалы есть белое поле и по горизонтали пришлось с двух сторон шкалу обрезать,так как отверстие ручки тонкой настройки не совпадало со шкалой..Нужно перед печатью точно подогнать размер-лучше с запасом на 1-2мм.Запас загибается и прячется под алюминиевую рамку.Если что не понятно спрашивайте.

Yarik · #445

На старом форуме я уже показывал свой транзисторный приемник "МОСКВА"В.Плотникова,изготовленный мною в мыльнице в 1960-61году.В начальный период он питался от ртутно-цинковых элементов.Позже появились аккумуляторы Д-0,1 и для зарядки 3-х элементов сконструировал ЗУ в корпусах 2-х вилок.Диод Д7Ж в одной половинке,в другой резисторы МЛТ-2Вт.

ORAS · #446

Интересно посмотреть на самодельные конструкции прошлых лет, , собранные на давнишних дискретных элементах и с ДЭМ-4М на выходе.
К тому же, сейчас вряд ли кто станет делать портативный СВ-приемник для практических нужд. Так что - это уже История.

Батя · #447

Yarik писал(а):Алексей,просмотрел еще раз свою 8-ю страницу.Для меня там всё понятноНемного повторюсь и кое-что дополню.Вот фото приемника с которого копировалась(фотографировалась)шкала ,и мой приемник.

Здравствуйте Яков! Да там мне все понятно! Я просто хотел выяснить у Вас -Сделали ли Вы шкалу на РОССИЯ-303 в цвете.

Yarik писал(а):Шкалу мне отпечатали на обыкновенной белой бумаге для принтера в нескольких экземплярах.

Вы пишите что это пробный вариант! Родная шкала то довольно цветная! Я непоня почему также в цвете не получилось.?

Yarik · #448

Батя писал(а):Я непоня почему также в цвете не получилось.?

Сделать в цвете-нет никаких проблем.Когда мне печатали,в принтере закончились цветные чернила и я решил,что для опытного образца можно попробовать и Ч/Б.

Yarik · #449

Еще одна констукция 70-80-х.Смастерил аккумуляторную батарею на 9В из дисковых аккум.Д-0,55С и получился самодел-" Батарея 7Д-0,55С".А зарядки для него нет.Вот и в корпусе БП детской Ж.Дороги смастерил ЗУ.Через некоторое время добавил переключатель и СД индикатор.Часть дисков Д-0,55С уже сдохли,на последнем фото всё,что осталось от батареи.

Yarik · #450

Линейка моих калькуляторов пополнилась печатающим AURORA PR-100.
