Гольтман Яков г.Маалот

[ORAS]

Интересный тестер. :super:
Дизайн - распространенный для того времени.
А из какого материала плата?
П.С. Hi-FI заметил Просто раз уж ALL TRANSISTOR, то как же не HI-FI???

[Alexandr]

Константин, он и надежный наверняка. Яков, какие у него размеры?

[Yarik]

Дизайн - распространенный для того времени.
А из какого материала плата?

Вынужден был раскрыть прибор для определения материала платы.Так и не определил.Очень твердый материал,стружка ножом не снимается.Весь монтаж на сквозных шпильках-пистонах.Плата не фольгирована.Толщина платы 2мм.Корпус прибора -бакелит.Элементы питания зажимаются винтами.Сделал дополнительные снимки.
Александр,размеры 180х130х85мм.Обратите внимание,все номиналы читаемы.Один резистор кто-то менял,есть след копоти.

[Yarik]

Решил закончить тему:"ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА"

[Yarik]

Ц4323 Житомирский завод "Электроизмеритель".

[Yarik]

Пояснение к предыдущему топику. Приставка для проверки транзисторов к прибору Ц4323 была мною сконструирована в 1972г.(Журнал Радио 1974-№4-стр.47)
Этими днями обновил кольцо с надписями,которое было из картона,теперь подобрал из пластика.Справочную таблицу в крышке прибора из рукописной поменяю на печатную из журнала.

В приборе есть генератор на две фиксированные частоы -1000Гц и 465кГц.Устранил заводской недостаток,поставив на выходе разделительный конденсатор 0,33мкф 250В.

[kid375]

Яков,Примите мои поздравления! Сколько интересных измерительных приборов у вас.

[ORAS]

Отличная подборка тестеров!
:super:

[Yarik]

Игорь и Константин,спасибо!

И заканчиваю тему "ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА."
Осциллограф радиолюбителя Н313 ,заводской №15494,18.12.82г.вып.раб.состояние.




Генератор учебный комбинированный ГУК-1,№96403,26.07.78Г.раб.

[
Дополнил:

[Alexandr]

Яков, этот осциллограф разработан радиолюбителем, а затем освоен в производстве. Я когда-то собирал такой. Где-то ошметки лежат. И генератор этот помню. Удивляет сохранность, ведь столько лет прошло, а как с завода.

[Yarik]

Удивляет сохранность, ведь столько лет прошло, а как с завода.

Я их покупал новыми в магазине,дома мало пользовался, так как на работе были солидные приборы.А эти привез и редко использую.
Кусочек моего рабочего места

[ORAS]

Генератор такой никогда не видел. :super:
У меня первым генератором был самодельный из набора "Старт" (20Гц-140 кГц). Слегка изменил схему чтобы уменьшить заложенные в конструкции искажения синуса.
А потом отдали на работе списанные Г- 3-112 и Г-4-102.

[Raimis]

У этого осцилографа относительно большой индикатор по сравнению с небольшим корпусом. Сколько неискал, все микроскопические, да и глубина прибора такая, что на рабочем столе надо ещё изобретать, как и куда его установить.

[Alexandr]

Raimis, я тоже не люблю, когда на рабочем месте стоят "гробы", поэтому большинство приборов у меня самодельные, маленькие. Единственное и главное, что осталось большим - осциллограф. Люблю, когда экран достаточный для моего поганого зрения.
Яков, если интересно, найду и покажу "корни" этого осциллографа. В начале он был напечатан вместе со свип-генератором в брошюре "В помощь радиолюбителю?, если память не изменяет, выпуск №76, а затем отбельной книжкой с чертежами плат и всеми необходимыми рекомендациями. И то и другое у меня есть.

[Yarik]

Генератор-пробник телевизионный.Паспорт не сохранился.
ГПТ-1 7руб.(1980г).Питание 1эл.тип 332.Очень помогал при ремонте ч/б телевизоров.На экране горизонт.полосы и звук.сигнал в динамике.Футляр приспособил- школьный пенал.Выключатель питания без фиксации.Корпус пенала фиксировал его в выключенном положении.

[Yarik]

Продолжение списка "Зарубежные радиоприемники".

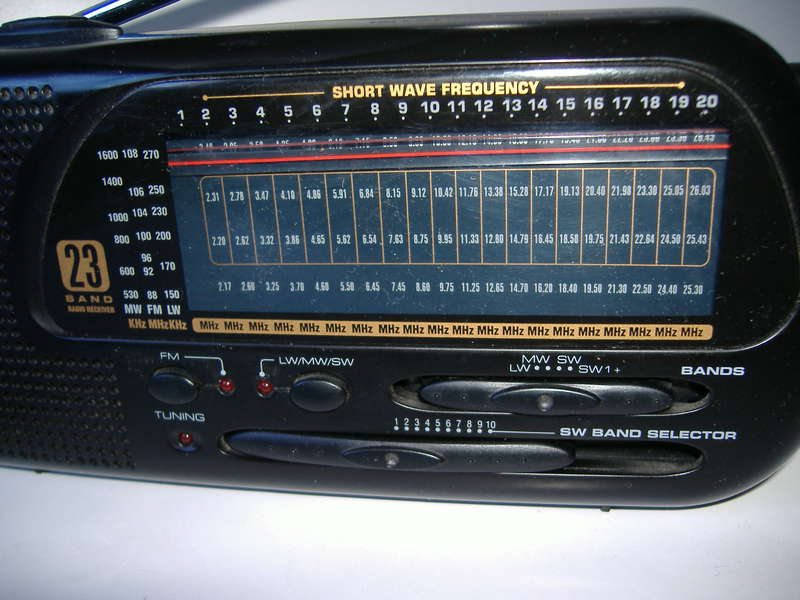

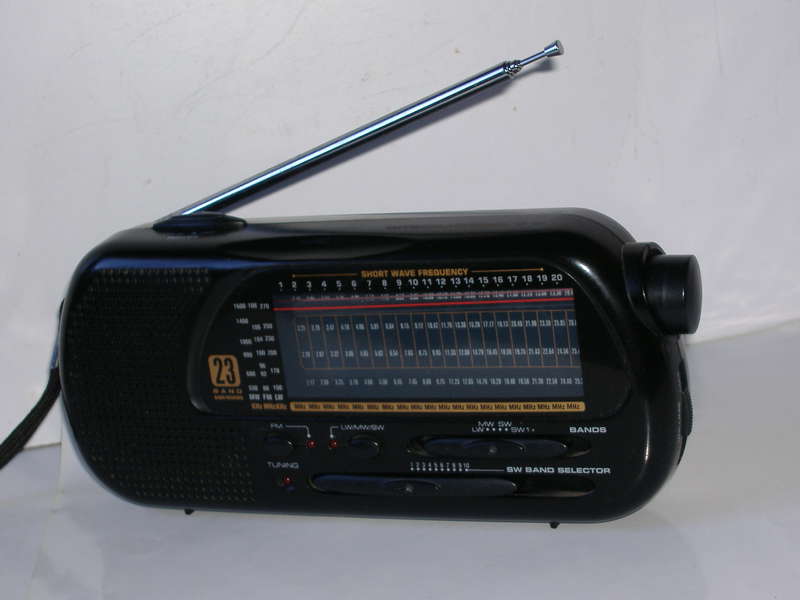

INTERNATIONAL mod.MT-1999,FM/MW/LW/SW1-20, 23BAND World Receiver.
Габариты:215х95х45мм.Масса 0,45кГ.



2861
2871

[Yarik]

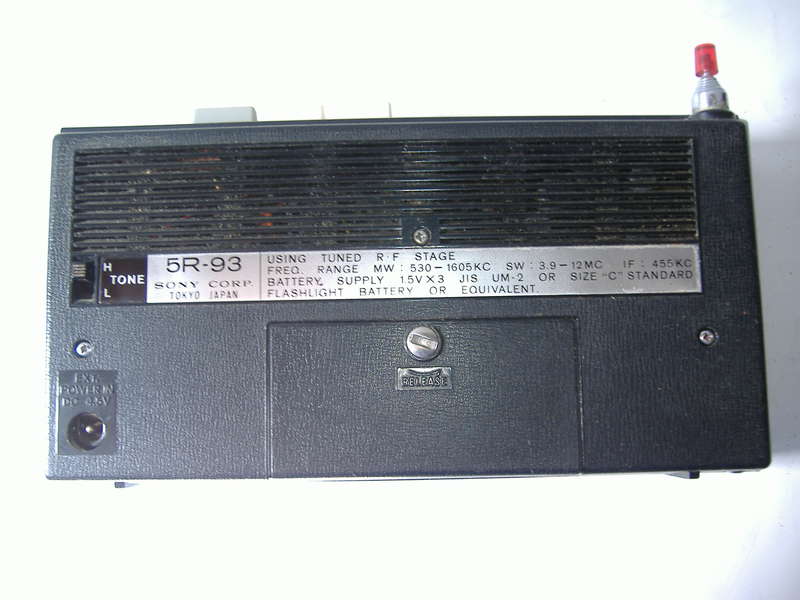

SONY mod.5R93,1967г.Габариты 200х100х45мм.Масса 0,6кГ.


6396

6393

[ORAS]

Интересно. Приемники в одном габарите.
Какой дальнобойнее и у какого лучше звук (на АМ, конечно)?
Дизайн SONY если можно так сказать, благороднее. Да еще кожаный футляр!!!
:super:

[Sniper]

Яков! Соня просто лялечка!

[Alexandr]

СимпатиШная! Эх, такую бы иметь в 67 году, друзья бы померли от зависти

[Yarik]

Какой дальнобойнее и у какого лучше звук (на АМ, конечно)?

По дальнобойности разница не заметна,по качеству звучания Сонька значительно превосходит и меньше шума,который обычно происходит от микросхемы.На динамике был остаточный слой наклейки,я его намочил одеколоном и прочитал сквозь бумагу: 8ом 0,3w,1967 02,затем начал тереть резинкой и заметил,что надпись стирается.Часть удалось снять ногтем.
Футляр из непонятного пластика,пересох на изгибах полопался и затвердел.Ремень переноски стал жестким.

[Yarik]

Эх, такую бы иметь в 67 году, друзья бы померли от зависти

Вот это точно !!!

[Yarik]

Соня просто лялечка!

Соньку приятно держать в руках:вернер легко и плавно ходит,на КВ есть точная подстройка,стрелочный индикатор настройки,положение рег.громкости видно через круглое окошко,подсветка шкалы кнопкой.
Есть гнездо для записи на маг.

[ORAS]

Спасибо!!!
Я-то думал, что Сонька дальнобойнее, даже при одном КВ-диапазоне.
А в 67 году она бы сделала фурор...

[Sniper]

в 67 году

В те годы Сони и Сильвер такие вещи выпускали!
На морской базе покажу!

[st.clear]

Sony ---вещь. Для пары такую...

[Yarik]

SONY mod.4R51,1973г.Габариты160х90х40мм.Масса 0,35кГ.

Приемник у меня очень давно.Был он у "любителя"и не понятно,что он хотел в нем усовершенствовать.Похоже,что гнездо наушников хотел вывести на фасад.Картинку в инете пока найти не удается.Хомут фер.антенны из проволоки буду менять.
Фото показываю впервые.

[ORAS]

Красивый! :super:
Люблю этот стиль!
Может быть "любитель" хотел воткнуть туда светодиод?

[st.clear]

Как немного появиться время сделаю подробные фото Sony,надеюсь,на нем есть модель и номер.

[Yarik]

SONY mod.ICF-J40,Габариты 240х145х60мм.Масса 0,9кГ.(1984г)-?
Ремень распускается для переноски приемника на плече см.фото-4.
Под ручкой-"настройка",тонкая настройка,рег.тона,рег.громкости-см.фото-7.
Левее ручки "настройка"в шкале есть окошко(над JAPAN),в котором видна насечка,продолжение ручки настройки.И левее окошка на шкале неподвижные 5 полосок,при вращении получается оптический эффект.см.фото-6

[Yarik]

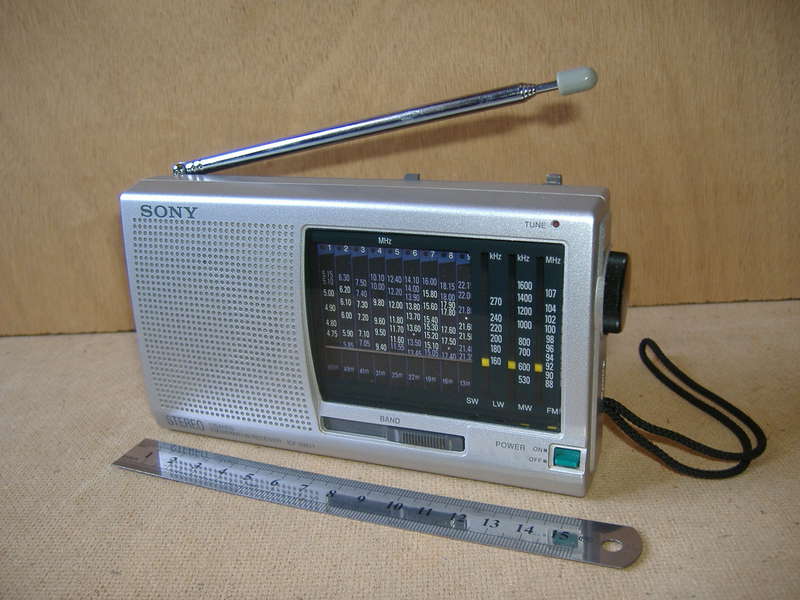

И последний:SONY mod.ICF-SW11,1999г.Габариты165х95х35мм.Масса 340Г.+приложение:руководство-паспорт,гарантийная карта,справочник по коротким волнам(расписание волн и времени работы станций).Приемник куплен в Германии в 2001г.-99,9Дойче марок(46Евро).


Футляр и наушники в комплект не входят

3351

[Yarik]

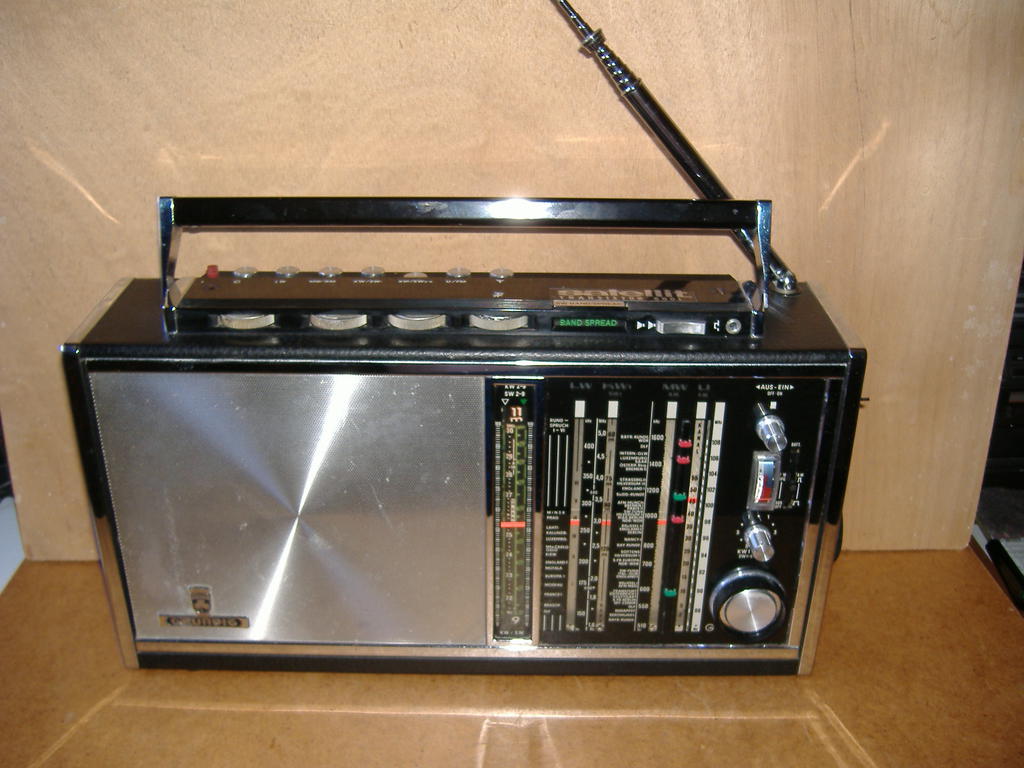

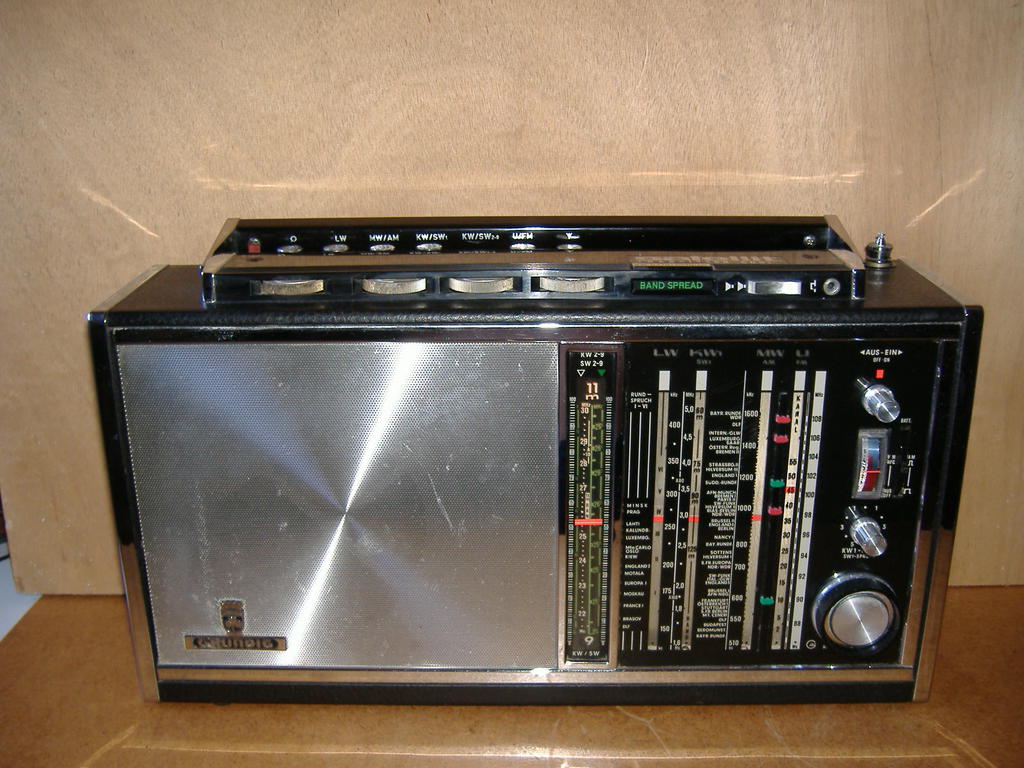

GRUNDIG mod.Satellit Transistor 6001.(1969-71г)

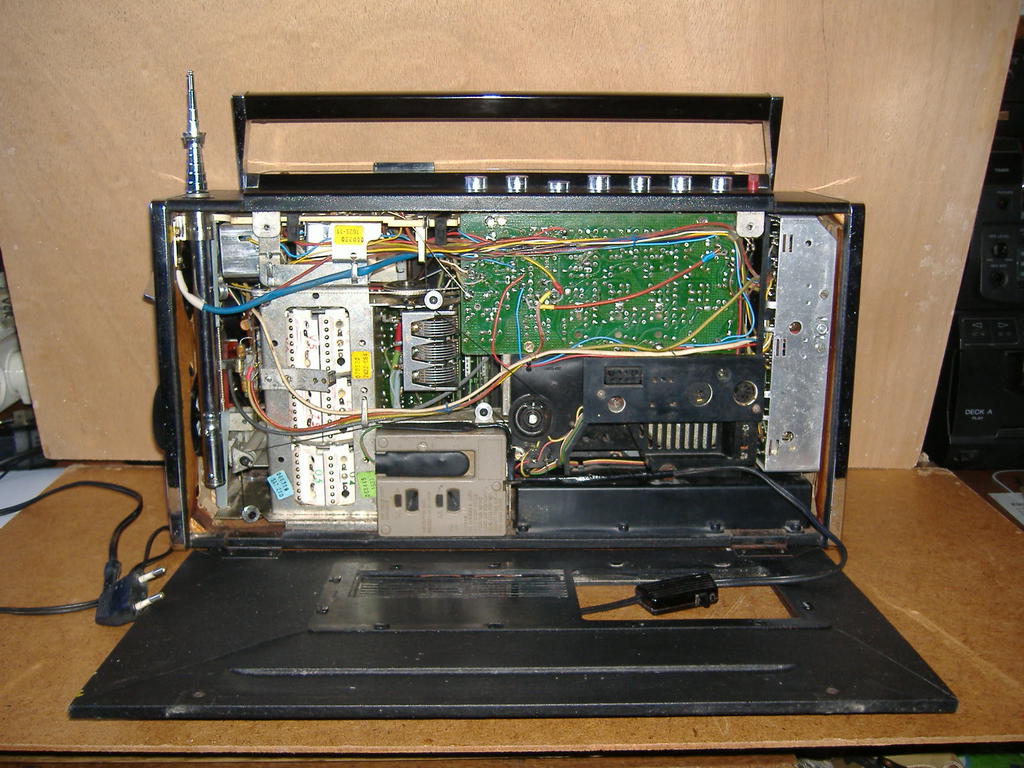

Потребовался ремонт телескоп.антенны(наконечник),был сшит новый зубчатый ремень привода барабана из ремня принтера и удалены некоторые пятна на решетке-полировкой.
Приемник используется в стационарном режиме и отлично работает.
Фото обновлены.

5011

5014

5017

5022

5034

[Alexandr]

Эх, красавец! Сейчас слюной захлебнусь . Яков, разве можно так издеваться над любителями?

[Sniper]

разве можно так издеваться над любителями?

....над "больными"

[Yarik]

PHILIPS mod.AL-175,габариты 210х130х48мм.Масса 0,5кГ.



PHILIPS mod.AL-215,габариты280х165х70мм.Масса 1,2кГ.
Впервые вижу на ленте вытягивания батареек надпись PILIPS.
Дату выпуска приемников пока определить не удалось. Оба в раб. состоянии.

[ВАРЯГ]

GRUNDIG просто сказка, уже несколько раз захожу и всё любуюсь!!!
Поздравляю.

[ORAS]

Присоединяюсь к сказанному Олегом!!! :super:
Особенно впечатляют GRUNGIG и PHILIPS AL-215! :super:

[Yarik]

Олег и Константин,СПАСИБО!
А" Грундику"очень не хватает,хотя бы 3-х кнопок фиксированных станций в УКВ.

[Yarik]

ПОПОЛНЕНИЕ КОЛЛЕКЦИИ:
Нвушники "Balair"-единственная надпись.В сети ничего нет.Система электродинамическая.Сопр.каждого-280 Ом.С переходником работают как обычные стерео наушники.Без переходника,каждый-работает в отдельности от своего штекера.Это дает возможность принимать одновременно информацию от 2-х источников.

[Yarik]

И еще один вариант наушников "пассажира авиа рейса".Сопротивление 280 Ом.Нет никаких надписей.

[SAKTAS]

Это что за на ушники такие странные --- на два штекера?

[Yarik]

Это что за на ушники такие странные --- на два штекера?

Такие наушники раздают пассажирам в самолетах.На форуме в разделе ЗВУКОТЕХНИКА "От чего наушники?"-есть ответ.

[SAKTAS]

От чего они, я понял. Неясно зачем им двойной штекер?

[Yarik]

Неясно зачем им двойной штекер?

Каждый наушник подключен к своему штекеру и работают каждый отдельно(как "моно").С переходником-как обычные стерео наушники.Это относится к Balair.
Вторым- переходник не нужен,так как один моно штекер убирается(прячется) и наушники работают как обычные стерео.
Зачем двойной.В самолете на один слушаем музыку,а на второй указания стюардессы.А так же бывает такая система синхронного перевода на два языка в лекционных залах,в театрах и в др.случаях.

[Yarik]

Линейка приемников SONY увеличилась еще на одного "малыша".
SONY mod.ICF-S10,габариты 120х70х28мм.Масса 180Гр.

[SAKTAS]

Ясно. Спасибо за разъяснения!

[Yarik]

ПОПОЛНЕНИЕ КОЛЛЕКЦИИ:
"AKITA"mod.GL-120.Габариты 200х110х45мм. Масса 0,5 кГ.
Часы для замены батарейки установлены снаружи и легко снимаются.

[ORAS]

Поздравляю с пополнением!
Какое у "новичка" звучание?

[Yarik]

Какое у "новичка" звучание?

Звучание нормальное как для динамика диам. 70мм.
Даю дополнительные фото,так как есть вопрос-загадка.Для чего сделали окошко,закрываемое крышечкой с винтом в нижней части для доступа к выводам динамика?(смотр.фото-3,справа над шнуром-крышечка.)На последнем фото шнур уложен и всё закрывается большой общей крышкой.

[kid375]

Яков,примите мои поздравления с новыми аппаратами! Интересные приемники у вас ,не видел таких...
