Старые детали.Или новые экспонаты коллекции.

[Борисович]

владлен,
Во.Спецом для Вас.
Примерил в эту панельку ИН-1.

Не лезет.
Наш УНДЕКАЛЬНЫЙ цоколь и буржуйский.
Совсем,совсем то разные получается

[владлен]

Не лезет.
Наш УНДЕКАЛЬНЫЙ цоколь и буржуйский.
Совсем,совсем то разные получается

да. В курсе. Тот цоколь, что на газоразрядных декадных счетчиках и индикаторах - другой, даже штыри больше диаметром, чем на реле. Ваша панелька - это точно для реле. Ибо она с винтовыми зажимами, а не под пайку. Этих "октально-подобных" панелей множество модификаций на самом деле. Как то японское "научно-лабораторное" оборудование 50-х годов пилили на списание - там каких их только не было, этих панелей, с разным числом ног и разных диаметров. Да и советское - Всмомните , например, ФЭУ или осциллографические трубы, особенно от какого - нибудь запоминающего осциллографа

[Vygandas]

Оптрон АОД149А с открытым оптическим каналом
Получен параллельно с АОД111А из бывшего Энергосбыта

[Pedro]

Никогда не встречал, чтобы он назывался по нормальному, везде попадались только внутренние обозначения Б22 или ЯШ662. Видно те счётчики были из первых серий

[Wladimir_TS]

А где он применялся ?

[Vygandas]

Видно те счётчики были из первых серий

Все может быть. Название написано от руки на бумажке в упаковке. На корпусе как и на АОД111 ничего нету , да и покрашено коряво и с белой меткой тоже. От человека работавшего в подразделение Энергосбыта которое занималось системами электроучета

Как прибор довольно секретный , фото живых не найдено. Спасибо за доп. информацию !

А где он применялся ?

В системах электроучета как датЧег вращения диска в эл. счетчике

http://www.155la3.ru/zh7ap1.htm

[Wladimir_TS]

То есть это штука относительно новодельная. То-то я удивился зеленой заливкой выводов. Сия химия появилась на Руси только в последнее десятилетие, а до того была или бежевая или прозрачная.

[Vygandas]

То есть это штука относительно новодельная. То-то я удивился зеленой заливкой выводов. Сия химия появилась на Руси только в последнее десятилетие, а до того была или бежевая или прозрачная.

Зеленая ? Вы чего то не попутали уважаемый ?

А зеленый компаунд в СССР уже был в 70-х годах , про теперешнею Россию не в курсе

Оптрон изделие начала 90-х

[Pedro]

На Вильнюсском заводе электросчётчиков производили блок Е440 встраиваемый в счётчик. Там монтаж попроще, промышленный, там они мне встречались.

[Wladimir_TS]

А зеленый компаунд в СССР уже был в 70-х годах , про теперешнею Россию не в курсе

Именно для металлостеклянных корпусов не встречал ни разу на микросхемах советского изготовления. А появился как раз примерно на деталях с 2000го. До того видел или прозрачный или бежевый, есть воспоминания о каком-то темном, но не черном, но какие-то не очень.

про теперешнею Россию не в курсе

Все круглые металлостеклянные что идут у нас в оборудование 544УД2, 140УД6, 140УД8, 140УД17 и квадратные металлостеклянные корпуса а-ля 248ая с гибридками - все зеленым залиты. Как понимаю это даже не компаунд, а легкоплавкое стекло.

[Vygandas]

На Вильнюсском заводе электросчётчиков производили блок Е440 встраиваемый в счётчик. Там монтаж попроще, промышленный, там они мне встречались.

Порылся в интернете и нашел интересное изделие с названием передернутым от Б22Б. Вполне возможно что датчик от этого изделия, неликвид с нашего завода. Буду проезжать мимо, загляну.
https://www.evita.lt/en/d-aod662b-optocouple-aod662b

[Vygandas]

Как понимаю это даже не компаунд, а легкоплавкое стекло.

Я с таким сталкивался, заливали выводы чуть не миниатюрных радиоламп чтоб не трескалось стекло для повышения герметичности и надежности

[Pedro]

Вот так выглядит формирователь Е440. И его датчик на оптроне.

[Vygandas]

Pedro, еще спасибо за это ! Такова не видел живьем , не моя тема , хоть этот завод иногда и навешал. На 155ЛА3.РУ ссылка на фото нерабочая
Еще про АОД149А нашел в журнале "Электронная промышленность" №8 за 1991г. стр.86. Там как раз упоминается основное ее предназначение. Наверно с тех времен и пошло ее полное наименование
https://retro-archive.ru/images/4/40/%D ... 84%968.pdf

[Pedro]

Понятно, откуда взялось обозначение ЯШ662, раз ее выпускали на Тантале

[OGR]

Друзья, кто подскажет про эти конденсаторы, тип:
Лавсановые и 2А-это напряжение?

[Vygandas]

Лавсановые и 2А-это напряжение?

Да. Лавсан на 100 Вольт

[OGR]

По типу наших К73-17.,

[Vygandas]

Порылся в интернете и нашел интересное изделие с названием передернутым от Б22Б.

Pedro, заглянул в магазин и купил. Бумажки заводской не было
На фото АОД149А и изделие "АОД662Б" . Отличия незначительные видны только в корпусе

[Pedro]

Выводы длиннее у 662?
ТУ на АОД149 приняли в конце 1989 г. Все что ранее вероятно выпускали по внутризаводскому ТУ. Е440 выпускалась с начала 80-х

[Vygandas]

Выводы длиннее у 662?

С лева на право - АОД149А и "662"

У АОД149А выводы длинее и корпус чуть выше

[немой]

6П20С - Опытная .

[xman]

Не совсем старые детали, но прикольно.
Реальная емкость этих конденсаторов 10 нанофарад (0.01 мкф). Видимо к 1990 году на заводе уже начался бардак.
Интересно это бумажные конденсаторы или пленочные?

[oldmao]

Плёнка.

[Tofiq62]

Умножитель для цв.телевизоров.Держу как память.Эта деталь была дефицитна когда то и редко открыто продавалась в магазине.

[old_hippie]

Плёнка.

Разве не полистирол?...

[ДедФеном]

Не совсем старые детали, но прикольно.
Реальная емкость этих конденсаторов 10 нанофарад (0.01 мкф). Видимо к 1990 году на заводе уже начался бардак.
Интересно это бумажные конденсаторы или пленочные?

Конечно плёнка.Странно что эти допотопные ПО исчезнувшие из ламповой техники в начале 70х завод выпускал в 90м году....

[Петр Васильевич]

Плёнка.

Разве не полистирол?...

А плёнки бывают из разных полимеров. В том числе и из полистирола.

[old_hippie]

Плёнка.

Разве не полистирол?...

А плёнки бывают из разных полимеров. В том числе и из полистирола.

Ну, оно, конечно, да...

Но есть же разница - лавсан там или полистирол... и типы конденсаторов разные.

[old_hippie]

Странно что эти допотопные ПО исчезнувшие из ламповой техники в начале 70х завод выпускал в 90м году....

Если оно стояло в специзделиях (а думается, стояло стопудово), то в ЗИП проще наклепать допотопщины, чем проводить работу по замене спецификаций и прочего.

[xman]

По конденсаторам - добрался наконец до микроскопа. Оказалось действительно пленочные. Причем торцы конденсатора образованы этой же пленкой, просто заплавлены. Проверка мегаомметром показала что нормально держат 2.5 kV без утечки на гигаОмах, при том что рассчитаны на 500v. В общем отличные конденсаторы.

[old_hippie]

В общем отличные конденсаторы.

ПО, честно говоря, я не встречал (или не отложилось). В основном, ПСО.
Их особенность - нельзя перегревать при пайке. Тогда без проблем.

[Tofiq62]

Без комментариев.

[Tofiq62]

Вот такое сопротивление нашлось,а что рядом за штука я не знаю.Может какой-то индикатор.

[kuzmin]

Индикатор ИН-9 или ИН-13, а сопротивление я не узрел, видно проволочный резистор малой мощности.

[Vygandas]

Tofiq62,

По количеству контактов индикатор ИН-13

Резистор проволочный точный http://www.155la3.ru/pkv2.htm

[Pavlik]

Помню были где то. По случаю нашёл.

[vladnik]

ТУ на АОД149 приняли в конце 1989 г. Все что ранее вероятно выпускали по внутризаводскому ТУ.

У нас на "Искре" в 90-е делали оптроны с открытым каналом АОТ137А1 - https://www.chipdip.ru/product0/8111461689
У меня они есть. Неплохая штука - https://www.anion.ru/assets/images/scan ... optron.jpg

[kuzmin]

У них ещё было другое название, пока не вспомнил.

[Vygandas]

У нас на "Искре" в 90-е делали оптроны с открытым каналом АОТ137А1

У меня они тоже есть. https://www.evita.lt/d-aot137a1-optopor ... a1-5v-30ma
Стояли в Вильмах 115/117/214/215.
А еще были просто АОТ137А как пластмассовые транзисторы в корпусе только с 4-я ногами в начале выпуска Вильма-207 , но потом перешли на "без корпусные"
А так по сравнению с буржуйскими аналогами они были довольно кривые ...

[551-й]

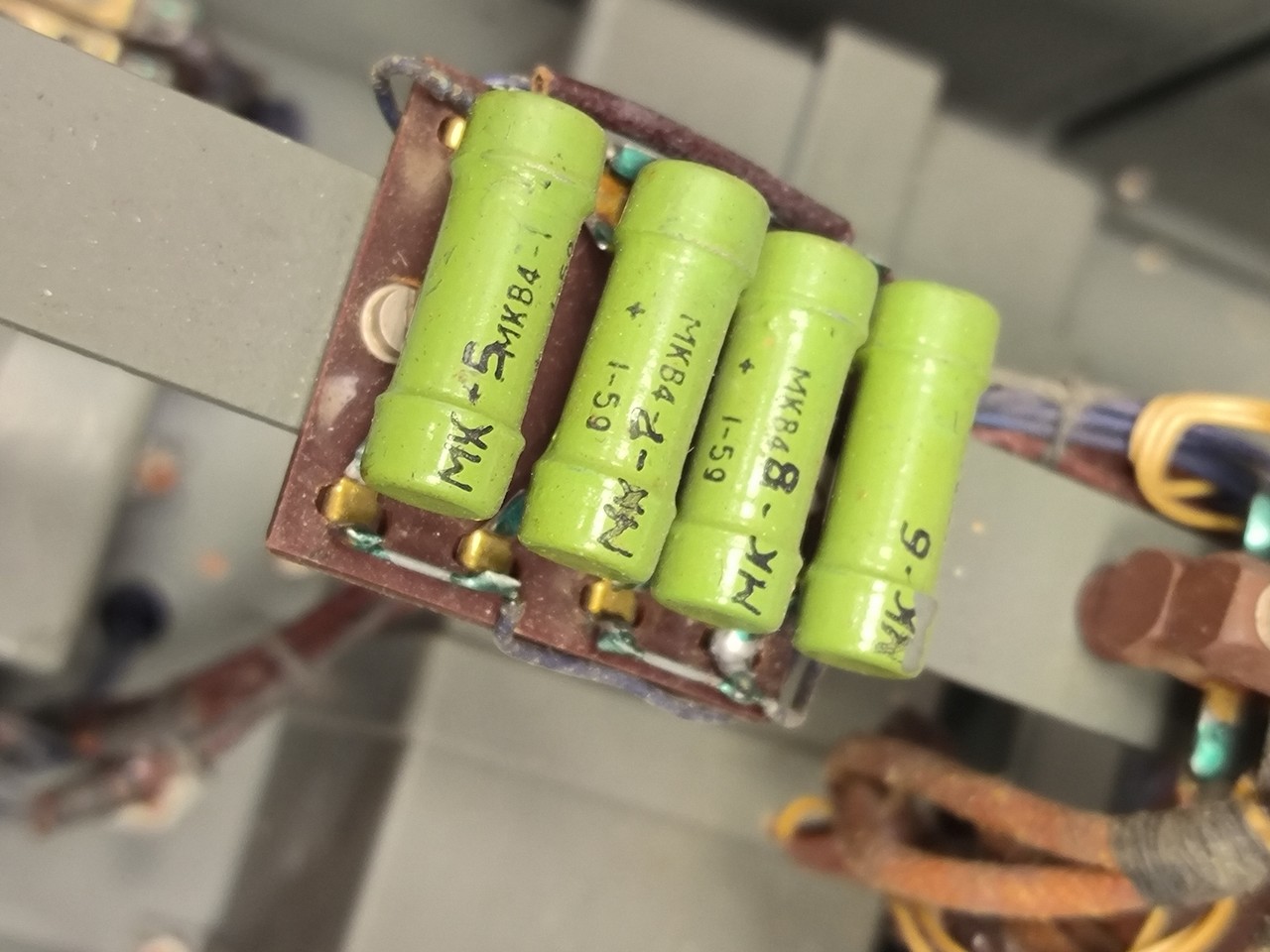

Диоды МКВ4

[551-й]

На последнем снимке 6АЖ5 49г и 6С1П 53г.

[551-й]

LS4 как будто бы 44-го года. МиниГУ-50, прототип отечественной 4П1Л.
