Редкие аппараты Пунане РЭТ ("Эстония")

Сообщение

#1

В этой ветке я размещу фотографии малоизвестных аппаратов П/О РЭТ ("Эстония") найденные на просторах эстонского (и не только) интернета.

Изображения увеличиваются по клику.

Усилитель "Эстония 35У-016С"

#2

Интегральный усилитель "Эстония"

#3

Тюнеры:

"Эстония-011"

"Эстония-013"

"Эстония-014"

#4

Всем известный комплекс "Эстония-010" :

Редкая разновидность УП+УМ-010 в черном:

Виниловый проигрыватель, "Эстония ЭП-016С" который должен был идти в одном комплексе с усилителем "35У-016":

Назарий · #5

Интересноая тема. Из всего вышеперечисленного есть только лазерный проигрыватель. Кстати, в стереокомплексе Эстония на основе усилителя Эстония 35 У 016 с в который кроме упомянутых усилителя и лазерного проигрывателя входил довольно хитрый электропроигрыватель. Видел его только на фото...

Назарий · #6

Только про него и писал.

#7

Вот ссылка на альбом с разобранным лазерным проигрывателем "Эстония ЛП-010": http://live.hot.ee/gallery/show_image?id=1681840

Всего там 35 фотографий, для просмотра в хорошем разрешении нужно нажать "Koik suurused" потом в открывшейся панели выбрать нужное разрешение. (нажать "Originaal" для просмотра в оригинальном разрешении)

Вот в этой теме: http://rt20.mybb2.ru/viewtopic.php?t=11241 есть видеоролик, в котором показан этот проигрыватель в действии.

#8

Кассетный магнитофон "Эстония-110"

- который (как и лазерный проигрыватель "ЛП-010") должен был войти в комплекс "Эстония-010".

Ole! · #9

С Вашего позволения, так сказать:

#10

Лазерный проигрыватель "Эстония ЛП-001С", который в отличие от "ЛП-010" выпускался серийно:

#11

Ole! писал(а):С Вашего позволения, так сказать:

Значит, как сказал Назарий, этот проигрыватель должен был идти в одном комплексе с усилителем "35У-016"?

Ole! · #12

Угу..
..а мужик в очках на картинке не хило так весь комплекс на одной коленке держит. Хотя рядом и девушка стоит, которая весит примерно столько же )

Сергей Васильев · #13

Salvator писал(а):Вот ссылка на альбом с разобранным лазерным проигрывателем "Эстония ЛП-010": http://live.hot.ee/gallery/show_image?page_nr=0

Не работает ссылка. Выложите лучше фотографии здесь.

#14

Felix_The_Cat писал(а):Не работает ссылка. Выложите лучше фотографии здесь.

Ссылку исправил.

Сергей Васильев · #15

Salvator писал(а):Ссылку исправил.

Спасибо, посмотрел. Интересно.

Tehnik · #16

Salvator писал(а):Тюнеры:

Эх, тюнеры красавцы

Назарий · #17

Ole! писал(а):а мужик в очках на картинке не хило так весь комплекс на одной коленке держит

- я тоже на это обратил внимание. Выходит, что одной рукой он держит около 40 килограмм. И обратите внимание на выражение его лица - не похоже, что он вообще что-то держит.

Назарий · #18

Ole!
- с какого журнала вырезка?

Растаман · #19

Salvator писал(а):альбом с разобранным лазерным проигрывателем "Эстония ЛП-010"

Спасибо за ссылку..
по фото, сделан явно на коленке... печатные платы радиолюбительского уровня..
только механизм отличный с виду .. с литым шасси..
..

теперь понятно почему он так и не стал серийным

ROCK · #20

Salvator
спасибо за тему и фото!

Renars · #21

Salvator
Огромное спасибо за тему и информацию! очень интересно, продолжайте в том же духе!

Renars · #22

а как вам небольшая ручная обработка в пейнте?

#23

Renars писал(а):а как вам небольшая ручная обработка в пейнте?

Неплохо, только разметку трогать не стоило, и на крышке "квадраты" видно. В фотошопе нужно.

Renars · #24

вот ещё фото по теме:

и много другое на моём будущем сайте

Renars · #25

не буду пока всё показывать, наверное удивлю немножко, но фото тоже по теме!

Ole! · #26

О, только сегодня был у них на сайте и читал про этот усилок! Как он? МОжно фото монтажа? Они еще продаются? Трансы родные стоят? Какой потенциометр?

Renars · #27

Ole! писал(а):О, только сегодня был у них на сайте и читал про этот усилок! Как он? МОжно фото монтажа? Они еще продаются? Трансы родные стоят? Какой потенциометр?

могу только на один вопрос ответить: нет, они сейчас не продаются, да и не продовались, пока их всего несколько штук

Ole! · #28

Забавно. Схема, как звучит, кто автор и т. д.? История создания? Вроде там Игорь Тюрин на хи-фи.ру появлялся с Аудеса, но он больше по колонкам информацией владел.

cornet2 · #29

Уважаемый Renars!Можно подробнее про колонки на третьем снимке снизу в Вашем посте?Ещё вопрос-есть ли снимок лучшего качества,спасибо.

#30

Акустические системы, выпускавшиеся под маркой "Эстония", а позже под маркой "Audes":

"Эстония 35АС-021":

- одни из лучших советских АС "средней весовой категории". Примечательны использованием купольных СЧ и ВЧ динамиков, а также алюминиевым НЧ динамиком сотовой конструкции с плоским диффузором. Все динамики были специально разработаны для данной модели АС.

"Эстония 35АС-021-1":

- эти АС выпускались как с сотовыми, так и с обычными НЧ-динамиками.

"Эстония 30АС-003" (позже их переименовали в 130АС-003) :

- позже эти системы стали выпускаться под маркой "Audes":

Александр Бабенков · #31

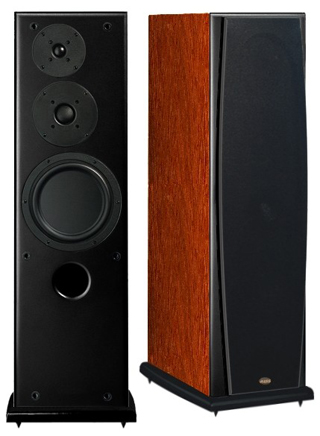

AUDES 134
3-х полосная акустическая система с сотовой НЧ головкой и фазоинвертором. Это последняя реинкарнация акустической системы, с которой компания "Audes" закончила советский период — "Эстония" 35АС-021.

Номинальное сопротивление 8 Ω
Максимальная долговременная мощность 130 Вт
Максимальная кратковременная мощность 200 Вт
Диапазон частот (3 дБ) 38 — 20000 Гц
Нижняя граничная частота (-6 дБ) 34 Гц
Чувствительность (2,83 В / 1 м) 86 дБ
Частоты раздела фильтра 800 / 3000 Гц
НЧ головка 200 мм (8") сотовая мембрана
СЧ головка 40 мм (12/3") мягкий купол
ВЧ головка 25 мм (1") тканевый купол
Рамка съемная
Размеры 1000 x 248 x 295 мм (основание 310 x 330 мм)
Вес 22 кг

ROCK · #32

интересно, а есть ли статистика, сколько было выпущено всего аппаратов (серия 010, 001 и т.д.)?

Растаман · #33

Salvator писал(а):Все динамики были специально разработаны для данной модели АС.

интересно кем были разработаны эти динамики? и сами АС
Насколько я знаю эстонцы непосредственно динамиками не занимались..
Например очень похожие по оформлению ФИ Питерские 25АС 033 разрабатывали в Институте радиовещательного приема и акустики имени А.С. Попова (читал об этом в "Радио")[/b]

Иван · #34

в Питере 30АС-003, как на последнем фото Salvator, за 7500 продают.Многовато...

#35

ROCK писал(а):интересно, а есть ли статистика, сколько было выпущено всего аппаратов (серия 010, 001 и т.д.)?

Растаман писал(а):интересно кем были разработаны эти динамики? и сами АС
Насколько я знаю эстонцы непосредственно динамиками не занимались..

Думаю, информацию об этом можно поискать на том самом эстонском сайте, с которого взяты фото. (только переводить придется).

После того, как Винилист отказался дать ссылку на фотоальбом с ЛП-010, я решил найти его самостоятельно.
После некоторых экспериментов я ввел в яндексе запрос "punane ret compact disc player" - поисковик выдал пять ссылок, среди которых была ссылка на эстонский форум: http://www.elfaelektroonika.ee/foorum/a ... 38968.html
- страницы в текстовом варианте, ссылки не активны, я открывал изображения по очереди копируя ссылки в адресную строку браузера.

Именно на этом форуме содержатся ссылки на большую часть изображений, которые я разместил здесь, на этом же форуме ссылка на фотоальбом с разобранным ЛП-010, и на этом же форуме ссылка на видео "Машиностроение-'87", которому Винилист посвятил целую отдельную ветку: http://rt20.mybb2.ru/viewtopic.php?t=11241.

Александр Бабенков · #36

Вот, кстати, ещё одна модель акустики, сделанная на основе головок 35АС-021.

AUDES 012

Renars · #37

cornet2 писал(а):Уважаемый Renars!Можно подробнее про колонки на третьем снимке снизу в Вашем посте?Ещё вопрос-есть ли снимок лучшего качества,спасибо.

Это акустика AUDES 130АС-003 выпущенная в начале 90-ых заводом Пунане РЭТ (позже просто было изменено название фирмы)
Вот она:

Технические характеристики:
Максимальная мощность - 130 Ватт
Музыкальная мощность - 20 Ватт
Номинальное сопротивление - 8 ом

Больше к сожалению данных по ним нет

Александр Бабенков · #38

Да, кстати, товарищи, нужна основная плата из тюнера 010, или даже весь тюнер пусть не в совсем хорошем косметическом состоянии, но рабочий, может кто подгонит за разумные деньги только?

#39

Коллеги, подождите!
Весь сыр-бор получился оттого, что некие авторы стали постить сообщения на тему: "Знаю, но не скажу". И аргументировать тем, что просмотревшие фотографии сразу присвоят их авторство.
Подобные разговоры годятся для средней группы детского сада. А взрослые люди должны были-бы уже повзрослеть.
Тему закрывать нет необходимости, но пожалуйста, вернитесь к обсуждению указанного в заголовке темы.

#40

Я об этом и писал собственно.

Перепалку стер, остатки недопонимания с Александром Бабенковым разберем в личке.

para bellum · #41

Предполагавшиеся тогда цены на эти модели известны? Или это было уже в период "договорных цен",когда предприятия получили "экономическую независимость"?

#42

Renars писал(а):Это акустика AUDES 130АС-003 выпущенная в начале 90-ых заводом Пунане РЭТ

Уверен, "130АС-003" это бывшие "30АС-003" - внешне 1в1.

Назарий · #43

А у меня вот такая акустика:

Вторую такую видел только один раз, случайно фото в сети нашёл.

Назарий · #44

Salvator писал(а):Уверен, "130АС-003" это бывшие "30АС-003" - внешне 1в1.

- так и есть.

#45

Назарий писал(а):А у меня вот такая акустика:

Сильно подозреваю, что блестящие накладки на СЧ и ВЧ - самодел. По той простой причине, что с ними теряется доступ ко всем крепежным винтам.

Назарий · #46

Мне это каждый второй пишет и я, честно, уже устал это коментировать.

Назарий · #47

ratter · #48

Назарий

это надо постараться, картинку-файл (одну) в 42 Мб весом сделать...
Все думал, что же я качаю... Оказалось - одна картинка.
Ну да это к слову.

Salvator писал(а):блестящие накладки на СЧ и ВЧ - самодел

Собственно на картинке колонки в несколько ином исполнении, чем у Вас.
Так все же - с чего Вы взяли, что у Вас не самодел?

Master · #49

Эстония....самые красивые аппараты в СССР.

Mazila · #50

Ну про 008ую я бы так не сказал
