SSTV-телевидение с медленной разверткой в любительской радиосвязи. Год назад подготовился для приема изображений с МКС, но не получилось, то прозевал, то связь плохая. А тут увидел в группе на Телеграм какие получают картинки со всех континентов, с пейзажами, техникой, да и прочими интересными сюжетами в основном на QSL-карточках. Интересно что изображение кодируется в аналоговом сигнале и обычно выводится на декодер звуковой картой. Самый простой метод декодирование звукового сигнала с приемника при помощи микрофона смартфона, с установленной в последнем приложения с декодером. Для передачи и приема изображений на любительских диапазонах КВ и УКВ отведен ряд конкретных частот, так называемых "вызывных", на которых можно связаться и перейти на другие. Вчера провозился с установкой и изучением программ, а сегодня принял два десятка изображений. Старт декодера на прием сигнала производится как вручную, так и автоматически. Порог распознавания сигнала устанавливается в четырех уровнях от очень слабого сигнала до очень сильного. Так как мне интересно все картинки, установил очень слабый. Изображения могут кодироваться в разных режимах, порядка двадцати, различающихся по цветовой формуле, количеству строк и времени прохождения окна. На разных континентах свои предпочтения по выбору режима. Режим можно установить вручную, но в "моём" декодере есть авто определение. Забегая вперед, замечу, на каждой картинке внизу печатается данные, в том числе название режима. файлы изображений автоматически сохраняются в папке "история" в двух, на выбор, качествах и размером 320х240. Весь процесс в некоторой степени автоматизирован. Приемник настраивается на частоту и запускается декодер. При обнаружении сигнала декодер начинает сканировать изображение пока не закончится процесс или не прервется связь. Картинка сохраняется, если загрузилась на 2/3. Далее ожидание нового сигнала и процесс запускается в том же порядке.
На карточках различаются позывные, потом попробую определить кто ест кто. Кстати, тут практически весь процесс работы радионаблюдателя- услышал-получил QSL карточку, разве что передающий об этом не знает.
Мог бы экспериментировать с более простым способом, но пока учусь, лучше использовать все возможности).
А схема получилась такая "Малахит"- HDSDR- RX-SSTV(декодер).

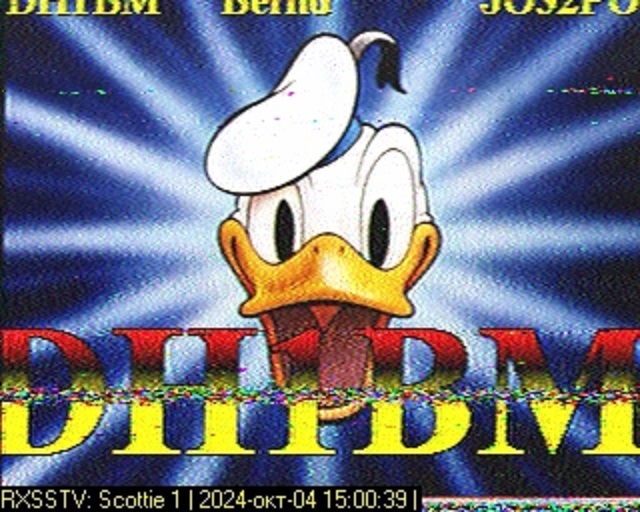

Процесс получения изображения. Картинка с утенком получилась самой качественной благодаря мощному сигналу, на индикаторе декодера видна смена зеленого на красный.
Картинки масштабировал, увеличив вдвое.

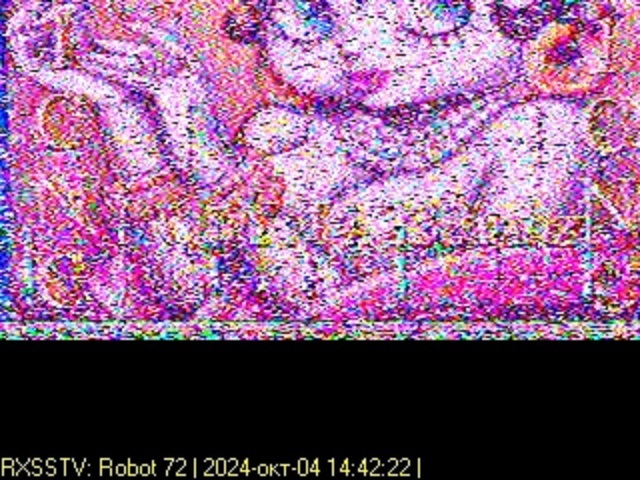

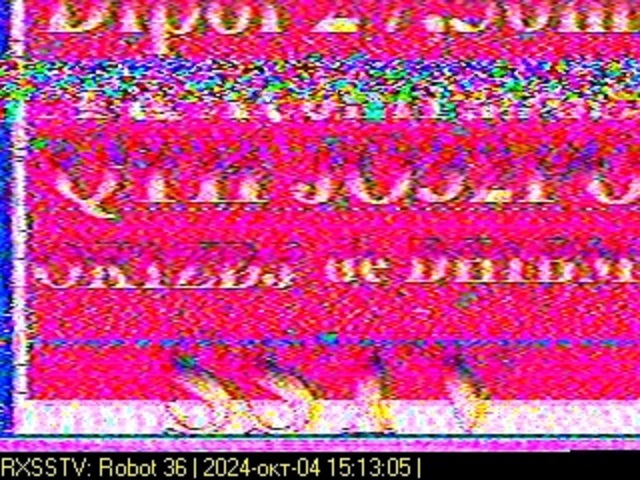

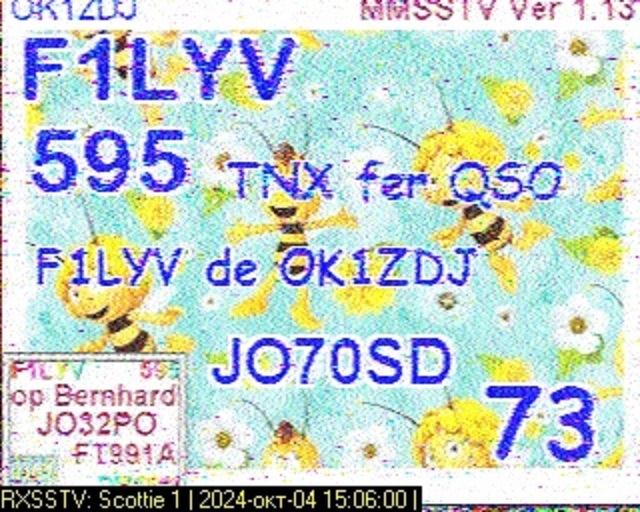

Три от одного оператора Зденека, пенсионера из Чехии.
Последний раз редактировалось svk 05 окт 2024, 23:40, всего редактировалось 1 раз.
Так это что же ? Механическое телевидение так модернизировали ? А какие звуки приёмник издаёт принимая эти картинки ? Уже послушал. Лучше бы они не картинки а текст передавали.
Ні це не зброя це мирний механізм
І в ньом транзистори і лампи
І возростає оптімізм далеко ми пишли від мавпи...
svk, так то телеграф , он больше ста лет существует , а надо ТХТ файлы передавать на КВ цифрой , принимать их каким нибудь ТПС-58 а потом на комп гнать , вот тогда будет интересно.Если нет ламп , нет светящейся шкалы в полутёмной комнате , всё это уже не то...
Ні це не зброя це мирний механізм
І в ньом транзистори і лампи
І возростає оптімізм далеко ми пишли від мавпи...
Дневной улов "майнинговой фермы"). Включил утром, а вечером посмотрел что собралось. Так можно вместо Малахита какой-нибудь "свисток" прицепить, пусть качает. Все на частоте 14230 кГц.
Германия.
Чехия.
Смоленская область.

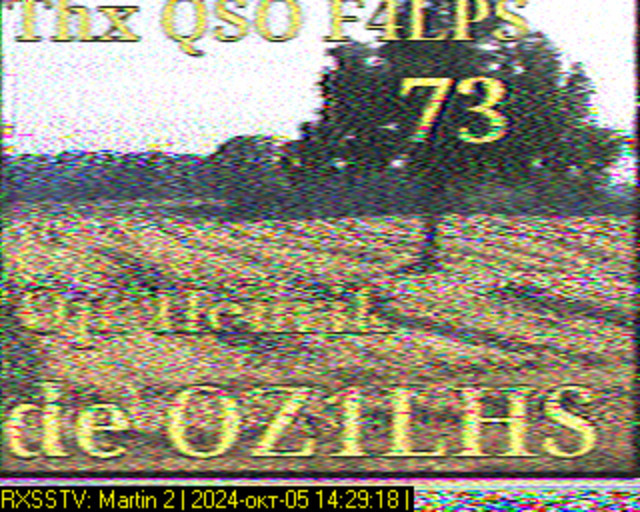

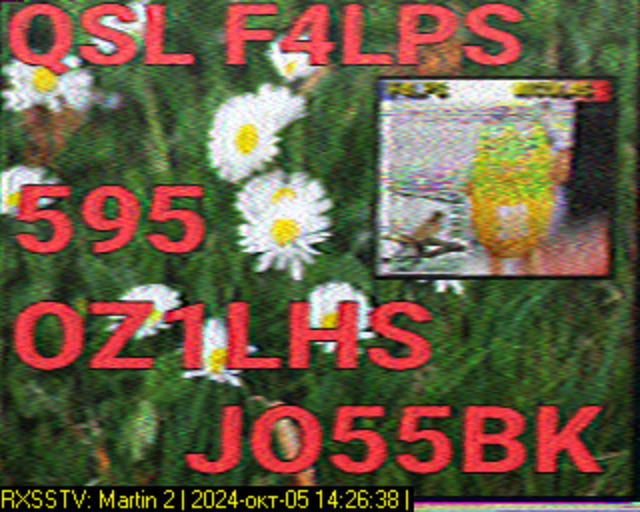

Две из Дании

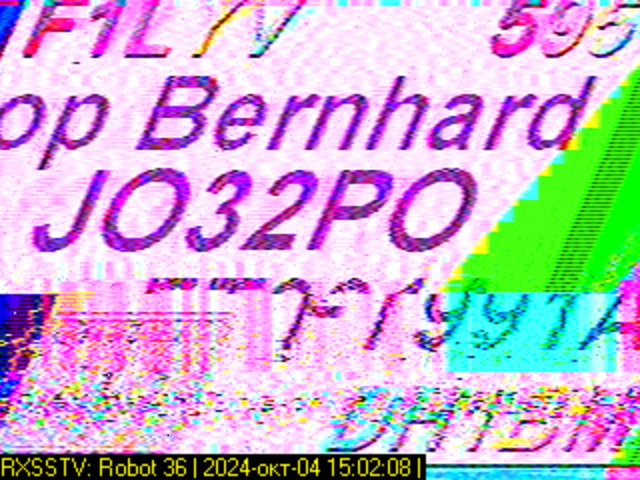

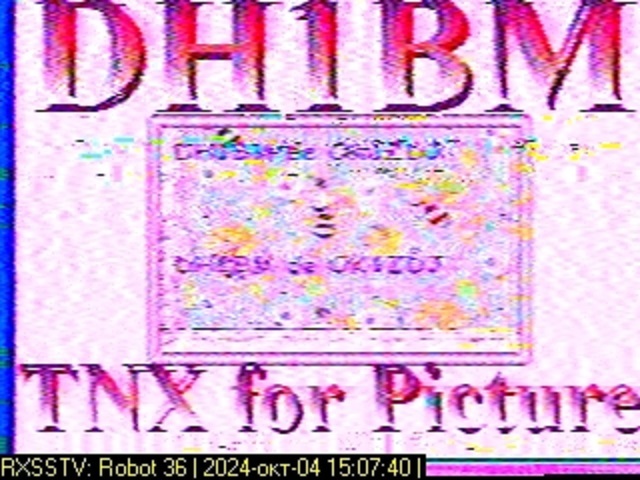

Первое сообщение не могу редактировать, но определил откуда карточки. 1, 2, 4, 5 от одного оператора из Германии. 3 из Чехии. Последняя из Германии.
Отлично! Ежли память мне не врёт, для передачи использовали Синклеры и их клоны. То есть технология позволяет совершенно примитивную технику использовать.
Сейчас готовые цифровые картинки с кампутеров отправляют в эфир. А в 80_е картинку сначала нужно было отсканировать, для чего использовалась кинескоп и фоторезистор. Если память мне не изменяет, вовсе без компьютера обходились. Могу ошибаться, но обходились как-будто памятью со счетчиками и дешифраторами. Надо бы полистать ж. Радио конца 80_х.
ЗЫ. Так-то картинку можно ключом отстучать в эфир, это лишь вопрос времени.
А вы ноктюрн сыграть могли бы на флейте водосточных труб?
радиолюбительское международное SSTV принимал еще в 90 году с появлением zx-spektrum , на обычной аудиокассете есть записанные специальные радиолюбительские программы, несколько разных для приема sstv-телевидения с медленной разверткой и другие для приема RTTY и CW телетайпа и азбуки морзе , для широкого круга радиолюбителей это стало возможно с появлением персональных компьютеров типа spektrum так как для него уже были разработанные европейскими-радиолюбителями разные программы , до компьютеров это делали лишь немногие радиолюбители собирая аналоговые видеокамеры и специальные телевизоры с медленной разверткой да частота была и есть 14,230 на 20-меровом диапазоне на 40-метровом тоже разрешили часто слышу работу sstv , в программах заложено множество скоростей разверток от 1/8c до очень медленных 1\32c это по для spectrum была такая программа j1fty , и да такой формат непозволяет передовать и принемать движущиеся изображения только текстовую графику ,рисунки и фотографии . забавно что многие этого досихпор незнают столько лет уже прошло 21 век уже давно .
вини-пух у кого-то слишком узкая дверь , кролик нет кто-то слишком много ест , пятачёк вини-вини мой любимый голубой шарик лопнул хрю-хрю он так похож на нашу голубую планету ,,,,, хорошо живёт на свете вини-пух тра ля ля ля ля ля,,,,,
Сегодня улов многочисленный, но некачественный.

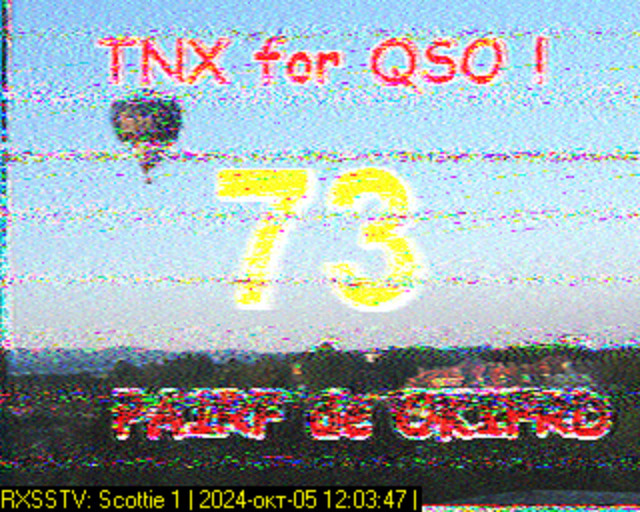

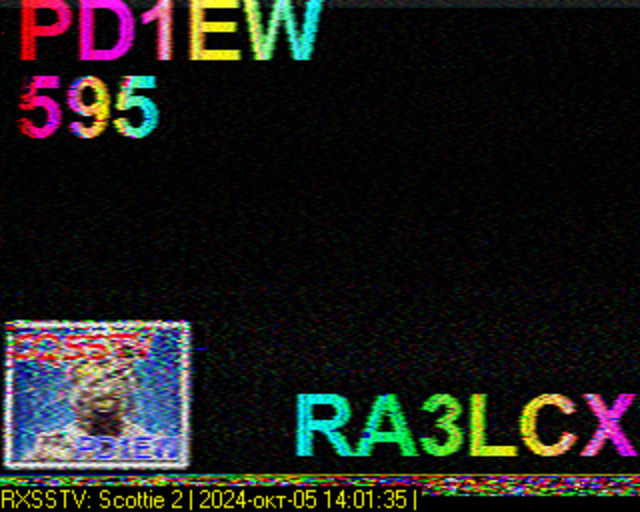

Две из Нидерландов. Нохоже вторая того же оператора, плохо различима последняя буква.
Франция.
Германия.
Шесть QSL одного оператора из Нидерландов, мало отличающихся друг от друга.
Утро началось со зверушек) Была еще белка, но в конце приема произошел сбой и картинка перекосилась до неузнаваемости.

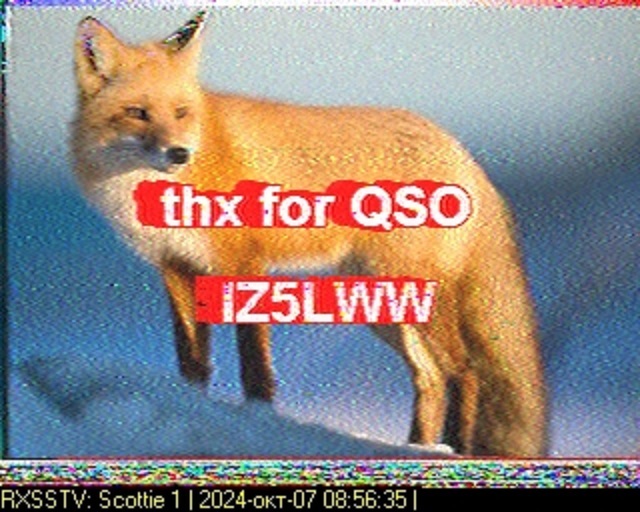

Позывной на QSL с лисой не дал конкретики, но вывел на польский документ в 54 страницы с позывными "Expedition 64 (24.12.2020 - 31.12.2020)". Т.е. позывной временный.
Похоже лисичка с той снежной зимы.
Нидерланды.
Отлично! Ежли память мне не врёт, для передачи использовали Синклеры и их клоны. То есть технология позволяет совершенно примитивную технику использовать.
Присоединюсь, здорово.
Ещё Радио-86 использовали, да и вообще всякие приставки делали на БИС небольшой степени интеграции.
Это тема 80-х, 90-х годов, тогда в "Радио" печатали много про это.
Тоже баловался. Радиолюбители открытки таким образом друг другу отправляли.
забавно что многие этого досихпор незнают столько лет уже прошло 21 век уже давно .
