Где увидеть схему Иволги 66 на 10 транзисторах. В моем приемнике в в/ч часть добавлен ещё один. и контур, изменена схема коммутации. Хотелось бы посмотреть, что там придумано. Пока не сломаласъ планка переключателя КВ все работало хорошо.

[VASILI]

https://rw6ase.narod.ru/index1/radiopri ... lga66.html

[old_hippie]

https://rw6ase.narod.ru/index1/radiopri ... lga66.html

В Инструкции по эксплуатации десятитранзисторная схема, в Справочнике - девятитранзисторная.
Изменены схема гетеродина и смесителя, добавлена ещё одна цепь АРУ на входной транзистор УВЧ.

[подводник]

Есть у меня это справочник, там такой схемы , увы, нет.

[VASILI]

зменены схема гетеродина и смесителя, добавлена ещё одна цепь

Такую схему скорее всего не найти. Или, если повезет, только в индивидуальном комплекте инструкции. Иногда вклеивались дополнительные листки с изменениями.

[novosibiretc]

Есть у меня это справочник, там такой схемы , увы, нет.

Ничего не понимаю! Вам же написали, что в "Музее" есть десятитранзисторная схема в "Инструкции по эксплуатации". "Олд хиппи" написал:

В Инструкции по эксплуатации десятитранзисторная схема, в Справочнике - девятитранзисторная.
Изменены схема гетеродина и смесителя, добавлена ещё одна цепь АРУ на входной транзистор УВЧ.

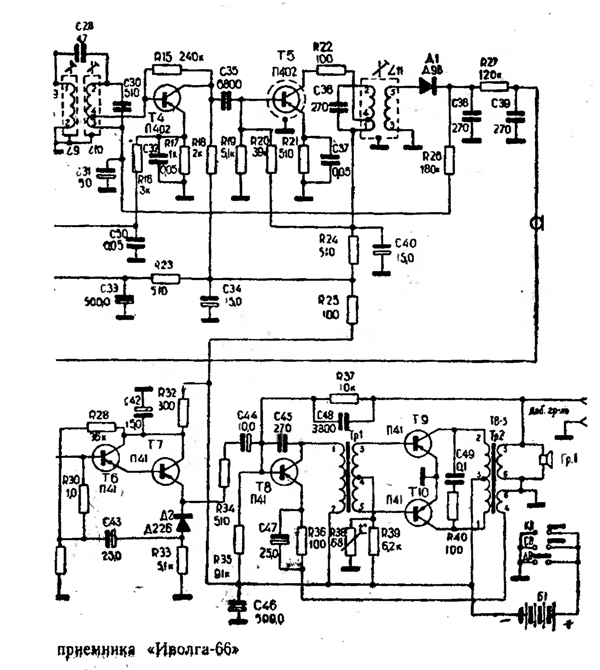

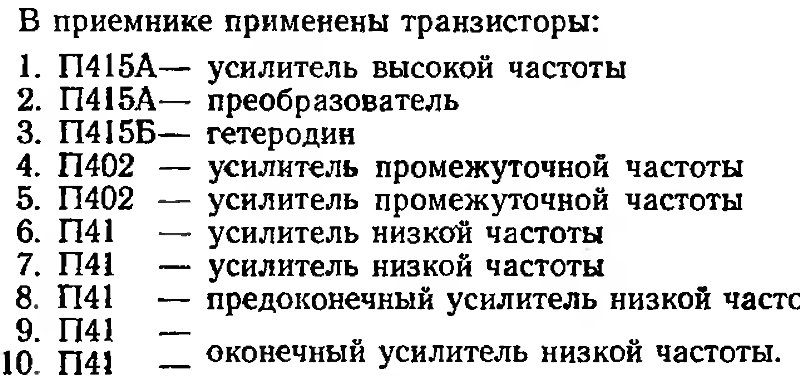

Из "Инструкции...":

[old_hippie]

Ничего не понимаю!

Вот потому и появилась макксима Ларошфуко в моей подписи...
Она объясняет непонимание...

Кстати, в описании они облажались с нумерацией.

2 - гетеродин,
3 - смеситель.

[подводник]

novosibiretc, old_hippie, большое спасибо. При скачивании инструкции и попытке ее открыть на телефоне писалось, файл повреждëн или не поддерживается вашим устройством.
Вчера на само интересном месте . вечером вырубили электричество, сегодня продолжу. Спасибо за помощь.
