Поездной телеграф

[AV66]

Удалось подробно сфотографировать данный экземпляр, который появился в коллекции Алексея (Моск. обл)

Аппарат долгое время использовался в качестве учебного пособия в каком то техникуме пока не попал на антикварный рынок.

К сожалению данных производителя на аппарате нет

[AV66]

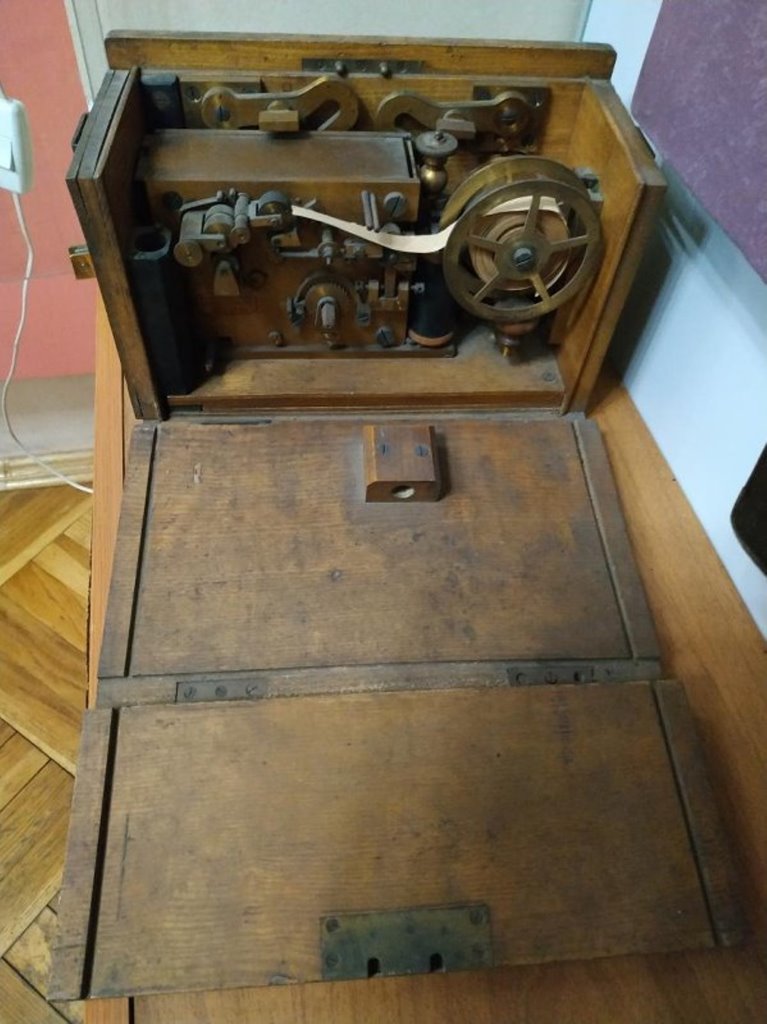

Все смонтировано в раскладном деревянном ящике 30х17 х14(высота) см.
Закрывается ключом



На боковой стенке крепится ключ завода пружины лентопротяжного механизма

[AV66]

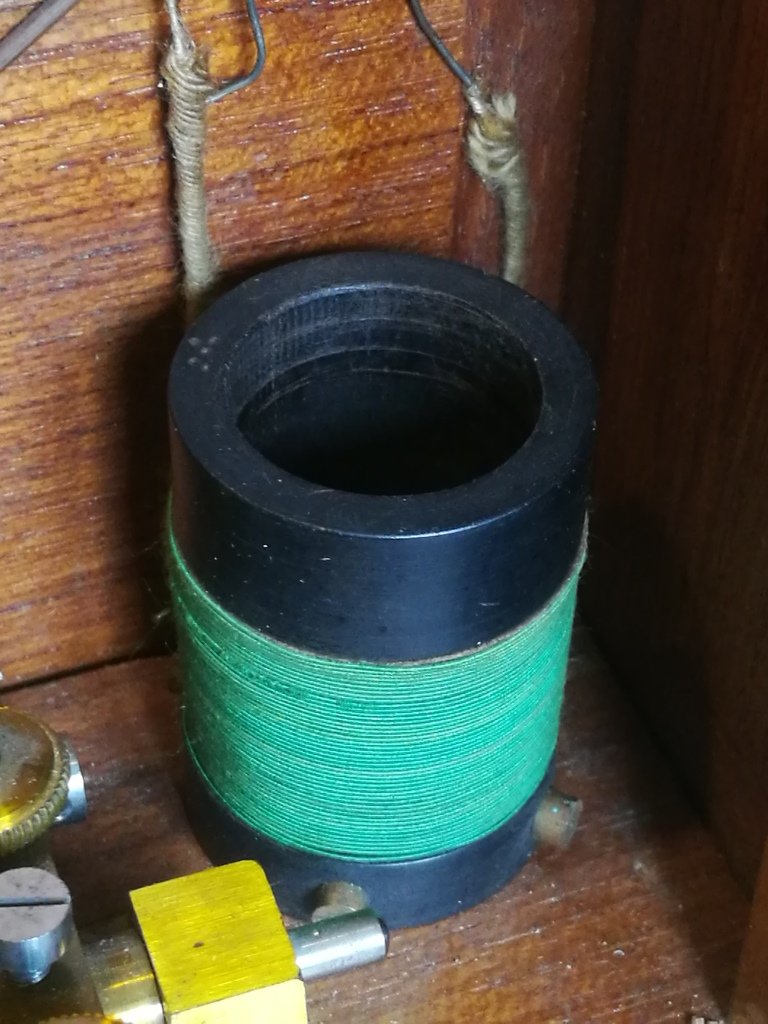

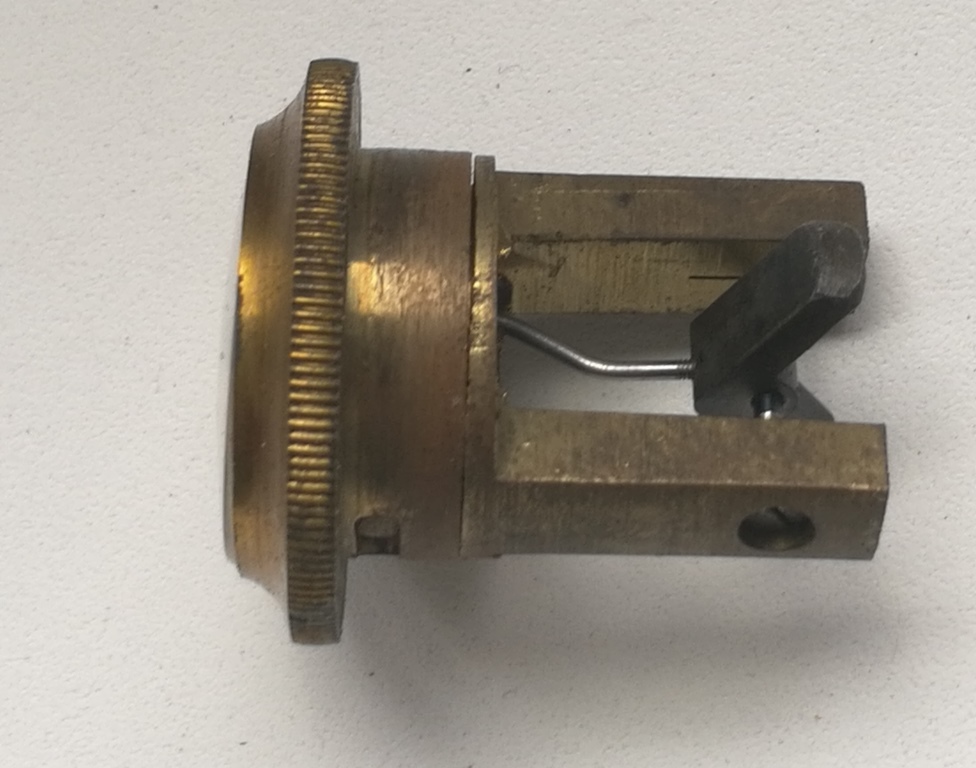

пишущий приемник стандартной конструкции, уменьшенный размер, пружина внутри корпуса

[AV66]

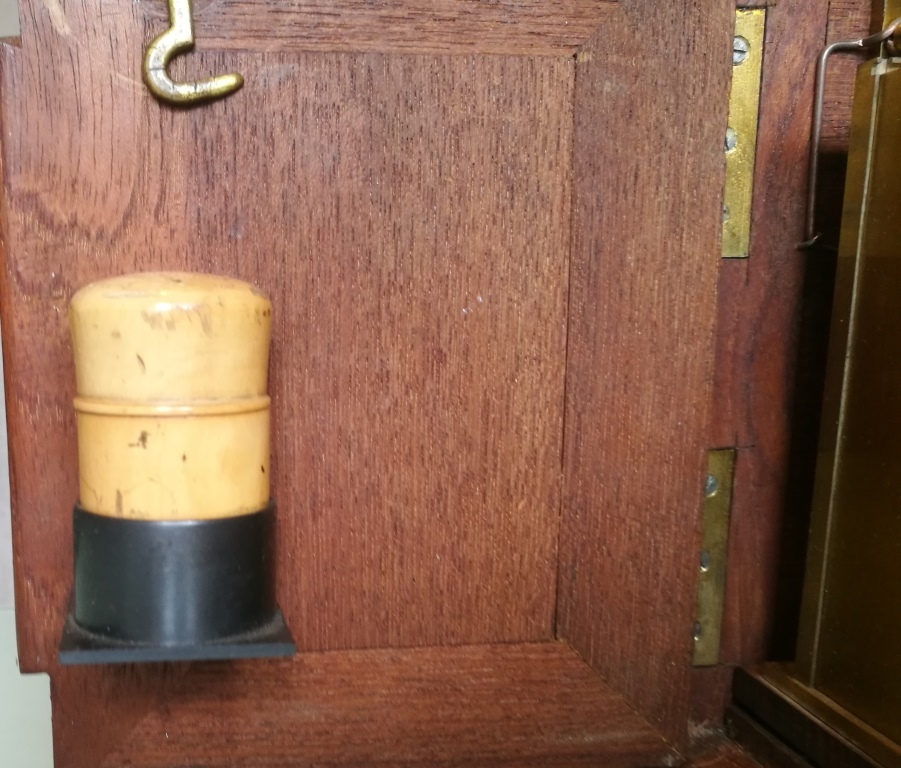

на боковой стенке стеклянная чернильница в деревянном футляре. Но на мой взгляд не сьемная. вероятно с помощью какого то приспособления (типа пипетки) чернилами капали на барабанчик над пишущим диском, который и оставлял следы на ленте .(могу и ошибаться)

[AV66]

катушка для чистой ленты поднималась наверх
в отличие от привычных аппаратов тут при приходе сигнала на электромагниты прижималась лента к пишущему колесу а не наоборот

[AV66]

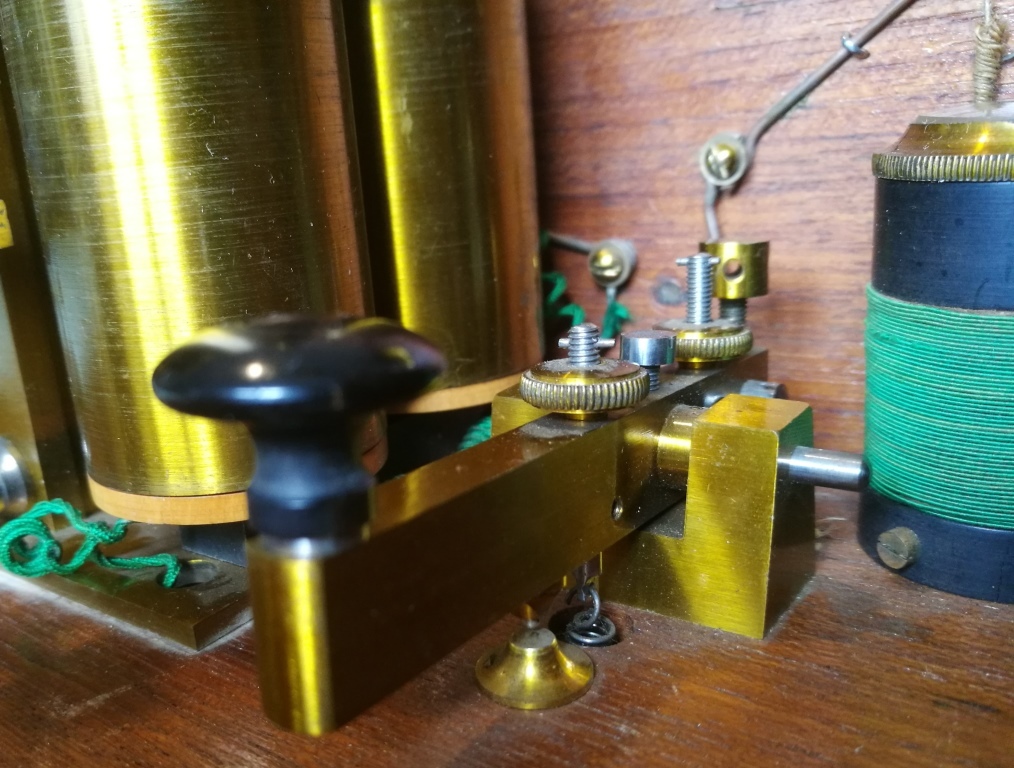

справа располагался ключ морзе и микроамперметр






диаметр мА где то 3 см

[AV66]

для соединения с линией служили специальные контакты в виде криков( по ним можно сразу отличить поездной железнодорожный телеграф от кавалерийского полевого телеграфа)

[AV66]

и последнее. фото из госкаталога.
Такой же телеграф но произведен "Сименс и Гальске СПб"

Пружинный барабан тут справа как у всех аппаратов Сименса( а не слева как на рассматриваемом образце)

[AV66]

вот еще сильно некомплектный такой же аппарат Сименса СПБ из "Центральный музей связи имени А.С. Попова" который на мой взгляд они ошибочно обозвали как "Установка военно-полевого телеграфного аппарата типа Морзе.

"

[AV66]

такой же аппарат из "Каменск-Уральский краеведческий музей им. И.Я. Стяжкина"
тут видна шкала гальваноскопа
