Видеомагнитофон AIWA HV FX 990 - БВГ - Видеоголовка

Сообщение

wender72 · #1

Здравствуйте уважаемые форумчане! Не знаю туда ли я пишу, очень давно не пользовался форумом. Суть проблемы с магнитофоном, не могу найти к нему БВГ, то есть видеоголовку. Сможет ли кто подсказать как найти, аналоги какие есть. Просто есть проблемы, полосы при воспроизведении в верхней части и немного внизу, чистка и настройка лентопротяжных роликов результата не дала.

Oleg456 · #2

Фото бы с экрана телека посмотреть.

wender72 · #3

Oleg456 писал(а): ↑
31 авг 2024, 12:45
Фото бы с экрана телека посмотреть.

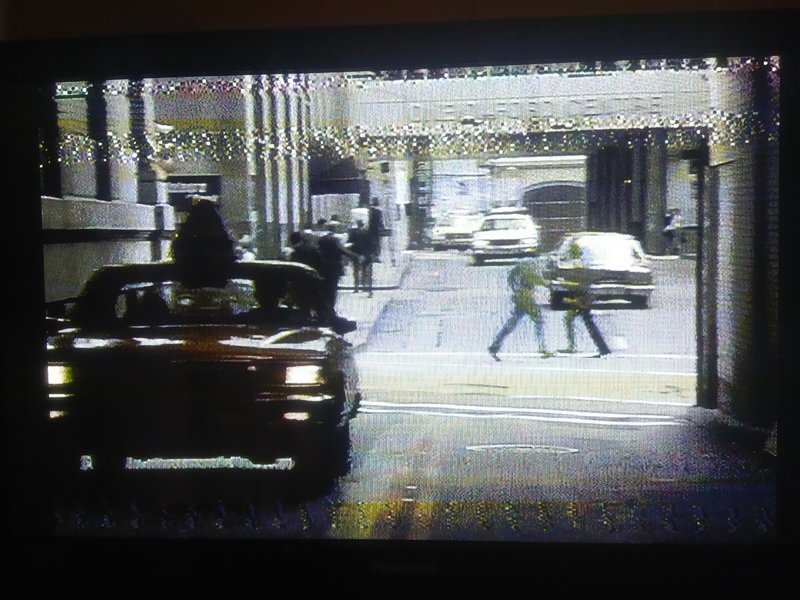

Кстати через антенный кабель, не так сильно явно видно, через скарт кабель сильнее, вот именно как и на фото.

rickw · #4

Вы уверены, что головка требует замены?
При износе/повреждении кристалла будет шум по всему полю.
В данном случае либо направляющие неправильно выставлены, либо грязь/повреждение на самом барабане, но его было бы явно видно.

wender72 · #5

rickw писал(а): ↑
31 авг 2024, 14:43
Вы уверены, что головка требует замены?
При износе/повреждении кристалла будет шум по всему полю.
В данном случае либо направляющие неправильно выставлены, либо грязь/повреждение на самом барабане, но его было бы явно видно.

Барабан чищен не один раз, регулировка роликов на яга ленты, тоже не дала результатов.

Oleg456 · #6

У вас слабый натяг ленты. Натяжение ленты регулирует вот этот узел

силу натяжения регулируют винтом №6, пометил красной стрелкой, если не поможет, то только смена верхнего барабана. Но это при условии, что видеоголовки почищены и к верхнему барабану с видеголовками, ни чего не прилипло.

МИТРИЙ · #7

Только с донора например как здесь https://www.avito.ru/ryazan/audio_i_vid ... oc_sharing если башка подойдёт. Новую боюсь будет стоит три , четыре цены бэушного видака

Oleg456 · #8

МИТРИЙ писал(а): ↑
31 авг 2024, 17:05
Только с донора например как здесь https://www.avito.ru/ryazan/audio_i_vid ... oc_sharing если башка подойдёт. Новую боюсь будет стоит три , четыре цены бэушного видака

С этого старья 2-х голового точно не подойдёт. AIWA HV FX 990 этот из последних, 4-х головый, да и движок головы у него сверху, раньше бы просто кристаллы на барабане сменил бы и всё.

Tofiq62 · #9

Это

не головка.

Rik · #10

Был похожий дефект с выпадением строк в двухголовом Хитачи, оказалось усохли электролиты в цепи датчиков фазы и оборотов БВГ.

ssmmiill · #11

Причина не в головке. Кстати нужно проверить как он будет воспроизводить свою видеозапись, свежезаписанную сейчас.

wender72 · #12

ssmmiill писал(а): ↑
31 авг 2024, 19:07
Причина не в головке. Кстати нужно проверить как он будет воспроизводить свою видеозапись, свежезаписанную сейчас.

Записывать не пробовал. Кстати при чистке заметил, всего 2 датчика на барабане, а значит там не 4 головки, 2. Но могу ошибаться или нее?

wender72 · #13

За не имением пока исправить этот мафон взял на авито другой мафон LG DC366, комбо аппарат, диски + кассеты. Слава богу при проверке оказался живчиком. Качество намного лучше.

rickw · #14

wender72 писал(а): ↑
31 авг 2024, 15:00
регулировка роликов на яга ленты, тоже не дала результатов.

Там не натяжение, а высоту роликов проверить нужно. В крайнем случае, огибающую RF на осциллографе посмотреть и отрегулировать.

wender72 · #15

rickw писал(а): ↑
31 авг 2024, 23:12

wender72 писал(а): ↑
31 авг 2024, 15:00
регулировка роликов на яга ленты, тоже не дала результатов.
Там не натяжение, а высоту роликов проверить нужно. В крайнем случае, огибающую RF на осциллографе посмотреть и отрегулировать.

Не силен в оборудовании и замерах. Если кто то сможет хотяб подсказать что за модель головки, чтобы хотябы знать, как искать.

ДедФеном · #16

wender72, купите лучше другой видак с проверкой , они копейки стоят , запчапсти будете искать долго , заплатите дорого , результат будет плохо предсказуем...

МИТРИЙ · #17

Модель на головке должна указана быть , 4HD , партномер вот. Может по нему модель найдете

. A ваабще наверное дешевле донора найти либо другой рабочий купить. Только пишут Вам дело не в бвг. .

wender72 · #18

МИТРИЙ писал(а): ↑
01 сен 2024, 04:35
Модель на головке должна указана быть , 4HD , партномер вот. Может по нему модель найдете . A ваабще наверное дешевле донора найти либо другой рабочий купить. Только пишут Вам дело не в бвг. .

спасибо, сфоткаю кишочки, самой бвг, выше уже кто-то писал, что нужно что-то попробовать настроить

wender72 · #19

Oleg456 писал(а): ↑
31 авг 2024, 15:12
У вас слабый натяг ленты. Натяжение ленты регулирует вот этот узел силу натяжения регулируют винтом №6, пометил красной стрелкой, если не поможет, то только смена верхнего барабана. Но это при условии, что видеоголовки почищены и к верхнему барабану с видеголовками, ни чего не прилипло.

Какой именно тут винт их тут много...

wender72 · #20

Вот отметил сами головки...

Oleg456 · #21

wender72 писал(а): ↑
01 сен 2024, 07:26

Oleg456 писал(а): ↑
31 авг 2024, 15:12
У вас слабый натяг ленты. Натяжение ленты регулирует вот этот узел силу натяжения регулируют винтом №6, пометил красной стрелкой, если не поможет, то только смена верхнего барабана. Но это при условии, что видеоголовки почищены и к верхнему барабану с видеголовками, ни чего не прилипло.
Какой именно тут винт их тут много...

Да куда ж вы в БВГ то полезли. Узел натяжения это на подкассетнике вот для примера обвёл красным, а что крутить зеленым

У вас полосы то на всех кассетах, или только на этой? Если только на этой, то с видиком проблем просто нет. Видик это очень сложная штука, гораздо сложней любой навороченной кассетной деки, поэтому когда кутите на его тяге любую гайку или винт, без осцилла, смотрите на экран телика, чтобы не сделать хуже чем было. Удачи в освоении, ссылка на сервис мануал этого видака https://elektrotanya.com/aiwa_hv-fx7750 ... nload.html

wender72 · #22

Oleg456 писал(а): ↑
01 сен 2024, 11:03

wender72 писал(а): ↑
01 сен 2024, 07:26

Oleg456 писал(а): ↑
31 авг 2024, 15:12
У вас слабый натяг ленты. Натяжение ленты регулирует вот этот узел силу натяжения регулируют винтом №6, пометил красной стрелкой, если не поможет, то только смена верхнего барабана. Но это при условии, что видеоголовки почищены и к верхнему барабану с видеголовками, ни чего не прилипло.
Какой именно тут винт их тут много...
Да куда ж вы в БВГ то полезли. Узел натяжения это на подкассетнике вот для примера обвёл красным, а что крутить зеленым У вас полосы то на всех кассетах, или только на этой? Если только на этой, то с видиком проблем просто нет. Видик это очень сложная штука, гораздо сложней любой навороченной кассетной деки, поэтому когда кутите на его тяге любую гайку или винт, без осцилла, смотрите на экран телика, чтобы не сделать хуже чем было. Удачи в освоении, ссылка на сервис мануал этого видака https://elektrotanya.com/aiwa_hv-fx7750 ... nload.html

на любых кассетах, на каких то не так явно видно.

Oleg456 · #23

Просто ради интереса, вот эти стойки (красным отмечены) просто так не крутили, или на звуковой головке винтики (зеленым отмечены).

И ещё когда кассету вставляете и нажимаете PLAY изображение появляется сразу чистое, или через шумовые полосы, в течении секунд 15-ти, 20-ти? Если изображение появляется через шумовые полосы, то не обходима регулировка положения синхрозвуковой головки обведена на фото зеленым.

wender72 · #24

Oleg456 писал(а): ↑
01 сен 2024, 11:40
Просто ради интереса, вот эти стойки (красным отмечены) просто так не крутили, или на звуковой головке винтики (зеленым отмечены). И ещё когда кассету вставляете и нажимаете PLAY изображение появляется сразу чистое, или через шумовые полосы, в течении секунд 15-ти, 20-ти? Если изображение появляется через шумовые полосы, то не обходима регулировка положения синхрозвуковой головки обведена на фото зеленым.

Сразу при воспроизведении появляются, на любой кассете.

Uru · #25

wender72 писал(а): ↑
01 сен 2024, 15:38
Сразу при воспроизведении появляются, на любой кассете.

Вы б не торопились крутить все подряд,снесете потом на помойку...встречалось,что магнит на блоке головок отклеивался и начиналась такая хрень...магнит в виде кольца находится под платой головки сверху,аккуратно снять плату и посмотреть может сам магнит провернулся в кольце....

Oleg456 · #26

wender72 писал(а): ↑
01 сен 2024, 15:38
Сразу при воспроизведении появляются, на любой кассете.

Если увеличение натяга ленты этим узлом (выделил красным)

вокруг барабана с видеоголовками не поможет, то только смена верхнего барабана.

wender72 · #27

Oleg456 писал(а): ↑
01 сен 2024, 19:22

wender72 писал(а): ↑
01 сен 2024, 15:38
Сразу при воспроизведении появляются, на любой кассете.
Если увеличение натяга ленты этим узлом (выделил красным)вокруг барабана с видеоголовками не поможет, то только смена верхнего барабана.

попробую, но в любом случае есть пока рабочий видак. Если сделаю, на продажу выставлю.

ДедФеном · #28

wender72 писал(а): ↑
01 сен 2024, 19:54
]попробую, но в любом случае есть пока рабочий видак. Если сделаю, на продажу выставлю.

Увы товар неликвидный.

Самый ! · #29

Это похоже на эффект от люфта тонвала- вибрация-резонанс.
Можно попробовать устранить на некоторое время, провернув кронштейн с верх. подшипником- если позволяет конструкция.

Для начала можно попробовать покачать тонвал в разные поперечные стороны.

wender72 · #30

Не понимаю, что за магия вне хогвартса. Сегодня включил магнитофон настроить, и какое то прям чудо. Исчезли помехи.

Oleg456 · #31

Ну что ж вы, писали что видеоголовки чистили, а оказалось толком то и нет. Надо было ацетончик или 646, 650 растворитель для чистки применить и сохнут быстро и смывают всю грязь лучше и быстрей, а не спирт и не было бы проблемы. А вот эту чистилку головок(выделил красным) надо уже убрать, она давно уже истрепалась и толку от неё ни какого.

Возможно именно она и мазала головки.

wender72 · #32

Oleg456 писал(а): ↑
02 сен 2024, 10:57
Ну что ж вы, писали что видеоголовки чистили, а оказалось толком то и нет. Надо было ацетончик или 646, 650 растворитель для чистки применить и сохнут быстро и смывают всю грязь лучше и быстрей, а не спирт и не было бы проблемы. А вот эту чистилку головок(выделил красным) надо уже убрать, она давно уже истрепалась и толку от неё ни какого. Возможно именно она и мазала головки.

одеколоном чистил, сначала ваткой, но как оказалось, что лучше бумажкой пропитывать спиртом и чистить.

Oleg456 · #33

Лучше, это ацетончик или 646, 650 растворитель и чистый носовой платочек(обернуть вокруг пальца), всё остальное, одеколон, спирт, бумажка, это для начинающих(поэтому и отмыть сразу забитые видеоголовки не смогли, обычная кстати история и все пишут всё промыто и прочищено), а уж ваткой можно просто кристаллы у видеоголовок сломать.

Самый ! · #34

wender72 писал(а): ↑
02 сен 2024, 12:13
одеколоном чистил,

а керосином, соляркой- не пробовали ?!
1) Неужели никаких элементарных знаний нет, что бы понять или ПОСМОТРЕТЬ (!), что одеколон содержит не только чистящий (обеззараживающий) элемент как спирт (не высшей очистки), но и ЖИРНЫЕ МАСЛА для исключения высыхания кожи при его испарении? И так же ароматизирующие вещества- тож МЕДЛЕННО испаряющиеся?

2) Если не трогали жирными руками тракт-БВГ, не поливали из лейки оное маслом- то жировых и др. химич. отложений быть в ЛПМ не может.
Или откуда они там ?!
А посему водка на спирте "Альфа" (или просто вода, но не спирт! )- лучшее средство: для "отлипания" магнитной крошки больше не надо. Если нет спец-безворсовых салфеток, то чистый край газеты для этого подойдёт, ес-сно не "лощёной".

3) При чистке к самой голове усердно пальцем ничего НЕ ПРИЖИМАТЬ.
Любой эластичный элемент как тряпочка-платочек примет отнюдь не "гладкую" пальца и вероятен полом самой головки.
Более плотная бумага газеты и лучше безворсовой салфетки в 2-3 слоя (+легкий прижим) примет округлую форму БВГ, соотв. поможет избежать излишнее усилие на саму головку.
Спирт и др. быстро испаряющиеся вещ.-ва вызывают при испарении локальные перепады температур, что может дать отказ головок.

4) Чистить надо не только саму БВГ, а весь тракт- иначе куски грязи будут слетать с него на саму голову.

На всякий случай: СПИРТОМ ТЕРЕТЬ РЕЗИНОВЫЕ ДЕТАЛИ ЛПМ ТОЖЕ НЕ НАДО, ибо он способствует высыханию поверхностей оных элементов.

aleks24 · #35

В своё время, когда видаки в ремонт приносили, сделал для чистки головок щёточку. Для этого использовал от автомагнитолы резинку с ворсом из тракта ЛПМ для снятия статического заряда с пассика. Маленькая такая, 3 Х 3 мм. примерно. Наклеил её на полоску жести сантиметров 5 длиной. Слегка выгнул для удобства чистки. Чистил спиртом.
А для проверки натяжения подмотки при воспроизведении слегка притормаживал пальцем ленту на вытяжном ролике со стороны подающего узла. Сразу было видно, как картинка улучшалась.

wender72 · #36

Самый ! писал(а): ↑
02 сен 2024, 19:55

wender72 писал(а): ↑
02 сен 2024, 12:13
одеколоном чистил,
а керосином, соляркой- не пробовали ?!
1) Неужели никаких элементарных знаний нет, что бы понять или ПОСМОТРЕТЬ (!), что одеколон содержит не только чистящий (обеззараживающий) элемент как спирт (не высшей очистки), но и ЖИРНЫЕ МАСЛА для исключения высыхания кожи при его испарении? И так же ароматизирующие вещества- тож МЕДЛЕННО испаряющиеся?

2) Если не трогали жирными руками тракт-БВГ, не поливали из лейки оное маслом- то жировых и др. химич. отложений быть в ЛПМ не может.
Или откуда они там ?!
А посему водка на спирте "Альфа" (или просто вода, но не спирт! )- лучшее средство: для "отлипания" магнитной крошки больше не надо. Если нет спец-безворсовых салфеток, то чистый край газеты для этого подойдёт, ес-сно не "лощёной".

3) При чистке к самой голове усердно пальцем ничего НЕ ПРИЖИМАТЬ.
Любой эластичный элемент как тряпочка-платочек примет отнюдь не "гладкую" пальца и вероятен полом самой головки.
Более плотная бумага газеты и лучше безворсовой салфетки в 2-3 слоя (+легкий прижим) примет округлую форму БВГ, соотв. поможет избежать излишнее усилие на саму головку.
Спирт и др. быстро испаряющиеся вещ.-ва вызывают при испарении локальные перепады температур, что может дать отказ головок.

4) Чистить надо не только саму БВГ, а весь тракт- иначе куски грязи будут слетать с него на саму голову.

На всякий случай: СПИРТОМ ТЕРЕТЬ РЕЗИНОВЫЕ ДЕТАЛИ ЛПМ ТОЖЕ НЕ НАДО, ибо он способствует высыханию поверхностей оных элементов.

откуда у меня могут быть такие знания в чистке техники? На ютуб многие спиртом и чистят, одеколоном. Все приходит с опытом, плохим или хорошим.

Tofiq62 · #37

Можно и слюной чистить а если ничего под рукой нет можно просто куском чистой бумаги.

Самый ! · #38

wender72 писал(а): ↑
03 сен 2024, 11:41
откуда у меня могут быть такие знания в чистке техники?

оные знания- ес-сно сами не возникают.
Но как можно куда-то лезть "чинить" ничего не понимая в этом ?
А уж тем более следовать безумным указаниям толпы с Ю-туба: https://yandex.ru/video/preview/6859732212180572131
В данной ветке "консультантам" даже в голову не могло придти такое как одеколон, поэтому столько советов вокруг и около.

В этот раз- повезло, в следующий, прежде чем снимать крышку с чего-то, поинтересуйтесь у нормальных спецов в соотв. конфах.

Хорошо, что восприняли вполне нормально- удачи.

..............................

Tofiq62 писал(а): ↑
03 сен 2024, 11:46
Можно и слюной чистить

абсолютно верно, оной даже оптические линзы чистят: удаляют всё что надо, и не наносят никакого вреда- "естественный" состав.

Tofiq62 · #39

А кстати какой фильм на видео.

wender72 · #40

Tofiq62 писал(а): ↑
06 сен 2024, 08:50
А кстати какой фильм на видео.

Заставка-реклама перед ифльмом была, а так уже и не помню какакую кассету вставлял.
