Олимп/Электроника - переделки и хотелки

[АлексейГрей]

Ну вот я и созрел начать новую тему.
Моя предыдущая тема viewtopic.php?f=48&t=107661
В той теме я много описывал свои работы по реставрации и переделке магнитофонов, но теперь решил все собрать в одном месте.
В этой теме буду рассказывать о том, что я делаю, переделываю, ремонтирую, восстанавливаю, улучшаю, изменяю в своих аппаратах Олимп/Электроника. И уважаемое сообщество приглашаю выкладывать свои переделки и хотелки!
Сразу скажу, ни чего выдающегося я не делаю! Просто нравится мне заниматься этими аппаратами - вот и занимаюсь! Пользуюсь возможностью получать удовольствие недополученное раньше!

Прошу криворуких завистников не гадить! Ну не нравится тема - иди мимо, не сри!

В общем очередная тема о переделке аппаратов Олимп/Электроника!

[АлексейГрей]

Для начала расскажу о своей крайней поделке!
Недавно занимался датчиком окончания и сломал!
Да, я уже признавался в своей неловкости, но....
Ну что ж, решил делать новый! Подходящего алюминиевого профиля не было, потому сделал из нержавейки. Фигня!
Пока делал понял как надо! И сделал из оргстекла




С третьего раза получилось как надо!
Датчик на основе ИК-светодиода и ИК-фотодиода.
Состоит из Г-образного кронштейна и платы.
Работает как я хотел! Все мои ракорды пробивает, ленту нет!
Главное его назначение - датчик для автореверса! Но об этом позже.

[АлексейГрей]

А сегодня занимался блоком головок!
Теперь я занимаюсь Электроникой 003 1981 года. Так получилось, что стол блока головок имел дефекты и пришлось купить новый. Хотя я и старый мог бы починить, но купил новый.
Сегодня собрал блок головок на новом столе!


Головки воспроизведения стояли 6Д24 - их и оставил, отличные головы, но закреплены в экранах они были по колхозному - пришлось повозится что бы сделать крепления по уму!
Еще раз хочу сказать благодарность Валерию из Набережных Челнов, который придумал шаблон для регулировки блока головок!
Дай Бог ему здоровья!
Вот, всю неделю вечерами собирал блок, а сегодня весь день паял его!

[Faril]

благодарность Валерию из Набережных Челнов, который придумал шаблон для регулировки блока головок!

А где можно посмотреть на этот шаблон?

[АлексейГрей]

А где можно посмотреть на этот шаблон?

Примерно здесь, на этой странице, чуть выше
https://forum.vegalab.ru/showthread.php ... ost3080619

[Faril]

Серьезное устройство.
Для разовой настройки делать нет смысла.

[Liv]

Мои шаблоны:

[АлексейГрей]

Мои шаблоны:

О! Из профиля еще проще!
А стол из чего делали?

[АлексейГрей]

Серьезное устройство.
Для разовой настройки делать нет смысла.

Да там в принципе ни чего сложного! Стол и шаблон. Все можно вырезать из оргстекла ножовкой и напильником!
Но конечно, если только головки подстроить то смысла в нем нет!
А так этим шаблоном не только блок головок, а и боковые натяжители настраиваются!
Я встречал натяжители у которых вертикальность оси маленького ролика регулировалась винтами!

[Liv]

Стол - дюраль 4 мм:

[АлексейГрей]

Доброго дня!
Хочу рассказать чем занимаюсь уже более года! Конечно, это не значит что ежедневно с утра до ночи, но .... процесс идет!
Понадобилось мне заменить плату блока управления в Электронике-004, ну и решил сделать новую! Естественно добавив и переделки и хотелки!
Вот первая плата:

Плата под разъемы Э-004. Для проверки и наладки сделал стенд:


Блок собран на микросхемах КМОП-логики серии 74НС. Как оказалось, просто заменить ТТЛ-логику на КМОП не катит! В некоторых схемных решениях КМОП работать не хочет! Но с помощью форума решил.
В блоке уже установлены электронное демпфирование, торможение двигателями, ключи для электромагнитов на МОСФЕТ, бесконечный автореверс.
Дальше была изготовлена вторая плата, уже под разъемы Э-003, с учетом ошибок и доработок первой:


Немного изменена схема, переработан монтаж, другие МОСФЕТ.
При наладке вылезли нестыковки схемы!
А потому третья плата:


А вот так выглядит передняя панель с добавленной кнопкой включения автореверса:


Пока так. Дальше опишу сам блок управления.


Хочу выразить благодарность за помощь и участие форумчанам "RT20", "VEGALAB" и конкретно Леониду Ивановичу и Борису Николаевичу!

[Vygandas]

АлексейГрей, так держать ! Старый добрый ЛУТ !

[АлексейГрей]

так держать ! Старый добрый ЛУТ !

Спасибо!
Платы делаю фоторезистом!

[Vygandas]

АлексейГрей, главное дома, без всяких спец. заказов

[АлексейГрей]

Теперь описание блока управления.
Сразу скажу, я не претендую на оригинальность! Ни чего выдающегося я не придумал! Но почти два года я "вынашивал" эту работу, придумывал и рисовал схемы, макетировал, рисовал, делал и отлаживал платы! Да, я использовал чужие готовые решения, но, в любом случае, это мой блок управления и я горжусь им!
Блок Управления собран на основе заводской схемы Э-004. Применены микросхемы КМОП-логики.
Основное достоинство моего БУ в низком потреблении! Потребление в режиме "стоп" всего лишь 15 мА. "Родной" блок потребляет 185 мА! Согласитесь, разница существенная! Это важно если устанавливать в магнитофон электронный счетчик или индикатор уровня на светодиодах, которые дадут дополнительное потребление!
В БУ сразу добавлена RC цепочка электронного демпфирования.
В БУ я реализовал функцию торможения двигателями примененную в Э-003, но и функцию с ленточными тормозами примененную в Э-004 я тоже оставил! То есть, можно установить желаемый алгоритм торможения переставив перемычку!
Для управления электромагнитами использовал МОСФЕТ.
Добавил режим "бесконечный автореверс". Включение режима от дополнительной кнопки, установить ее можно где угодно, а можно использовать "родную" кнопку, выключение кнопкой "стоп", хотя можно автореверс не выключать.
Пока так!

[АлексейГрей]

Ну вот и случилось страшное!
Узкоглазые "братья" прикрыли лавочку "через Казахстан"!
Всё!
Покупайте свое в тридорого!
Ишаки!

[Vygandas]

Если тебя называют "друг", то значит хотят обмануть, а если назвали "брат" то уже (С)

[old_hippie]

Если тебя называют "друг", то значит хотят обмануть, а если назвали "брат" то уже (С)

Гм...
"Друг" - это когда "Беломора" не было...

[АлексейГрей]

На основе своей платы нарисовал гербер и заказал в Китае 5 плат.
Это будут платы блока управления с распайкой разъемов под О-003/Э-003
Возможно лишние платы выставлю на продажу.

Вообще то я первый раз заказываю! Посмотрим, как получится!

[АлексейГрей]

Купил я на Али какие то удивительные светодиоды!
https://aliexpress.ru/item/100500333716 ... 5285943035
Светят очень ярко, даже глазам больно! Подал 5 вольт через резистор 470 Ом, ток 6 мА.
Попробовал уменьшить яркость.
Подал 5 вольт через резистор 300 кОм, а они светят и даже вполне себе светят! Ток 10 микроампер!

[Liv]

Вот, а в соседней ветке народ не верил, что в новых платах кнопок для Олимп-005 поставил для светодиодов резисторы 33 кОм.

[Vygandas]

Светят очень ярко, даже глазам больно!

Ультра эффективные. Если емкость под 100 пф то второе поколе, зеленые вообще ядовитые !

[АлексейГрей]

Вот, а в соседней ветке народ не верил, что в новых платах кнопок для Олимп-005 поставил для светодиодов резисторы 33 кОм.

Точно! Вы писали, я вспомнил!
Получается можно их ставить на индикаторы уровня и будет низкое потребление!

[Liv]

Получается можно их ставить на индикаторы уровня и будет низкое потребление!

Так я и ставлю. Они есть и в виде линеек, и в виде 7-сегментников. В Олимп-005 они и стоят, потребление видно на БП:

[АлексейГрей]

Так я и ставлю. Они есть и в виде линеек, и в виде 7-сегментников. В Олимп-005 они и стоят, потребление видно на БП:

Интересно! А как отличить эти от обычных?
Мне интересно теперь семисегментные? Линейки тоже интересно, но потом, а вот 7-сегментные на счетчики интересно! Как отличить?
Может ссылку дадите?

[Liv]

Семисегментные брал здесь. Ключевые слова "Pure green" или "Jade green".

[АлексейГрей]

Liv, Спасибо! Пойду пошарю!

[Nobody]

отмечусь.

[АлексейГрей]

Летом приобрел Электронику 004 Саратовскую. Почти комплектную, почти рабочую.
Теперь достал из нее плату управления



Почистил, поставил недостающие 3 микросхемы - работает!
На плате запаяны колодки, поменяны конденсаторы, не везде аккуратно, но в целом нормальная плата, полностью рабочая. Проверил ее на стенде и на магнитофоне.

Но меня такая плата не устраивает, потому выставлю на продажу.

Кстати, приехали мои платы БУ заказанные в Китае.

Сделали братья меньшие хорошо, я доволен! Моих косяков на плате почти нет, для первого раза вообще красава!
Теперь буду собирать.

[Cuper133]

Мне достался Олимп-004 с такой платой
и конечно после промывки он лучше не стал: коррозия деталей, дорожек ужасная. И я в раздумье: покупать б/у или же собрать новую (может кто поделиться готовой или чертежом для заказа)?
Остальные платы в нормальном состоянии. Боковые движки клином стоят, но подшипники уже заказаны - переберу, не проблема.
Извините, вроде не там написал, админы может перекинете в раздел ремонта Олимпов.

[АлексейГрей]

Cuper133, Не, для 004 Олимпа у меня ни платы, ни рисунка нет!
А сообщение просто продублируйте в другой теме.

[АлексейГрей]

Собрал и опробовал платы блока управления для Электроника-003/Олимп-003


На этой плате не запаены детали для функции "бесконечный реверс".
Вторая плата собрана полностью и установлена в аппарат





Плата встает на место "как родная", даже лучше родной! А потому что я сделал ТРИ пробные платы и выверил все косяки!
Хотя и не все!
Это не картинки в симуляторе рисовать!
А вот так выглядит магнитофон с дополнительной кнопкой включения "автореверс"






Кому надо - обращайтесь! Часть плат и собранных блоков пойдет на продажу.

[АлексейГрей]

А еще сегодня приехали от братьев платы блока управления на Электронику-004

Вообще схема БУ и комплектация для 003 и для 004 одинаковая, различия только в распайке разъемов.
И приехали платы для моего счетчика времени звучания "счетчик метража ленты".
Об этом счетчике я подробно рассказывал в своей предыдущей теме и позже расскажу здесь.
А пока платы.


Кстати, оказалось что программа СпринтЛайот экспортирует файлы в гербер с косяками! Я этого боялся и старался избежать, но в одном месте косяк не заметил! Обидно! Но что делать, исправлю!

[nvv957]

СпринтЛайот экспортирует файлы в гербер с косяками!

Привет, и с какими косяками ? Лет 20 в ней рисую и заказываю, ни разу не косячил герберы!

[АлексейГрей]

Привет, и с какими косяками ? Лет 20 в ней рисую и заказываю, ни разу не косячил герберы!

Привет! Косяки в частности по форме пятачков. Если пятачок на конкретном отверстии с одной стороны круглый, а с другой стороны овальный, то почему то в гербере ставит одинаковой формы с обеих сторон!
Первый гербер и плата по нему были правильные, а второй раз почему то не прошел гербер правильно.
Я просто сделал одинаковые пятачки, но в одном месте не увидел - вышел косяк.

[nvv957]

с одной стороны круглый, а с другой стороны овальный

Поиграть с металлизацией и размерами контактов на сторонах перехода. Фото вид покажет.

[WMW]

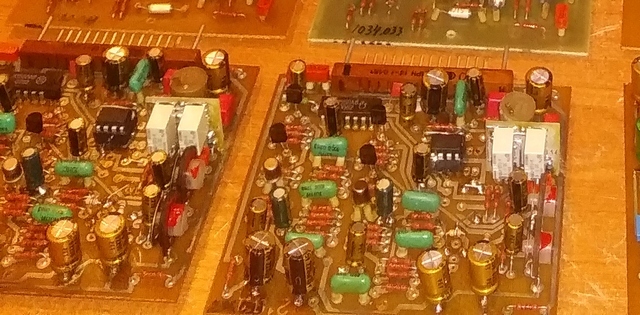

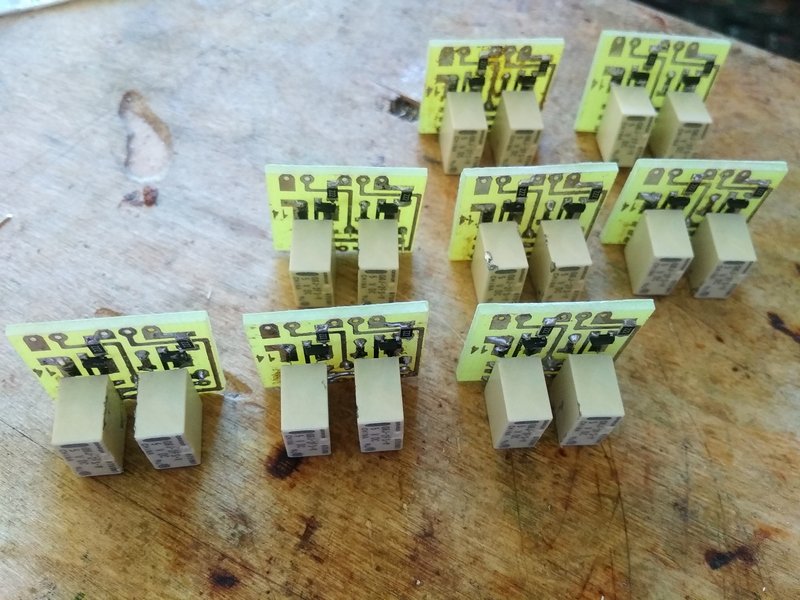

В УВ

[Liv]

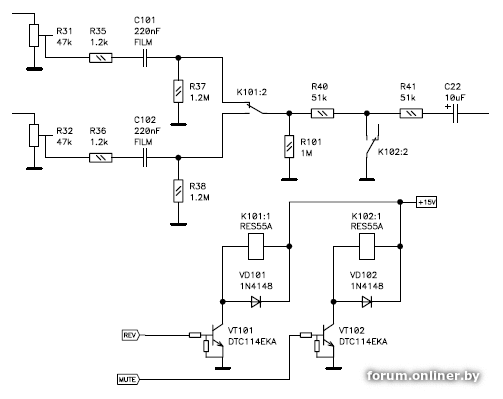

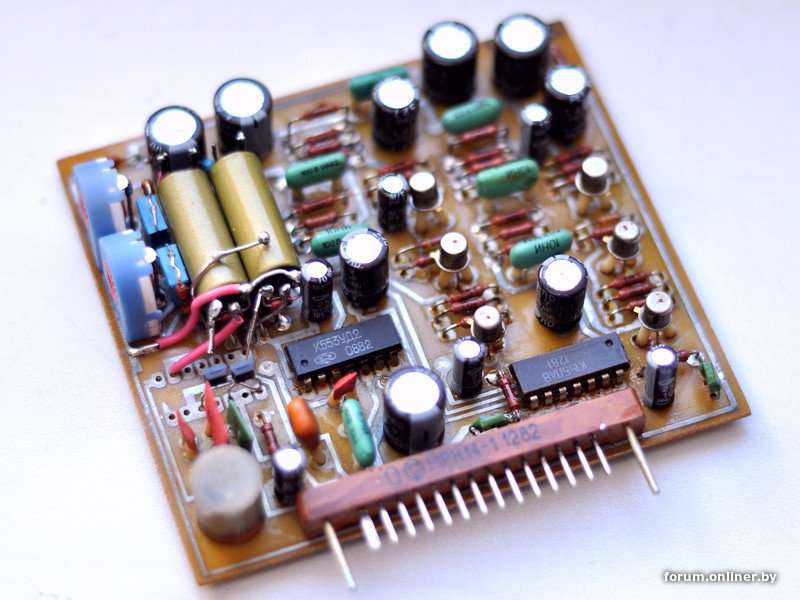

Тоже ставил в УВ реле, с целью устранения щелчков.

[romke]

Liv, а какие подстрочники стоят у Вас на плате?

[Liv]

Тип не знаю, с радиорынка. Они "лежачие", переделал на "стоячие" проволочкой.

[АлексейГрей]

Занимался счетчиками.
Собрал счетчик на новой, заказной плате. А не пошел!
Изначально я строил свои счетчики на оптронах KTIR0821 - подобрал режим и все прекрасно работало. Брал их в ЧИПе. И вдруг ЧИП поднял стоимость доставки, ишаки! Ну что ж, заказал у братьев меньших. А они, то же ишаки еще те, прислали ITR8307!
Вот на "8307" и собрал! И он вроде бы и работает, но хрень полная! Нет четкого срабатывания! В какой то момент оптрон вместо одного импульса выдает серию импульсов! Попытался подобрать резистор - хрень короче!
Ну заказал в ЧИПе KTIR0821 - благо теперь доставка адекватная! Сегодня приехали - запаял - все пошло как должно!

[Liv]

Вот на "8307" и собрал! И он вроде бы и работает, но хрень полная! Нет четкого срабатывания!

KTIR0821 сделаны на Дарлингтонах, а в ITR8307 одиночный фототранзистор. Поэтому коэффициентом передачи тока они очень сильно отличаются. В своем счетчике применял и те, и эти, работают одинаково, но нагрузочный резистор менял в 100 раз. Надо было все-таки еще повозиться с номиналами, должны работать. Сейчас дешевле всего QRE1113GR, они тоже нормально работают, от ITR8307 ничем не отличаются.

[АлексейГрей]

Поэтому коэффициентом передачи тока они очень сильно отличаются. В своем счетчике применял и те, и эти, работают одинаково, но нагрузочный резистор менял в 100 раз. Надо было все-таки еще повозиться с номиналами, должны работать.

Резистор ставил 100 кОм, поставил переменник и уменьшал по немного. Они работают! Но! Когда подношу отражающую поверхность, то 0821 четко открывается, сразу!, а 8307 " моргает" ! Не знаю как описать. Нарисую.

[АлексейГрей]

Вот так подключаю 8307, и в какой то момент начинается "генерация!" Хоть сам подношу "отражающую", хоть ставлю на место и от крыльчатки!
Элемент либо просто "НЕ", либо "НЕ с триггером Шмидта"!
А 0821 работает по этой схеме четко, только резистор 820 ом.
Конечно, можно было бы и повозиться, но если этот оптрон четко даже на стенде не работает, то как на него надеется? В любой момент пойдет сбой!
Неее, на фиг его!

[Liv]

если этот оптрон четко даже на стенде не работает, то как на него надеется? В любой момент пойдет сбой! Неее, на фиг его!

Дело не в оптроне. Они нормально работают, я использовал десятки штук, и не только в счетчиках. Проблема в схеме. Без гистерезиса могут быть сбои, поэтому нужен или готовый элемент с триггером Шмитта, или сделать его из цепочки двух инверторов с резистором с выхода на вход. У меня в схеме гистерезис задан примерно 200 мВ. У 74HC14 гистерезис еще больше, при питании 5 В он порядка 1 В, должно все работать. Если не работает - надо выяснять причины.

[АлексейГрей]

У 74HC14 гистерезис еще больше, при питании 5 В он порядка 1 В, должно все работать. Если не работает - надо выяснять причины.

Именно 74нс14 я и ставлю! Возможно надо ставить резистор на коллектор, но тогда плату надо переделывать!
Не, Леонид Иваныч, не буду я возиться! 0821 отлично работают, шесть счетчиков сделал, вот и пусть работают!
А может китайцы прислали и не 8307? Кто их знает что они вообще прислали?
