Итак, появились дни свободные, да желание глянуть на причины поведения - достал прибор и ...
И для начала "конденсаторы заменили" это как бы "тут меняю, тут не меняю, на номиналы не смотрю, и вообще навесим в параллель снаружи и так сойдёт".
Вот так, например, выглядела замена кондёров на плате развёртки...
Да шут бы работало, но... Но через пять минут пропадало напряжение с блока питания 5В и усё... При этом перед VT43 10В.
Заменил кондёры (кроме тех что по питанию на 100 В - заказал, через пару дней приедут - заменю).
Сменил транзисторы VT36 VT38 VT42 (просто на новые). Пропаял всё что было подозрительно. Восстановил отломанный штырь шлейфа. Ослик ожил. Снял карту напряжений блока питания - всё в пределах диапазонов. Ослик работает, не отключается и даже не особо сильно врёт (подрегулировал чем положено).
Но что мне не даёт покоя:
1. Пульсации напряжения на коллекторах VT38 VT39 VT41 (около вольта):
Может стоит сменить КЦ405 на что то иное? Или 1000 Мкф мало?

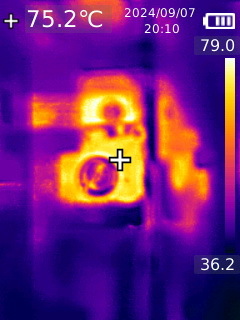

2. Высокие температуры VT50 VT47 (под 100°С). Причём поставить там нормальные радиаторы не вариант из-за компоновки.
Я может не прав, но как то многовато мне кажется...
Заменю кондёры питания по 100 В - сниму и тут карту напряжений. А пока оставлю так. Буду рад предложениям (выкинуть не предлагать... жалостливый я).
