Осциллограф мультиметр ZOYI ZT-703S

Сообщение

persey.a · #1

Здравствуйте, кому интересно. Приобрел осциллограф мультиметр ZOYI ZT-703S. Прибор очень удобный. По цене чуть дороже чем мультиметр UNIT-T 61, а функционал приближен к настольному цифровому двухканальному осциллографу гораздо большей ценовой категории. Если осциллограф не нужен, то используется как обычный мультиметр с широкими диапазонами. И есть 2 генератора в придачу, один до 5кГц работает в паре с осциллографом, т.е. можно подавать сигнал и смотреть этим же осциллографом, а второй генератор с расширенным функционалом до 344кГц используется только как генератор, т.е. этим осциллографом смотреть не получится. Подрегулировал входной делитель по нормальному элементу, чтобы использовать 4 знак после запятой. Однозначно рекомендую за эти деньги. Обзоры есть и зарубежные, все положительные. С Уважением.

twoporylyj · #2

Свидетельство о поверке, напечатанное не на машинке, а на АЦПУ - это сильно.
Это нормальный элемент Вестона?

torneb · #3

ZEEWEII DSO3D12 еще круче..
https://aliexpress.ru/item/100500592392 ... 4871771413

купил такой,да посылка похоже потерялась,трек не отслеживается((

МИТРИЙ · #4

torneb, ссылка нерабочая, может продаван косячный

torneb · #5

МИТРИЙ писал(а): ↑
08 июн 2024, 04:53
torneb, ссылка нерабочая, может продаван косячный

не знаю.у меня открывается.Можно и по названию найти на али
Это ихний магаз на али.С продаваном все ок- с почтой EMS проблемы вышли

МИТРИЙ · #6

torneb писал(а): ↑
08 июн 2024, 10:58

МИТРИЙ писал(а): ↑
08 июн 2024, 04:53
torneb, ссылка нерабочая, может продаван косячный
не знаю.у меня открывается.Можно и по названию найти на али
Это ихний магаз на али.С продаваном все ок- с почтой EMS проблемы вышли

он в россию то хоть зашёл ( осциллограф) или на таможне прикопали?

torneb · #7

МИТРИЙ писал(а): ↑
08 июн 2024, 13:56
он в россию то хоть зашёл ( осциллограф) или на таможне прикопали?

Я не из России.
Уже месяц как плывет к стране назначения.А где плывет-неизвестно.Может уже и не плывет и у кого-то дома стоит.
Жулики есть везде.
Я не парюсь.Через 20 дней подам на возврат денег.Времени только жалко

persey.a · #8

torneb писал(а): ↑
08 июн 2024, 14:38
МИТРИЙ писал(а): ↑
08 июн 2024, 13:56
он в россию то хоть зашёл ( осциллограф) или на таможне прикопали?
Я не из России.
Уже месяц как плывет к стране назначения.А где плывет-неизвестно.Может уже и не плывет и у кого-то дома стоит.Жулики есть везде.
Я не парюсь.Через 20 дней подам на возврат денег.Времени только жалко

Здравствуйте, мне посылка шла 2 месяца в Ташкент через Эстонию. Прибор покупал как второй мультиметр, потому что одного не хватает, т.к. нужно измерять вх. напряжение, выходное и еще ток (для тока есть Ц43101 с защитой). Получился бонус в виде двухканальника впридачу. С Уважением.

Blackbird · #9

Хм забавная весч уже на авито есть в продаже ... Только чтож они так с генератором то плохо ....

persey.a · #10

Blackbird писал(а): ↑
12 июн 2024, 18:28
Хм забавная весч уже на авито есть в продаже ... Только чтож они так с генератором то плохо ....

Здравствуйте, генератор как дополнение, есть и ладно. А прибор изумительно удобен в пользовании из-за эргономичного корпуса и небольшого веса и габаритов. Перешел полностью на него, остальные приборы как вспомогательные. С Уважением.

dicx · #11

torneb писал(а): ↑
07 июн 2024, 22:38
DSO3D12 еще круче..

Есть такой, пока мало пользовал. Смотрел синусоиду с трансформатора 12В, дак что-то кривовато отображается. Возможно подстроить надо что-то.

oldmao · #12

А с чего вы взяли, что в сети - прям ровная синусоида? Когда подключены практически только импульсные питальники без корректора мощности, да тиристорные регуляторы. Так что осциллограф не врёт.

Alexmax · #13

oldmao писал(а): ↑
19 июн 2024, 05:25
А с чего вы взяли, что в сети - прям ровная синусоида? Когда подключены практически только импульсные питальники без корректора мощности, да тиристорные регуляторы. Так что осциллограф не врёт.

Для того, чтобы на таком осцилле глазом увидеть искажения синусоиды от импульсных питальников - они должны иметь мощность, сопоставимую с сетью.))

oldmao · #14

У меня дома прекрасно видно и приплюснутую верхушку синусоиды, и гармоники. На линии - только жилые дома, никакой промышленности.
Правда, осциллограф аналоговый.

dicx · #15

Давно не видел синус с сети, возможно оно и так.

позняк · #16

oldmao, Подскажите, как выглядят гармоники на экране.

oldmao · #17

inkugnito · #18

oldmao, ух ты, красоты то какие.

persey.a · #19

Здравствуйте, я бы помыл - почистил подкрасил ОМЛ. Вопрос по синусу не корректен. На борту осциллографа имеется 2 генератора, я сообщал что сигнал от одного генератора можно смотреть этим же осциллографом. С Уважением.

позняк · #20

oldmao, Спасибо!

Blackbird · #21

вот погуглил этот мультиметр-осцилллограф и все теперь везде реклама торчит различных моделей мультиметро-осицллографов ручного формата . А идешь по ссылке (как правило на али) а там уже её такой нет

inkugnito · #22

Blackbird писал(а): ↑
23 июн 2024, 16:31
А идешь по ссылке (как правило на али) а там уже её такой нет

Оно может и есть, но не "русской" версии али, куда в любом случае пользователя из России перекинет. Очень много что находится на глобальной версии просто отсутствует в "отечественном" варианте. Далеко ходить не надо вон тот же ZEEWEII DSO3D12, в глобальном есть а в очечественном о нём знать не знают.

Alexmax · #23

oldmao писал(а): ↑
19 июн 2024, 06:38
Правда, осциллограф аналоговый.

Вот эта вот картинка с облезлого ОМЛ и есть "гармоники от импульсных питальников"? Вы это серьезно? ))))

oldmao · #24

А что это по-вашему?

Alexmax · #25

oldmao писал(а): ↑
24 июн 2024, 11:11
А что это по-вашему?

Неисправный осциллограф или шнурок.

По быстрому провел опыт.
В удлинитель включены трансформатор, к которому подключен осциллограф, а также несколько максимально конченых импульсников в нагрузкой (дешевые зарядники для аккумуляторов и телефонов), суммарно где то ватт 80.

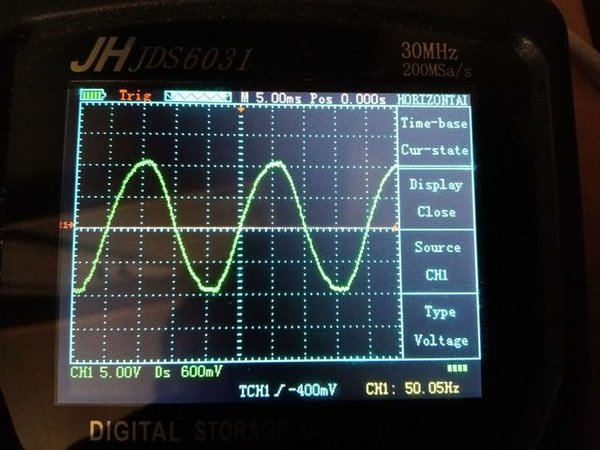

Картинка такая:

Разумеется, вид синусоиды не меняется от того, подключены ли эти импульсники или нет. Их мощности недостаточно, чтобы повлиять на сеть.

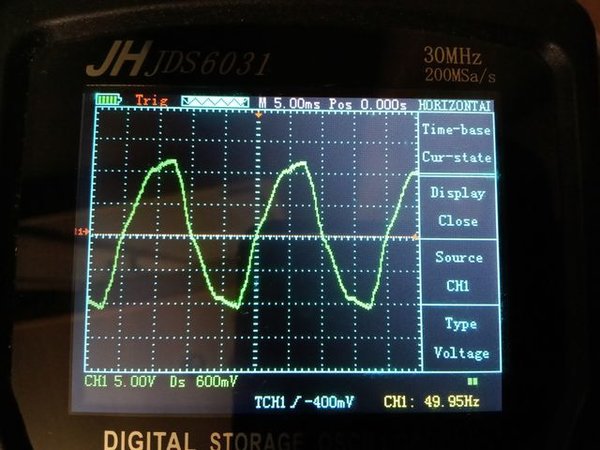

Теперь сымитируем "слабую сеть", и подключим все вышеуказанное через разделительный трансформатор 1:1 мощностью 100 ватт.

Вот, теперь другое дело. Но и мощность "кривых" потребителей теперь соизмерима с "сетью".

oldmao · #26

Я живу в полутора километрах от КТП, пятый дом от конца линии. И вот такая картинка вечером, днём приличнее. Хрен его знает, что там за потребители у населения (около 100 домов).
Осциллограф и шнур исправные, при ремонтах ими пользуюсь.

persey.a · #27

oldmao писал(а): ↑
25 июн 2024, 05:34
Осциллограф и шнур исправные, при ремонтах ими пользуюсь.

Здравствуйте, при таком загрязненном с внешней стороны осциллографе, внутри должно быть очень много налипшей пыли, особенно на высоковольтную часть. Вполне возможны искажения из-за утечек. Когда у меня был С1-94 (примерно 30 лет), по крайней мере раз в 2 года я его открывал и чистил. С Уважением.

oldmao · #28

Так то да, давненько я его не чистил... Тем не менее от генератора он синус нормально рисует.

PROF61 · #29

oldmao, В сети помеха. Нет ли у вас там ПЛЦ (PLC) часом? Или мощных инверторных стабилизаторов...

oldmao · #30

PLC к нам даже не заглядывало. Стабилизаторы - маловероятно, напряжение 230-240. На линии только жилые дома. Правда, в некоторые гаражи заведено три фазы. Ну ведь не варят же каждый вечер. Вот освещение переделали на светодиодные прожектора (раньше ДРЛ были), не от них ли гадость?

tutochkin · #31

Тоже прикупил такой. Удобный. Но есть ряд минусов:
1. Неудобный (не говоря уж про ущербность) генератор (оба варианта).
2. Непрактичная подставка. Казалось бы мелочь, но если работать не удобно ввиду падения (складывания подставки) при работе... то это подбешивает.
3. Глючный и тормознутый режим "авто".
4. Непонятно зачем улучшенный режим запрятали в настройки, и почему он сбрасывается после вкл/выкл прибора.
5. Неудобно реализован вызов "срезов".

А так... я прикупил два - FNIRSI 2C23T и ZOYI ZT-703S. И хотя ZOYI ZT-703S получше FNIRSI 2C23T, но вот посидел за ремонтом и FNIRSI 2C23T мне был удобнее... Внезапно. Хотя косяков в нём вагон и маленькая тележка ( https://monitor.net.ru/forum/threads/683827/page-22 )

persey.a · #32

Здравствуйте, режим АВТО бывает подвешивает всю систему. Есть на сайте https://zotektools.com/firmware-update-703/ новая прошивка ZOYI-703S-FW-V139.ZTK
Обновленный контент:
1. Исправлены проблемы с дрожанием в формах сигналов при временной базе 250 нс.
2. Убран источник питания в режиме не-мультиметра для экономии батареи.
3. Исправлена проблема обновления экрана при длительной работе.
4. Исправлено напряжение триггера, не обновляющееся при перемещении уровня триггера в режиме NORMAL или SINGLE.
5. Оптимизирована стратегия AUTO для более высокой скорости и точности.
6. Исправлено несколько потенциальных проблем с зависанием системы.
7. Улучшен сбой в выходном сигнале измерения; изменено меню положения триггера на меню режима выборки, предлагающее опции высокого разрешения или режимов обнаружения пиков.
Попробую обновить.С Уважением.

persey.a · #33

Обновил. На AUTO эффект есть хороший, остальное не проверял, по мере необходимости. Случайно прервалась процедура обновления, фишка выскочила. Экрон ZOYI стал мигать. Отключил-включил аккумулятор, не помогло. Помогло одновременное нажатие AUTO и F1. Появилось меню в компе. Заново обновил и все заработало. Только мой опыт, лучше не повторять! С Уважением.

tutochkin · #34

Брательнику ставил стабилизатор на АГВ, заодно померил что в розетке. Одна диаграмма - розетка. Вторая - работа от аккума (без сети). Кмк не плохо.

Щуп 1:100
Сейчас играюсь с двумя налодонниками

А вообще у фнирси обновление 2C23T вышло - 2С53Т. Посмотрим как оно...

МИТРИЙ · #35

Вот кста полезно посмотреть. Русских опять кинули. Нож в спину. Я про Али и мэйлру проверял. Да так оно и есть

tutochkin · #36

МИТРИЙ, но даже так fnirsi 2c53t в продаже не находится. А он есть :)

PROF61 · #37

tutochkin писал(а): ↑
25 авг 2024, 20:28
fnirsi 2c53t

Конкретно этот не находится, однако изделия фирмы fnirsi КАК ТАКОВЫЕ на Али - ЕСТЬ.

PROF61 · #38

На Озоне его тоже нет... Похоже разобрали, ибо другие фнирси на Озоне ЕСТЬ. Уж Озон упрекнуть в "обрезке россиянам" (при наличии кучи других моделей этого же бренда), как то вряд ли...

torneb · #39

МИТРИЙ писал(а): ↑
25 авг 2024, 19:50
Русских опять кинули. Нож в спину. Я про Али и мэйлру

Причем тут нож..коммерция дело такое-не клялся продавец в верности России до гроба путем несения убытков

torneb · #40

PROF61 писал(а): ↑
26 авг 2024, 15:07
На Озоне его тоже нет... Похоже разобрали, ибо другие фнирси на Озоне ЕСТЬ. Уж Озон упрекнуть в "обрезке россиянам" (при наличии кучи других моделей этого же бренда), как то вряд ли...

ну хз.я нашел

https://ozon.by/product/ostsillograf-fn ... 1724694609

tutochkin · #41

torneb, вы 23 нашли. А я про 53 й говорю...
Желающие могут сравнить новый 53 с вездележащим 23-м.

torneb · #42

tutochkin писал(а): ↑
26 авг 2024, 21:46
torneb, вы 23 нашли. А я про 53 й говорю...
Желающие могут сравнить новый 53 с вездележащим 23-м.

Ну нет этой модели - можно взять такой
https://ozon.by/product/portativnyy-tsi ... ds=DSO3D12
У меня работает.Никаких вопросов.Еще и шире полоса+генератор сигналов+мультиметр

tutochkin · #43

torneb, угу, но другой формфактор и в два раза дороже.

МИТРИЙ · #44

Блин, а в чем разница 23 и 53 кроме обновления корпуса и комплектации?

tutochkin · #45

МИТРИЙ, хм...
23 -> 53
Аналоговая полоса пропускания 10 МГц -> 50МГц
Частота дискретизации 50 МВыб/с -> 250МВыб/с
Глубина памяти 32 Кб -> 64Кб

Добавили математику, добавили режим XY, добавили курсоры.

Ну это как заявлено.

МИТРИЙ · #46

Ясно. Спасибо за инфу. Возможно скоро появиться в продаже где нибудь на сайтах

tutochkin · #47

https://www.eevblog.com/forum/testgear/ ... aug-2024)/ - сравнение заявленных характеристик Fnirsi 2c23t и 2c53t

Мне пришёл. Глубоко не тестил, но косяки 23-го до конца не исправили:
1. Застопоренный снимок не масштабируется (точнее не верно)
2. Триггер хоть немного стал работать в сингле. Но 703-й далеко впереди

А так, вот такие плюшки-игрушки есть:

БПФ скорее игрушка ... муляж... или я не понял.

Faril · #48

Есть у меня Fnirsi 2c23t.
Игрушка.
Недоделанный мультиметр, недоделанный осциллограф и особенно недоделанный генератор.
Три в одном это вообще недоразумение.
Лучше иметь три полноценных прибора.
Тут даже с собой на выезд не возьмешь.
Генератор и осциллограф не могут работать одновременно.

tutochkin · #49

Faril, не соглашусь. Вполне работоспособен в качестве прибора на выезд. И да, ослик и генератор работает одновременно. Вы с чем то путаете.

Faril · #50

tutochkin,
Можете подключить генератор с любому другому осциллографу и сделать фото экрана на частоте 1кГц. с уровнем 0,1 В. ?
Может это у меня такой неудачный попался.
Да, работает генератор.
Вот мой:
