Схема блока питания с использованием двух трансформаторов ТВК

[MIKA-572]

Всем доброго времени суток !

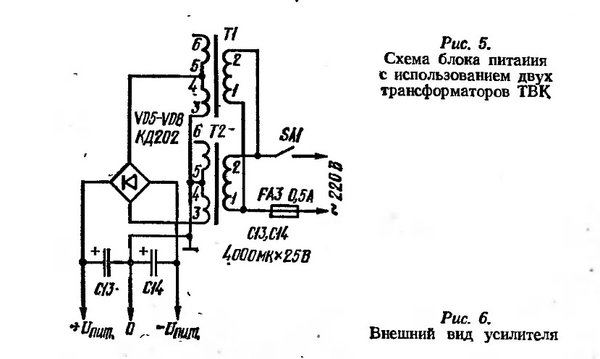

Однажды в ВРЛ 91 стр 38 в усилителе С. Филина была опубликована схема блока питания с использованием 2-х трансформаторов ТВК - 110 Л1
На выходе 2х14 вольт, после диодного моста +/_ 20.1 В. Если же использовать эти трансформаторы для увеличения тока нагрузки примерно в 2 раза при получении после пост. 20.1 В на выходе, то дополнительно надо подключить сфазированные вторичные обмотки 2-х трансформаторов вот как в этой схеме дополнительно

Первичные обмотки так :

Вторичные обмотки и диоды так:

Если необходимо получить большее напряжение на выходе пост 30,4 В, то необходимо задействовать 6-4,5 выводы обмоток, сфазировав их вот так :
При желании получить большее напряжение на выходе надо сфазировать полностью все вторичные обмотки
- Всем удачи и позитива.

[gsmart]

Первым делом, что я делал при использовании ТВК в качестве силового транса для БП, разбирал магнитопровод и выкидывал картонные прокладки между половинками сердечника, образующие зазор в магнитопроводе, КПД после этого увеличивается.

[ДедФеном]

Их потом собрать нормально нельзя , крепежи ломаются , лютый гудёж обеспечен , щёчки каркаса ни на чём не держатся и могут легко отвалится вырвав выводы первички. Крайне не советую разбирать.

[oldmao]

Да разбирал я их сколько раз. Сколько я из них питальников для себя и знакомых понаделал... Даже перематывал пару раз. Вон и сейчас на столе лабораторник 1,25...16В (LM317T) плюс двуполярка +/- 15В со второй обмотки. Аккуратнее просто нужно действовать. А без разборки он греется и максимальный ток раза в полтора меньше.
Кстати собирать пластины вперекрышку пробовал - лак обдирается, когда пакет добиваешь, и ток покоя большой получается. А не добивать - гудит.

[MIKA-572]

Сообщение от "Да разбирал я их сколько раз. Сколько я из них питальников для себя и знакомых понаделал... Даже перематывал пару раз. Вон и сейчас на столе лабораторник 1,25...16В (LM317T) плюс двуполярка +/- 15В со второй обмотки. Аккуратнее просто нужно действовать. А без разборки он греется и максимальный ток раза в полтора меньше.
Кстати собирать пластины вперекрышку пробовал - лак обдирается, когда пакет добиваешь, и ток покоя большой получается. А не добивать - гудит".
Это конечно все хорошо , но тут немного в другую тему , можно и на 2-х ТАНах то же сделать или вообще 2 транса допустим от веги-109 сфазировать и ток нагрузки увеличится в 2 раза .

[Tofiq62]

Вообще то использование ТВК в блоке питания не очень хорошая идея.

[oldmao]

Просто я одно время подрабатывал ремонтом телевизоров. А сломанные чёрно-белые телевизоры мне отдавали задаром ("на запчасти"). А что там брать-то кроме трансформаторов (ТС, ТВК, ТВЗ)? Вот и скопилось у меня ТВК десятка полтора. Вот я и делал из них питальники для магнитофонов, приёмников...

[MIKA-572]

Вообще то использование ТВК в блоке питания не очень хорошая идея.

Это почему? Если для УНЧ 2х15 вт про 4 ом нагрузки ? Или чего-то мелкого , что бы опыты проводить током до 2А и с напряжением 0 -20в

[Shuare]

Вообще то использование ТВК в блоке питания не очень хорошая идея.

Это почему?...

Ну например потому, что первичка намотана без межслоевой изоляции, практически внавал (только не приводите в пример намотку современных трансов )

[VASILI]

собирать пластины вперекрышку пробовал - лак обдирается

Так на фото малость не те ТВК. Сердечник ленточный...
Их и правда собрать потом довольно хороший гемор.

[MIKA-572]

Последние замеры ТВК при ХХ постоянка на выходе от 30,4 до 32,2В, если нагрузка 40 ВТ то напряжение 25,3 В и требуемый ток около 1,6А

[MIKA-572]

Если же по этой схеме использовать накальный трансформаторы ТН 12-127/220-50 в сравнении , то при ХХ постоянки 31,5 В и той же нагрузке 40 ВТ напряжение тогда 28,4 В, т.е. требуется ток 1,4 А. при такой же мощности. Т.е. это более лучший результат.

[MIKA-572]

НА ТН12 перемычки 8-9 и 12-11обязательно. Если по входу перемен. 220 В то перемычки1-6 то при этом тогда 3-4. Если задействовать 1-5 сетевые, то тогда 2-4.По входу один вариант распайки перемычек на одном трансформаторе, другом распайке по входу не мешает при работе в паре по низковольтному выходу.

[MIKA-572]

Если использовать 2 трансформатора от Россия 323 моно по этой схеме , то имеем максмально перемен. 61,4 В при согласовании вторичных обмоток и по этой схеме постоянное напряжение ХХ 41,5 В и 36,3 В постоян. при нагрузке 40 ВТ.
