Маяк 249S-1 нет звука

[viktor123]

Всем привет. Если в двух словах, то при включении воспроизведения нет сигнала на линейном выходе, то есть не работает усилитель воспроизведения. Конденсаторы все менял, напряжения с БП все в норме, К157УЛ1 исправна, мультиплексоры 561КП1 тоже исправны, провода целые. Дорожки на предмет обрывов и непропаев проверены, все в норме. Разъемы пропаены. Что можно еще проверить?
Про то , что модель крайне неудачная знаю. Вообще очень странное включение К157УЛ1А в данном магнитофоне.

[vatsur]

Чудеса! Всё исправно, но не работает. А кроме коммутаторов с УЛ1 звук больше не через что не проходит? Там же шумодавы, УД2 какая-нить есть, наверное.

[Самый !]

при включении воспроизведения нет сигнала на линейном выходе, то есть не работает предварительный усилитель

а что это такое "предварительный усилитель" в тракте воспроизведения ?

очень странное включение К157УЛ1А в данном магнитофоне

поясните, где её нашли: и лучше на РОДНОЙ схеме. Ибо те, что есть в сети- могут весьма отличаться.

[viktor123]

Чудеса! Всё исправно, но не работает

Я всякое видел , но чтобы так - первый раз. Проверено все что можно.
Шумодав непричем , проверен на другом магнитофоне. Сигнала нет именно с выхода УЛ1 при воспроизведении кассеты. Причем если отсоединить головки и дотронуться до контактов разъема, индикатор зашкаливает , что косвенно доказывает что схема исправна.

[viktor123]

а что это такое "предварительный усилитель" в тракте воспроизведения ?

Извиняйте , не так выразился.

поясните, где её нашли: и лучше на РОДНОЙ схеме. Ибо те, что есть в сети- могут весьма отличаться.

В схеме электрической установлена К157УЛ3, а по факту К157УЛ1А ( и это с завода). Именно РОДНОЙ схемы нет ( имеется ввиду бумажный вариант)
Меня смущает различие в коммутации ГУ к УЛ1 и УЛ3 .По схеме головка к УЛ1 коммутируется через мультиплексор К561КП1 напрямую, а должна через электролитический конденсатор и мультиплексор ( можно и без него) , как в 240,242 и т.д.

[viktor123]

Изображения почему-то не добавляются...

[Самый !]

По схеме головка к УЛ1 коммутируется через мультиплексор К561КП1 напрямую, а должна через электролитический конденсатор,

Должна.
Но были любительские схемы, как обойтись без него. Хотя это в промышленной мне сомнительно.
Был вариант Маяк 231 на коммутаторе КП, можно его глянуть- где разделительный элоктролит: скорее всего он "до" коммутатора.

С чего решено, что "всё" исправно, раз не работает?
Не увидел про наличие питаний именно на ИМС и команд на коммутаторе.
Не увидел, оба ли канала.
Не увидел, работает ли индикатор воспроизведения и воще его реакцию.

Сам сигнал можно услышать сразу после УЛ1, на высокоом. наушник или к усилку. И далее по тракту.

Изображения часто глючат, но не долго.

[vatsur]

Причем если отсоединить головки и дотронуться до контактов разъема, индикатор зашкаливает

Так у вас головка замкнута. Отпаять сигнальный вывод от головки, коснутся его, если индикатор зашкаливает, то померять постоянку на отпаянном проводе, если постоянки нет, то меняйте головку, если постоянка есть, то меняйте переходные кондёры, если ничего нет, то ройтесь в коммутации головки.

З.Ы. Ну и вообще, ХЗ как там молодые инженеры с воспалённым мозгом намудрили, а схему мне искать лень. Хотите более точный ответ, прилагайте схемы!!!

[vatsur]

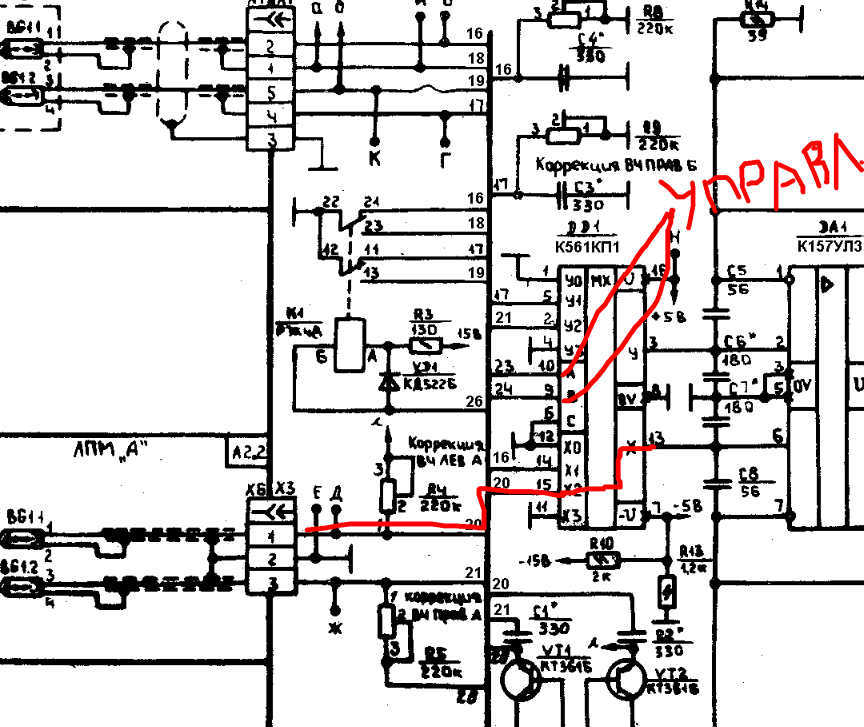

Ну, да, точно с воспалённым мозгом. Релюху логическим коммутатором заменили в микровольтной цепи - верх инженерной мысли. Там три детали, всё понятно:



Если у вас залипла релюха (что часто бывало) и пробой коммутатора, то ваш вход замкнукт на массу. Магнитная индукция поступает с одного кармана на 14 ногу, с другого на 15 ногу, комутатор переключает эти ноги на 13 ногу, далее на ЛУ3. Даже можно прибором типа Ц20 проверить.

З.Ы. УЛ1 тут не станет без обработки напильником.

[viktor123]

УЛ1 тут не станет без обработки напильником.

Тем не менее она там установлена с завода.

Хотите более точный ответ, прилагайте схемы!!!

Не могу добавить изображение, глюк какой-то на сайте.

[vatsur]

Не могу добавить изображение, глюк какой-то на сайте.

https://hard-wired.ru/attachments/artic ... m249c1.png

[vatsur]

комутатор переключает эти ноги на 13 ногу, далее на ЛУ3.

+ управление может зависло ни каком-нить режиме перемотки, или стопа.

[viktor123]

Самый !,

+ управление может зависло ни каком-нить режиме перемотки, или стопа.

Управление есть , коммутация работает.

[vatsur]

Управление есть , коммутация работает.

Хорошо, а коммутатор отрабатывает коммутацию? При включении кармана А у вас должны быть замкнуты только 15 и 13 нога. На корпус не должно коротить, то есть 15 и 12 звониться не должно. + смотрите СП3-38 (R4, R5... коррекция), может они до упора на корпус выкручены, тогда вся магнитная индукция уйдёт в землю.

[viktor123]

Не увидел про наличие питаний именно на ИМС и команд на коммутаторе.

Питание ИМС DD1,DD3 5.48в и -5.68в
Управление: Воспр. ЛПМ А вывод 9 4.76в, Воспр. ЛПМ Б вывод 10 4.76в
Питание К157УЛ1 вывод 10 -12, 10,16в
Коммутатор отрабатывает, сопротивление вход/выход 150 Ом

[viktor123]

vatsur, Работает проверял только что еще раз

[Самый !]

Дошло только при повторном просмотре постов:

Причем если отсоединить головки и дотронуться до контактов разъема, индикатор зашкаливает , что косвенно доказывает что схема исправна.

Так у вас головка замкнута

верно, я упустил.
Речь идёт об отсутствии сигнала с обеих карманов ?
Поскольку идентичная неисправность вряд ли может возникнуть в обеих каналах, и тем более разных карманах, то:
1) Перепутаны разъёмы с ГУ: подключён к УВ отключённый карман, без кассеты.
К тому же земля одной ГУ как раз на сигнале другой.
Если там "один"- он м.б. перевёрнут.
2) Идентично неверно что-то запяно-напутано при ТО: скорее нереально.

[viktor123]

Кажется нашел в чем может быть причина. Вывод 13 и вывод 14:мультиплексора DD1 сопротивление 150 Ом. При включении режима воспр. поднимается до 500 Ом. Так быть не должно.

[viktor123]

"Кажется нашел в чем может быть причина"

Дело было не в бобине... Заменил КП1 , ничего не поменялось. Брал с донора, но там вроде все было исправно. Ерунда какая то .

[viktor123]

Речь идёт об отсутствии сигнала с обеих карманов ?

Да , с обоих каналов нет сигнала. С подключениями разъемов все норм , монтаж проверил еще раз на всякий случай.
C этим магнитофоном с самого начала весело было. Не всегда работало управление , причем с двух карманов. Путем долгих мучений выявлен висящий в воздухе вывод 10 DD4 , хотя по схеме он задействован. Причем как таковой дорожки не было разведено при производстве платы . Какие еще сюрпризы там есть остается только гадать.

[Самый !]

При включении режима воспр. поднимается до 500 Ом.

это как?! Сопротивление под напряжением?

Путем долгих мучений выявлен висящий в воздухе вывод 10 DD4 , хотя по схеме он задействован.

связь с возникшей проблемой?
Почему в 2-х каналах, и почему при вынутом разъёме с ГУ "начинает работать" ...
"Неправильная" команда для коммутатора- или он "пробит"...

[viktor123]

Вообщем проблема решилась установкой танталовых конденсаторов в разрыв дорожек с выхода мультиплексора DD1 на вход УЛ1 . С электролитическими почему-то не работало. Скорее всего изначально в магнитофоне стояла КР1057УЛ1А, которая позволяет подключать головку напрямую,тогда как для К157УЛ1А нужен конденсатор. А затем кто-то установил К157УЛ1.
Фото для примера взял из интернета.

[vatsur]

Ну, вот! Взял в руки напильник и дело пошло!

[Самый !]

по факту К157УЛ1А ( и это с завода)

Красиво запаяли? Странно для такой ошибки.

С электролитическими почему-то не работало

интересно, почему?

[viktor123]

Красиво запаяли? Странно для такой ошибки.

Вот и я в недоумении, как так.

интересно, почему?

Мне тоже интересно.
Магнитофон уже отдан владельцу. Дальше он сам. С меня эксперементов достаточно
