Сгорел R17, телевизор ВЭЛС 51ТЦ-492 не запускается.

[zoligal]

На вашем фото номинал резистора который вы измеряете 3,27 Килоома, тестер то у вас стоит на пределе 20Килоом, а должен стоять на пределе 200 ОМ выделил красным на фото. Полоски у резистора на 3.3 Ома должны быть такие оранжевая, оранжевая, золотая и четвертая не важна какая.

Моя ошибка, я думал, что 3,3 кОма.
Это горелый. Его ставить?

[ssmmiill]

да, ставим, включаем, проверяем

[zoligal]

да, ставим, включаем, проверяем

Вход 19,2 выход 18,1

[ssmmiill]

Кадры работают?

[zoligal]

Кадры работают?

Нет, с синим проводом щелкает БП, без него не включается кинескоп, динамик работает.

[kuzmin]

Я прав оказался насчёт предела измерения.
ТС, почитайте интернет про пользованием тестера,
Вам легче будет отремонтировать телевизор.
Также почитайте про проверку транзисторов.
КТ805 бывают с утечкой и большой.
В дальнейшем два развития событий: 1-й -заработает.
Второй- неисправность останется.

[ssmmiill]

Нет, с синим проводом щелкает БП, без него не включается кинескоп,

Получается не работает строчная
Проверить перемычку и напряжение на ней относительно шасси.

Что-то то работает то нет, нужно попробовать простукивать платы,где-то неконтакт.

[kuzmin]

Ежели не работает строчная развёртка, откуда взялась горизонтальная полоса?

[zoligal]

Нет, с синим проводом щелкает БП, без него не включается кинескоп,

Получается не работает строчная
Проверить перемычку и напряжение на ней относительно шасси.

Что-то то работает то нет, нужно попробовать простукивать платы,где-то неконтакт.

125 есть на двух выводах, еще на двух по 10 и на остальных 0

[zoligal]

Ежели не работает строчная развёртка, откуда взялась горизонтальная полоса?

Сейчас кинескоп вообще не запускается. С синим проводом выключается, без него просто шипит динамик

[ssmmiill]

еще на двух по 10

Это очень хорошо, это говорит что кадровая в режиме, при этом от отклоняющей системы должно быть слышно характерное стрекотание. Кадровую схему больше не трогаем. Нужно найти где пропадает строка. Дайте фото с двух сторон левой платы.

[zoligal]

еще на двух по 10

Это очень хорошо, это говорит что кадровая в режиме, при этом от отклоняющей системы должно быть слышно характерное стрекотание. Кадровую схему больше не трогаем. Нужно найти где пропадает строка. Дайте фото с двух сторон левой платы.

Да, стрекотание есть, при включении.

[novosibiretc]

zoligal, Если позволите, маленький совет Вам. Выберите одного коллегу по Вашему усмотрению, ну, скажем, наиболее последовательного в своих ответах и общайтесь только с ним. А слушать и исполнять советы со всех сторон на "красной площади" - вредно и непродуктивно.

[zoligal]

еще на двух по 10

Это очень хорошо, это говорит что кадровая в режиме, при этом от отклоняющей системы должно быть слышно характерное стрекотание. Кадровую схему больше не трогаем. Нужно найти где пропадает строка. Дайте фото с двух сторон левой платы.

Да, стрекотание есть, при включении.

Купил и поставил новый 3.3 Ом резистор. Заработала кадровая. Не включается модуль МСВ3. Не реагирует на кнопку включения в блоке управления. Контакт проверил, есть.

[ssmmiill]

Сначала нужно делать строку. Теперь нужно измерить напряжение на двухватном резисторе R5 c двух сторон относительно шасси. Он питается от тех же 18вольт что и R17.
Если напряжение на резисторе с двух сторон одинаковое 18в, значит нужно двигаться прозвонить Т1 VT1 в сторону задающего 174ха11.

[kuzmin]

О том, что кадровая работает, под вопросом.
В блоке строчной развертки деталей гораздо больше, напряжения опасное, найти неисправности с таким опытом гораздо сложнее.

[zoligal]

Всем большое спасибо!
Мне удалось запустить телевизор, он работает, все в порядке, кроме одного!

На фото видно, что от надписей и контуров идут жуткие полосы. Чем это исправить?
Так же при увеличении контрастности и цвета (более половины бегунков) одновременно, появляются искажения в середине экрана в виде темной полосы около 15 см в ширину. Если убрать цвет, но сделать контраст «на всю», то подобной картины не наблюдается, тоже самое, если цвет на всю, а контраст убрать менее половины.


Теперь по поломке.
На модуле радиоканала, отходил субмодуль (самый большой в экране), плата изогнулась от большого веса субмодулей и образовался небольшой люфт контактов, почти незаметный, плату исправил и зафиксировал так, чтобы не изгибалась. Видимо система защиты настолько чувствительна, что не давала телевизору запуститься. Как только устранил, то всё заработало. Ну только вот эти «тянучки» как исправить? Могут ли новые КТ805 дать такой эффект.
Ведь изначально в телевизоре стояли ИМ, а поставил новые АМ.

[kuzmin]

Вы же писали, что КТ805ИМ проверяли и они нормальные, поменять и увидите результат.

[zoligal]

Впаял обратно и старые транзисторы КТ805ИМ, и конденсатор C29. Результат одинаковый. Похоже, что надо все конденсаторы менять, на кадровой. А может и вообще все…

[ssmmiill]

Кадровая к тянучкам не имеет никакого отношения. Это проблема по цепям видео сигнала. А чтобы проверить нужно посмотреть при каких обстоятельствах они возникают. От антенны, от видео входа, в цветном или в черно белом. При яркости большой или всегда.

[zoligal]

Кадровая к тянучкам не имеет никакого отношения. Это проблема по цепям видео сигнала. А чтобы проверить нужно посмотреть при каких обстоятельствах они возникают. От антенны, от видео входа, в цветном или в черно белом. При яркости большой или всегда.

При большой контрастности и цвете - одновременно.
Я ретрогеймер и часто играю в Dendy и Sega на этом телеке. Собственно для этого он мне и нужен. Именно советской сборки. В черно-белой гамме все норм, а вот когда цвет и контраст вместе, и более половины ползунков, то темная горизонтальная полоса посреди экрана обеспечена. Что композит, что антенный вход - одинаково. Вот только в антенном еще и еле видимые вертикальные полосы. Сфоткаю и пришлю, для наглядности.

[zoligal]

Кадровая к тянучкам не имеет никакого отношения. Это проблема по цепям видео сигнала. А чтобы проверить нужно посмотреть при каких обстоятельствах они возникают. От антенны, от видео входа, в цветном или в черно белом. При яркости большой или всегда.

При большой контрастности и цвете - одновременно.
Я ретрогеймер и часто играю в Dendy и Sega на этом телеке. Собственно для этого он мне и нужен. Именно советской сборки. В черно-белой гамме все норм, а вот когда цвет и контраст вместе, и более половины ползунков, то темная горизонтальная полоса посреди экрана обеспечена. Что композит, что антенный вход - одинаково. Вот только в антенном еще и еле видимые вертикальные полосы. Сфоткаю и пришлю, для наглядности.

Перепроверил. Даже без цвета вообще, контрастность более половины ползунка, влияет на изменения в изображении.

[Oleg456]

На фото видно, что от надписей и контуров идут жуткие полосы. Чем это исправить?

У вас на МЦ в этот разъём(красным отмеченно) что вставлено фото этого модуля.

[zoligal]

На фото видно, что от надписей и контуров идут жуткие полосы. Чем это исправить?

У вас на МЦ в этот разъём(красным отмеченно) что вставлено фото этого модуля.

СМЦ2П с выпаянной микросхемой secam, ибо она переключаясь автоматически в secam, давала отблески в изображении pal. Эту тему я поднимал в позапрошлом году и решил выпаять микросхему,тем самым решив проблему. До текущей поломки, изображение было в норме. Только на самом максимуме контраста были искажения, но я никогда его и не выставлял, потомучто просто нет необходимости, а сейчас и на половине «рябит», приходится снижать, но на темном фоне тянучки все время.

Фотки старые, сейчас на нем нет микросхемы secam и выпаян vd4

[ssmmiill]

Начнём с простого:

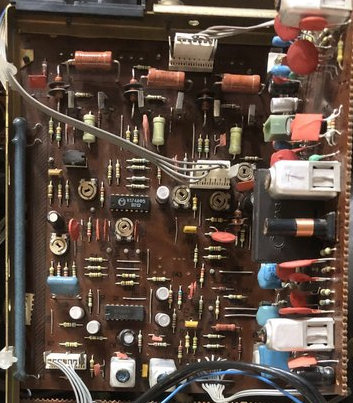

Вот модуль цветности (в него воткнут субмодуль - это декодер цветности).
Для начала пробуем заменить электролиты., их я вижу 7 шт. всего. (В лучшем случае на этом и закончится.)

(шасси этого тв - практически классическое 3усцт (с небольшими изменениями), http://www.rw6ase.narod.ru/index1/tw/tw ... tc346.html)

[Sulphur]

В кадровой сэкономили на цепочке вертикальной центровки - видно, проще оказалось сделать ступенчатую, а не плавную, регулировку.

[zoligal]

Начнём с простого:

Вот модуль цветности (в него воткнут субмодуль - это декодер цветности).
Для начала пробуем заменить электролиты., их я вижу 7 шт. всего. (В лучшем случае на этом и закончится.)

(шасси этого тв - практически классическое 3усцт (с небольшими изменениями), http://www.rw6ase.narod.ru/index1/tw/tw ... tc346.html)

Сделаю - отпишусь.
Только вот черно-белое изображение тоже с «тянучками». МЦ-3 за черно-белое тоже отвечает?

[ssmmiill]

Да.

[Tofiq62]

Яркостная линия задержка барохлит.

[zoligal]

Да.

Заменил все емкости на модуле цветности. Работает как положено, никаких полос и «тянучек».

Спасибо большое за помощь!

Стоит ли менять емкости в модуле развертки?
Иногда происходит резкое сужение экрана, по вертикали и горизонтали, через доли секунды возвращается обратно.

[Sulphur]

Может, в резком сужении виновен БП?

[zoligal]

Может, в резком сужении виновен БП?

Как проверить?

Я прозванивал блок, все выходные напряжения в норме.

[Sulphur]

Ну если в этот момент напряжения остаются в норме - тогда, конечно, БП ни при чём.

[Tofiq62]

Сужение происходит при светлых картинках,если да то возможно не важно работает ОТЛ.

[zoligal]

Сужение происходит при светлых картинках,если да то возможно не важно работает ОТЛ.

Нет, при любых картинках.
А еще бывает изредка «заворот», но недолго.
Чаще когда телевизор не прогрет.

[old_hippie]

А еще бывает изредка «заворот», но недолго.
Чаще когда телевизор не прогрет.

Генератор импульса обратного хода в кадровой развёртке.
Скорее всего, конденсатор-электролит виноват.

[ssmmiill]

Про заворот: проверить цепи вольтодобавки С32, VD15, VT13,VT14.
Далее - мелкие электролиты в кадровой.

[zoligal]

Про заворот: проверить цепи вольтодобавки С32, VD15, VT13,VT14.
Далее - мелкие электролиты в кадровой.

Буду делать. Отпишусь по результату. Спасибо

[Tofiq62]

Такой заворот может быть в цепи 28 вольт блока питания.Обычно эл.конденсатор,но это одна из причин.

[zoligal]

Такой заворот может быть в цепи 28 вольт блока питания.Обычно эл.конденсатор,но это одна из причин.

Какой именно конденсатор?

[2vlad]

Какой именно конденсатор?

Вот прям щас Tofiq62 всё и скажет!

[ssmmiill]

В этом тв нет 28 вольт, на кадровую идёт 18в., и напряжение присутствует.

[Tofiq62]

Я думал ясно речь о каком конденсаторе идёт.вот коллега исправил меня там оказывается не 28 а 18 вольт на кадровую идёт.Филтр по питанию кадровой развертки после кд226 конденсатор 470 мкф надо менять.

[Sulphur]

Это в 3УСЦТ на кадровую развёртку идёт два напряжения...

[zoligal]

Про заворот: проверить цепи вольтодобавки С32, VD15, VT13,VT14.
Далее - мелкие электролиты в кадровой.

Заменил все электролитические конденсаторы в кадровой, все 12 шт. Изображение стало плавнее, особенно после замены С27 10мФ 400v,который идёт на выход в цепи 220v на кинескоп. Телевизор выключается и включается мягче, без хрипов. Заворотов больше пока не видел. Но подергивания иногда присутствуют. При регулировке картинки подстроечными резисторами заметил, что экран дергается при прикосновении и регулировке R11. Отпускаешь его и подергивания исчезают, но при просмотре иногда появляются, но уже реже.

[old_hippie]

экран дергается при прикосновении и регулировке R11.

Веретёнки в него капните...

[Tofiq62]

Дёргание может быть не только из за кадровой развертки,но и за модуля синхронизации.

[zoligal]

Дёргание может быть не только из за кадровой развертки,но и за модуля синхронизации.

Я поменял абсолютно все электролитические конденсаторы в телевизоре, кроме самых больших в блоке питания и в блоке управления пока не менял ни одного.
Подергивания остались. Буду заказывать резистор на 2,2кОм. В магазинах не нашел.
При регулировке R11 в кадровой, происходят эти подергивания. Может дело в нем, попробую заменить.
Если не пройдут, то скорее всего ОТЛ, а как это исправить я не знаю.

[ssmmiill]

Причины подёргивания, как точно указал:

Дёргание может быть не только из за кадровой развертки,но и за модуля синхронизации.

Как подаётся видеосигнал? через видеовход или через антенный вход.
Источник видеосигнала?
Подёргивания могут быть только на каком-то определённом сюжете(картинке). Это всё нужно наблюдать, уточнить.

[zoligal]

Причины подёргивания, как точно указал:

Дёргание может быть не только из за кадровой развертки,но и за модуля синхронизации.

Как подаётся видеосигнал? через видеовход или через антенный вход.
Источник видеосигнала?
Подёргивания могут быть только на каком-то определённом сюжете(картинке). Это всё нужно наблюдать, уточнить.

Подергивания при разных сигналах, и антенном, и композитном.
Понаблюдаю за картинкой.
Я кстати заменил на новые VD15 VT13 VT14 в кадровой.
