А это может быть связано с неисправностью ОТЛ или межэлектродные утечки в кинескопе. Заметно при изменении картинки на более яркую и получается прыгающие качания с изменением размера растра.
Я вроде слышал, что и подсохшие электролиты могут такой эффект давать
а какой он мощности R17?kuzmin писал(а): ↑08 фев 2024, 16:45Электролит заменить Вы не сможете, а электролитический конденсатор С29 заменить в первую очередь.
Резистор R17 в данной схеме используется как предохранитель, можно применить немного с другим номиналом, ежели на 3,3 ома не найдёте.
При исправном конденсаторе С29 проверить мощные транзисторы на КЗ.
Резистор выпаять, проверить омметром 3.3 ома, он в 99% будет исправен хоть и почернел. Найти КЗ в выходном каскаде кадровой развёртки.
Резистор выпаял. Он звонится как диод или провод. А сопротивление на нем 4 Ом. Поставил новый, такой же. VT 11 и VT 12 выпаял, но не проверял. Наверное заменю на новые КТ805АМ. С29 поменял на такой же новый.Телевизор пока не включал. Весь телевизор проверил, нигде соплей не обнаружил, кроме разъема включения композитного входа.Пропаял.Обнаружил,что присоска не плотно сидит на кинескопе.
kuzmin писал(а): ↑10 фев 2024, 00:26Правильно, что резистор заменили, ибо старый будет вести себя некорректно.
На заводе "Электросигнал" транзисторы КТ805 перед установкой подбирали по близким параметрам, друг несколько лет этим занимался.
Около этих транзисторов проверьте детали: диоды и электролитические конденсаторы.

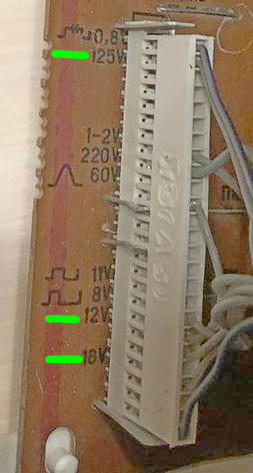

Вот, что я обнаружил на выходе из блока питания, на шлейфах модулей.kuzmin писал(а): ↑10 фев 2024, 18:39Это ожидаемо.
Не произведя ни одного замера режимов напряжения в контрольных точках, подсказать пока трудно.
Сначало надо проверить задающий генератор.
Проверить все электролитические конденсаторы.
Ежели все режимы будут в норме, параллельно электролитическим конденсаторам подпаивать другой с небольшим отклонением по ёмкости.
Начните с С3, далее по одному и смотреть на развёртку.
Пока хватит.
Все замеры производить осторожно, ибо кинескоп- это конденсатор на 30 КВ, после выключения телевизора долго держит заряд.
60 вольт синхроимпульса нет,с модуля развертки. Или я что-то путаю?
В одну сторону. Сравнил с новыми - одинаково.
Опять в защиту ушел. Щелкает, но не включается. Вчера замерил входящее и исходящее напряжения, нет 60, 11, 8 вольт на выходе из МР.
60 вольт это выходящие импульсы обратного хода строчной развертки, тестером их не замерить, появятся только когда строчная заработает, а щелкает потому, что блок питания уходит в защиту, вы фишку защиты снимите в блоке питания и если включится, то сразу выставите в нем напруги 125 вольт и 12.
И после ещё БП точно ремонтировать придётся. Я так не рисковал, снимал БП и на 125 В подключал лампочку накаливания 220вх60 ватт и проверял и настраивал БП.
Эта фишка защиты что стоит на блоке питания, это защита от неисправностей в строчной развертке, а не в блоке питания(и реализованна эта защита в блок МР-403, а в питании МП-403 стоит только ключ который сажает выход МП-403 на землю) и если её снять, то с блоком питания ни чего не случится.
Резистор 3,3 (покупал новый и измерял перед пайкой), кондер тоже новый на 25v 470мФ.ssmmiill писал(а): ↑11 фев 2024, 12:09
Для нас на данном этапе важно наличие трёх напряжений 18в (выв4), 12в (выв6) и 125(115)в. остальное мерять не нужно.
Неплохо бы разъёмы повыдёргивать и внимательно вставить обратно, плата переходная может плохо контачить в разъёме в БП.
Новый резистор R17 точно на 3,3 Ом? Измерить напряжение относительно корпуса с двух сторон R17, оно должно быть около 18в (как и на выв4 разъёма).
Понялssmmiill писал(а): ↑11 фев 2024, 15:46Для начала нужно отпаять синий провод в точке 9. Эта некая защита выключающая блок питания, но, поскольку в других тв 3усц её отродяся никогда небыло, смело отпаиваем.
2. меряем напряжение на резисторе 3,3 (оранжевый, оранжевый, золотистый) относительно корпуса с двух сторон.
На резисторе 3,3 (r17) вход 21v, выход 5,1 vssmmiill писал(а): ↑11 фев 2024, 15:46Для начала нужно отпаять синий провод в точке 9. Эта некая защита выключающая блок питания, но, поскольку в других тв 3усц её отродяся никогда небыло, смело отпаиваем.
2. меряем напряжение на резисторе 3,3 (оранжевый, оранжевый, золотистый) относительно корпуса с двух сторон.
Это говорит о том что это резистор не 3,3
R17 холодныйkuzmin писал(а): ↑11 фев 2024, 19:26Несколько раз предлагал сделать замеры напряжения, что то проясняется.
Отключать постепенно цепи, начинать с выходных транзисторов и следить за напряжением.
Тактильно проверять электролитические конденсаторы на нагрев.
Резистор R17 должен быть горячим при таком падении напряжения.
Напишите пожалуйста, какие транзисторы надо выпаять. На схеме они под какими номерами? Или это те самые КТ805?kuzmin писал(а): ↑11 фев 2024, 19:26Несколько раз предлагал сделать замеры напряжения, что то проясняется.
Отключать постепенно цепи, начинать с выходных транзисторов и следить за напряжением.
Тактильно проверять электролитические конденсаторы на нагрев.
Резистор R17 должен быть горячим при таком падении напряжения.
На вашем фото номинал резистора который вы измеряете 3,27 Килоома, тестер то у вас стоит на пределе 20Килоом, а должен стоять на пределе 200 ОМ выделил красным на фото. Полоски у резистора на 3.3 Ома должны быть такие оранжевая, оранжевая, золотая и четвертая не важна какая.
