Телефон с радиоприемником АМ-FM и часами

[Андрей Н]

Здравствуйте, коллеги.

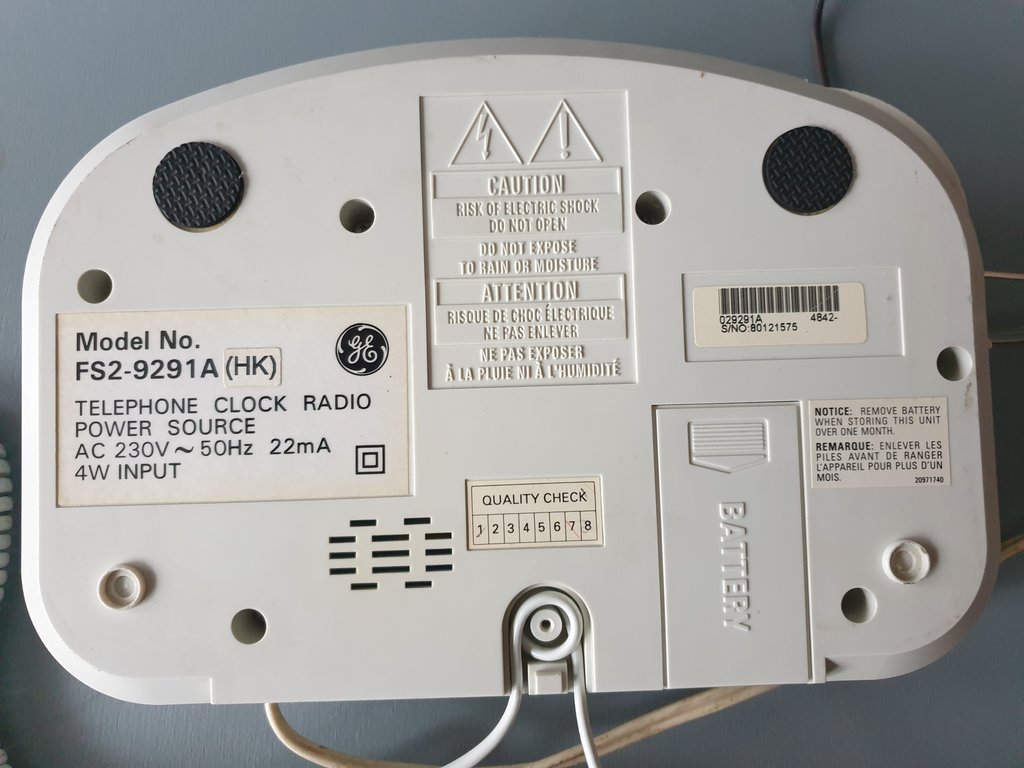

Приобрел на блошином рынке телефон с радиоприемником и часами фирмы General Electric модель FS2-9291A:


Питание от 220 Вольт. Батарейка для памяти часов.


Приемник на FM отлично работает.
Настройка снизу под правую руку:


К телефону-приемнику подходят следующие провода:
1. Провода 220 В - уходят вправо на фото.
2. Телефонная двухпроводная линия - уходит вниз на фото.
3. Витой провод для телефонной трубки.
Телефонная клавиатура находится в трубке:


Вопросы-загадки :
1. Где антенна приемника?
2. Что с телефонной линией происходит внутри аппарата?

[twoporylyj]

Антенна - просто кусок провода внутри корпуса.
Телефонная линия заходит в корпус, поступает на звонок, далее параллельно ему идёт в трубку, разговорный узел и номеронабиратель - в ней.
Телефон электрически никак не связан с часами и приёмником, работает и без 220.
Если в инструкции присутствует фраза «space-saving combo», значит, я в 1993 году одному владельцу подобного аппарата переводил именно такую.
Не помню, был ли в том аппарате микропереключатель, отключающий приёмник, когда трубка поднята.

[Андрей Н]

Антенна - просто кусок провода внутри корпуса.

Телефонная линия заходит в корпус, поступает на звонок, далее параллельно ему идёт в трубку,

1. Нет.
2. Нет.

Не помню, был ли в том аппарате микропереключатель, отключающий приёмник, когда трубка поднята

Микропереключатель, отключающий динамик, есть.

[2vlad]

Антенна - просто кусок провода внутри корпуса.

В одних часах от GE антенна была сделана так: кусок одножильного провода был плотно намотан вокруг сетевого (для 220В) провода внутри корпуса, длина намотки была равна примерно 20 или 30 мм, прием УКВ был отличный! Я тоже удивлялся: как это может быть без видимой антенны? А когда переводил часы с 60Гц на 50Гц всё это и увидел...

[Андрей Н]

Антенна - просто кусок провода внутри корпуса.

В одних часах от GE антенна была сделана так: кусок одножильного провода был плотно намотан вокруг сетевого (для 220В) провода внутри корпуса, длина намотки была равна примерно 20 или 30 мм, прием УКВ был отличный! Я тоже удивлялся: как это может быть без видимой антенны? А когда переводил часы с 60Гц на 50Гц всё это и увидел...

Здравствуйте, Владимир,
Я тоже ждал, что-то типа этого, но в этом приемнике сделано не так.

[Андрей Н]

Как я понимаю на АМ-СВ используется магнитная антенна:

[2vlad]

Андрей Н, ну у меня-то были совсем уж простецкие часы с приёмником... Да ещё и довольно старые... По просьбе приятеля перевёл их на наши 50Гц, чтобы время правильно и так точно, как могут показывали. У Вас же - гораздо более сложное устройство...
Возможно, что там через дросселёчки в качестве антенны используются провода для подключения к тлф линии или что-нибудь похитрее...

[Андрей Н]

Возможно, что там через дросселёчки в качестве антенны используются провода для подключения к тлф линии

Нет.

[Техно]

2. Что с телефонной линией происходит внутри аппарата?

Да ничего не происходит .
Под крышечкой петелька из провода и прижата винтиком.

[twoporylyj]

То есть, и звонок тоже в трубе?

[Андрей Н]

Да ничего не происходит .
Под крышечкой петелька из провода и прижата винтиком.

Точно)


Телефон и радиоприемник совершенно не связаны:

[Андрей Н]

То есть, и звонок тоже в трубе?

Да, весь телефон оказался трубке. А я спикерфон все искал)

[twoporylyj]

В том аппарате, к которому я переводил инструкцию, спикерфона не помню.

[Андрей Н]

1. Где антенна приемника?

Вопрос остался. Речь идет про FM-антенну.
FM-принимает в деревне просто отлично.
Другие FM-приемники принимают еле-еле.

[aprel16]

У меня есть старые радиочасы PHILIPS AJ 3010/01. Подходит только сетевой провод. И хотя никакой ФМ антенны нет, прием на ФМ отличный. И я тоже не могу понять, как же устроена антенна на ФМ?

[Андрей Н]

И хотя никакой ФМ антенны нет, прием на ФМ отличный. И я тоже не могу понять, как же устроена антенна на ФМ

Здравствуйте, Александр,
Я то вскрыл это радио и вижу как устроена антенна на FM, но пока держу интригу - может кто знает/догадается.

[2vlad]

... но пока держу интригу...

И это правильно!

[Андрей Н]

... но пока держу интригу...

И это правильно!

Добрый вечер, Владимир,
Вы всех ближе к правильному ответу.
Вот фото открытого приемника сверху:

Искомого все равно не видно)
Под динамиком ничего интересного нет, только провода к батарейке.

[Техно]

Логично предположить, антенна выполнена печатным способом на плате. Ее размеры позволяют.

[Андрей Н]

Логично предположить, антенна выполнена печатным способом на плате. Ее размеры позволяют.

Предполагаю, что при таком размере антенны приемник ничего не примет на слабых сигналах. А принимает очень хорошо.

[gsmart]

Помнится в УКВ приёмниках-радиоточках (которые выдавали абонентам после отключения радиоузлов проводного вещания) в качестве антенны использовался треттий провод в сетевом шнуре, который со стороны вилки "висел" в воздухе, то есть сетевой провод использовался 3х жильный, две жилы подключались к сетевой вилки и блоку питания, 3-я жила была подключена только к плате приёмника в качестве УКВ антенны.

[Техно]

Предполагаю, что при таком размере антенны приемник ничего не примет на слабых сигналах. А принимает очень хорошо.

Если не используется сетевой провод, то все внутренние антенны будут примерно одинаковы.

[ДедФеном]

Предполагаю, что при таком размере антенны приемник ничего не примет на слабых сигналах. А принимает очень хорошо.

Металлизация на корпусе под платой ?Провода сети 220в ?

[Андрей Н]

3-я жила была подключена толькко со стороны приёмника в качестве антенны.

Идея хорошая, но в данном приемнике, сетевой провод двухжильный.

Если не используется сетевой провод, то все внутренние антенны будут примерно одинаковы

Совершенно верно и я не говорил, что не используется сетевой провод.

Металлизация на корпусе под платой ?

Нет.

Провода сети 220в ?

В общем-то да.

[ДедФеном]

"Сетевая антенна" - использование сети как антенны через разделительный конденсатор , это решение ещё из бородатых 40х-50х годов , если не из 30х...

[2vlad]

Андрей Н, через малый/е, но высоковольтный/е емкость/и провод/а сетевые подключен/ы в качестве антенны?

[Техно]

Совершенно верно и я не говорил, что не используется сетевой провод.

А, так надо угадать конкретную реализацию согласования со шнуром сети?

использование сети как антенны через разделительный конденсатор

Ну здесь используется не сеть, а только шнур.

[ДедФеном]

А радио от чего питается по вашему ?

[2vlad]

ДедФеном, проверял это решение! И тогда плохо работало (60-е и 70-е), а сейчас и подавно...

[ДедФеном]

Да , сейчас на АМ в основном рычания от импульсников будут ловится на такой суррогат , на УКВ ЧМ думаю вполне нормально будет.

[Техно]

А радио от чего питается по вашему ?

Это мне? Причем тут питание радио, если речь про антенну для него.

на УКВ ЧМ вполне нормально и сейчас будет.

На УКВ сеть в качестве антенны не работает. Работает только шнур.

[Андрей Н]

"Сетевая антенна" - использование сети как антенны через разделительный конденсатор , это решение ещё из бородатых 40х-50х годов...

Андрей Н, через малый/е, но высоковольтный/е емкость/и провод/а сетевые подключен/ы в качестве антенны?

Совершенно верно.

Конденсатор 33 пф. За синим кружочком. Но подключен к вторичной обмотке сетевого трансформатора. Красной стрелочкой отмечены 4-ре провода от сетевого трансформатора:

[ДедФеном]

На УКВ сеть в качестве антенны не работает. Работает только шнур.

-Радистанцияна БТРе.
-Радиостанция на лампах или на транзисторах ?
-Я же сказал радистанцияна БТРе !!!

[Андрей Н]

Что осталось непонятным на печатной плате:
1. Спиральные проводники (4 шт.) идущие на выпрямительные диоды.
2. В синим кружочке "печатный" конденсатор из 4-х зубцов (параллельно 33 пф.)

[Shuare]

... на УКВ ЧМ думаю вполне нормально будет.

не, плохо будет. Рычит, типа модуляции 50 гц идет. Пробовал в полуподвале улучшить прием - простой провод гораздо лучше

[ДедФеном]

Андрей Н, ну если конденсатор 33пф подключен ко вторичке эти печатные индуктивности отделяют диоды по ВЧ частоте что-бы не садило ВЧ сигнал конденсаторами фильтра выпрямителя.

[Андрей Н]

Андрей Н, ну если конденсатор 33пф подключен ко вторичке эти печатные индуктивности отделяют диоды по ВЧ частоте что-бы не садило ВЧ сигнал конденсаторами фильтра выпрямителя.

Да, наверняка. Спасибо.

Сначала принял спирали за антенны)

[PROF61]

И что толку от вторички, если сетевой провод подключается к первичке? Никто не опечатался?

[Shuare]

И что толку от вторички, если сетевой провод подключается к первичке? Никто не опечатался?

Межобмоточную емкость никто не отменял

[BAZ]

Радиоприемник на SONY CXA-1538 !?

[Андрей Н]

Радиоприемник на SONY CXA-1538 !?

На TFK U2510B.

[BAZ]

Андрей Н, Оч интересно... Первый раз такой чип вижу...

[Shuare]

Андрей Н, Оч интересно... Первый раз такой чип вижу...

Микросхема U2510B имеет практически полные аналоги микросхем СХА1019М и СХА1191М фирмы SONY. Различие заключается в отсутствии у последних цепочки R1, С1 (вывод 1 соединен с общим проводом) и отсутствием регулятора тембра ВЧ (вывод 18 остается свободным).

Ну а на СХА1019М китайцы все подряд лепят
