Ищем людей у которых есть Leadsinger и готовые сфоткать его нутро.

[Blackbird]

В общем заинтересовался и выяснил что фоток внутренностей оного нигде нет вообще . а интересно что у ей внтуре

[Александр Хрисанов]

Неонка?

[Blackbird]

ну вот не неонка отнюдь

[novosibiretc]

... сфоткать его нутро.
...что у ей...

В итоге что, это "оно" что ле? Ведущее спевало... По-русски когда научимся выражаться?

[Blackbird]

В итоге что, это "оно" что ле? Ведущее спевало... По-русски когда научимся выражаться?

Какнибудь в следующей жизни .. Хотелось бы по теме

[Рекорд]

Напомните после НГ, попробую вскрыть инструмент и запечатлеть потрошки.

[Blackbird]

Хорошо

[Рекорд]

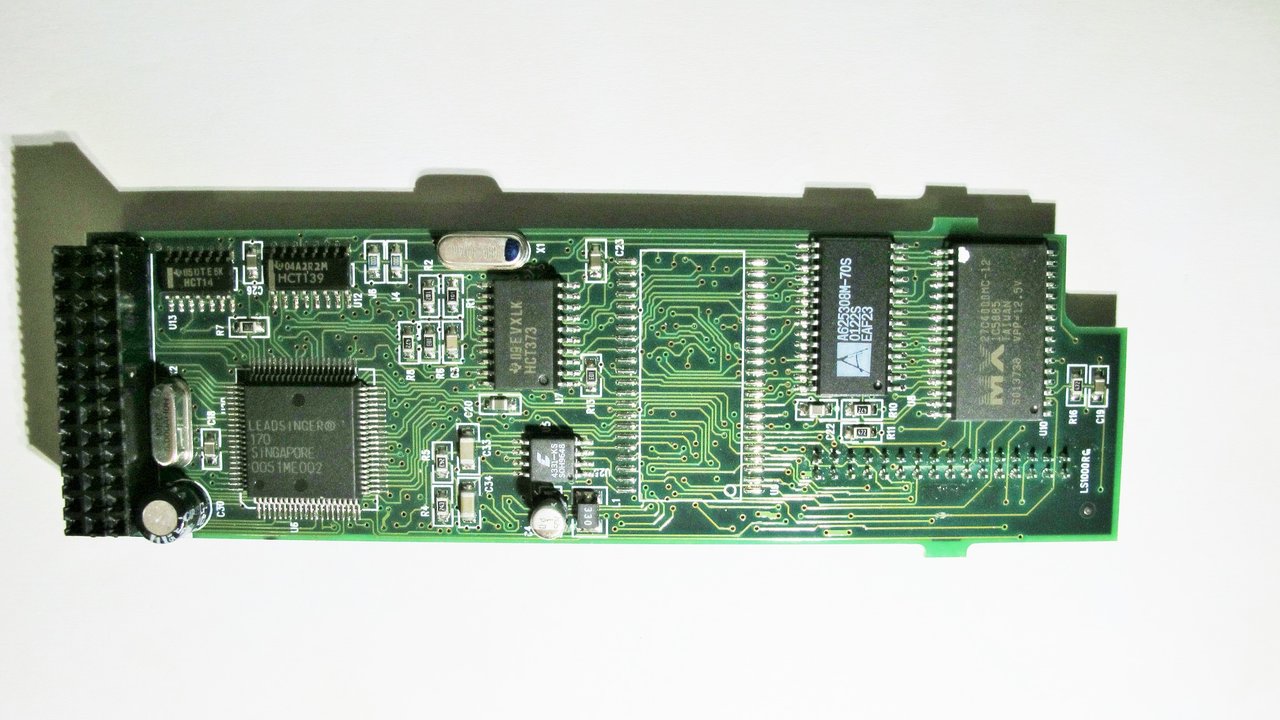

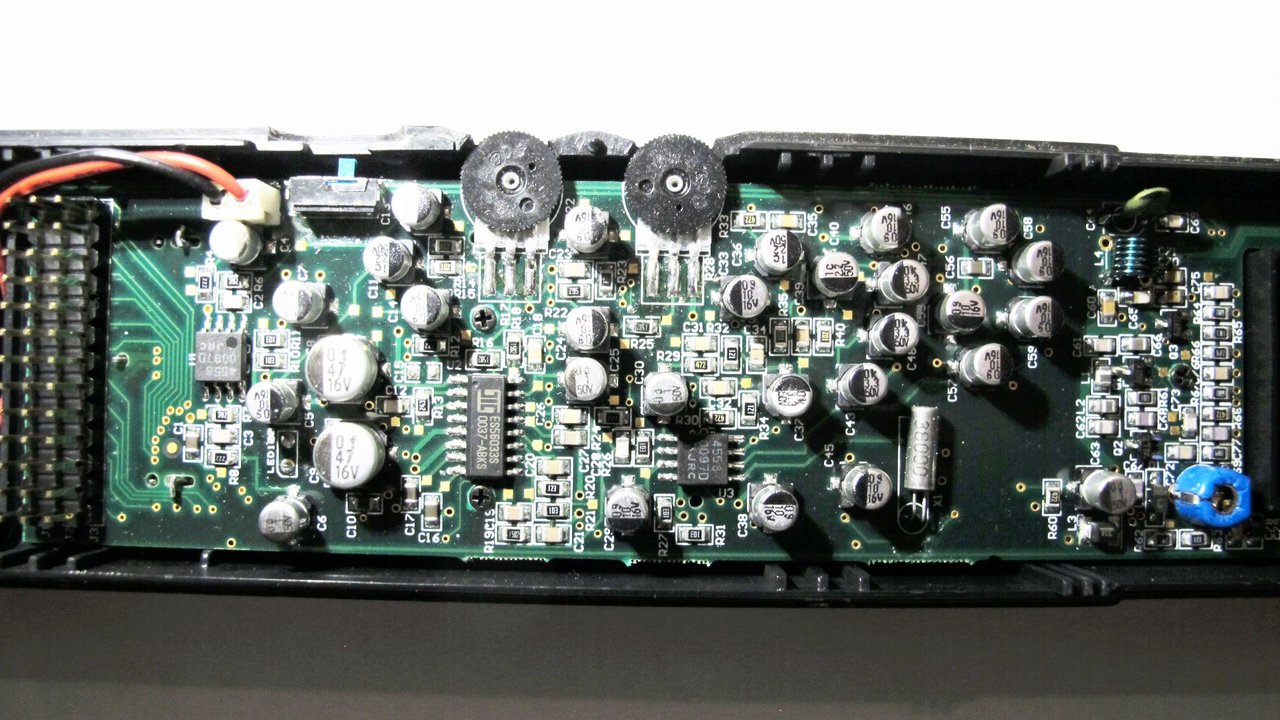

Инструмент разбирается проще, чем я думал.

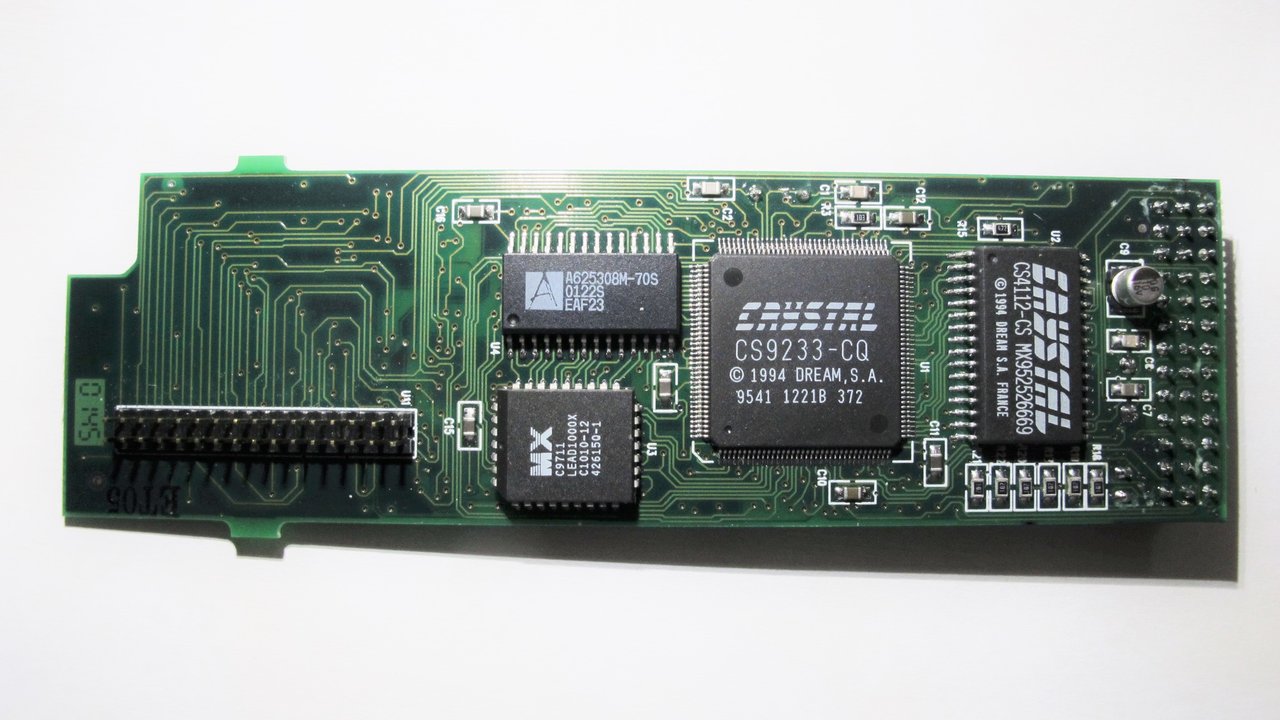

Сердцем устройства является DSP CS9233.

[Blackbird]

Спасибо вам большое мои "худшие предположения" оправдались Это очень хорошо а нутро картриджа также сфоткать можно или он неразборный ?

[Рекорд]

нутро картриджа также сфоткать можно или он неразборный ?

Вот картидж, там OTP на 512K и фирменная микра

[Blackbird]

Интересно я думал тупо ПЗУ торчит ан нет ..Еще раз спасибо интересное устройство ...

[TED BEAR]

Интересно, свои миди файлы реально записать на картридж. Этот микрофон, по сути, обыкновенный секвенсор.

[TED BEAR]

У меня таких три штуки. Всё никак руки не доходят схему изучить.

[Blackbird]

Интересно, свои миди файлы реально записать на картридж. Этот микрофон, по сути, обыкновенный секвенсор.

Все немношка сложнее этот самый crystal CS9233 чип заточеный под wavetable синтез - ну то есть тупо сэмплер у него даже midi порт есть - и оно в wavetable дочках на звуковухах использовалось . Но там у ей внутре свой микроконтроллер также есть который через миди порт может и не играть если не настроен и вообще микроконтроллерить сам по себе . И да на этот чип в сети только 1 страничка с общим описанием где даже выводы не указаны - все остальное закрытая инфа . Я уже тоже ледсингерами обзавелся - играет да как обычная самоиграйка 1990х

[oldmao]

Обычный MIDI оно кажись некорректно понимает. Надо что-то в заголовке файла менять. Это я где-то читал, не в журнале ли "Хакер"? Всё-таки больше 20 лет прошло, уже точно не помню.

[Blackbird]

Обычный MIDI оно кажись некорректно понимает. Надо что-то в заголовке файла менять. Это я где-то читал, не в журнале ли "Хакер"? Всё-таки больше 20 лет прошло, уже точно не помню.

Ух ты так есть оказывается попытки его хакнуть - вот не знал забугорных точно не находил а наши значит пытались .. Если заголовок менять тупо то это не проблема - интересно почитать бы статью

[TED BEAR]

Всех с наступающим Новым годом! У меня где-то была коллекция подписки на журнал "Хакер" в электронном виде. Надо поискать статью. А кто нибудь знает рапиновку порта возле антенны? Что это и для чего он?!

[Blackbird]

кто нибудь знает рапиновку порта возле антенны? Что это и для чего он?!

Насколько я видел к нему шнурок линейного выхода стерео цепляеться. Проще наверное прозвонить

[HyC]

Интересно я думал тупо ПЗУ торчит ан нет ..Еще раз спасибо интересное устройство ...

Там стоит 8-битное ПЗУ, а шоп музицыровать надо "шырше". А 16-битные чипы и дороже и реже. Поэтому эта вторая микросхема быстрее всего какая-то выгребатор-защелка которая выгребает два раза по 8 бит либо по принципу четный/нечетный адрес, либо верхняя/нижняя половинка.

С точки зрения экономии на цене картриджа ее лучше бы в сам девайс запхать, но тогда пираты залютовать могли штампуя картриджи. А тут типа анально огороженая микросхема с фирменным "хауноу" внутри =)

[Blackbird]

Там стоит 8-битное ПЗУ, а шоп музицыровать надо "шырше".

Каким образом ширость ПЗУ завязана с широстью выходных данных - можно и два байта класть и больше . В картридже кстати походу только мидии лежат а не семплы . А сам чип юзался в звуковухах кстати в плате миди дочек семплерных

[HyC]

Каким образом ширость ПЗУ завязана с широстью выходных данных - можно и два байта класть и больше . В картридже кстати походу только мидии лежат а не семплы . А сам чип юзался в звуковухах кстати в плате миди дочек семплерных

Я когда разглядывал схемотехнику волновых синтезаторов - везде 16битные чипы стояли. Хотя в данном случае можно было бы поставить два но меньшей ескости. В любом случае эта микроба какой-то мапер-защелка. Или адресная или по линии данных. Больше ей там вроде быть незачем.

[Blackbird]

Нус поищи pdfник на неё - гуглом влет . Там один листок тащемта официальный все остальное скрыто но описано там достаточно CS9233 Integrated Wavetable Music Synthesizer и цапы до 18 бит поддерживает и внутре у него кроме контроллера еще широкая аппаратная часть . И все это засунуто в одну микруху - снаружи только пзу волноформ цепляют кстати кастомное . А синтезаторы тут не указ тем более где ты видел такие навороченные синтезаторы которые прям в рассыпушных чипах помещались - ну окромя наших ?
вот как оно в звуковушных мидимамках играет

[Serjio]

И да на этот чип в сети только 1 страничка с общим описанием где даже выводы не указаны - все остальное закрытая инфа .

Это от дилетантов закрытая информация...
А так есть полный (32 страницы) даташит на эту микросхему. И есть ещё кучка информации по её конкретному применению.

[Blackbird]

А так есть полный (32 страницы) даташит на эту микросхему. И есть ещё кучка информации по её конкретному применению.

Дак поделитесь - я сколько не гуглил только одну страницу находил а вот все остальное только у производятла типа . Поэтому оченна интересно

[Рекорд]

Дак поделитесь - я сколько не гуглил только одну страницу находил а вот все остальное только у производятла типа

Очень странно...все валяется под ногами: https://dosdays.co.uk/media/dream/CS9233.pdf

[Blackbird]

Шо я не так делаю ? https://www.google.com/search?q=cs9233+ ... s-wiz-serp
Там все пдфки были из одной страницы . Спасибо интересно но в 32ух страницах увы не все - о микрокоронтроллерном ядре ничего не сказано вообще . То есть свое оно или например на основе какой то известной архитектуры - то есть для программиста информации нет .

[Serjio]

о микрокоронтроллерном ядре ничего не сказано вообще .

А вам это зачем...надо знать???
Ядро своё и этого достаточно ибо изменить его нельзя.

то есть для программиста информации нет

А вы видите контакты для программирования ядра?
Вся обвязка вешается снаружи и она стандартная.
Для более подробной информации ищите документы: CRD9233-1, CRD9233-2, CRD9233-3. Там ещё примерно под сотню страниц документации.

[Blackbird]

А вам это зачем...надо знать???
Ядро своё и этого достаточно ибо изменить его нельзя.

ну здрасте причем тут ядро менять - тут его программировать надо .. Обвязка снаружи но код то чем делать каким компилятором если его кастомно использовать

[Blackbird]

Для более подробной информации ищите документы: CRD9233-1, CRD9233-2, CRD9233-3. Там ещё примерно под сотню страниц документации.

Где искать и как искать чтоб найти - нашел две картинки первых страниц указанных документов например но это референсы плат миди дочек . А самих документов не нашел .. Не гуглиться не яндексится более ничего вопрос как ?

[Blackbird]

вот попадаем только сюда
http://yjfy.com/Museum/sound/Crystal_cl ... etable.htm
и все приехали

[Serjio]

тут его программировать надо

Программировать что вы собрались???
Ещё раз для тех кто не понимает сразу: ничего программировать у вас не получится. Програмное обеспечение тоже своё фирменное от Crystal. И оно работает только так как задумано изначально.

но это референсы плат миди дочек

Дык эта микросхема для них и разрабатывалась. Для использования на звуковых картах под ISA.
Микросхема снята с производства больше 20 лет назад и не доступна для покупки. Поэтому вся документация можно сказать уничтожена, но в архиве она разумеется есть. Доступа в архив вам ни кто не даст...

[ssmmiill]

снята с производства больше 20 лет назад и не доступна для покупки

Продаётся без проблем https://www.utsource.net/ru/sch/CS9233.html

[Blackbird]

Программировать что вы собрались???
Ещё раз для тех кто не понимает сразу: ничего программировать у вас не получится. Програмное обеспечение тоже своё фирменное от Crystal. И оно работает только так как задумано изначально.

А кто это вам сказал - ядро проектировать свое отдельная задача - на 1994 год были как минимум интел 8051 и мотороловское могли засадить их такие но нам не сказали .

Дык эта микросхема для них и разрабатывалась. Для использования на звуковых картах под ISA.

Я в курсе для чего её придумали . Мне бы еще тот номер хакера найти где с ней разбирались ..

Микросхема снята с производства больше 20 лет назад и не доступна для покупки.

Да дофига где продают честно говоря - найти можно но проще лидсингер прикупить в котором она живет

[Serjio]

Да дофига где продают...

Тяжело с вами с дилетантами...то что там есть у китайцев это ни о чём не говорит. Официально эти микросхемы не продаются.

Я в курсе для чего её придумали .

Очень сильно сомневаюсь...пока то что вы пишете похоже на детский лепет...

[Blackbird]

Ух до ваших наизвышайших высот я наверное и не поднимусь никогда не стоит и пытаться ))))))))))

[Blackbird]

Обычный MIDI оно кажись некорректно понимает. Надо что-то в заголовке файла менять. Это я где-то читал, не в журнале ли "Хакер"? Всё-таки больше 20 лет прошло, уже точно не помню.

Качнул хакер поглядел шапки до 2003 г включительно - нигде не обнаружил

[oldmao]

Может и не в Хакере, а в интернете. Хотя тогда он ещё медленный dial-up был. Конференции FIDO шлюзовались, можно было целиком скачать всю конфу. Я тогда так и делал, потом читал offline. Как раз было несколько конф хакерской направленности, может и в них читал. Реверс-инженирингом чего только там не занимались...
