Большой дополнительный (добавочный) звонок "Красная заря"

[AV66]

Впервые упоминание о нем встретил в каталоге Эриксона за 1902 год



далее гугл переводчик

Колокола.
Я поставляю два разных вида колоколов, а именно поляризованных колоколов и батарейные звоночки.
Поляризованные звонки подключаются непосредственно к магнитотелефонным приборам последовательно или параллельно на линии. Если
раструб инструмента имеет сопротивление до 300 Ом, колокола рис 425, 430, 431, 436 или 437 должны использоваться как расширение колокола, и в данном случае это включился последовательно с колоколом телефонного прибора.
Эту связь показывает схема №10 (стр. 125).
Если, с другой стороны, колокол прибора имеет сопротивление от 1000 до 2000 Ом, рис 426, 427, 432, 433, 438 или 439 следует
быть использованы, и все они помещены в шунт с колоколом телефонный прибор.
Этот подключение показано схемой №11 (стр. 125).

[AV66]

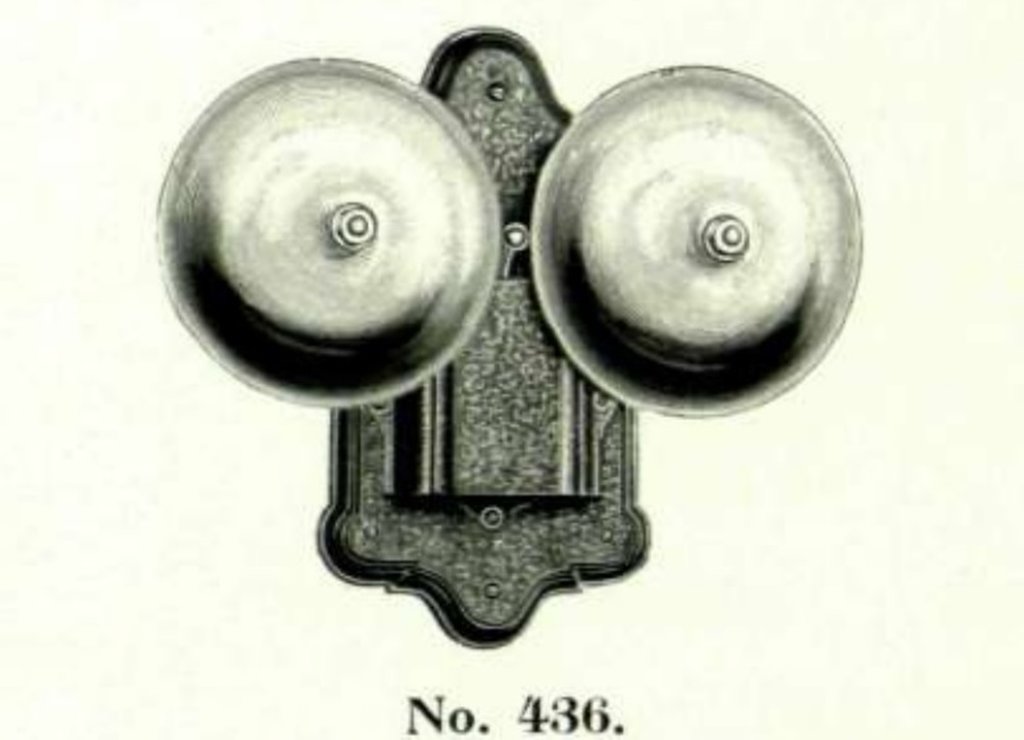

436
Каркас изготовлен из чугун
и колокол имеет 11 см.чашки и сопротивление 300 Ом.
Он снабжен крышкой для защиты и подходит для работа на открытом воздухе. Вес 5,0 кг.

437
похоже на № 436, но без
крышка. Вес 3,6 кг

438
Аналогичен № 436, но намотан
до 1000 Ом. Вес 5,2 кг

439
похоже на № 436, но намотано
до 2000 Ом. Вес 5,3 кг

[AV66]

Теперь что выпускает Красная Заря в конце 1920х годов.

Корпус латунный. Снаружи покраска слезла.



сохранился фрагмент темно зеленого цвета под креплением электромагнитов

с обратной стороны черная краска

[AV66]

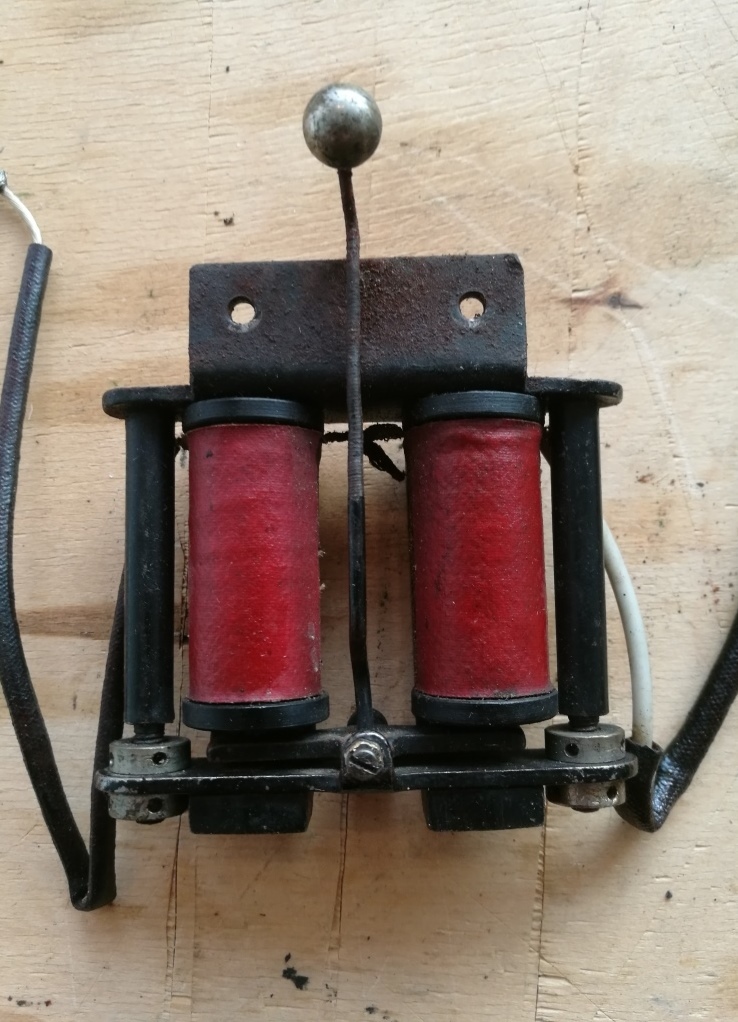

Электромагнитный звонок


крепим к корпусу
сверху два контакта подключения к внешней подводке

[AV66]

с обратной стороны провода от электромагнитов присоединяются к клеймам и все закрывается крышкой

[AV66]

Снаружи устанавливается декоративная крышка с шильдой КЗ, аналогичная другим вариантам исполнения внешних звонков и крепятся чашки звонка 150 мм

[AV66]

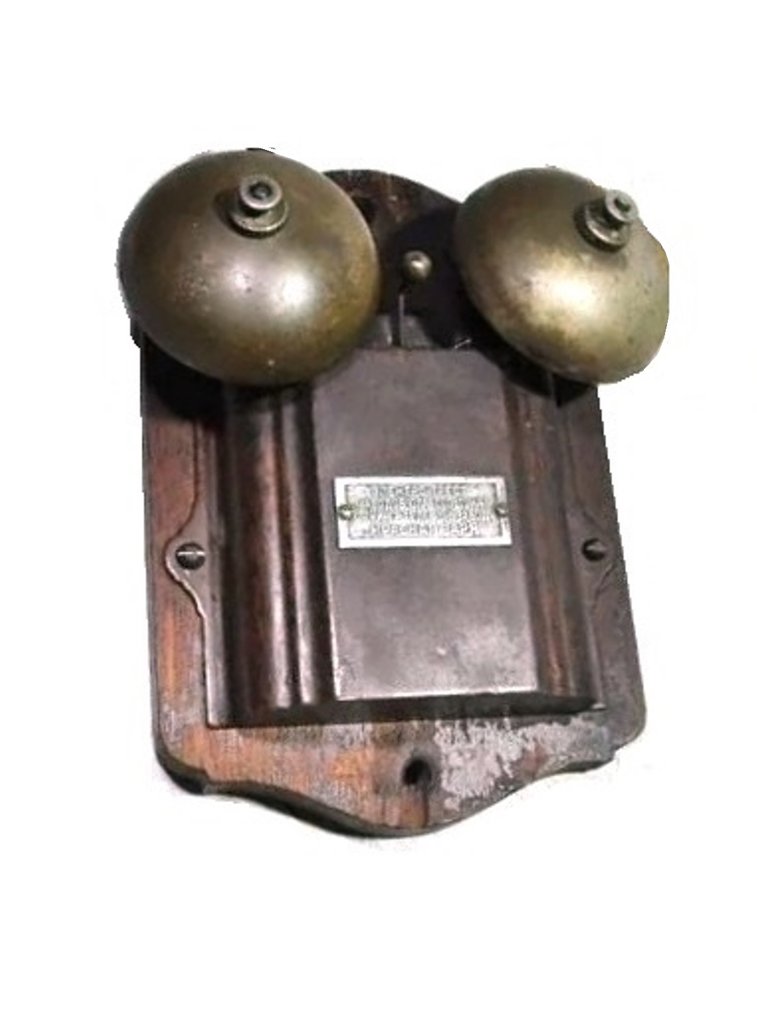

другой вариант внешнего звонка ( фото с Авито)
Деревянное основание, чашки вероятно 7 см как и у аналогичного Эриксона № 425



интересно что в данном случае сзади на дереве стоит номер и 1000 Ом.

на крышке большого звонка только номер.

[AV66]

Дошел до каталога шведского Эриксона 1930 года стало понятнее



Эта модель уже имеет чашки звонков 15 см и размеры звонка Красной Зари совпадают со шведским.
Слева звонок в обычном исполнении, справа он же перевернутый и с дополнительной крышкой для уличного исполнения
но материал основания так же указан чугун

[AV66]

Дошел теперь до интересующего меня вопроса-

как выглядел изначально советский вариант - цвет корпуса?
не нашел в сети фотографий такого звонка в оригинальном варианте, только один в продажах , с заполированными когда то хромированными чашками звонка. (цену обсуждать не стоит)
https://meshok.net/item/303142833_%D0%9 ... 1%82%D1%8C

так же ничего нет в госкаталоге музейных предметов. хотя в музее связи наверняка должен быть такой, вероятно еще не добавлен в каталог.

Прошу извинения у сообщества что вероятно излишне подробно коснулся этого незначительного вопроса.

[Александр Хрисанов]

https://goskatalog.ru/portal/#/collecti ... xists=null

[AV66]

https://goskatalog.ru/portal/#/collecti ... xists=null

Похоже что родной цвет был действительно зеленым.

[AV66]

Звонок Эриксона (Швеция, г. Стокгольм) с жестяным кожухом для открытого воздуха (наружное исполнение).
музей Попова.
Был ли такой вариант Красной Зари, каталогов не видел

[AV66]

Звонок занял свое место среди собратьев первой трети 20 века

[AV66]

оригинальный переключатель завода Л М Эриксон СПб, с помощью которого можно подключить дополнительный звонок (см рис 35 выше)
