Maister этим детекторным приемником начинает новую тему.

[maister]

Тема будет с продолжением... и фото других конструкций. Все приемники работают, но одни лучше, а другие просто работают. Антенна у меня "длинный провод" (веревка) 27 метров по типу наклонного луча 8-4 метра. И заземление в виде стального штыря вбитого под домом на 4 метра. Что удивительно, но помех от всякой электронной дряни с эфира нет.
Это один из первых, сделанных мною приемников. Навеян Французскими настенными конструкциями.
Буковые досочки использовал из Армении - от мандариновых ящиков.







Перед и зад - из разделочных досок.

Заготовка под катушку. Середина - эбонит, а лучи из бамбуковых палочек.

Детали кучкой.

А это заготовки для петлей из латунной румынской рояльной петли...


Приемник закончен и даже со шкалой. Висит на стене.

[Wladimir_TS]

Вот, понимаю, руки откуда надо растут !

[twoporylyj]

Класс... На телефон девятнадцатого века похож.

[Борисович]

Презанятная штуковина.
А что нибудь цельнометаллическое будет?

[maister]

Презанятная штуковина.
А что нибудь цельнометаллическое будет?

Будет, но в другой теме...

[A.T.]

Обалденно! Даже в мелочах вышел очень душевным приёмник. Детектор тоже что надо. Как понимаю, взят обычный диод уже, и собран в красивый корпус?

[владлен]

Красиво выглядит.

Как понимаю, взят обычный диод уже

диод Д2.

Все приемники работают

А что принимает?

[maister]

Спасибо за оценку труда, но это еще не всё....
На детекторные приемники принимаются практически все станции вещающие на СВ. На Кв еще не пробовал, но задумки есть... Уверенно работает р.станция Румынии и они частенько дают приятную музыку. Но..но... времена вещания с мощностью в сотни киловатт прошли и на гвоздь принимать станции уже не получается. Поэтому приходится изощряться с катушками чтобы получить хорошую добротность.
Детекторы применял различные. Лучше всего работают Д2..., но из 50-60 годов. У меня есть определенное кол-во их из армейской аппаратуры тех времен. А вот выпуска ближайших к нам годов - явно хуже.
Пробовал сварить кристаллы из серы и свинца. Все отлично получается, но их чувствительность мала и муторно искать активную точку.

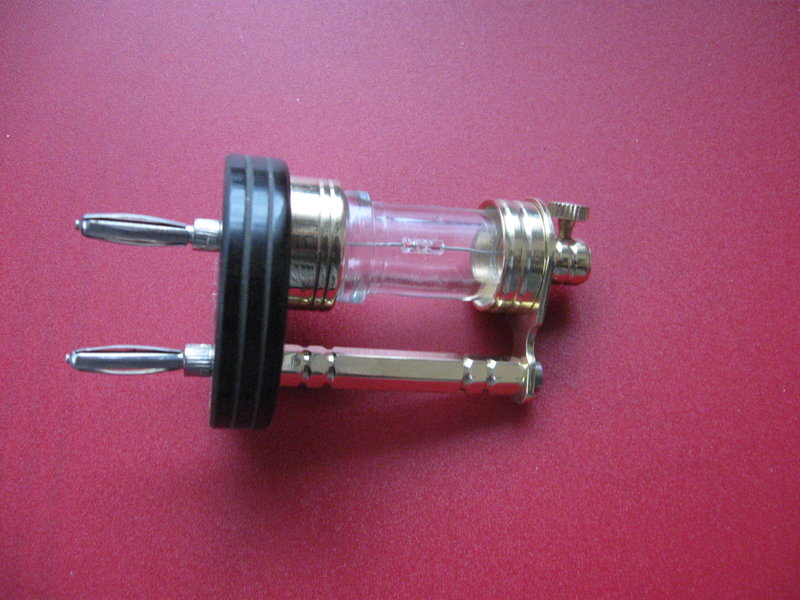

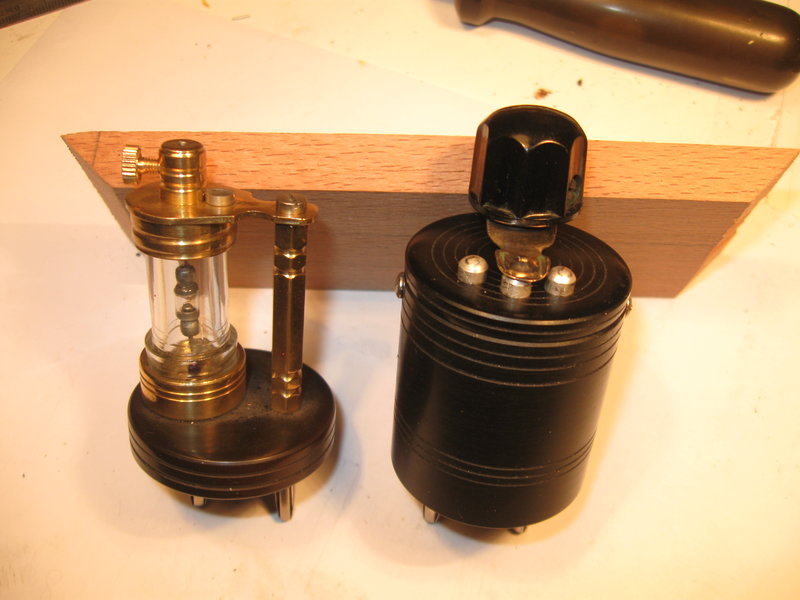

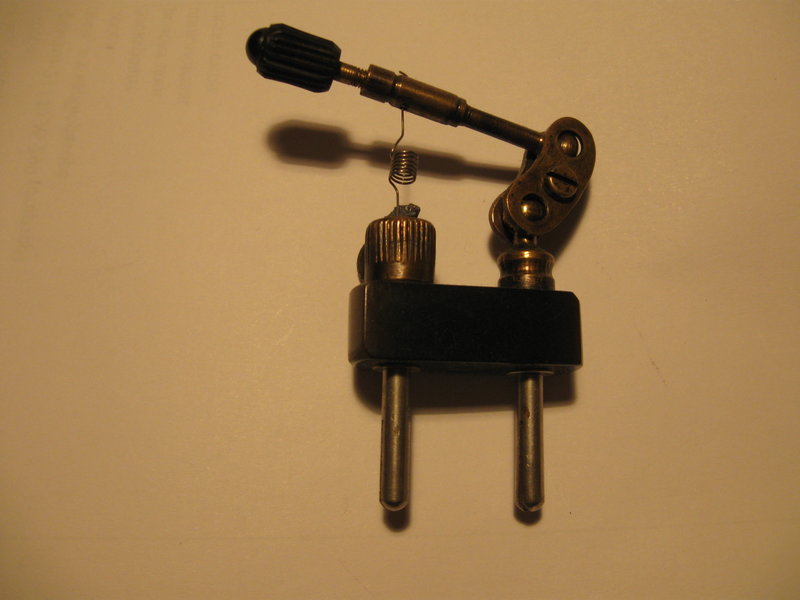

Вот мои варианты детекторов:
Этот на самодельном кристалле. Кристалл очень чувствителен к качеству свинца. Лучше (из доступного) использовать свинец от телефонных кабелей.

Это детектор на разных диодах


Этапы использования бутылочки...






Использованы хрустальные солонки:


Справа детектор от "комсомольца" Работает, но чувствительность низкая...


Ножки у детекторов - от кварцев в карболитовых корпусах - они не дефицит и у старых КВистов лежат ведрами (если дети не выкинули).

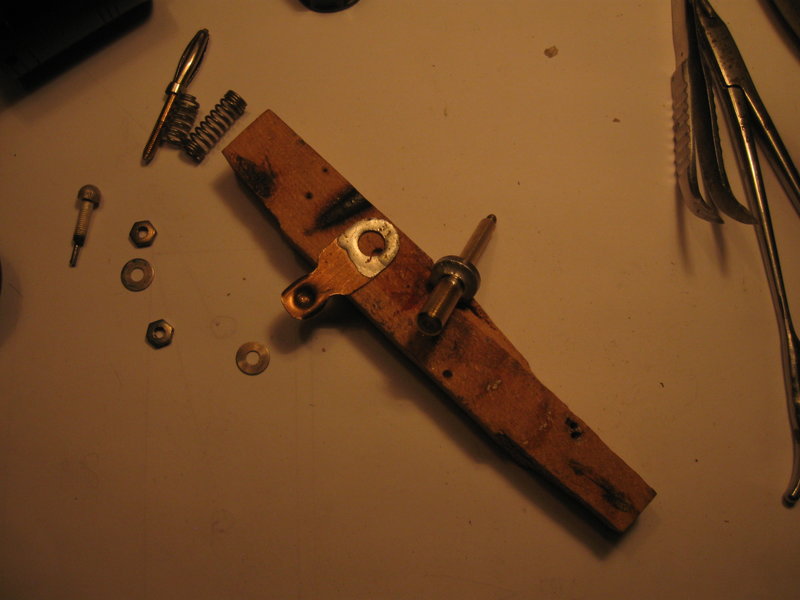

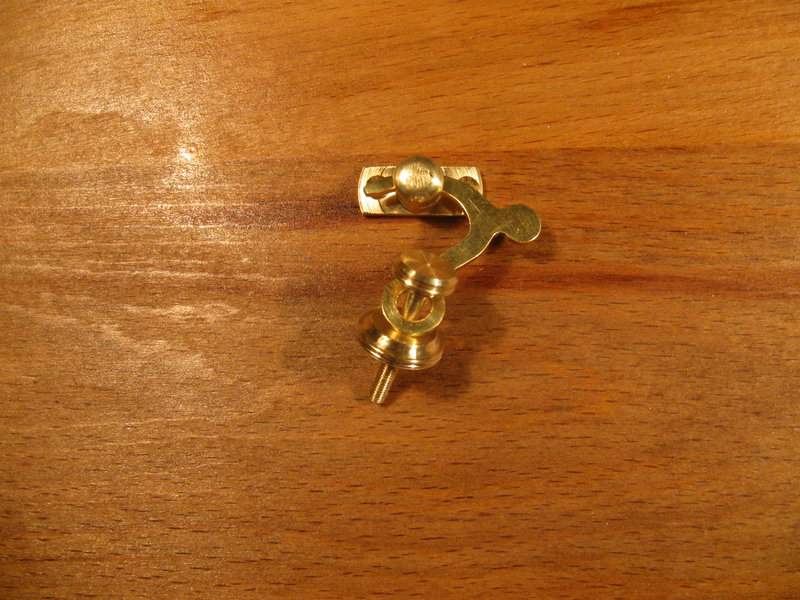

Добавил деталировку замочка:

[yuriy]

Как понимаю, взят обычный диод

типа Д 2, я на них тоже свои первые детекторные собирал.

[HyC]

Вот, понимаю, руки откуда надо растут !

Рук мало. Там еще целая мастерская весьма непростого инструмента. Например корпус собран казалось куда проще, а автор четверть там выбирал. И кромки фасонил. На фрезере. Токарных работ уйма за кадром осталась.

Так что не умаляя прямоты рук автора без станочного парка такое сделать невероятно тяжело. А я подозреваю что даже угловая струбцина то далеко не у каждого форумчанина есть.

[Wladimir_TS]

Я в кадру угловой не видел, но это ладно. А вот маленький токарный станочек - это да - очень был-бы полезен.

[slimy]

Д2 на Зимней дороге наиболее эффектен. А ведь сразу, без пол-литры, и не разберёшься.

[Vygandas]

Я в кадру угловой не видел, но это ладно. А вот маленький токарный станочек - это да - очень был-бы полезен.

Да. Станок УнивесалЪ. Но надо на нем уметь работать, иначе перевод материалов и инструмента

[maister]

Все верно сказанное выше. Без станочного парка "это не езда, а дерганье..." Сейчас - было бы желание - можно купить ВСЁ!!! Как материал, так и любой инструмент (качество - на выбор) Можно и дом с мастерской под себя построить или купить. Я в начале 70-х не мог купить даже комнату в частном доме - просто не продавали... а вагонку можно было купить по великому блату за 49 руб. куб.
Но давайте лучше о более приятном.
Еще один из приемников со сменной катушкой. Катушки намотаны толстым литцендратом, который можно добыть из дросселей старых мониторов и некоторых моделей телевизоров. Приемник обладает хорошей избирательностью за счет согласования контура КПЕ с антенной.







КПЕ использован от СИ235. Был в весьма плачевном состоянии . Пришлось конденсаторы разъединить из блока и, вот что получилось:



Накладки из латуни от румынской мебели с помойки...


Это детали защелки верхней крышки приемника.

[Борисович]

maister,
Очень круто.
А коробку в шип сделать?

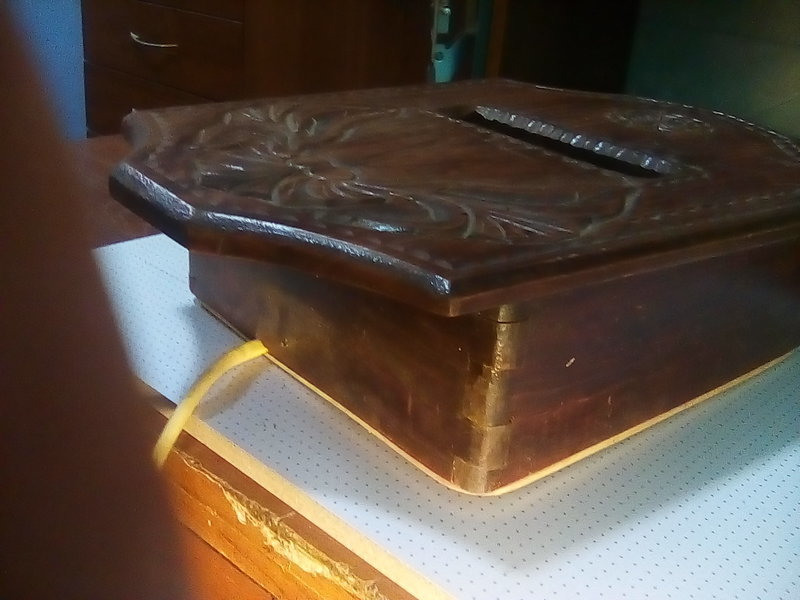

Типа так.
На картинке цифровые часы от неизвестного
радиолюбителя-краснодеревщика начала 80-й годов.
Сам в деревяшках не разбираюсь

[kuzmin]

Мое мнение, деревянный корпус радиоаппаратуры
лучше изготавливать без видимых соединений типа шип, монолит смотрится лучше.
Мебель другое дело, особенно, если не бросается в глаза.
Соединение под углом в 45 градусов хорошее решение, иногда закругляю, зависит от размера корпуса.

[Борисович]

kuzmin,
Так там мало того,что шип.Он ещё и косой.
На картинке плохо видно.
Это полагаю сильно крутое мастерство?
Или как?

[maister]

kuzmin,
Так там мало того,что шип.Он ещё и косой.
На картинке плохо видно.
Это полагаю сильно крутое мастерство?
Или как?

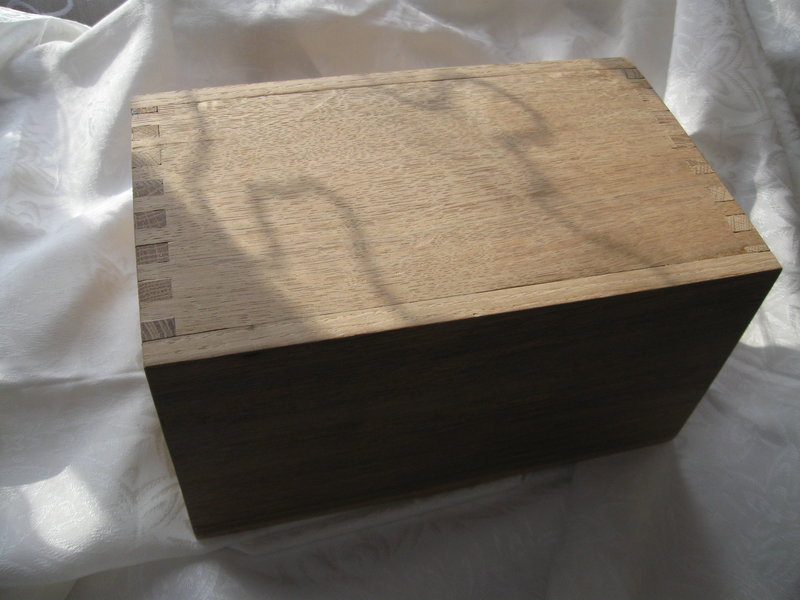

Корявенький шип...
Этот ящик сделал для одной , пока недооблизанной конструкции. Материал - дуб, которому, в доставшемся мне сундуке, более 120 лет. На фото оптические искажения а так ящик идеально ровный.

Прошли те времена,когда шип рубили стамеской. Я сначала сделал станок под нарезку шипов с помощью фрезера, а потом... вот так получилось.

[fdr1]

Изумительная работа. Настоящие шедевры. Вопрос по отделке: чем поверхность корпусов покрывали?

[maister]

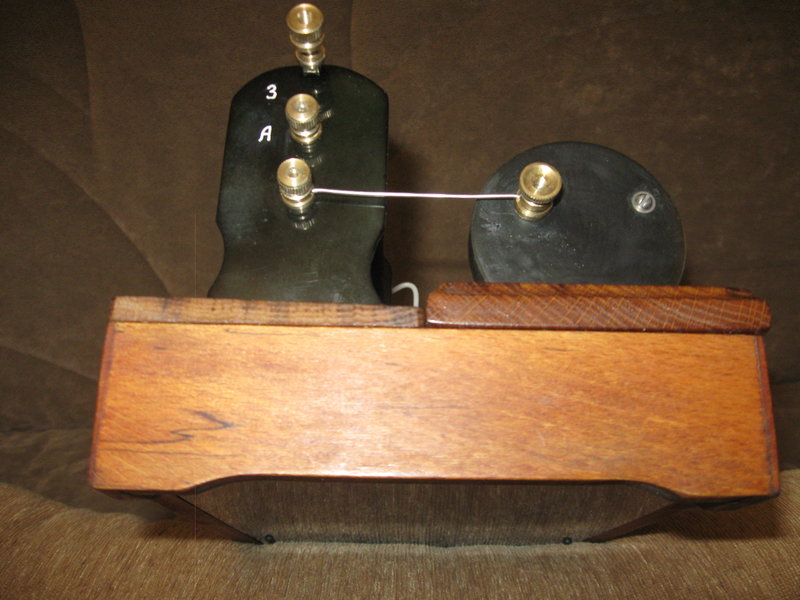

Захотелось попробовать в работе приемник с вариометром... И оказалось, что приемник имеет хорошую избирательность и чувствительность!

Распилил основание от измерительного прибора - карболит. Весь монтаж выполнен в подвале.



Это кучка деталей...

Передняя панель из листового эбонита.

Бегунок для переключателя

А это уже все в сборе!

[maister]

Изумительная работа. Настоящие шедевры. Вопрос по отделке: чем поверхность корпусов покрывали?

Тонировалось, если надо - водной морилкой. Затем разбавленным ацетоном лаком НЦ кистью - чтобы заполнить поры в дереве. Потом воском разведенном в скипидаре до консистенции гуталина из коробочек. как высохнет - растереть поверхность меховушкой. Вместо воска вполне можно использовать стеарин от свечей. Правда от китайских не пробовал - только от наших. В данном случае лак можно разбавлять и ацетоном,т.к. ацетон убивает блеск лакового покрытия и при покрытии только лаком использую растворителем №650 из авто магазинов. В хоз. магах растворители не предсказуемы и попадались даже разведенные водой.

[maister]

Если еще есть интерес к детекторному радио, то продолжу....
Год лежал на улице под дождем и снегом кружок из бамбука и, оказался очень хорошо проклеен. Слезла только картинка. Решил его использовать под основание. Бамбук совершенно не впитал влагу и выглядел монолитным!!!
Конструкция задумана со съемной катушкой.

Была намотана катушка

И обтянута пластиком от бутылки из ПЭТ. Получилось очень практично - провод хорошо защищен.





Как не странно, бамбук оказался хорошим диэлектриком и весь монтаж я сделал не используя изоляторов. Материал оказался твердый и обрабатывался сравнительно как гетинакс.


Эксплуатация показала очень хорошую работу приемника с контуром у которого индуктивная связь с антенной.
Решил сделать еще одну катушку с переключением емкостей последовательно с антенной катушкой.




Используемые детали....

[Борисович]

Если еще есть интерес к детекторному радио

Тут не столько интерес к детекторному радио.
Сколько занятна сама композиция конструкций.
И использованные занятные технологии.
Это получаются не утилитарные детекторные приёмники.
А настоящие АРТ - ОБЪЕКТЫ.
Тут больше ХУДОЖЕСТВЕННАЯ ЦЕННОСТЬ имеет место.
В смысле тут важно не только СДЕЛАТЬ,
но и сначала ПРИДУМАТЬ,ЧТО СДЕЛАТЬ.

В общем РЕСПЕКТ.

У меня допустим всё тяготеет к цельнометаллическим коробкам разной формы

[Tofiq62]

Я удивлён и зачарован проделанной работой.

[maister]

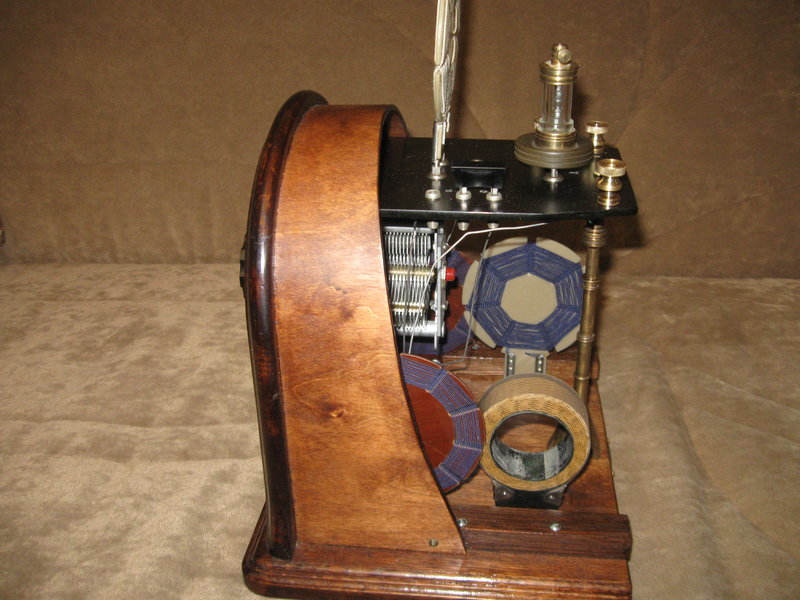

Приветствую коллеги!!!
Спасибо за интерес к моим работам!
Похоже по мере строительства аппаратов мозг становится все более и более изощренным.... Вот от азиатского бамбука потянуло на подольский зингер. Много лет лежали боковины от чехла зингеровской швейной машинки. Боковины там выполнены добротно и паз точно под фанеру в 4 мм. Схема приемника по своему интересна . Состоит из 2-х независимых катушек со стороны антенны и земли, а между ними включаются диапазонные катушки или просто перемычка.


А что Вам напоминает опора верхней платы?

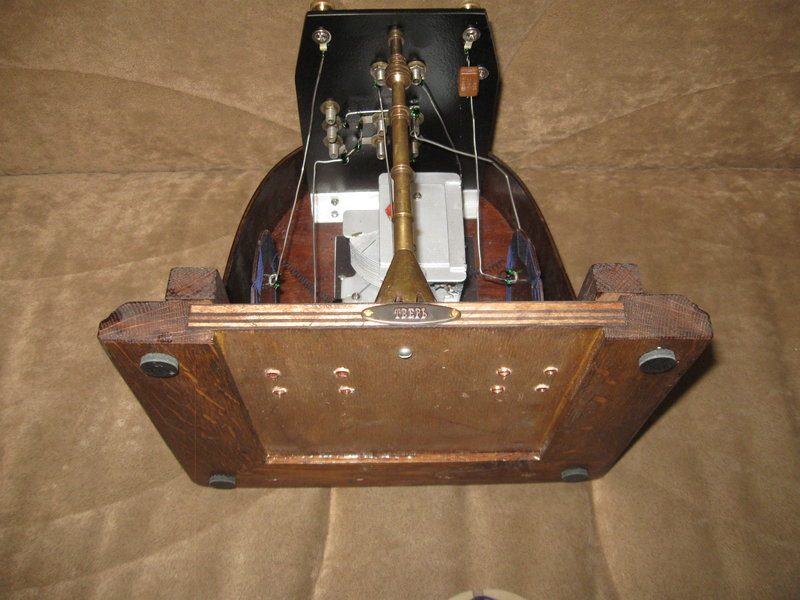

В основании сзади просто вставлены трубки для хранения диапазонных катушек.

[Борисович]

maister,
А фанеру в боковину Вы уже современную и сейчас вставили?

[maister]

maister,
А фанеру в боковину Вы уже современную и сейчас вставили?

Да фанера современная. Родная отвратительного качества. И неоднократно это замечал - разваливается прямо в руках. А вот фигурные досточки внизу по длиннику этих коробов весьма хороши - они из красного дерева. но только из до революционной жизни. Боковины делали наборные - по наруже из красного дерева. Внутри - что под руку попало и с двух сторон фанеровка краснодЕрёвым толстым шпоном. Тоже экономили материалы....
Верхняя плата из листового эбонита. Но с ним тоже беда... Отечественный выпускался нескольких сортов и листовой был с различной поверхностью. От блестящей до шагрени.Качество - тоже весьма различное. Бывает, что через некоторое время на свету становится рыжим. Самый лучший эбонит мне попадался из ГДР.

[Владимир116]

Может у Вас видео есть,посмотреть.послушать как эта красота работает.

[twoporylyj]

Удивлён, что эбонит сегодня вообще сколь-либо распространён, был уверен, что его заменили карболитом/бакелитом полностью и очень давно.

[rekord-61]

А что Вам напоминает опора верхней платы?

(с) - «Эх, мама, за что ужика обижаИтИ??»

[torneb]

КПЕ сами делали?

[A.T.]

А что Вам напоминает опора верхней платы?

(с) - «Эх, мама, за что ужика обижаИтИ??»

Вот как, не знал, что эти статуэтки Останскинской башни делались Московским Радиотехническим Заводом.

[maister]

Может у Вас видео есть,посмотреть.послушать как эта красота работает.

Кино не немое, не говорящее не делаю - жалко время на пустое занятие! И по этому поводу Никита Пряхин говорил " Как пожелаем, так и сделаем."

[maister]

Удивлён, что эбонит сегодня вообще сколь-либо распространён, был уверен, что его заменили карболитом/бакелитом полностью и очень давно.

Эбонит у нас выпускают и сегодня, но продается на вес и стоит дорого. А вот карболит листовой и в кругляке не выпускали ни когда. К бакелиту близок гетинакс и текстолит. Вот его выпускали даже в кругляке...

[maister]

А что Вам напоминает опора верхней платы?

(с) - «Эх, мама, за что ужика обижаИтИ??»

Башня попалась даже без фонаря... но качество её изготовления вызывает уважение!

[maister]

КПЕ сами делали?

КПЕ отработал технологию делать из сдвоенного от Балтики, Аккорда. Потом расскажу как их всякие делать. Сейчас делаю по типу книжки.

[maister]

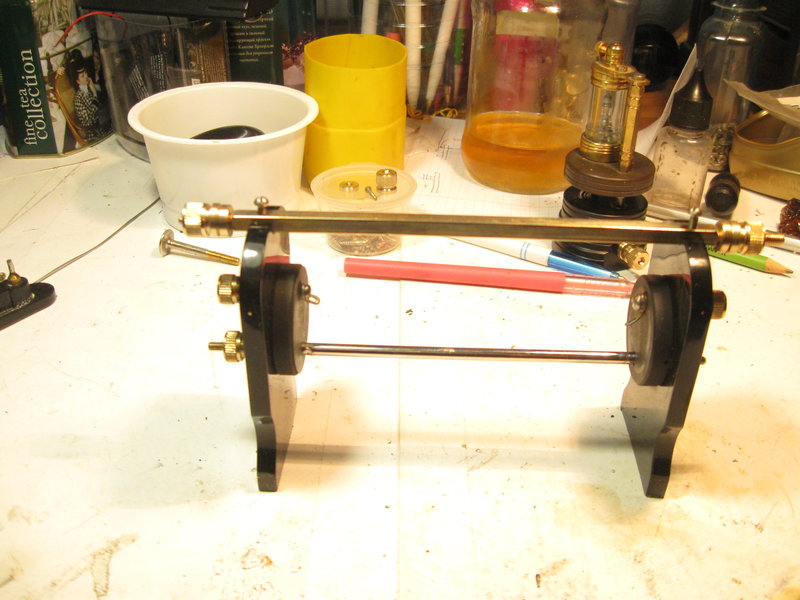

Еще один приемник с несколько не привычным КПЕ. Сначала был сделан на пробу КПЕ На отдельной дощечке. И он показал нормальную работу. Трубки использованы от "гусей" смесителей в ванну. Они выпускаются (и выкидываются) разных размеров и из латуни.Можно подобрать пару. Диэлектрик - твердый. Потом случайно образовалось основание от какого-то школьного физ. прибора. И он точно подошел под длину дощечки КПЕ! И начал зарождаться такой приемник:

Каркас для катушки.

Сама катушка. Для каркасов использую трубу от оконного карниза из 60-х годов. Помню у нас дома такие были. На вид весьма монументальные... Труба из коричневого карболита. при обработке знатно воняет фенолом, а сколько десятилетий прошло!. Провод выбрал с темным лаком специально. Решил проверить как работает приемник с катушкой такого типа, т.к. аналогичное делал только в реплике П-7 и его работа мне не понравилась... Скорее всего дело в том, что катушка и сам приемник П-7 собран на картоне и дереве без изоляции элементов монтажа от корпуса.

Колодка под детектор.




Про сами детекторные приемники пока вроде все.

[Борисович]

Круто.
КСО-11 - зачётный. Мощь.

maister,
Карболит был,эбонит был.
А из ВИНИПЛАСТА что нибудь будет?
Тоже как бы - пластмасса с довоенных времён известная.

[maister]

Круто.
КСО-11 - зачётный. Мощь.

maister,
Карболит был,эбонит был.
А из ВИНИПЛАСТА что нибудь будет?
Тоже как бы - пластмасса с довоенных времён известная.

Борисыч, ну где же сейчас искать винипласт? Раньше у нас в городе было много хим. предприятий. Вот там различный винипласт шел вагонами... А сейчас развалили практически всю промышленность... Винипласт разыскивается на старых дачах и в гаражах... Я делал из винипласта каркасы для корзиночных катушек. Хорошо из него точить каркасы для катушек. Делать красивые корпуса из него не получится т.к. его надо сваривать горячим воздухом с присадкой прутка...

[Борисович]

Раньше у нас в городе было много хим. предприятий.

Я там жил несколько лет.В курсе.

Делать красивые корпуса из него не получится

Это понятно.
Имел в виду панели.
Винипласт светлых цветов встречается.

[VASILI]

Технологией срезания под 45* не поделитесь.
У меня есть фреза, но ее размера не хватает для заготовки более 10мм.

[maister]

Технологией срезания под 45* не поделитесь.
У меня есть фреза, но ее размера не хватает для заготовки более 10мм.

Про фрезу не понял??? Что за фреза и где используется?
Я запиливаю на дисковой отрезной пиле типа "мартышки" Если что-то не точно получается, то срез довожу вручную на диске обклеенном шкуркой, который вращается на валу двигателя. Раньше использовал вообще самодельное стусло, потом пользовался вот таким:

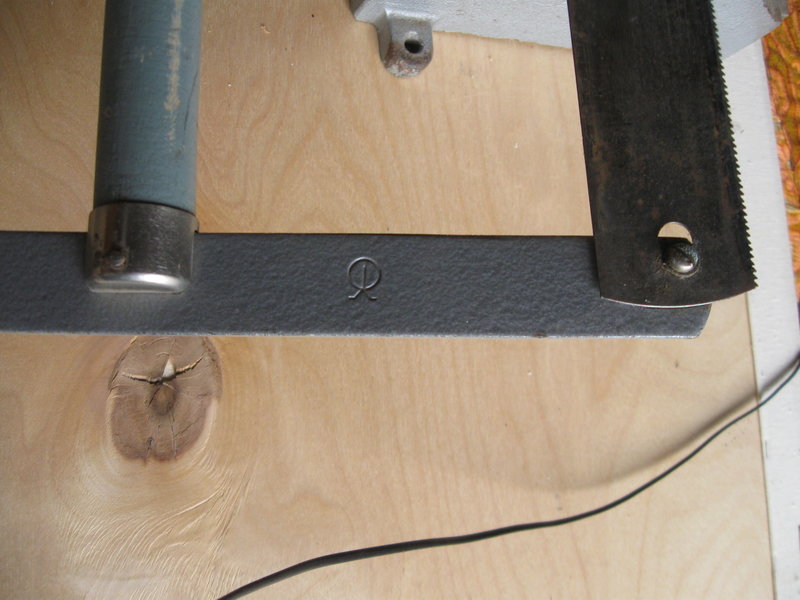

[torneb]

Здесь у дядьки тоже классные приемнички получаются практически на коленке
https://www.youtube.com/@906453223/videos

[VASILI]

Про фрезу не понял??? Что за фреза и где используется?

Ничего сверхъестественного. Станочный и инструментальный парк у меня не столь укомплектован. Пару коробок наборов дешевых фрез
и несколько купленных по отдельности для конкретных случаев. Вот такая среди них имеется.
Но она маленькая...делал коробку из ламината. Ширины хватает. А вот колонки хотел из ЛДСП 18мм, никак... Пришлось соединять, как мебель, встык с выступающимим краем обрезанного ДСП. Не совсем комильфо. Мозгую теперь, как это все оформить красиво.

[Борисович]

Вота он.
ВИНИПЛАСТ.
Типа ГЛАМУРНЫХ расцветок.
Цвет вроде бы правильно показывает.

[Asmodey]

Пробовал сварить кристаллы из серы и свинца. Все отлично получается, но их чувствительность мала и муторно искать активную точку.

А если медно-закисные? Ведь делали такие детекторы промышленным способом еще до войны.

[maister]

А если медно-закисные? Ведь делали такие детекторы промышленным способом еще до войны.
[/quote]
Купроксные вентили... Да и сами делали. Мудрили с медной проволокой - получали закись меди - она якобы давала устойчивую активную точку, но я не пробовал...

[maister]

Продолжу про детекторные приемники...

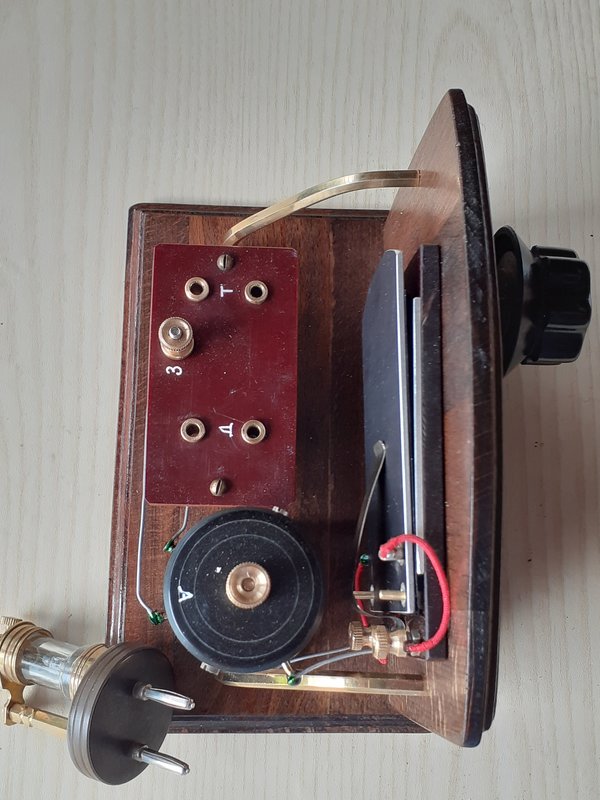

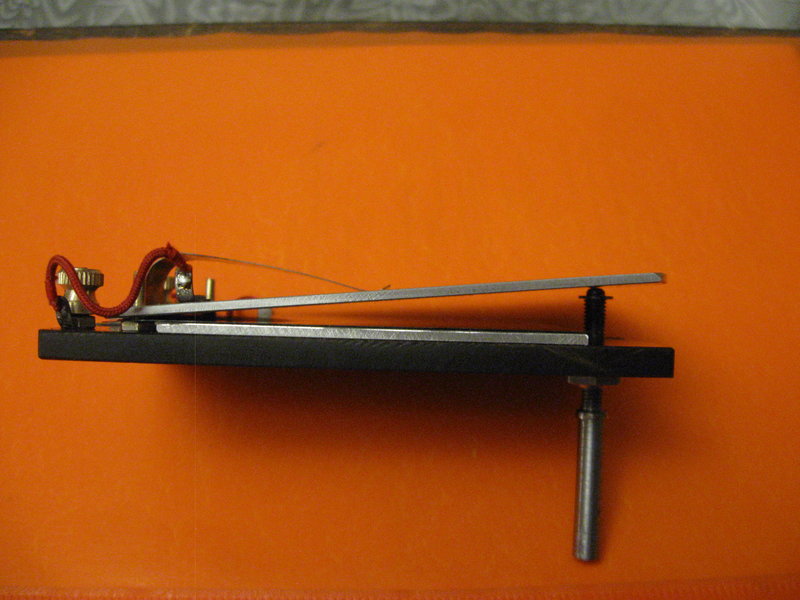

КПЕ типа книжки пристроен в очередной приемник:


Проверка работы и подгонка катушек... Катушка состоит из 3-х с индукционной связью между собой. Отдельная катушка диапазонная перестраиваемая КПЕ, антенная и связь с детектором. Каркас катушки - труба от моего любимого оконного карниза из 60-х годов. Снаружи катушки защищены обсадкой из бутылки ПТФ.

Досочки- переклейка по типу фанеры из тонких, тарных буковых дощечек.

Крепление передней панели на вызвало доверия - пришлось усилить латунными стойками...


Приемник принимает несколько радиостанций в высокочастотной части диапазона СВ. Большего от него ожидать и не стоит...
Есть задумка сделать приемник на КВ диапазон. Начну пожалуй с 49 м.

[Крым]

Шыкарно!

Но название темы немного повеселило и думаю - что то оно напоминает? А вот это из "12 стульев":

"Мастеръ Гамбсъ этимъ полукресломъ начинаетъ новую партiю мебели.
1865 г.Санктъ-Петербургъ"

[2vlad]

Крым, а в чём, собственно, "шЫк" заключается?
Цитату эту тоже находил, но сюда вставлять не стал...
