Потерял надежду купить готовые - решил сделать...

[maister]

Поиски разъемов питания и для телефонной трубки к радиостанции А7Б затянулись и не увенчались успехом... Решил их изготовить.

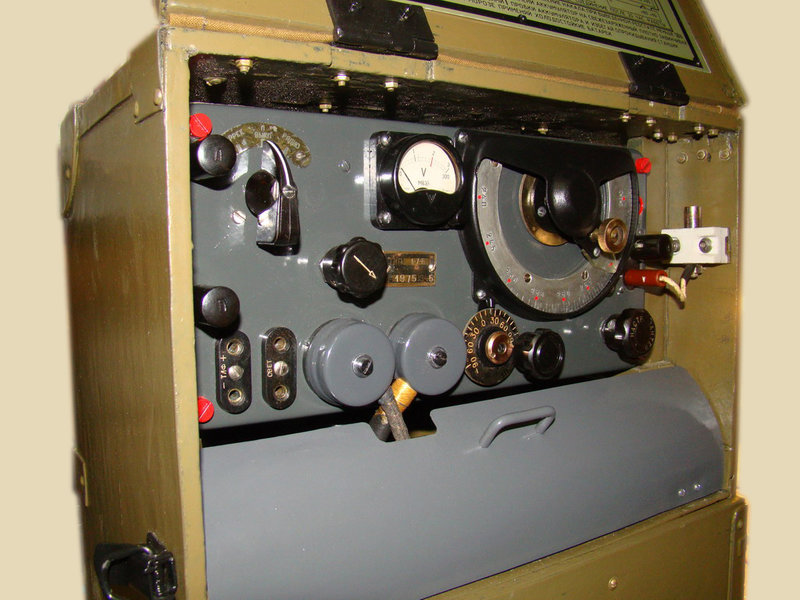

Разъемы нужны были вот такие:

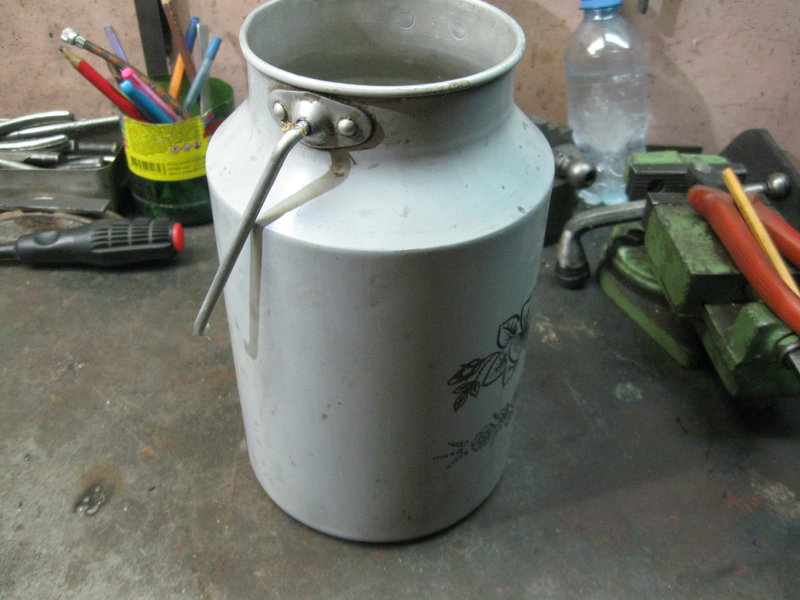

Материал идеально подошел от этого изделия известного мне с детства..

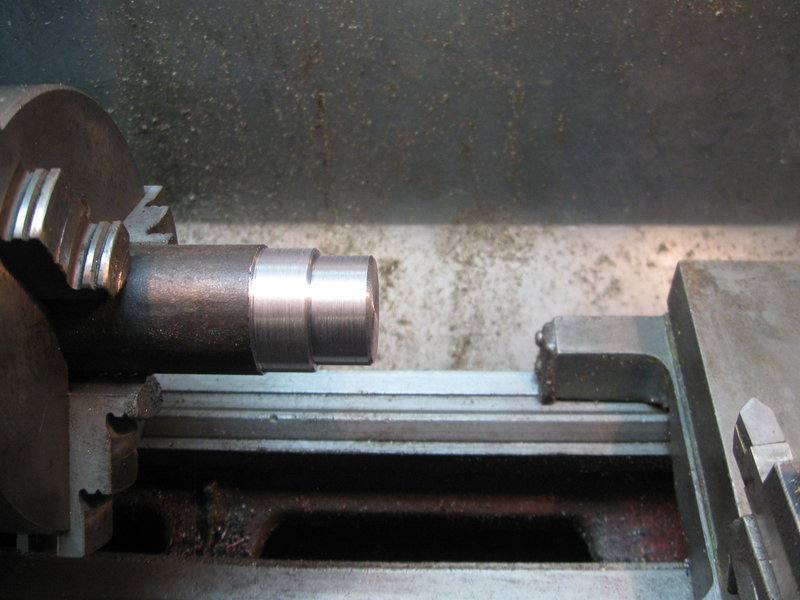

Изготовлена оправка

Вообще то предстоящий процесс называется ротационная вытяжка металла...

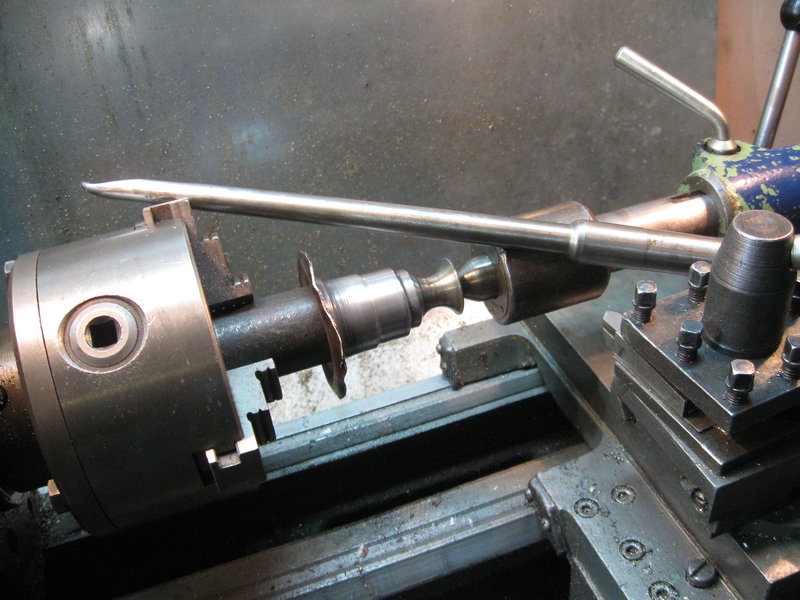

Процесс пошел... и инструмент для вытяжки. Идеально по металлу подошло веретено от камвольных ткацких станков.

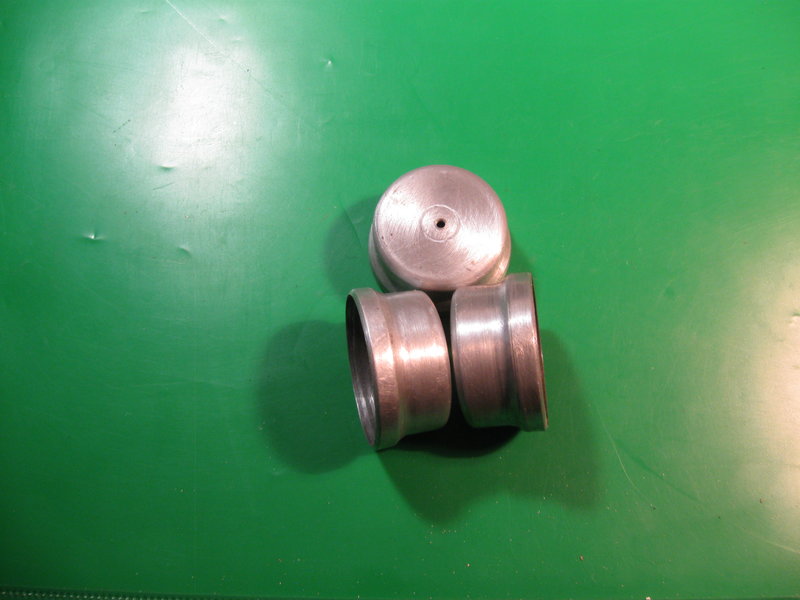

Вот что получилось из бидона...


Окрашено:

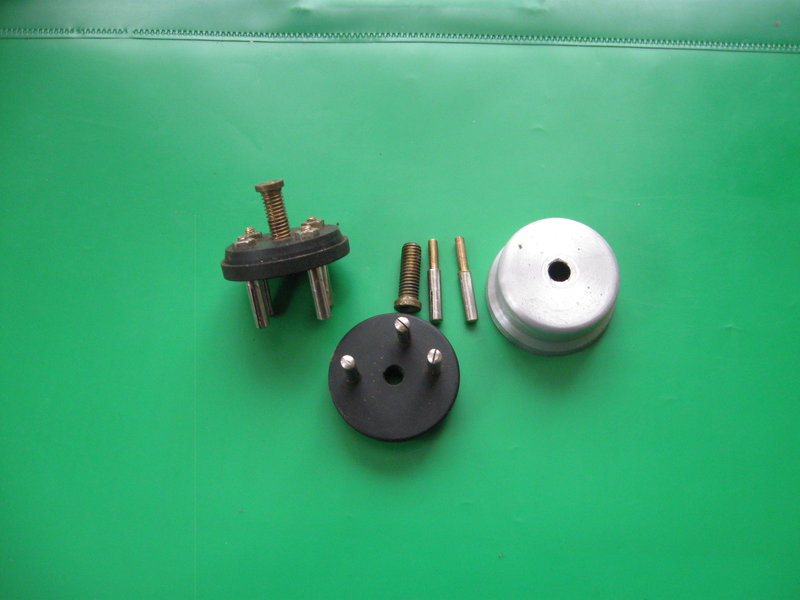

Само основание выточил из эбонита. Штырьки проточены из ужасных вилок от школьного конструктора.

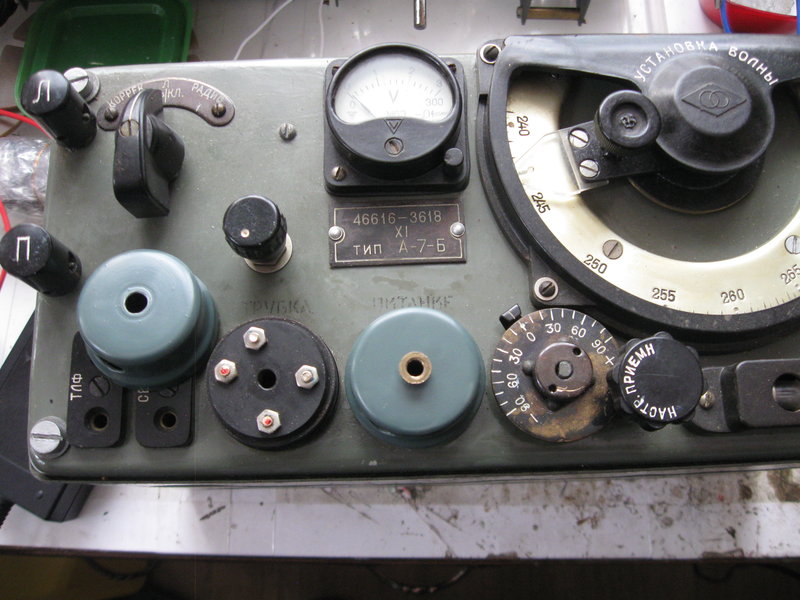

Примерка по месту

Родные - брал за образец.

Теперь осталось вспомнить куда убрал тряпичный телефонный провод....

[twoporylyj]

Потрясающая работа, как будто так и было изначально, а тряпичный провод делается из обычного продеванием в обувной шнурок.

[maister]

Потрясающая работа, как будто так и было изначально, а тряпичный провод делается из обычного продеванием в обувной шнурок.

Вроде сейчас Х/Б шнурков уже не продают... да и мишуру где раздобыть?

[twoporylyj]

Не обязательно х/б, главное, чтобы похож был.

[sas_75]

А можно пояснения к технологии изготовления колпачков?

[maister]

А можно пояснения к технологии изготовления колпачков?

Наберите "Ротационная вытяжка металлов" и будет Вам много кино и слов... Металл перед работой надо отжечь и использовать смазку. Лучше свиное сало - натереть железку куском, смалец или на худой конец любое масло. Скорость я использовал 500 об/мин.

[sas_75]

Спасибо.

[HyC]

Наберите "Ротационная вытяжка металлов" и будет Вам много кино и слов... Металл перед работой надо отжечь и использовать смазку. Лучше свиное сало - натереть железку куском, смалец или на худой конец любое масло. Скорость я использовал 500 об/мин.

Ну и тянут зачастую оправкой с роликом. Хотя Медь-алюминий можно наверное и стальным прутком натянуть.

[maister]

Наберите "Ротационная вытяжка металлов" и будет Вам много кино и слов... Металл перед работой надо отжечь и использовать смазку. Лучше свиное сало - натереть железку куском, смалец или на худой конец любое масло. Скорость я использовал 500 об/мин.

Ну и тянут зачастую оправкой с роликом. Хотя Медь-алюминий можно наверное и стальным прутком натянуть.

Оправка с роликом дает волнистую поверхность. У нас на вагонном заводе в конце 70-х во время обеда нельзя было долго находиться в цехах, где были токарные станки... стоял страшный визг. Роликами накатывали из 3-4 мм нержавейки сковородки. В продаже таких еще не было.

[Tofiq62]

Помню на форуме в какой то теме обсуждали про такие разъемы.И коллега делал их из цоколя старых ламп.Я тогда про себя подумал,как это я сам до этого не догадался.
