телик КВН нужна помощь в ремонте и ЗЧастях

Сообщение

юр-ок · #1

Всем привет и со скорым С Новым Старым Годом). давно хотел КВН ,но всё жаба душила. а вот попался с виду (оч надеюсь) живой. хозяйка далеко, квартира родственников, вернее от них в продаже. имущество сливают- те от хлама избавляются. да же соседка сказала , что этот телевизор всю жизнь стоял на шкафу. от туда и снял. это всё лирика. нужна помощь в ремонте или человек в питере кто разбирается в теликах. я совсем ни как. только телерадиолу Концерт оживил и внедрил фм приём, вот и все познания. нет шнура питания с колодкой, нет крышки левой. и почему то решили поцарапать левую стенку. видимо на шкафу тиски хранили. ну это косметика. как грица вот экземпляр стоимостью 4500р.

ssmmiill · #2

на последнем фото слева виден мех.

юр-ок · #3

ни чего пока не трогал. тока внес домой. пылесос по нему плачет. я ж писал- жил больше 10 лет на шкафу. и это по воспоминаниям соседки

юр-ок · #4

аааа, тока сейчас увидел шотландского ремонтника. ))) ни одного нового запаха не упустит

#5

юр-ок, Приветствую! Хорошее приобретение.

Шнуром питания поделюсь.

Боковую крышку найти крайне проблематично. Скорее всего невозможно без приделанного к ней телевизора.

Не исключено, что телевизор в рабочем состоянии. Только у нас сейчас нет вещания на 1-3 каналах.

юр-ок · #6

Александр Хрисанов. спасибо за отклик. понимаю, что с крышкой туго. на край изготовлю сам, если уж ни как не найду. что касаемо каналов- подскажите плиз ,что можно изготовить или приобрести для оживления просмотра. жду от вас сигнала, с чего, когда и что начать. сам побаиваюсь наворочать делоффф.

Воевода · #7

Т.к. сейчас нет эфирного телевидения а в КВН нет ещё и видеовхода и ДМВ входа, то пару лет назад я делал так.
Берём приставку цифрового телевидения.
У неё есть выход НЧ и выход ДМВ.....но у КВН ни того ни другого.
Значит берём ещё приставку преобразователь ДМВ в МВ ( в СССР несколько моделей выпускалось)
Вот такая у меня есть:
https://rt21.getbb.ru/viewtopic.php?f=36&t=177745
===
С приставки цифрового ТВ подаём сигнал ДМВ на этот преобразователь - а уже с неё сигнал МВ подаём на КВН.
--
Кто знает, как ещё можно ?
Ну без переделки КВН.

ДедФеном · #8

Я подал сигнал прямо на видеоусилитель через небольшое сопротивление.

Shuare · #9

А модулятор от какого-нибудь Денди взять и перекрутить на 3 канал - не? (вместо двух преобразователей)

#10

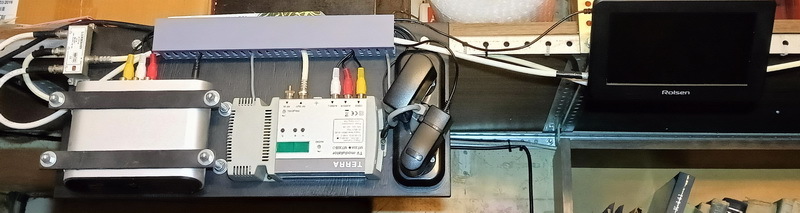

У меня сейчас сделано вот так.
Медиа-плеер Айкон-бит, не помню названия, телевизионный модулятор МТ-30, разветвитель на три линии. И блок розеток для питания этого всего.
Прямо даёт сигнал СЕКАМ, как из антенны.
Некоторые коллеги даже видели, как это работает. Работает очень даже хорошо.

Да, справа телевизор контрольный.

юр-ок · #11

Александр Хрисановю как бы мне для начала приобрести у вас шнур питания. запустить телик и дальше делать устройство для преобразования сигнала. номер моего тел 89217523076 юрий. спасибо

юр-ок · #12

Вот результат первого включения после очистки. левая нижняя ручка регулирования на лицевой панели вращается бесконечно, видимо резистор сломан. правая верхняя ручка разводит полосу мм на 10. резкость луча теряется. все конденсаторы на верхней панели холодные . подвал в идеальной чистоте. вот пока такой результат. подскажите ,что делать далее.

на фото луч расплылся, а в натуре тонкий и чёткий.

Hauenstein · #13

юр-ок, Кадровой нет. Схему нашли? http://www.oldradio.ru/radios/066-shem-gray.gif На Л15 собрано.

юр-ок · #14

Hauenstein . спасибо за схему. я в телике не силен. не знаю где искать проблему.

yuriy · #15

юр-ок писал(а): ↑
14 янв 2023, 13:20
не знаю где искать проблем

Визуально посмотреть наличие накалов в лампах Л12 и Л15, там двойне триоды.
Бывает что в одной половинке накал есть, а во второй нет.
Кто не силен считают раз накал есть (в одной половинке) Значит лампа рабочая.
Сталкивался с такими в бытность, когда в телеателье подрабатывал.
И вы правы насчет потенциометра, который по кругу бегает. Надо его заменить, хотя бы временно, установив подходящий по параметрам исправный, а потом плясать дальше

Hauenstein · #16

юр-ок, yuriy, Режимы по постоянному току можно измерить обычным мультиметром. На схеме указано. Поможет в поиске проблемы.

юр-ок · #17

yuriy. 12 лампа то же 6н8с, как 15. светятся по две нити в каждой лампе. замена местами ни чего не изменила. регулировка по вертикали на передней панели позволяет луч раздвинуть на 10мм..

юр-ок · #18

извините - 11л с 12 л попутал.

юр-ок · #19

придется временно отложить ремонт. места крутить -вертеть телик сейчас нет. лампу 6н7с вообще не нашел.

#20

Лампы в таких ситуациях сразу лучше все ставить заведомо исправные.

юр-ок · #21

Александр Хрисанов. рад бы поставить-у меня нет. нашел 6н7с- под экраном рядом с г-807. у 6н7с светятся 2 нити.

юр-ок · #22

посмотрел фото квн в инете- магнит на трубке по фото слева, а у меня внизу. попробовал передвинуть на левую сторону , луч совсем пропал. вернул магнит на место.

yuriy · #23

юр-ок писал(а): ↑
14 янв 2023, 14:20
посмотрел фото квн в инете- магнит на трубке по фото слева, а у меня внизу. попробовал передвинуть на левую сторону , луч совсем

А вот этого не следовало делать. Магнит устанавливается индивидуально под каждый кинескоп на заводе.
Его для этого специально краской фиксируют. Иногда можно его перемещать в небольших пределах.

юр-ок · #24

yuriy. к сожалению его уже крутили до меня. при снятии пыли он свободно сместился и я его вернул на старое (как я думаю)место и скрутил хомутик.

Hauenstein · #25

юр-ок, Это магнит ионной ловушки. Ничего страшного, потом настроите. Вот тут почитайте про это: https://www.ngpedia.ru/id131924p1.html
На таком крутил когда-то. Только там кольцевой
http://www.rw6ase.narod.ru/index1/tw/tw ... ord64.html

юр-ок · #26

Hauenstein. спасибо за инфу. примерно так я и делал. тонкая полоса на экране развертывается чуть чуть за счет ручки на передней панели. верхняя слева над ручкой включение телика совмещенной с яркостью.

Hauenstein · #27

юр-ок, Вам сначала нужно разобраться с кадровой разверткой. Не увлекайтесь. Не надо, чтоб телевизор долго работал в таком режиме, иначе на кинескопе выгорит горизонтальная полоса. Либо убирайте яркость до минимума. Чтоб было еле видно. Это поможет сохранить кинескоп.

юр-ок · #28

да я включал то макс секунд на 20. когда ясно что ни чего не изменилось. да конечно -убавлю до минимального свечения. хотя яркость не до конца выкручена на максимум. может и правда кинескоп живой.

Hauenstein · #29

юр-ок, Кинескоп живой, это ясно. Но жечь его не стоит. С кадровой разверткой проблемы. Чтобы измерять режимы ламп, вам придётся включать телевизор на достаточно длительное время. Вот тут и надо убавить яркость.

юр-ок · #30

уже убавил на минимум свечения. попробую завтра покрутить его туда-сюда. все таки 30кг, да и габариты приличные для квартиры, в смысле нет специального места для ремонта. занимаюсь ремонтом на кухонном островке)). приходится извернуться.

yuriy · #31

юр-ок,
Вы заменили потенциометр. который у вас по кругу бегает???

юр-ок · #32

yuriy. да когда. только сегодня влез то. регулятор громкости вряд ли на развертку влияет. может мне проверить целостность ОС под чехлом. читал в инете ,что у многих там бывал обрыв. режим лампы кадровой смогу проверить ,дай бог только завтра. внучку привели. хоть жена и берет огонь на себя, но я все свернул в шкаф. кот и внучка- это уже страшно, не понятно откуда появятся и ,что потом будет)

2vlad · #33

юр-ок, а кто из них страшнее: кот или внучка? Ну, когда все сразу - это понятно...

yuriy · #34

юр-ок писал(а): ↑
14 янв 2023, 17:23
то. регулятор громкости вряд ли на развертку влияет.

Если это точно регулятор громкости, то да, не влияет он на развертку. Просто из описания я не совсем понял какой именно регулятор у вас крутится по кругу.
Что касается ОС, то проверять надо все, когда аппарат пенсионного возраста.
Лучше лишний раз убедиться, что деталь исправна, чем считать что она условно исправна.

юр-ок · #35

2vlad. кот меня побаивается и соответственно слова понимает. внучка- не очень верит в мою строгость, уж только когда сама понимает ,что довела. тут прибегает бабушка и начинааается. нельзя так с ребенком и тд и тп.)))

юр-ок · #36

намытое лихо в лице внучки ушло в отдельную комнату. забожились с бабкой , что мешать не будут) ну это лирика. положил на бок телик. починил резюк громкости. кто то с ноги прибавлял громкость и фиксатор отломал. клей супер и немного соды всё поправили. дорожка громкости имеет следы минимального износа, но спиртиком я её протёр.

юр-ок · #37

лампа 15, 5нога +305В, 2нога +57В, 4нога -10В, 1нога -9В. вот такие результаты. вместо +270В на 5ноге +305В. размер строк на моём телике сбоку регулируется сердечником двигающемся в катушке. такую схему ни как не найду. если вообще надо именно такую. 4,7кОм для регул размера по вертикали исправен.

2vlad · #38

юр-ок, ну так у Вас всё хорошо! Успехов в восстановлении ветерана ТВ!

Hauenstein · #39

юр-ок, Конденсатор С61 не высох ли навсегда? 20 микрофарад, электролитический. Да и всю цепь КК (кадровых катушек) проверьте...

юр-ок · #40

Hauenstein. проверю завтра. спасибо за совет.

Петр Васильевич · #41

юр-ок писал(а): ↑
14 янв 2023, 21:45
размер строк на моём телике сбоку регулируется сердечником двигающемся в катушке. такую схему ни как не найду.

Похоже, что ваш телик КВН49-4 литер А. Вот его схема:

юр-ок · #42

Петр Васильевич. хотя цвета проводов расписанные на схеме представленной выше- совпадают. спасибо. замена конденсатора 20 мкф ни чего не изменила. узкая горизонт полоса на экране.

Петр Васильевич · #43

юр-ок писал(а): ↑
14 янв 2023, 23:18
Петр Васильевич. спасибо. замена конденсатора 20 мкф ни чего не изменила. узкая горизонт полоса на экране.

Проверьте режимы Л15 (6Н8С). Именно эта лампа является генератором и усилителем кадровых импульсов, которые разворачивают луч по вертикали (кадровая развёртка).

юр-ок · #44

лампа 15, 5нога +305В, 2нога +57В, 4нога -10В, 1нога -9В. вот такие результаты. вместо +270В на 5ноге +305В. я это уже описывал. замеры только что

Петр Васильевич · #45

Похоже не работает блокинг-генератор кадровой развёртки, собранный на левой половинке Л15. Надо проверять всю обвязку этой лампы и прозвонить трансформатор Тр 5.

Hauenstein · #46

юр-ок, Вот тут в справочнике описание. https://cloud.mail.ru/public/QcYN/f5fbbGSij

юр-ок · #47

Петр Васильевич. мдаа. придётся по ходу повозиться. спасибо за ответ. теперь уж завтра продолжу. от чего вместо 270в сейчас 305в. вот пока вопрос. или 30в плюс это допустимо.

юр-ок · #48

Hauenstein спасибо ознакомлюсь. не открывается ни как.в загрузки ушло а дальше не откр

Петр Васильевич · #49

юр-ок писал(а): ↑
14 янв 2023, 23:43
от чего вместо 270в сейчас 305в. вот пока вопрос. или 30в плюс это допустимо.

Это от того, что правая половинка Л15 заперта отрицательным напряжением -10 В на её сетке. А открывают её положительные импульсы, приходящие от левой половинки через С 57. Если не работает генератор на левой половинке, или С57 в обрыве, то импульсов на сетке правой половинки не будет.

Shuare · #50

Давно тому назад сталкивался несколько раз с обрывами в блокинг-трансформаторах. И (очень смутно) вроде у Сотникова было что-то про замену схемы?
А 305в именно потому, что блокинг-генератор не работает
