Питание высоковольтного преобразователя или поиск верного решения.

[Rrr751]

Здравствуйте.
Решил сделать электростатическую коптильню.

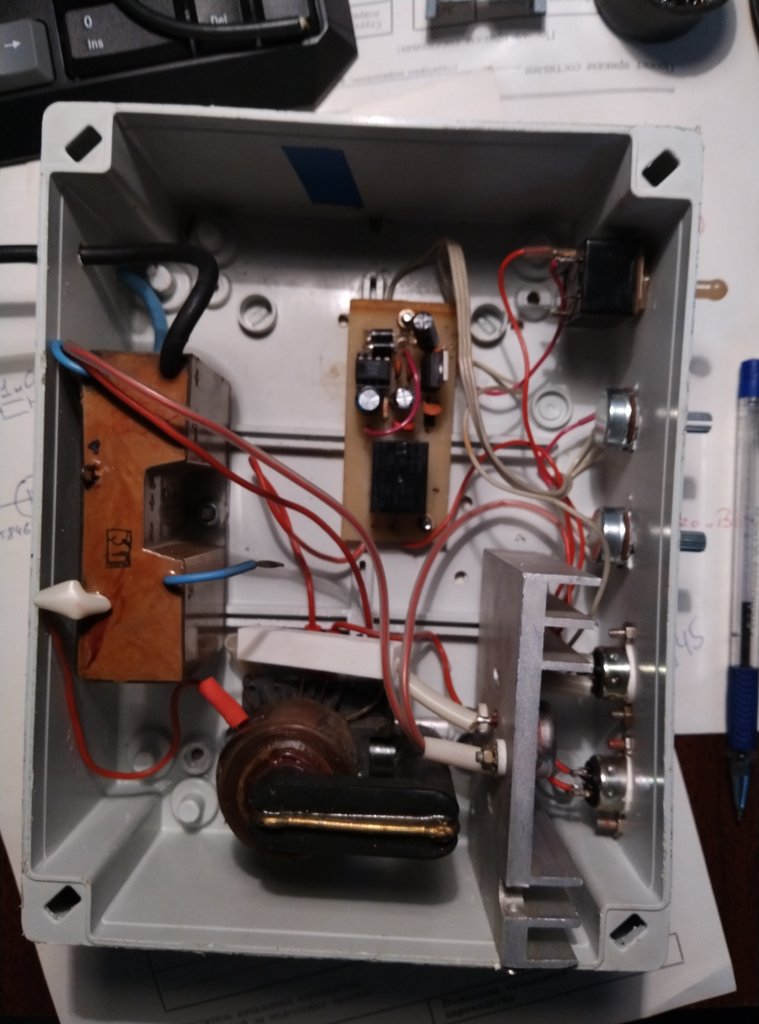

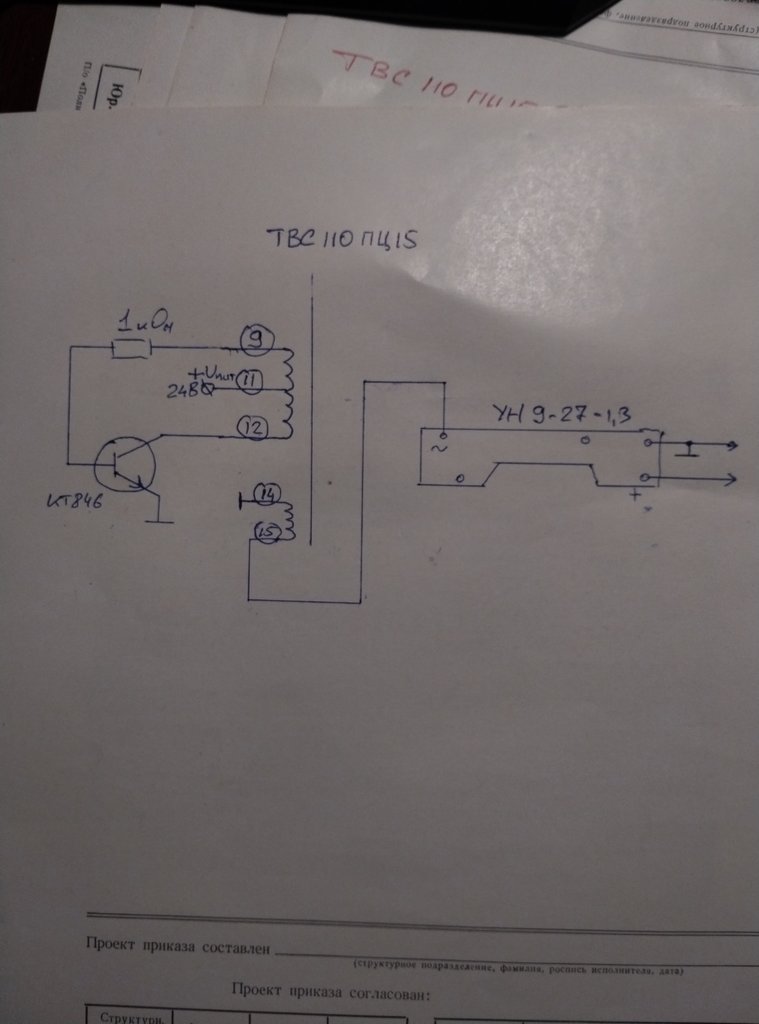

Дошел до сборки ВВ блока(взял всё комплектующие из телевизора типа 3усцт) и согласно найденной в интернете схеме собрал.
Подключил всё это к ИИП (24В 5А).
Генерация пошла, чуть "поиграл"дугой и...
В ИИП что то щёлкнуло и он "потух".
Пока вскрытие ИИП выяснило, что горячая его часть скорее жива, а вот в холодной точно пробита сборка выпрямительных диодов.
Ток который потреблял преобразователь около 1А.+в данном ИИП куча защит... но его это не спасло от гибели.
Скажите, можно ли вообще питать подобные схемы от импульсных БП?
Просто если повезёт отремонтировать этот ИИП очень не хочется его повторно сжечь.

[Vygandas]

Такое надо делать на простых трансформаторах.
Импульс от высоковольтного разряда может много чего убить не предназначенного для этого.
Я тоже игрался и доигрывался. Чаще всего это бывало оптрон развязки, так как быстрей не было все нормально заземлено

[oldmao]

Этот примитивный блокинг-генератор потребляет ток острыми "пиками" с большой скважностью. То есть при среднем токе 1 А пики могут и 20 А быть. Делайте выводы...
Вообще хороший LC-фильтр по питанию должен помочь.
PS Старайтесь делать хорошо (правильно), а плохо - оно само выйдет (уже вышло). Задающий сделайте да хоть на NE555, можно будет и частоту и скважность регулировать. В идеале - в резонанс сделать (как оно собственно в телевизоре и было). Короче, простейший способ - на практике самый геморройный оказывается...

[Rrr751]

БП реально жалко, но хорошо, что головы хоть хватило не запускать ВВ источник на столе где комп и прочее.
Пойду пробовать реанимировать импульс никогда и искать обычный трансформатор..

[Rrr751]

[quote=oldmao post_id=2312563 time=1671196302 user_id=358.
Вообще хороший LC-фильтр по питанию должен помочь.
[/quote]
А как рассчитать LC фильтр, или мб где готовый сыскать?

[oldmao]

А как рассчитать LC фильтр

Дык первый встречный вопрос - а частота работы этого чуда какая?
Я выше уже дополнил свой ответ: надо первым делом человеческий задающий генератор сделать.

[Rrr751]

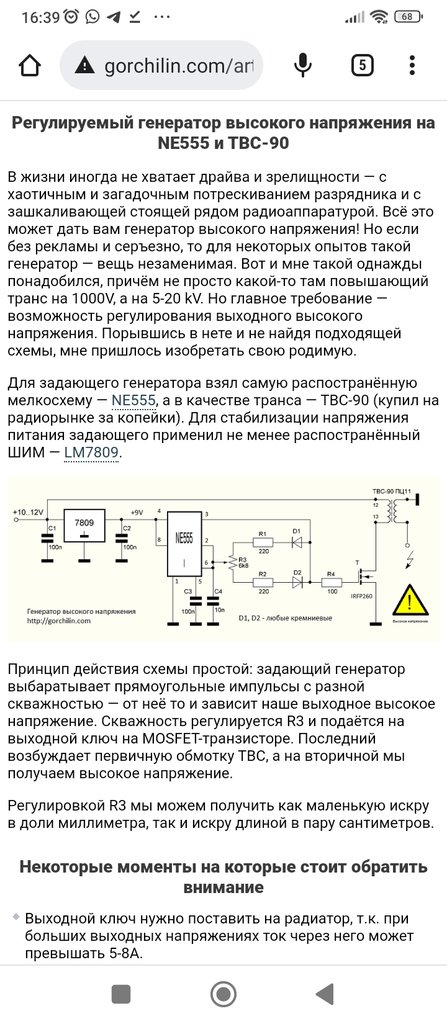

Понял, пойду собирать тогда генератор задающий найденный там же в интернете.

[Valkyr2003]

ИМХО идея гальванически соединять горячую и холодную земли - не самая хорошая. По кр мере так нарисована схема. Транзистор должен быть "паровозным", возможно IRFP240 и проработает некоторое время непрерывно. Только вот проработает ли он период времени копчения? У него тяжелый режим и по току, и по напряжению. Снаббера нет, контроля тока стока нет. Рулетка в общем.
Сходите и поизучайте топики на flyback.org.ru. Там сообщество как раз "подвинутое" на высоком напряжении и способах его получения. В частности двухтактовый автогенератор на тех же 240-вых, их и на Алишке сколько угодно. А у меня есть исправный озонатор-очиститель воздуха, который мне не нужен. Если пойдет для Ваших целей - ЛС.

[inkugnito]

Куда такая мощща-то, насколько я понимаю принцип сего копчения, нужно создать разность потенциалов и дым куда надо "прилипнет", а там и китайческого модуля на батарейном питании с умножителем хватит.

[Andrey Smirnov]

...А на коптящийся "объект" разве не минус подаётся? Мне кажется, большинство частиц дыма заряжены, скорее, положительно... Я неправ?
